Typ vonkajšej rozvodne ZW7 33kv 40,5kv Vysokonapäťový vákuový istič

Porcelánom izolované zvodiče prepätia Lugao 220 kV sú zariadenia na ochranu pred prepätím vhodné na použitie vo veľkých rozvodniach a prenosových vedeniach UHV. Lugao využíva špičkovú technológiu spekania porcelánu a špecializovanú výrobnú linku, ktorá je schopná produkovať stovky kusov za mesiac. Tieto produkty plne vyhovujú normám GB a IEC. Každý zvodič prechádza komplexným typovým a výrobným testovaním, aby sa zabezpečila spoľahlivá kvalita produktu.

Model:7

Odoslať dopyt

Popis produktu

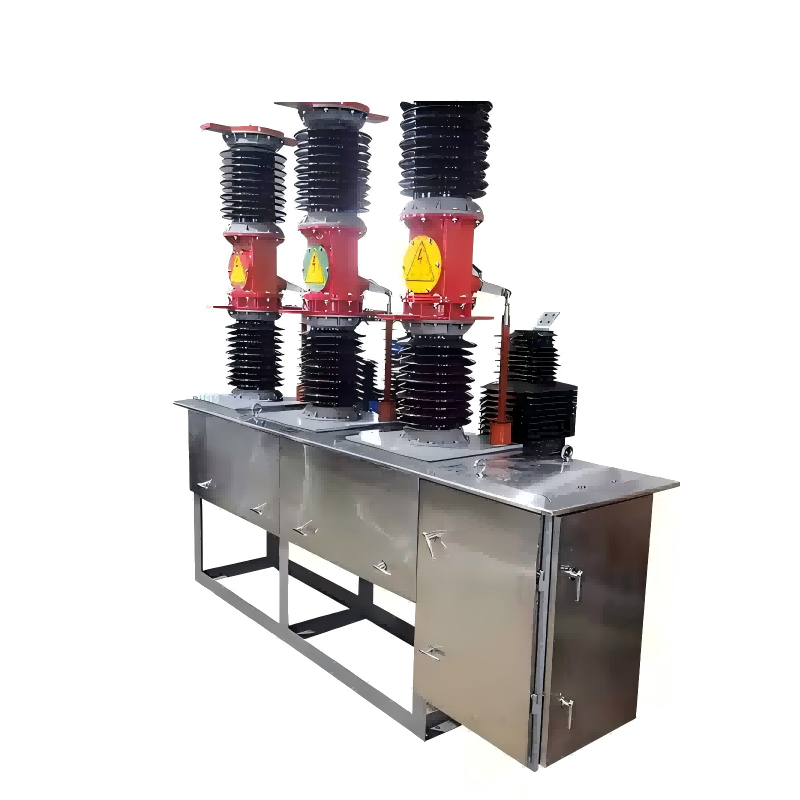

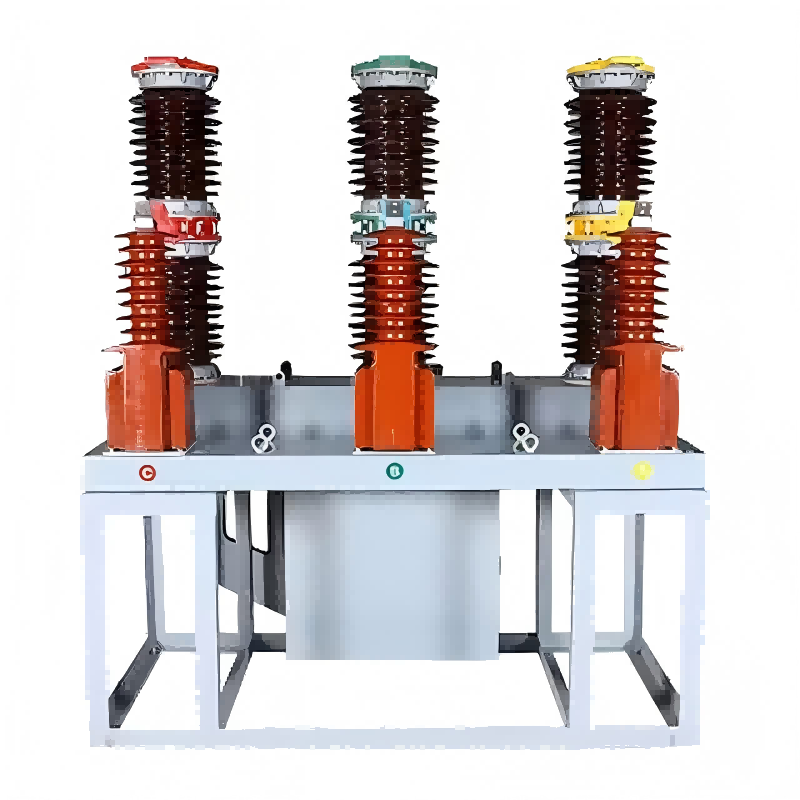

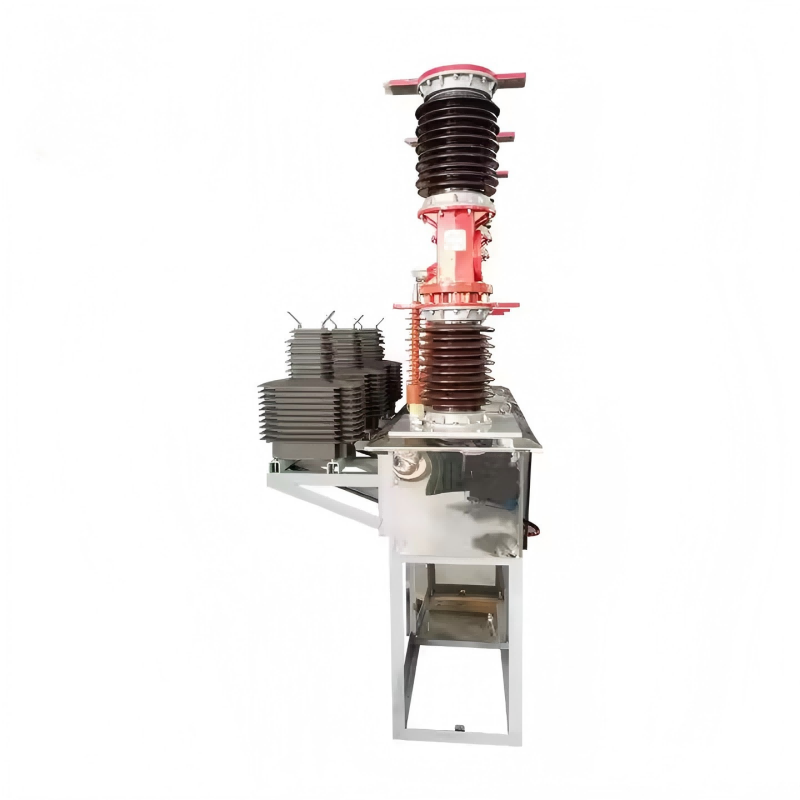

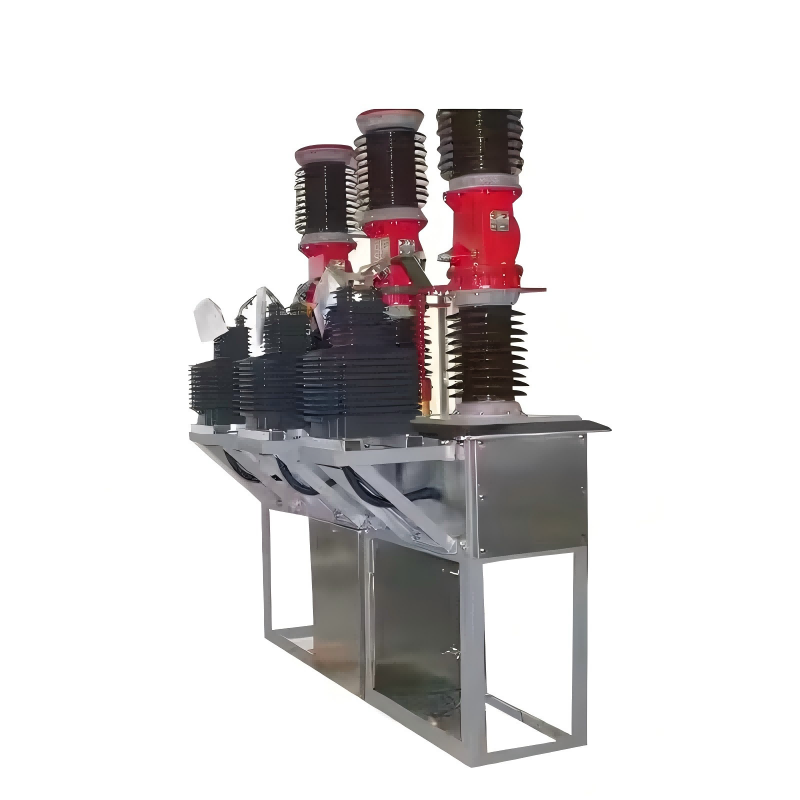

Vonkajšie vysokonapäťové vákuové ističe Lugao ZW7 namontované na stĺpe sa primárne používajú na ochranu a ovládanie vedenia na výstupoch z rozvodní, distribúciu energie v priemyselných a banských podnikoch a v mestských a vidieckych energetických sieťach. Tento produkt využíva princíp vákuového zhášania oblúka v kombinácii s plynovou izoláciou SF6, ktorá kombinuje vysoký prerušovací výkon vákuových spínačov s vynikajúcou prispôsobivosťou plynovej izolácie pre vonkajšie prostredie. Je vhodný pre vonkajšiu inštaláciu na stĺp, častú prevádzku a miesta vo vysokých nadmorských výškach.

Ističe série ZW7 využívajú vysokovýkonné vákuové zhášedlá s menovitými prúdmi v rozsahu od 1250A do 2500A. Sú bezúdržbové, majú dlhú elektrickú životnosť a ponúkajú nízky vypínací prúd. Pružinový ovládací mechanizmus umožňuje elektrické aj manuálne ovládanie, podporuje diaľkové ovládanie a integráciu automatizačného systému. Kryt z nehrdzavejúcej ocele dosahuje stupeň krytia IP65 a účinne odoláva rôznym vonkajším prostrediam. Jeho kompaktný a ľahký dizajn umožňuje priamu inštaláciu na úžitkové stĺpy alebo vonkajšie plošiny. Ističe Lugao prešli komplexným procesom kontroly kvality, vrátane kompletného súboru typových testov na testovanie odolnosti voči napätiu napájacej frekvencie a prepätiu bleskom. Získali tiež množstvo medzinárodných certifikácií, ako sú CE a ISO. Lugao sa môže pochváliť automatizovanou výrobnou linkou a komplexným súborom testovacích zariadení, ktoré zaisťujú vysoký objem výroby a vysokú kvalitu. Každý istič absolvuje pred opustením továrne viac ako 200 cyklov mechanickej prevádzky a testovania výkonu. Lugao ponúka prispôsobené služby a navrhuje vlastné špecifikácie tak, aby vyhovovali potrebám zákazníkov. Udržujeme dostatočný inventár štandardných modelov a poskytujeme návod na inštaláciu, uvedenie do prevádzky a podporu počas životnosti.

Vysokonapäťový vákuový istič ZW7 Technické špecifikácie

lt	Jednotka	Parameter
Parametre napätia, prúdu
Menovité napätie	KV	40.5
Menovité krátkodobé výdržné napätie napájacej frekvencie (1 min)	KV	95
Menovité výdržné napätie bleskového impulzu (špičkové)	KV	185
Menovitý prúd	A	1250, 1600, 2000
Menovitý skratový vypínací prúd	KV	25,31,5
Menovitá prevádzková sekvencia		0-0,3s-C0-180s-C0
Menovité časy vypínania skratového prúdu	krát	12
Menovitý skratový uzatvárací prúd (špičkový)	The	63.80
Menovitý špičkový prúd	The	63.80
Menovitý krátkodobý výdržný prúd	The	25,31,5
Menovité trvanie skratového prúdu	S	4
Priemerná rýchlosť otvárania	čs	1,5 ± 0,2
Priemerná rýchlosť zatvárania	čs	0,7 ± 0,2
Čas odrazu zatvorenia kontaktu	čs	＜5
Chyba synchronizácie trojfázového zatvorenia (otvorenia).	čs	＜2
Čas uzávierky	čs	<150
Otváracia doba	čs	<60
Mechanická životnosť	krát	10000
Menovité prevádzkové napätie a menovité napätie pomocných obvodov	V	DC220.AC220
DC odpor kruhu každej fázy (okrem transformátora)	μQ	<100
Dynamický, statický kontakt umožňuje opotrebovanie hrúbky	MM	3
Hmotnosť	KG	800
