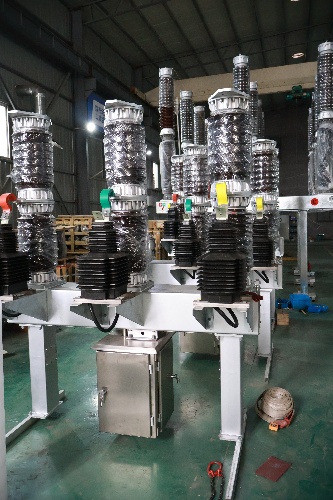

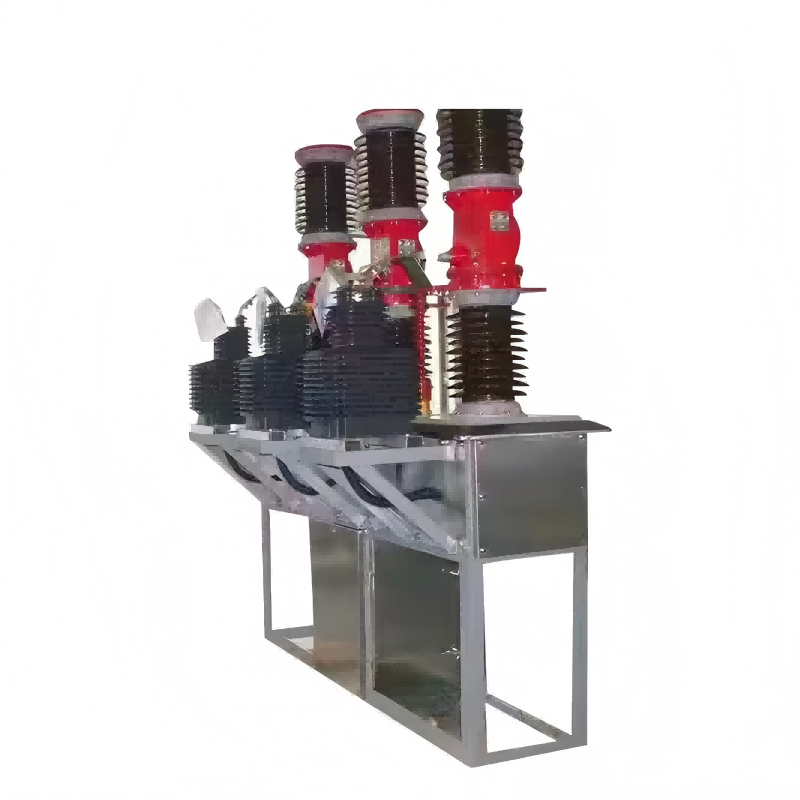

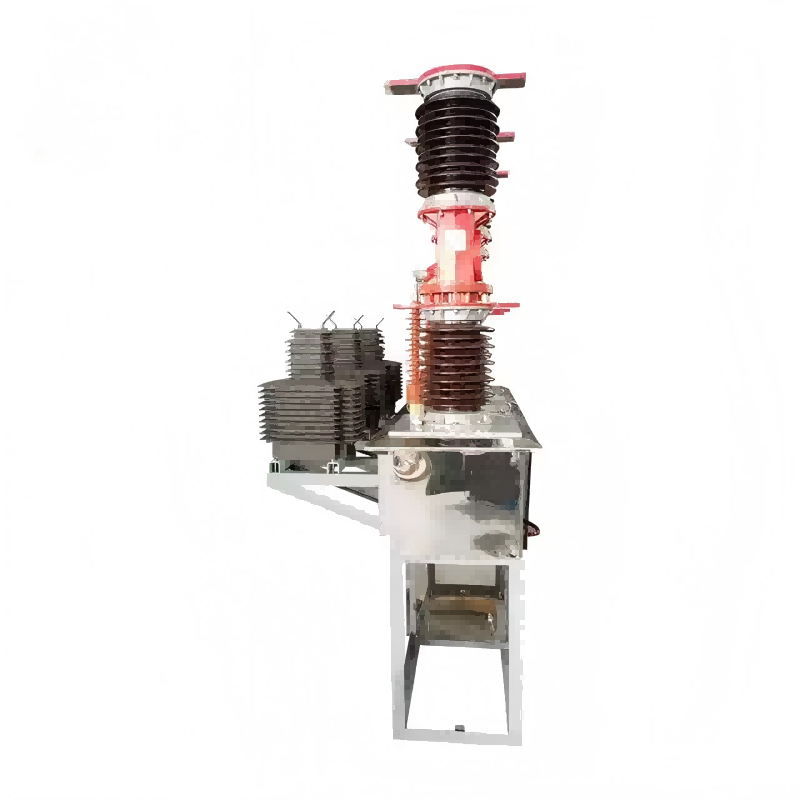

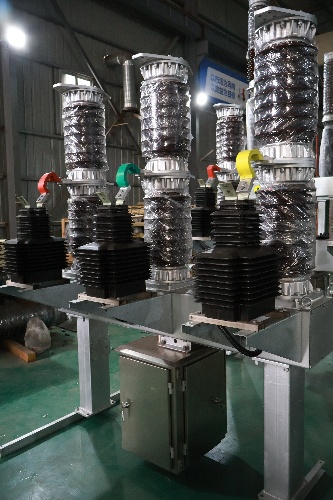

Trojfázový vysokonapäťový 35KV 40,5KV vákuový istič s transformátorom

Nezávisle vyvinutý a vyrobený trojfázový vysokonapäťový 35KV 40,5KV vákuový istič s transformátorom Lugao je vhodný pre medzimestské rozvodné siete, zaisťuje bezpečnú prevádzku elektrickej siete a poskytuje ochranu proti skratu. Má dobrý tesniaci výkon a ľahko sa inštaluje a udržiava. Pochvaľovali si ho zákazníci doma aj v zahraničí.

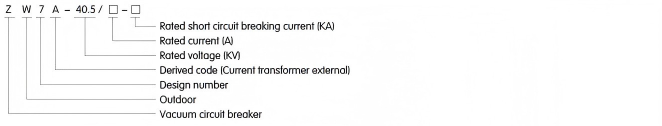

Model:ZW7-40.5

Odoslať dopyt

Popis produktu

Predstavenie produktu

Trojfázový vysokonapäťový 35KV 40,5KV vákuový istič s transformátormi je navrhnutý na použitie v trojfázových napájacích systémoch pracujúcich pri 50 Hz a menovitom napätí 40,5 kV. Používajú sa na odpojenie a pripojenie záťažového prúdu, preťaženia a skratového prúdu.

Špecifikácia

Nie	Popis			jednotka	údajov
1	Menovité napätie			KV	40.5
2	Menovitá úroveň izolácie	1min výdržné napätie napájacej frekvencie	Suchý test	KV	95
		1min výdržné napätie napájacej frekvencie	Mokrý test		80
		Odolné napätie bleskového impulzu (špičkové)			185
3	Menovitý prúd			A	1250, 1600, 2500
4	Menovitý skratový vypínací prúd			KA	20,25,31,5
5	Menovitá prevádzková sekvencia				O-0,3s-CO-180s-CO
6	Menovitý cyklus vypínacieho prúdu pri skrate			zápas	12
7	Menovitý skratový uzatvárací prúd (špičková hodnota)			KA	50;63;80
8	Menovitý špičkový výdržný prúd			KA	50;63;80
9	Menovitý skratový prúd			KA	20;25;31,5
10	Menovité trvanie skratu			S	4
11	Vzdialenosť otvorenia kontaktu			MM	22±2
12	Vzdialenosť otvorenia kontaktu			MM	4±1
13	Priemerná rýchlosť jazdy			M/S	1,5 ± 0,2
14	Priemerná rýchlosť zatvárania			M/S	0,7 ± 0,2
15	Čas odskoku pri uzavretí kontaktu			čs	≤2
16	Časový rozdiel synchronizácie (pod)spínania trojfázového hlavného ističa			čs	≤2
17	Čas uzávierky			čs	≤ 150
18	Čas cesty			čs	≤60
19	Mechanická životnosť			zápas	10000
20	Menovité prevádzkové napätie - Napätie pomocného obvodu			V	DC110/220 AC110/220
21	DC odpor každého fázového obvodu (okrem transformátora)			μΩ	≤ 100
22	Hmotnosť			KG	800
