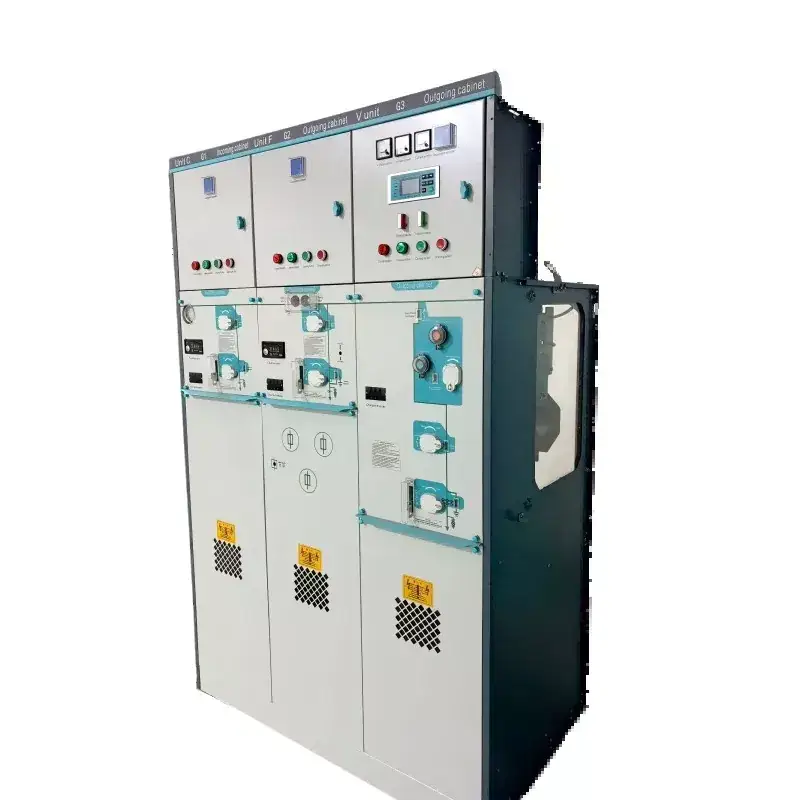

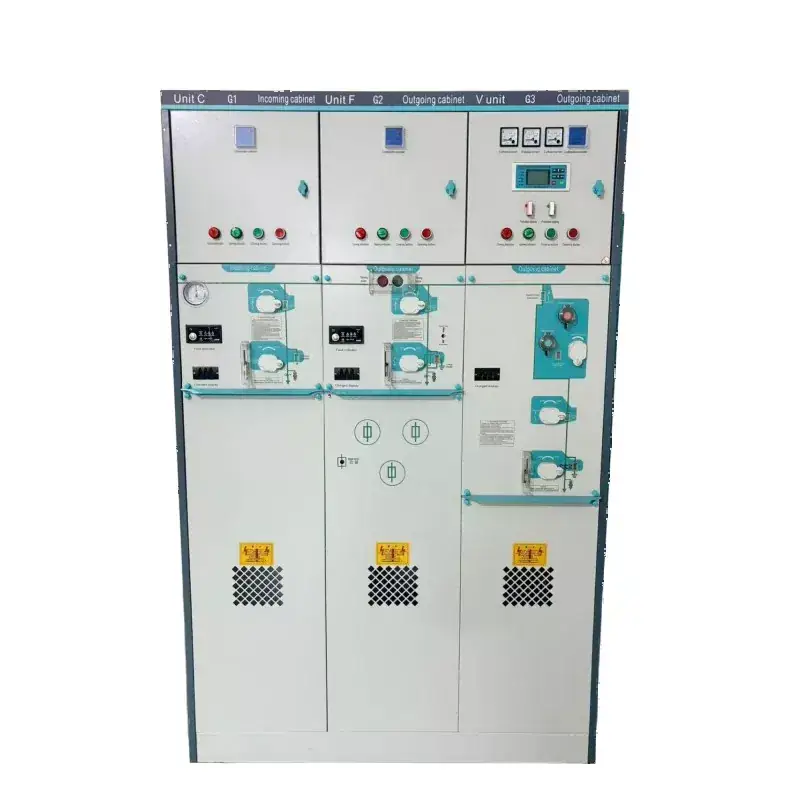

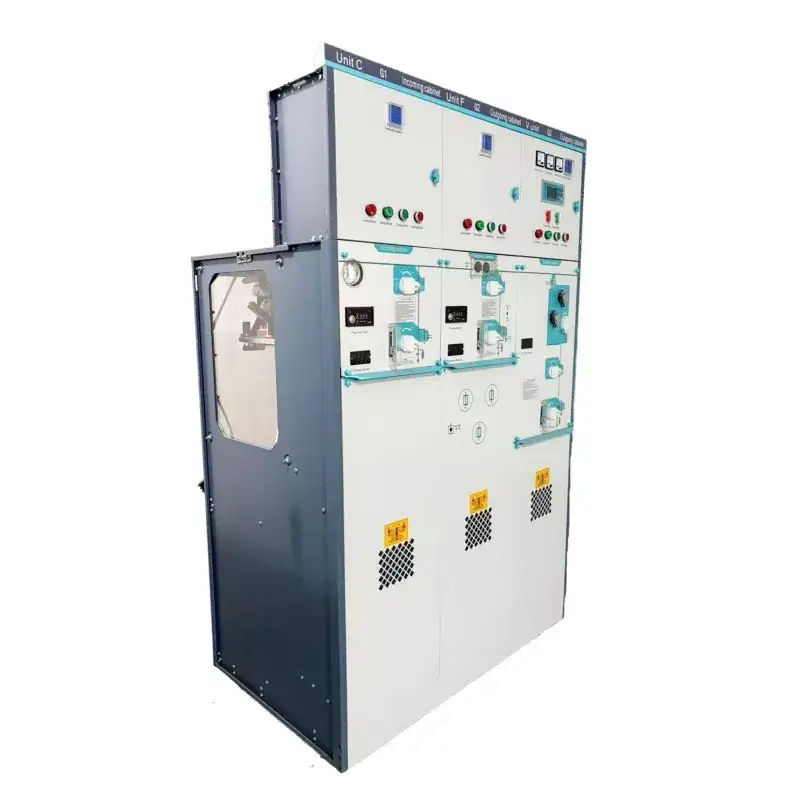

Vysokonapäťová SF6, plne izolovaná elektrická kruhová rozvodná jednotka, kompaktný rozvádzač

Tento kompaktný rozvádzač so stredným napätím SF6 s plnou izoláciou je vlajkovou loďou spoločnosti Lugao. Vďaka plne utesnenému, bezúdržbovému dizajnu môže poskytovať distribúciu energie pre 12kV, 24kV a 36kV elektrické siete po celom svete. Táto kruhová hlavná jednotka tiež spĺňa medzinárodné certifikácie, ako sú CE, ISO a IEC. Ako profesionálny dodávateľ elektrických rozvádzačov, rozvádzač Lugao s izoláciou SF6 úplne izoluje všetky vysokonapäťové komponenty od vonkajšieho prostredia. Jeho kovová konštrukcia zaisťuje bezpečnú prevádzku v najnáročnejších podmienkach, od podzemných rozvodní až po pobrežné zariadenia.

Hlavné technické parametre

Typický diagram schémy:

Podrobnosti o produkte:

Čo robí túto prstencovú hlavnú jednotku jedinečnou?

1. Skutočný dizajn plnej izolácie

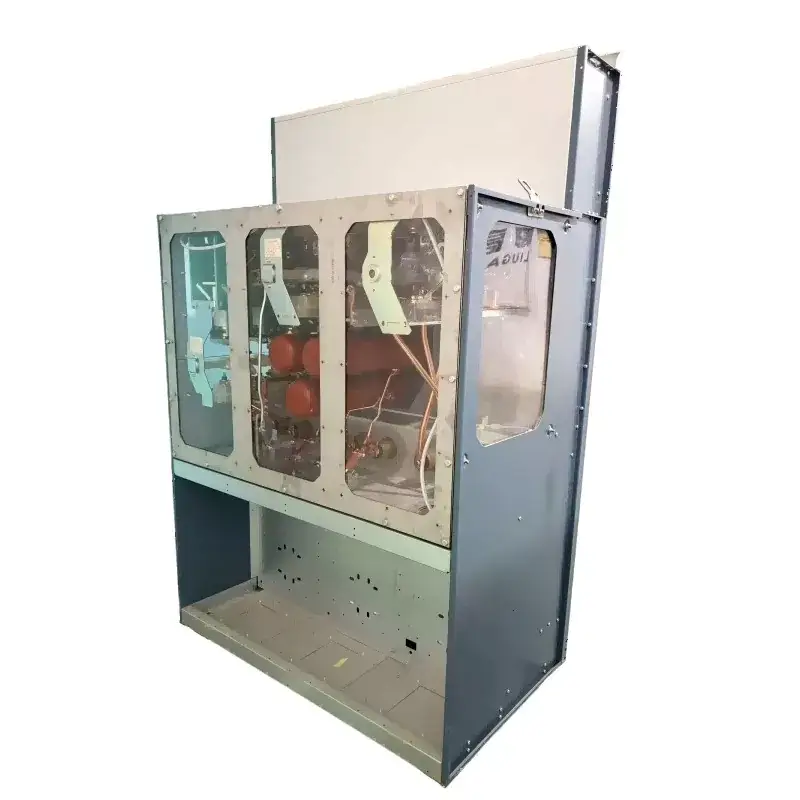

Na rozdiel od tradičných vzduchom izolovaných rozvádzačov sú kompaktné rozvádzače Lugao so stredným napätím SF6 s plne izolovanou elektrickou kruhovou rozvodnou vyrábané pomocou technológie zvárania laserom v úplne utesnenej nádrži z nehrdzavejúcej ocele. Všetky živé komponenty – vrátane záťažových spínačov, vákuových ističov, uzemňovacích spínačov a hlavných prípojníc – sú úplne utesnené plynom SF6. Tento plynom izolovaný rozvádzač sa môže pochváliť vysokou úrovňou ochrany, plne odolný voči drsnému prostrediu, ako je vlhkosť a kondenzácia, prach a znečisťujúce látky vo vzduchu.

2. Kompaktný dizajn, malá a vynikajúca veľkosť: Tento kompaktný rozvádzač výrazne znižuje podlahovú plochu. Jeho modulárny dizajn umožňuje rôzne možnosti konfigurácie pri zachovaní malej plochy, vďaka čomu je vhodný pre podzemné rozvodné siete elektrickej energie, kompaktné rozvodne a priestorovo obmedzené priemyselné zariadenia.

3. Bezúdržbová prevádzka: Tento plne utesnený rozvádzač eliminuje potrebu bežnej údržby vysokonapäťových komponentov. Preto tento rozvádzač izolovaný SF6 nevyžaduje žiadne dopĺňanie plynu počas svojej 30-ročnej projektovanej životnosti.

Dostupné konfigurácie

Tento kompaktný rozvádzač so stredným napätím SF6, plne izolovaný, utesnený, obsahuje množstvo funkčných modulov na riešenie rôznych požiadaviek aplikácie, čo umožňuje flexibilnú konfiguráciu na základe špecifických potrieb zákazníka:

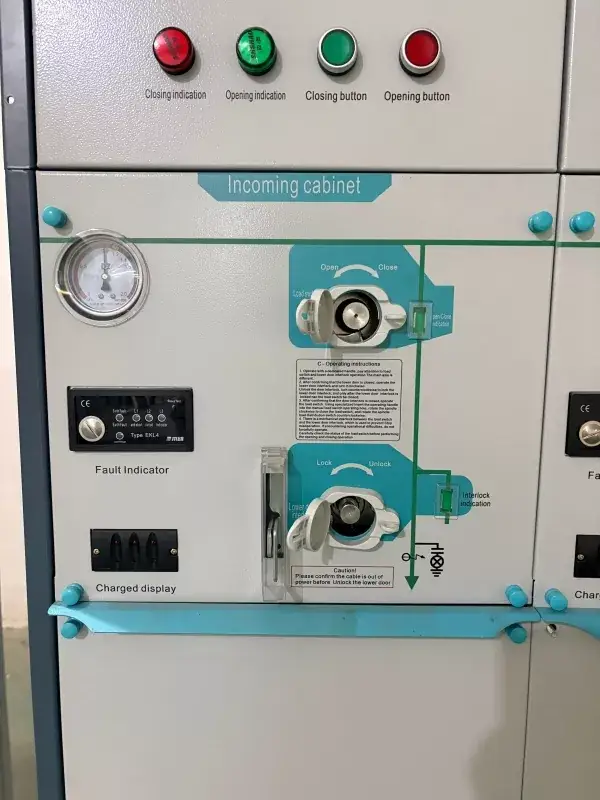

1.  Modul C – Jednotka prepínača načítania

   Obsahuje trojpolohový spínač záťaže (prerušovacie uzemnenie)

   Určené na ochranu transformátora a prepínanie káblov

   Poloha zlomu je viditeľná prostredníctvom integrovaného pozorovacieho okienka

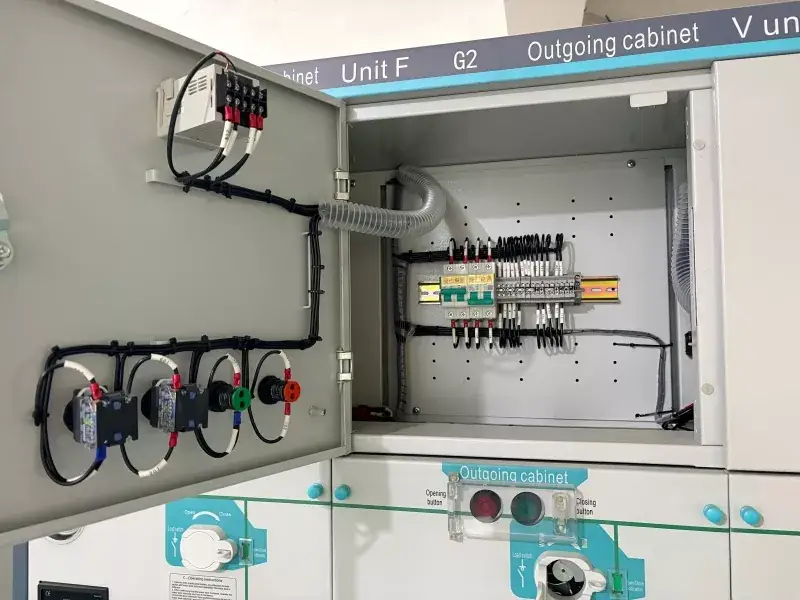

2. F modul – LBS-Fuse Combination Unit

   Integruje spínač záťaže s poistkou

   Poskytuje trojfázové vypínanie prostredníctvom mechanizmu spúšťacieho kolíka

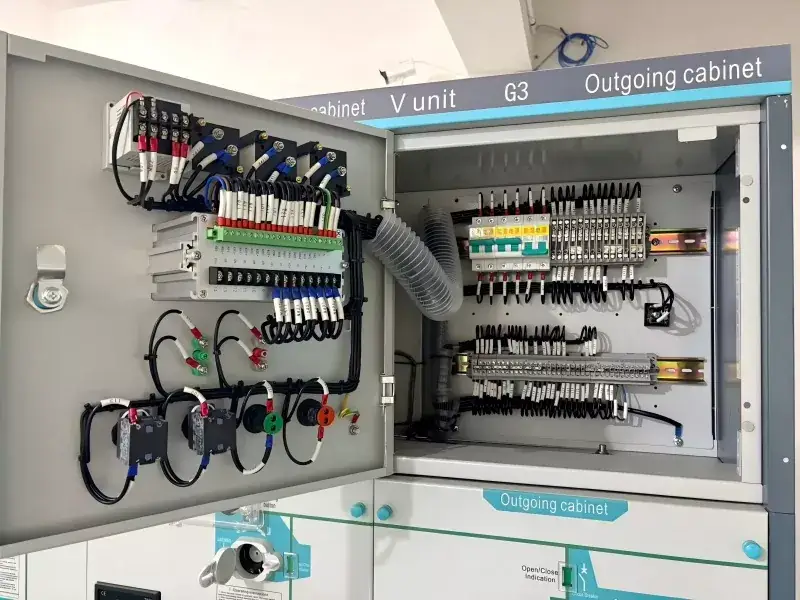

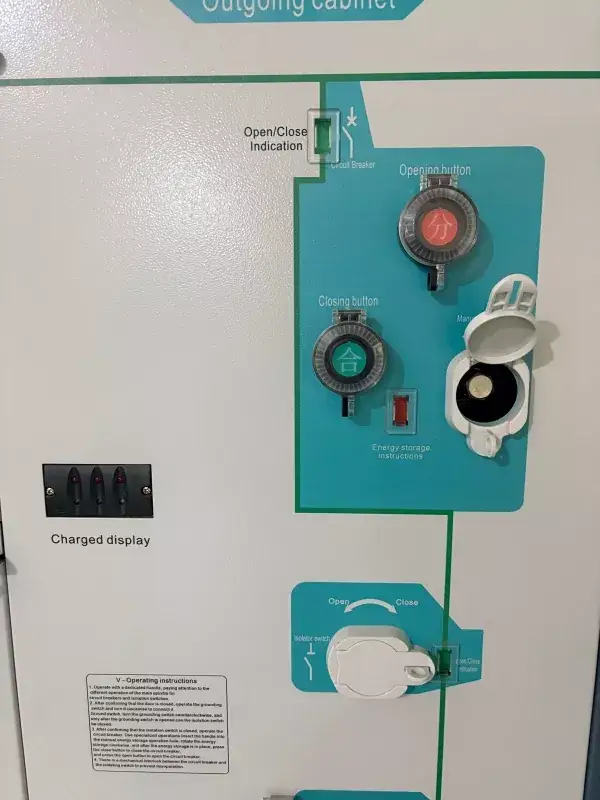

3. Modul V – jednotka vákuového ističa

   Používa vákuový istič na ochranu káblov a transformátorov

   Vhodné pre aplikácie vyžadujúce časté spínanie

   Podporuje voliteľné integrované ochranné relé

4. Modul D – Priame káblové pripojenie

   Poskytuje priame káblové pripojenie bez akéhokoľvek spínacieho zariadenia

   Určené pre nespínané napájače alebo stúpačky prípojníc

5. Modul M – dávkovacia jednotka

   Vybavené napäťovými a prúdovými transformátormi pre účely merania

Obsahuje testovacie svorky a rozhrania na montáž prístrojov

Často kladené otázky (FAQ)

Otázka 1: Čo je hlavná kruhová jednotka?

Odpoveď 1: Tento kompaktný rozvádzač so stredným napätím SF6 s plne izolovanou elektrickou kruhovou rozvodnou jednotkou je kompaktný plynom izolovaný rozvádzač vhodný pre distribúciu energie 12 kV, 24 kV a 36 kV. Prstencová hlavná jednotka používa plne utesnenú nádrž z nehrdzavejúcej ocele s plynom SF6, ktorý izoluje všetky vysokonapäťové komponenty vrátane záťažových spínačov a vákuových ističov.

Otázka 2: Aké konfigurácie sú dostupné pre túto kruhovú hlavnú jednotku?

Odpoveď 2: Tento kompaktný rozvádzač ponúka modulárne konfigurácie:

Modul C: Spínacia jednotka záťaže na spínanie káblov a transformátorov

Modul F: Kombinácia odpínača a poistky na ochranu transformátora

Modul V: Vákuový istič pre častú prevádzku

Modul D: Priame káblové pripojenie pre neprepínateľné podávače

Modul M: Meracia jednotka s napäťovými a prúdovými transformátormi

Otázka 3: Môže byť táto hlavná jednotka v budúcnosti rozšírená?

Odpoveď 3: Áno, ďalšie moduly kruhovej hlavnej jednotky je možné pripojiť pomocou plynom izolovaných prípojnicových konektorov.

Otázka 4: Aké bezpečnostné prvky sú zahrnuté?

Odpoveď 4: Mechanické blokovanie, Klasifikácia vnútorného oblúka, Uvoľnenie tlaku, Uzemňovací spínač.

Otázka 5: Aká je dodacia lehota?

Odpoveď 5: Štandardné konfigurácie sú na sklade; prispôsobené modely trvajú približne 20 dní. Pre naliehavé potreby sa obráťte na
