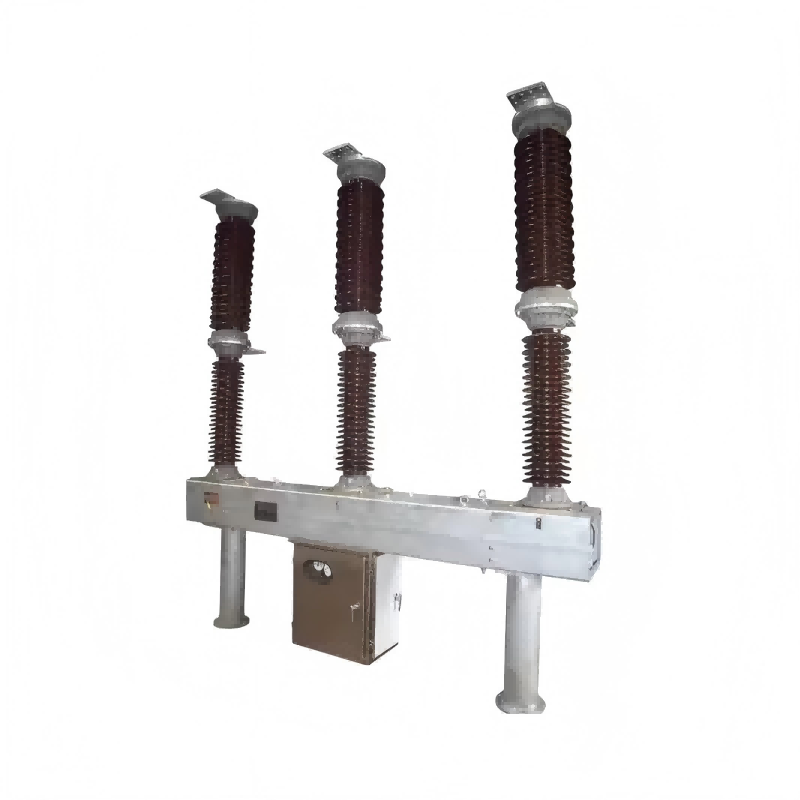

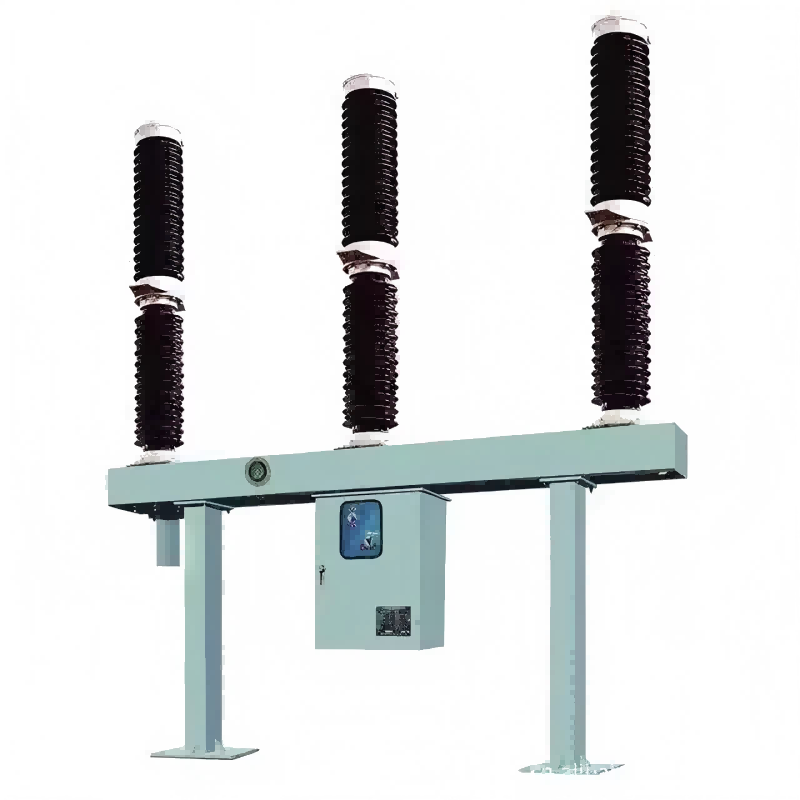

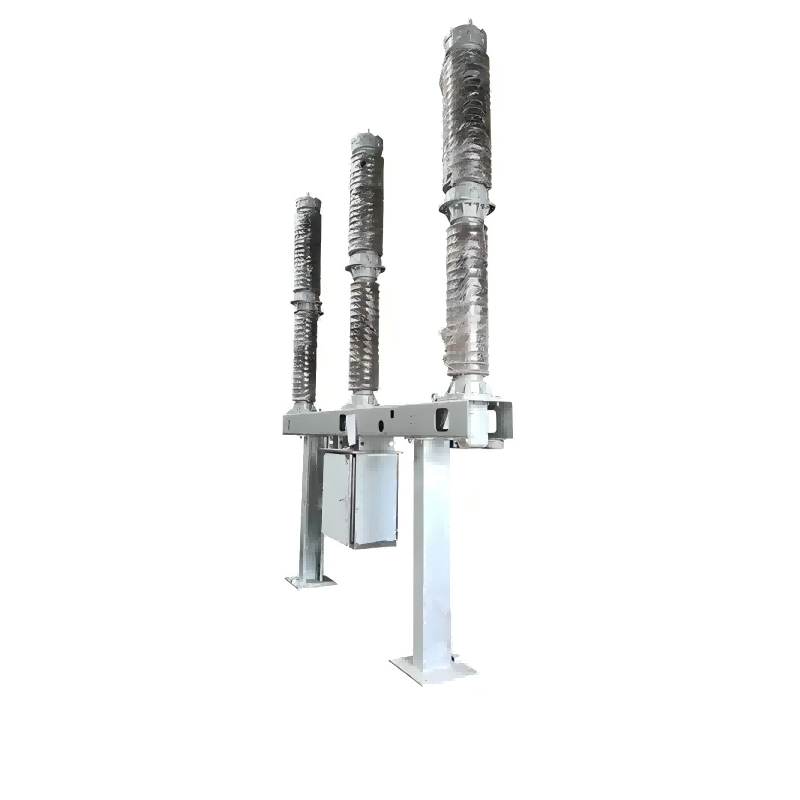

Vysokonapäťový trojpólový 220kv 330kv sf6 plynový istič

Lugao Power Co., Ltd. má špecializovanú dielňu venovanú výrobe vysokonapäťového trojpólového 220kv 330kv sf6 plynového ističa. Jeho dizajnová technológia je špičkou v odvetví. Ističe série LW SF6 využívajú jednotlakovú zhášaciu komoru a technológiu zhášania oblúka s vlastným napájaním, pričom ako izolačné aj zhášacie médium sa používa plynný fluorid sírový. Samostatná zhášacia komora generuje prúdenie vzduchu počas procesu otvárania, ochladzuje oblúk a prerušuje prúd.

Odoslať dopyt

Popis produktu

Predstavenie produktu

Vysokonapäťové trojpólové 220kv 330kv sf6 plynové ističe sú trojpólové/jednopólové AC 50Hz/60Hz vonkajšie vysokonapäťové zariadenia na prenos a transformáciu energie používané na otváranie alebo vypínanie menovitého prúdu, poruchového prúdu alebo spínacích vedení, ktoré chránia, riadia a prevádzkujú systémy prenosu a distribúcie energie. Môžu vykonávať operácie otvárania, zatvárania a rýchleho automatického opätovného zatvárania. Menovité napätie sa pohybuje od 45 kV do 330 kV a základný systém pozostáva z podpornej porcelánovej objímky, zhášacej jednotky, hydraulického/pružinového ovládacieho mechanizmu a inteligentného regulátora hustoty. Nezávislá zhášacia komora generuje prúd stlačeného vzduchu počas procesu otvárania, aby účinne ochladzoval oblúk a prerušil prúd. Úplne uzavretý dizajn cirkulácie plynu zaisťuje spoľahlivú prevádzku v rôznych prostrediach. Vyznačujú sa jednoduchou konštrukciou, jednoduchou a rýchlou údržbou, nízkou spotrebou energie, nízkymi prevádzkovými energetickými nárokmi, vysokou spoľahlivosťou, jednoduchou montážou a nízkou hlučnosťou.

Špecifikácia

Typ	Vonkajšie, porcelánové puzdro
Frekvencia	50Hz/60Hz
Prevádzkové napätie systému	132 kV
Menovité napätie	145kV/220kV/330kV
Operačná sekvencia	O-0,3s-CO-3min-CO
Počet vypínacích cievok	2
Počet uzatváracích cievok	1
Počet pomocných kontaktov:	10NO, 10NC
Kaliace médium	SF6
Počet prestávok na fázu	1
Čas, ktorý motor potrebuje na nabitie formy pružiny úplne vybitej do úplne nabitej polohy	<30Sc

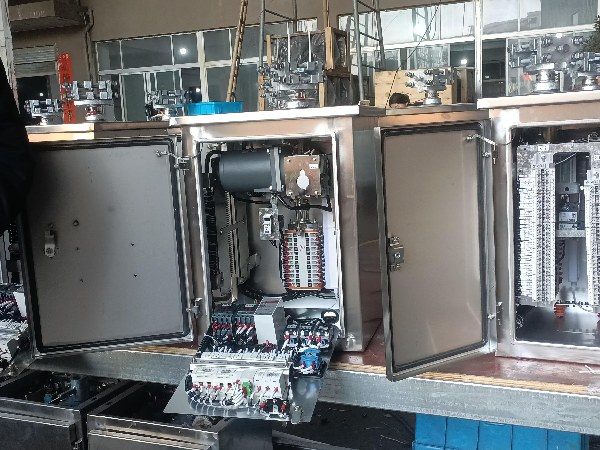

Typ ovládacieho mechanizmu	Jarné nabíjanie
Odolné napätie menovitého výkonu (v nadmorskej výške menej ako 1000 m)	325 kV
Menovitý bleskový impulz Odolné napätie (v nadmorskej výške menej ako 1000 m)	750 kV
Operačný mechanizmus	Jeden pól, tri póly
Creep age Vzdialenosť	31 mm/kV
Menovitý prerušovací prúd	31,5 kA/3 sek
Menovitý normálny prúd	3150A
Menovitý skratový prúd	Maximálne 80 kA
