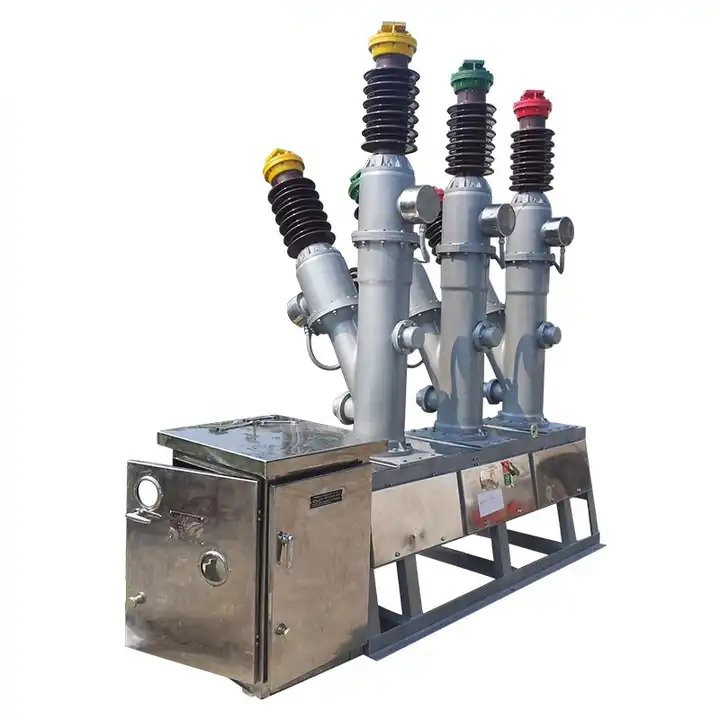

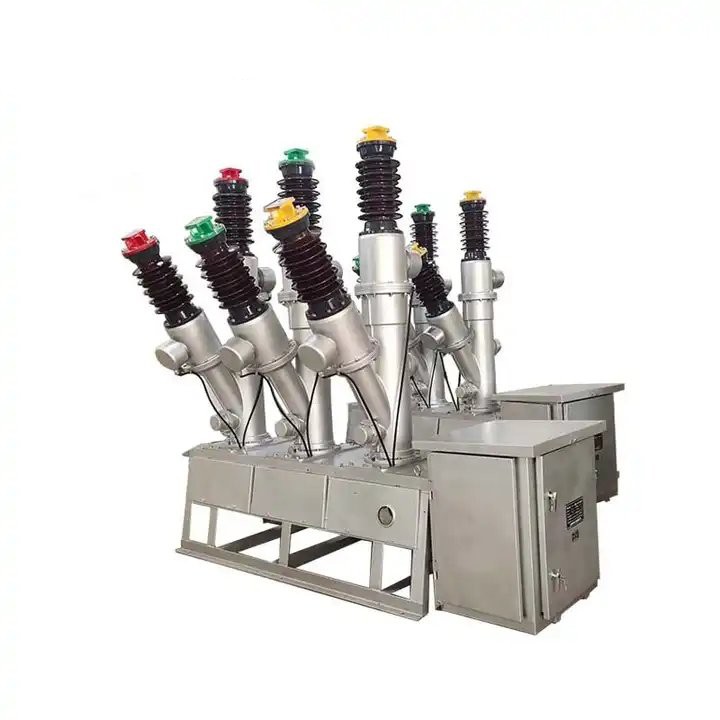

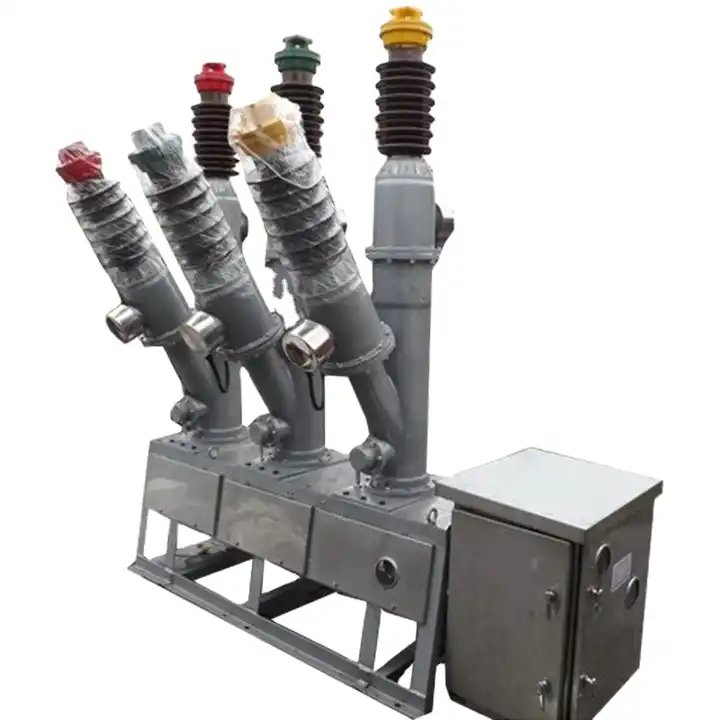

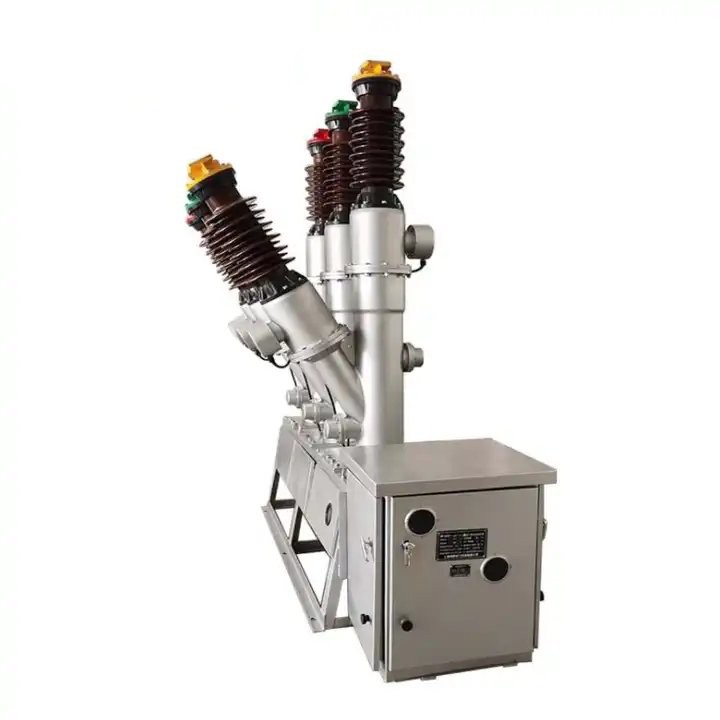

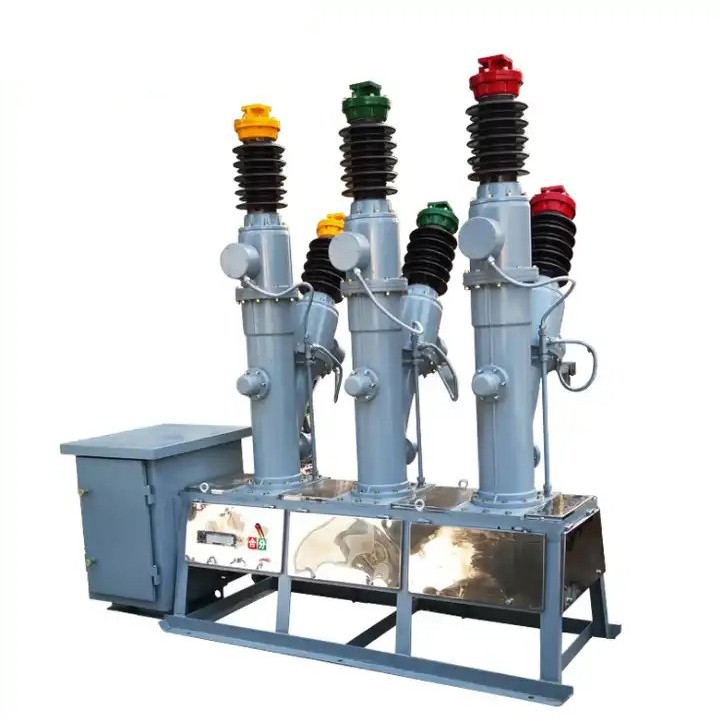

40,5KV vysokonapäťový vonkajší plynový istič SF6

LiuGao stojí ako špecializovaný výrobca 40,5KV vysokonapäťového vonkajšieho plynového ističa SF6, plynový istič SF6, má plne uzavretú štruktúru a sekundárne vinutie je utesnené v tele odliatku z epoxidovej živice, aby sa zabezpečila izolácia. Istič LW8-40.5Y SF6 sa môže pochváliť robustným mechanizmom so životnosťou presahujúcou 3 000 operácií, čo zaisťuje dlhodobú spoľahlivosť. Jeho tesniaci výkon je spoľahlivý, využíva dovážané tesniace gumené podložky. Dynamické tesnenie obsahuje tesniaci krúžok typu "V" so štruktúrou na kompenzáciu tlaku pružiny a sekundárna svorkovnica, ktorú poskytuje družstevný podnik, zaisťuje ročnú mieru úniku vzduchu menej ako 1 %. Okrem toho má vstavaný transformátor prúdu úplne uzavretú konštrukciu s utesneným sekundárnym vinutím v odlievaní z epoxidovej živice na zabezpečenie optimálneho izolačného výkonu.

Odoslať dopyt

Popis produktu

Liugao je dodávateľom vysokonapäťových vonkajších plynových ističov SF6 s vysokým napätím 40,5 kV. Vonkajší istič VN SF6 LW8-40,5 je určený pre vonkajšie elektrické aplikácie trojfázového striedavého prúdu 50 Hz v prenosových a distribučných systémoch 35 kV. Slúži na riadenie a ochranu a možno ho použiť aj na vypínanie a zapínanie kontaktných ističov a kondenzátorových bánk s možnosťou začlenenia prúdového transformátora pre meracie a ochranné funkcie. Istič je vybavený pružinovým ovládacím mechanizmom typu CT14 a je v súlade s národnou normou GB1984-89 s názvom „Vypínače striedavého vysokého napätia“ a normami Medzinárodnej elektrotechnickej komisie IEC56 špecifikovanými v publikácii „Vysoko- istič striedavého napätia."

Prevádzkové prostredie 40,5KV vysokonapäťového vonkajšieho plynového ističa SF6

1. Nadmorská výška: nie viac ako 2500; metre; plošina 4000 metrov;

2. Teplota okolia: -30°C-+40°C (špeciálne požiadavky -40°C-+40°C);

3. Relatívna vlhkosť: denný priemer nie je vyšší ako 95 %, mesačný nie je vyšší ako 90 % (25°C);

4. Rýchlosť vetra: nie viac ako 35 m/s; úroveň znečistenia je I; povrchová vzdialenosť porcelánového puzdra je 1050 mm (1320 mm) (menovitá povrchová vzdialenosť nie je menšia ako 25 mm/kV);

5. Slnečný svit: 0,1 w/cm;

Špecifikácia 40,5KV vysokonapäťového vonkajšieho plynového ističa SF6

Žiadny popis		Technické parametre
1	Menovité napätie, kV	72.5			126	145	252
3	Menovitá frekvencia, Hz	50/60
4	Menovitý prúd, A	1600 ~ 4000					3150~4000
	1min Výdržné napätie výkonovej frekvencie	140		230		265	460
	Bleskové impulzné napätie	325		550		650	1050
5	Menovité vypínanie skratu	25-40					40-63
	prúd, kA
7	Menovité skratové vypínanie	63 ~ 100					100~ 157,5
	prúd (špičkový), kA
8	Hodnotené krátke trvanie, s	3	3			3	3
	Menovitý vypínací prúd mimo fázu	10	10			10	10
	Menovité káblové (linkové) nabíjanie	10	31.5			50	125
	vypínací prúd
	Menovitý tlak plynu, Mpa	0,4 0,5				0.5	0.6
	Postupnosť operácií	O-0,3s-CO-180s-CO
	Miera úniku plynu SF6 (za rok)	≤ 1 %
14	Prvý z niekoľkých génov	1.5		1.55		1.5	1.3
	Odpor hlavnej slučky, μΩ	≤40		≤45		≤45	≤50
	Napätie ohrievača	AC220
	Napätie riadiaceho a signálneho obvodu	DC220, DC230
	Napätie motora	DC220, DC230
