Vákuový ručný istič s jednosmerným prúdom

LiuGao je špecializovaný výrobca vonkajších vákuových ističov, DC Carrying Current Handcart Vacuum Circuit Breaker） je ovládacie a ochranné zariadenie navrhnuté pre menovité napätie 24KV a 50HZ AC trojfázové vysokonapäťové distribučné siete. Jeho primárnou funkciou je prerušenie a uzavreté záťažové prúdy, preťažené prúdy a skratové prúdy v elektrických vedeniach. Tento istič je vhodný pre ochranné a riadiace aplikácie v rozvodniach a rozvodoch energie priemyselných a banských podnikov. Istič využíva stĺpový typ a suchú štruktúru, ktorá zaisťuje spoľahlivú izoláciu, dlhú elektrickú životnosť a bezúdržbovú prevádzku. Vďaka týmto vlastnostiam je obzvlášť vhodný pre miesta s častou prevádzkou. Okrem toho je vhodný na inštaláciu a použitie vo vidieckych energetických sieťach s obmedzenými možnosťami generálnej opravy a údržby. Môže slúžiť aj ako segmentový prepínač v rozvodnej sieti a s pridaním regulátora môže dosiahnuť automatizáciu v distribučnej sieti.

Odoslať dopyt

Popis produktu

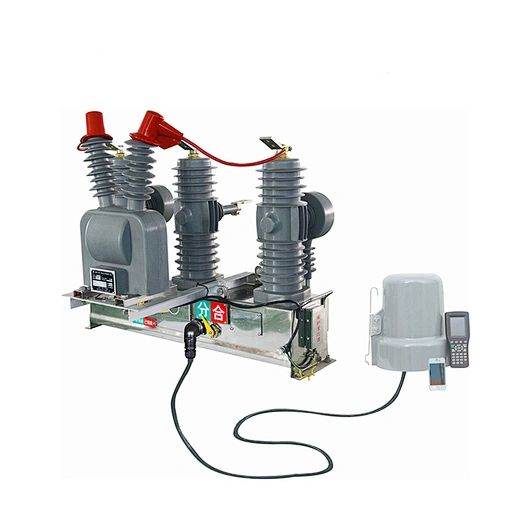

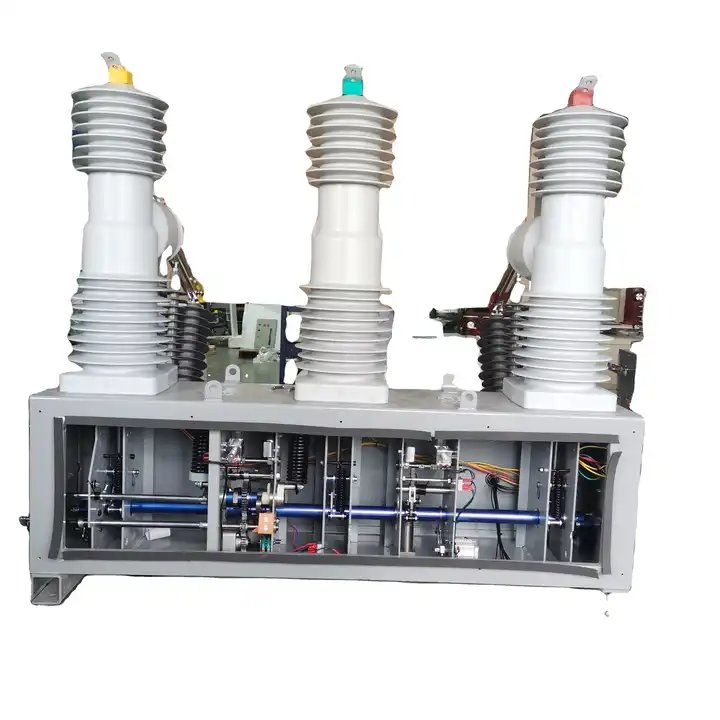

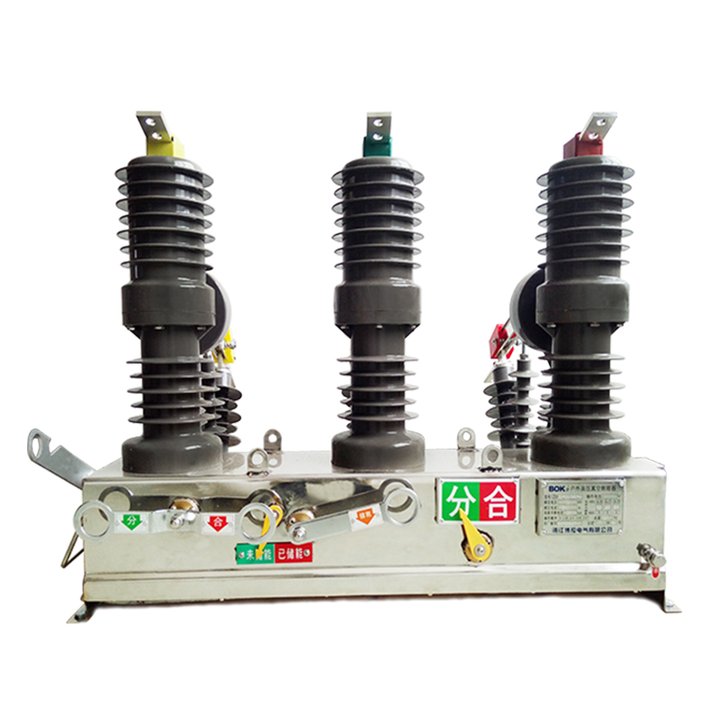

Liugao je dodávateľom vákuových ručných ističov s jednosmerným prúdom. Vonkajší striedavý vákuový istič ZW32-24 je vybavený mini vákuovým zhášačom oblúka, ktorý zaisťuje vysokú spoľahlivosť, kompaktný objem a predĺženú životnosť. Hasiaci prístroj je bezpečne upevnený vo vnútri epoxidovej živice a poskytuje dodatočnú ochranu pred ozónom a ultrafialovým žiarením. Materiál z epoxidovej živice ponúka pevnú a ľahkú štruktúru, ktorá uľahčuje pohodlnú prepravu.

Tento istič s pružinovým mechanizmom a permanentnou magnetickou prevádzkou poskytuje spoľahlivý výkon a vyžaduje minimálnu údržbu. Podporuje manuálne a motorizované operácie zatvárania a otvárania, čo umožňuje flexibilitu pri používaní. Puzdro spínača je vyrobené z odolných materiálov, ako je hliníková zliatina, nehrdzavejúca oceľ a pancierová platňa.

Konštrukcia ističa obsahuje nástavec pre napäťový transformátor odpínača a ovládanie opätovného zapnutia. Je špeciálne navrhnutý pre aplikácie v napájacích systémoch 24 kV, 50 Hz/60 Hz, slúži na vytváranie a prerušenie záťažových prúdov, poskytuje ochranu proti preťaženiu a reaguje na skraty. Vonkajší vákuový istič ZW32-24 nájde uplatnenie v rôznych prostrediach vrátane rozvodní, priemyselných a banských prostredí a mestských a vidieckych elektrických sietí. Svojou konštrukciou je vhodný najmä do lokalít s častou prevádzkou a automatickými rozvodmi elektrickej energie. Tento istič je v súlade s normami stanovenými normou IEC62271-100, vysokonapäťovým ističom GB1984 AC a všeobecnými technickými požiadavkami GB/T11022 HV na spínače a ovládacie zariadenia.

Prevádzkové prostredie vákuového ističa ručného vozíka s jednosmerným prúdom

Teplota okolia: nie vyššia ako +40 °C, nie nižšia ako -40 °C;

Relatívna vlhkosť vzduchu: denný priemer nie je vyšší ako 95 %, mesačný priemer nie je vyšší ako 90 %;

Nadmorská výška nie je väčšia ako 2000 metrov;

Tlak vetra nepresahuje 700 Pa (ekvivalent rýchlosti vetra 34 m/s);

Intenzita zemetrasenia nepresahuje 8;

Miesto bez požiaru, výbuchu, vážneho znečistenia, chemickej korózie a silných vibrácií

Špecifikácia vákuového ističa ručného vozíka s jednosmerným prúdom

Nie	Položka		Jednotky	Parametre
1	Menovité napätie		Kv	24
2	Menovitá frekvencia		Hz	50
3	Menovitý prúd		A	630	1250
4	Menovitý skratový vypínací prúd		kA	20	25
5	Menovitý špičkový výdržný prúd（špičkový）		kA	50	63
6	Menovitý skratový uzatvárací prúd（špičkový）		kA	40	63
7	Menovitý krátkodobý výdržný prúd a trvanie		kA/S	20/4	25/4
8	Hodnotená postupnosť operácií			O – 0. 3s-CO-180s-CO
9	Mechanická životnosť		Times	10000
10	Časy vypínania menovitého skratového vypínacieho prúdu		Times	20
11	1min výdržné napätie napájacej frekvencie	(za mokra) nad fázou/zlomením pozemného odpadu	kV	50/65
		(suchý) nad fázovým lomom zemného linteru		65/79
		Sekundárna slučka		3
12	Svetelné impulzné napätie (špičkové) Nad skupinou， medzifázou/lom		THE	125/145
