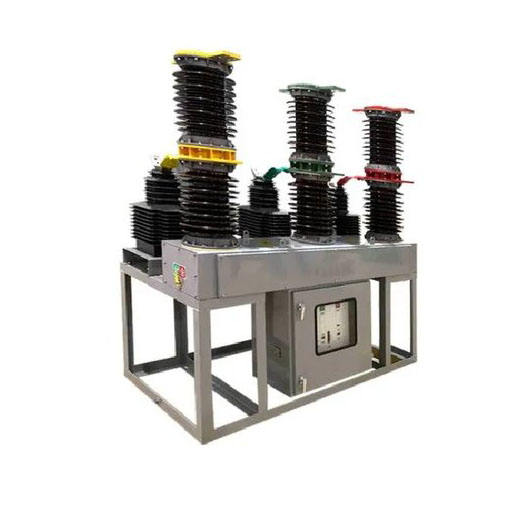

Vonkajší vákuový istič 66KV s odpojovačom

Liugao hrdo vystupuje ako popredný výrobca vnútorných vákuových ističov a predstavuje 66KV vonkajší vákuový istič s odpojovačom – príkladné elektrické zariadenie navrhnuté pre trojfázové AC 50/60Hz systémy s menovitým napätím 40,5 kV. Toto vonkajšie zariadenie, vybavené pružinovým pohonom alebo elektromagnetickým pohonom, poskytuje presné ovládanie elektrického otvárania a zatvárania. Okrem toho ponúka flexibilitu manuálnej prevádzky, ktorá umožňuje ručné skladovanie aj prevádzku bez elektrického ovládania. Tento istič, skonštruovaný v súlade s medzinárodnými normami, vrátane IEC62271-100 "AC vysokonapäťové ističe" a IEC-56 "vysokonapäťové ističe striedavého prúdu" stanovené Medzinárodnou elektrotechnickou komisiou, prekonáva prísne požiadavky na bezpečnosť a výkon vo vysokonapäťových aplikácie prerušenia napäťového obvodu. Dôverujte LiuGao pre špičkové riešenia, ktoré nanovo definujú štandardy vonkajších vákuových ističov a zaisťujú bezkonkurenčnú bezpečnosť, presnosť a spoľahlivosť.

Odoslať dopyt

Popis produktu

Liugao je dodávateľom 66KV vonkajší vákuový istič s odpojovačom. Vákuový istič typu ZW7-40.5 sa používa hlavne na riadenie a ochranu vonkajšieho 36kV systému prenosu energie a vzťahuje sa aj na mestské a vidiecke rozvodné siete a priemyselné a ťažobné podniky v bežnej prevádzke a účely ochrany proti skratu. Celková štruktúra typu produktu izolačného stĺpika; na váze zabudovaný typ vákuového prerušovača, na ďalšiu stĺpovú vázu porcelánová váza. Pre častú prevádzku. A má dobré tesnenie, ochranu proti starnutiu, vysoký tlak, bez horenia, bez výbuchu, dlhú životnosť, pohodlnú inštaláciu a údržbu.

Prevádzkové prostredie vonkajšieho vákuového ističa 66KV s odpojovačom

1 Teplota okolia: -40℃~+40℃;

2 Nadmorská výška: ≤1000 m;

3 Maximálna rýchlosť vetra je 10 km/h, minimálna rýchlosť vetra pre menovitý stupeň (132/230 kv) je 3,2 km/h;

4 Intenzita zemetrasenia: ≤8 úrovne;

5 Minimálna menovitá povrchová vzdialenosť: 31 mm/kV;

6 Stupeň znečistenia ovzdušia: Trieda IV.

Vonkajší vákuový istič 66KV s charakteristikami odpojovača

Vonkajší vysokonapäťový vákuový istič ZW7-40.5 sa skladá hlavne z integrovaného pólu, prúdového transformátora, ovládacieho mechanizmu a skrinky. Tento typ ističa je miniaturizovaného dizajnu a plášť je vyrobený z vysoko kvalitnej oceľovej skrinky. Prúdové transformátory je možné zvoliť podľa potrieb užívateľa. Vonkajší vysokonapäťový vákuový istič ZW7-40.5 a zodpovedajúca kombinácia inteligentného ovládania. Operáciu otvárania a zatvárania spínača je možné realizovať lokálne a možno ho ovládať aj diaľkovo cez komunikačné rozhranie. Do riadiaceho centra je možné prenášať aj ďalšie informácie o ističi a komunikačný kanál môže zvoliť kábel, optické vlákno, GPRS/CDMA, GSM atď.

Vonkajší vákuový istič 66KV so špecifikáciou odpojovača

Nie	Položka			Jednotky	Parametre
1	Menovité napätie			kV	40.5
2	Ohodnotené	Frekvencia napájania 1 min	suché		95
	izolácia	vydržať napätie	mokré		80
	úrovni	Odolné napätie bleskového impulzu (špičkové)			185
3	Menovitý prúd			A	1250, 1600, 2000
4	Menovitý skratový vypínací prúd			kA	20, 25, 31,5
5	Menovitá prevádzková sekvencia				O -0,3 s -CO- 180s-CO
6	Menovité časy vypínania skratového prúdu			Times	12
7	Menovitý skratový a uzavretý prúd (špičkový)			kA	50, 63, 80
8	Menovitá špičková odolnosť proti prúdu t
9	Menovitý krátkodobý výdržný prúd			kA	20, 25, 31,5
10	Menovité trvanie skratu			S	4
11	Priemerná rýchlosť otvárania			pani	1,5 ± 0,2
12	Priemerná rýchlosť zatvárania				0,7 ± 0,2
13	Trvanie odrazu zatvorenia kontaktu			s	≤2
14	Trojfázová synchronizácia zatvárania a otvárania				≤2
15	Otvaracie hodiny				≤ 150
16	Zatváracia doba				≤60
17	Životnosť mechanizmu			Times	10000
18	Menovité prevádzkové napätie a menovité napätie pomocnej slučky			V	DC220, 1 10, 24
					AC220, 110, 24
19	Jednosmerný odpor fázovej slučky (bez prúdového transformátora)			uΩ	100
20	Povolené akumulačné opotrebovanie - hrúbka dynamického a statického kontaktu			mm	3
