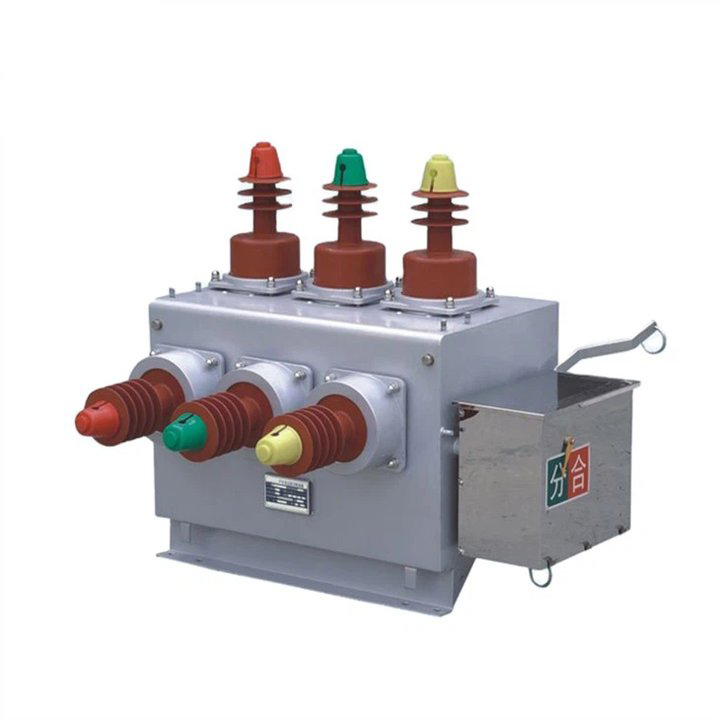

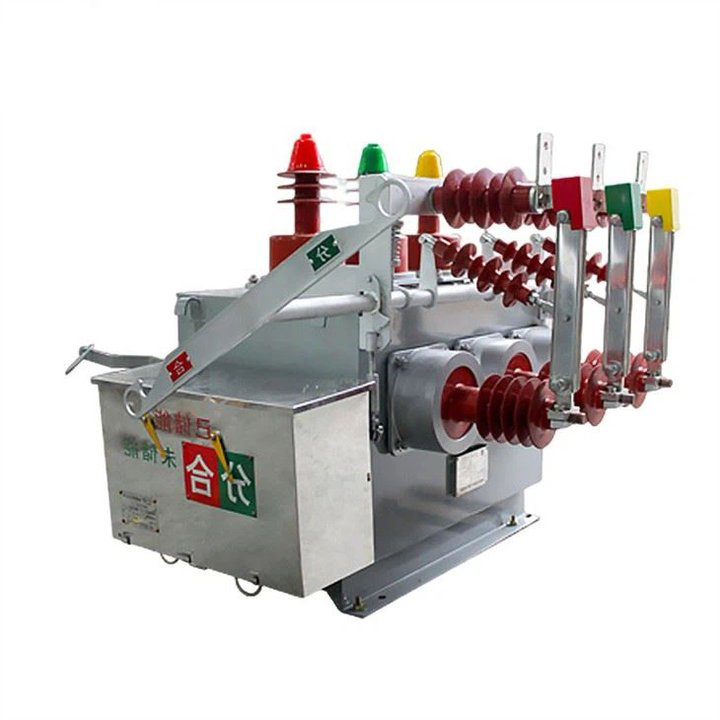

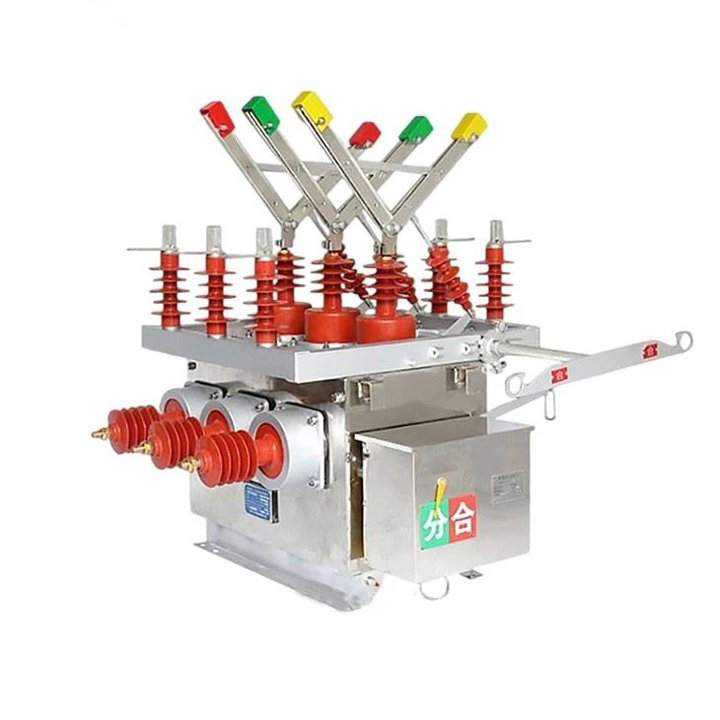

Vysokonapäťový vákuový istič typu 11KV VK

LiuGao hrdo vedie ako špecializovaný výrobca vonkajších vákuových ističov. Vysokonapäťový vákuový istič typu 11KV VK, základný kameň zariadenia na distribúciu energie v exteriéri, je navrhnutý pre menovité napätie 12 kV a trojfázový striedavý prúd pracujúci pri 50 Hz. Tento istič, ktorý sa používa predovšetkým v rôznych prostrediach, ako sú vidiecke rozvodné siete, mestské rozvodné siete, železnice, bane, prístavy a iné rozvodné systémy elektrickej energie, zohráva kľúčovú úlohu vo vonkajších nadzemných vedeniach. Istič ZW10-12F, skonštruovaný s presnosťou na vypínanie a zapínanie záťažových prúdov, reagovanie na prúdy preťaženia a riadenie skratových prúdov v napájacom systéme, slúži ako životne dôležitý komponent na spínanie a zabezpečenie elektrickej siete. Vďaka svojej robustnej konštrukcii a vonkajšej kompatibilite je vhodný pre rôzne aplikácie a zaisťuje spoľahlivý výkon v rôznych podmienkach prostredia. Vyberte si LiuGao pre špičkové inovácie, ktoré nanovo definujú štandardy vonkajších vákuových ističov.

Odoslať dopyt

Popis produktu

Liugao je dodávateľom vysokonapäťových vákuových ističov typu 11KV VK. Vonkajší vysokonapäťový vákuový istič ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) je vonkajšie zariadenie na distribúciu energie navrhnuté pre menovité napätie 12 kV a tri- fáza AC 50Hz. Nájde uplatnenie vo vidieckych energetických sieťach, mestských energetických sieťach, železniciach, baniach, prístavoch a iných energetických distribučných systémoch. Špeciálne navrhnutý pre vonkajšie nadzemné vedenia efektívne zvláda úlohy, ako sú vypínacie a uzatváracie záťažové prúdy, preťažené prúdy a skratové prúdy v napájacom systéme, pričom zaisťuje ochranu a spínanie elektrickej siete.

Náš vonkajší vysokonapäťový vákuový istič ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) využíva interne špeciálne protikondenzačné opatrenia, ktoré zaisťujú optimálnu izoláciu v krabici. Spôsob prenosu zahŕňa patentovanú technológiu, ktorá ponúka jednoduchú inštaláciu a spoľahlivú prevádzku, aby sa predišlo problémom s výkonom ističa spôsobeným mechanickými poruchami. Toto kladivo funguje bez potreby oleja alebo plynu, výsledkom čoho je kompaktný a ľahký dizajn. S ochranou CT sa prispôsobí veľkým bočným prúdom, čím sa minimalizuje znečistenie a eliminuje sa potreba údržby. Režim ovládania môže byť elektrický alebo manuálny, čo poskytuje všestrannosť pri prevádzke a údržbe.

Stručne povedané, vonkajší vysokonapäťový vákuový istič ZW10-12 vyniká robustným dizajnom, efektívnym výkonom a prispôsobivosťou rôznym scenárom distribúcie energie v exteriéri.

Vysokonapäťový vákuový istič typu 11KV VK

Spôsob inštalácie: bočná montáž, stredná montáž

Teplota okolitého vzduchu: horná hranica +40C, spodná hranica -30C; ;

Nadmorská výška: ≤2000 m (ak je potrebné zvýšiť nadmorskú výšku, mala by sa zodpovedajúcim spôsobom zvýšiť menovitá úroveň izolácie);

Tlak vetra: nie viac ako 700 Pa (ekvivalent rýchlosti vetra 34 m/s);

Amplitúda: intenzita zemetrasenia 8 stupňov;

Stupeň kontaminácie: trieda I;

Maximálny denný teplotný rozdiel: nie viac ako 25C.

Špecifikácia vysokonapäťového vákuového ističa typu 11KV VK

Model		ZW10-12, ZW10-12F, ZW10-12G

číslo	Parameter		Jednotka	Hodnota
1	Menovité napätie		kV	12
2	Menovitý prúd		A	630
3	Menovitá frekvencia		Hz	50
4	Odolné napätie výkonovej frekvencie		kV	42/48
5	Bleskové impulzné napätie (špičková hodnota)		kV	75/85
6	Menovitý skratový vypínací prúd		kA	16	20	25
7	Menovitý skratový zapínací prúd (špičková hodnota)		kA	40	50	50
8	Menovitý krátkodobý výdržný prúd		kA	16	20	25
9	Menovitý špičkový prúd		kA	40	50	50
10	Menovité trvanie skratu		S	4
Il	Nominálna postupnosť operácií			Body-0,3s-Kombinované body- 180s-Kombinované body
12	Menovité časy vypínania skratového prúdu		Druhotriedny	30
13	Mechanická životnosť		Druhotriedny	10000
14	Pohyblivý kontakt umožňuje akumulovanú hrúbku opotrebovania		mm	3
15	Menovité prevádzkové napätie s pružinovým ovládacím mechanizmom typu CT	uzatváracia cievka	V	DC alebo AC 220V
		Otváracia cievka
16	Menovitý pracovný prúd nadprúdovej vypínacej cievky		A	5
17	hmotnosť		kg	150
