13,8 kV MV HV vzduchom izolovaný rozvádzač

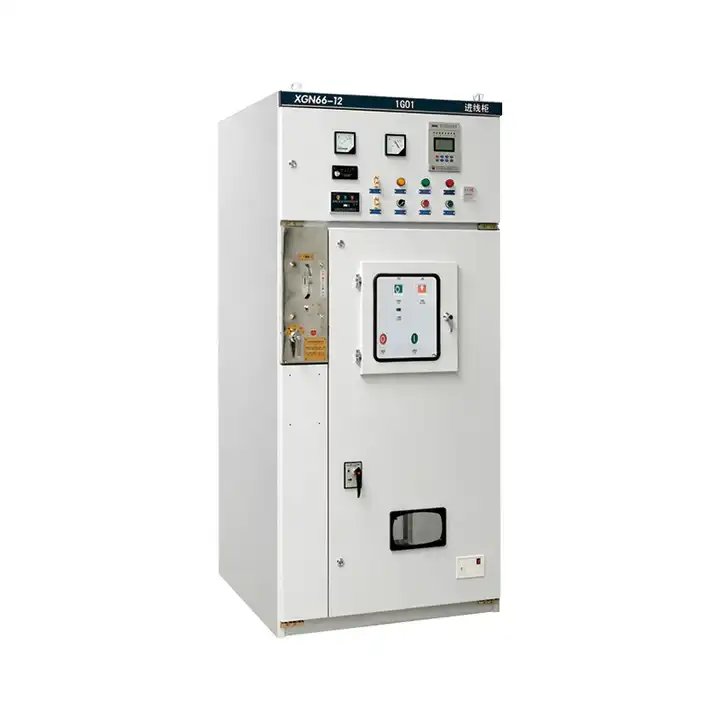

Lugao je špecializovaný výrobca rozvádzača izolovaného vzduchom Izolovaným rozvádzačom 13,8 kV MV HV, ktorý predstavuje stredné napätie XGN66-12 Stredné napätie AC. Špeciálne navrhnutý pre trojfázový systém AC 50/60 Hz navrhnutý pre trojfázový systém AC 50/60 Hz, tento kovový rozvádzače s pevným typom uľahčuje efektívny príjem a distribúciu energie energie. Dôverujte Lugao pre spoľahlivé a špičkové roztoky vo vysokom napätí rozvádzače, čím sa zabezpečí optimálny výkon v rôznych aplikáciách napätia.

Odoslať dopyt

Popis produktu

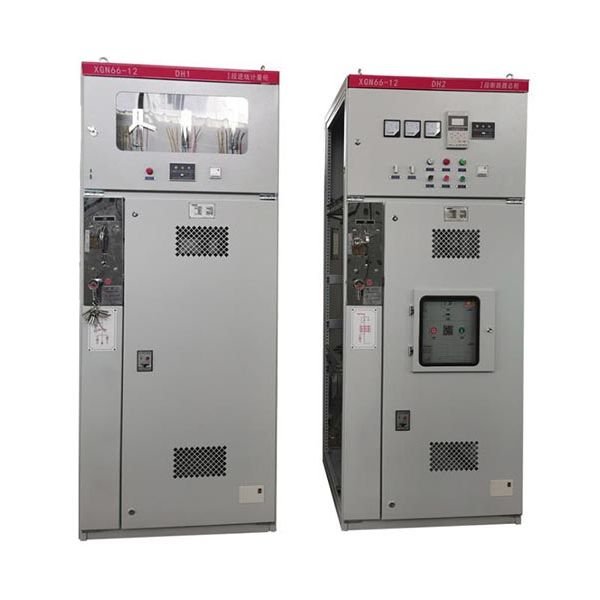

Lugao hrdo stojí ako popredný dodávateľ vysokorýchlostných rozvádzačov, ktorý predstavuje uzavretý rozvádzač s pevným typom XGN66-12 ako stelesnenie technológie špičkovej technológie. Náš záväzok k excelentnosti sa odráža v tomto pokročilom rozvádzačke, ktorý je navrhnutý tak, aby spĺňal najvyššie štandardy spoľahlivosti a výkonu v aplikáciách s vysokým napätím. Dôverujte Lugao pre inovatívne riešenia, ktoré stanovujú referenčnú hodnotu v oblasti rozvádzače vysokého napätia. Táto nová generácia vysoko napätia elektrického produktu sa bez problémov zarovná s národnými normami vrátane GB3906 a DLT404 a Electric Department DLT404, pričom sa tiež stretáva s prísnym medzinárodným štandardom IEC62271 pre rozvádzacie rozvádzacie rozvádzače a kontrolné zariadenia od 1KV do 52 kV.

Táto rozvádzačka nastavuje nový štandard s jeho kompaktným dizajnom a zaberá iba 50% priestoru v porovnaní s konvenčnými rozvádzačmi. Piren, kľúčový komponent, sa môže pochváliť výnimočnou spoľahlivosťou a výkonom, ktorý má robustný mechanizmus „päť anti“, ktorý je známy pre jeho spoľahlivosť a jednoduchosť.

Toto rozvádzače uľahčuje bezproblémové akceptovanie a distribúciu elektrickej energie, ktorá je navrhnutá pre použitie v vnútornej časti 3,6 kV, 7,2 kV a 12 kV. Jeho multifunkčné schopnosti, zahŕňajúce riadenie obvodov, ochranu a monitorovanie, robí to všestranné pre nasadenie v rôznych nastaveniach, ako sú elektrárne, rozvodne, priemyselné a banské podniky, výškové budovy a dokonca aj v kruhových sieťových skriniach s hlavnými kruhovými jednotkami.

Záväzok dodržiavania národných aj medzinárodných štandardov podčiarkuje odhodlanie Lugao poskytovať spoľahlivé, vysoko výkonné a technologicky pokročilé riešenie v oblasti prepínača vysokého napätia.

13,8 kV MV HV Air Izolované prepínače prevádzkového prostredia

1. Použite maximálnu teplotu nepresahuje 40 stupňov, minimum nie viac ako -25 stupňov

2. Relatívna vlhkosť: Denný priemer najviac 95%, mesačný priemer najviac 90% nadmorskej výšky nepresiahne 1 000 metrov (v priebehu času sa môže konzultovať s výrobcom)

3. Žiadny požiar, výbuch, ťažké znečistenie, chemická korózia a silné nárazové miesta.

13,8 kV MV HV Air Izolované charakteristiky rozvádzača

Kópia, zostavená štruktúra bez zvárania, predstavuje vysokú mechanickú pevnosť a umelecký vzhľad, vďaka čomu je ideálnym riešením pre rozvádzače s vysokým napätím.

Zadná horná časť je venovaná spínači Rotary Deponnect Gn30-12, zatiaľ čo spodná časť je umiestnená prepínačom odpojenia GN19-12C. Mechanické blokovacie zariadenie, ktoré je prevádzkované po špecifikovaných postupoch, zaisťuje spoľahlivú bezpečnostnú ochranu personálu a zariadenia v rámci rozvádzača vysokého napätia.

Hlavným použitým prepínačom je typ monobloku, ktorý poskytuje možnosti ako ZN63-12 (VS1-12) a VD4-12, čím sa zvyšuje všestrannosť a funkčnosť rozvádzača vysokého napätia.

Systém, ktorý využíva povinnú metódu mechanického blokovania v blokovaniach medzi hlavnými spínačmi, odpojeniami a dverami kabíny, spĺňa funkciu „päťnásobnej“ blokovania. Táto funkcia umožňuje náhodné kombinácie s hlavnou jednotkou kruhu, čím zabezpečuje zvýšenú flexibilitu a bezpečnosť pri prevádzke rozvádzača vysokého napätia.

13,8 kV MV HV Air Izolovanú špecifikáciu rozvádzača

Hlavné technické parametre a modely komponentov prepínača

No	Položka	Jednotka	Technické parametre
1	Menovité napätie	Kv	3,6,7,2,12
2	Menovitá frekvencia výkonu vydrží napätie	Kv	zem, to isté: 42; zlomenina: 45
3	Menovité bleskové impulz vydržia napätie	Kv	zem, to isté: 75; zlomenina: 85
4	Frekvencia	Hz	50
5	Menovitý prúd	A	6 301 250
6	Menené skratované obvody prelomenie prúdu (vrchol)	Kv	20,25,31,5
7	Menovité zatvárací prúd skratu (vrchol)	Kv	50,63,80.
8	Menené dynamický stabilný prúd (vrchol)	Kv	50,63,80
9	Bleskový elektrický stabilný prúd 4S (RMS)	Kv	20,25,31,5
10	Ochrana triedy	聽	1p2x
11	Rozmery (mozog mozgu D mozog h)	mm	900x1000x2300
12	Váha	Kg	-600

Hlavné technické parametre vákuového ističa Zn63-12type

No	Položka	Jednotka	Technické parametre
1	Menovité napätie	Kv	12
2	Menovitý prúd	A	6 301 250
3	Hodnotený skrat prelomenie prúdu	Kv	20,25,31,5
4	Menovité zatvárací prúd s skratom	Ten	50,63,80
5	Menené krátkodobé vydržanie aktuálneho (4S Efektívna hodnota)	Ten	20,25,31.5
6	Menovitý vrchol odoláva prúdu (vrchol)	Ten	50,63,80
7	Mechanicalife	Čas	10000
8	Hodnotené krátkodobé prelomenie súčasných časov prelomenia	Čas	50
9	Menovitá prevádzková sekvencia		z-0,3s-c IS-180S-C O
10	Vzdialenosť kontaktnej hlavy	mm	11 ± 1
11	Kontaktný kontaktný zdvih	mm	4 ± 0,5
12	Medzifázová stredná vzdialenosť	mm	210
13	Otváracia rýchlosť	m/s	1,2 ± 0,2
14	Záverečná rýchlosť	m/s	0,6 ± 0,2
15	Otváracia doba	ms	≤60
16	Zatváracia doba	ms	≤75
17	Synchronizácia troch fázových otvorov	ms	≤2
18	Záverečný odraz	ms	≤2
19	Odpor	jeden	≤ 45
20	Akumulované povolená hrúbka opotrebenia kontaktnej hlavy	mm	3
