11KV VN vzduchom izolovaný spínací prístroj vysokého napätia

LiuGao je popredným výrobcom vysokonapäťových rozvádzačov a predstavuje inovatívny 11KV vysokonapäťový MV vzduchom izolovaný rozvádzač (typ VCB). Tento najmodernejší kovový rozvádzač obsahuje vákuový spínač na účinné zhášanie oblúka a využíva vzduch ako izoláciu, vďaka čomu sa perfektne hodí pre automatizáciu distribúcie. Kompaktný dizajn zaisťuje prevádzkovú efektivitu, zatiaľ čo jeho rozšíriteľné funkcie uspokoja vyvíjajúce sa potreby. Dôverujte LiuGao pre špičkové riešenia vo vysokonapäťových rozvádzačoch, ktoré sú navrhnuté tak, aby spĺňali vyvíjajúce sa požiadavky moderných aplikácií.

Odoslať dopyt

Popis produktu

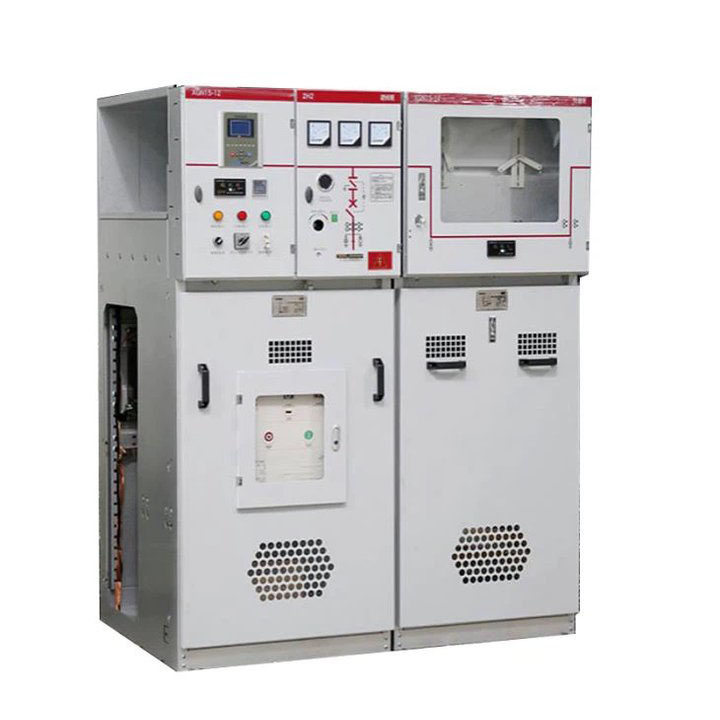

Spoločnosť Liugao je popredným dodávateľom vzduchom izolovaných rozvádzačov 11KV vysokého napätia MV a poskytuje vzduchom izolované rozvádzače najnovšej generácie XGN15-12 (typ VCB). Tento pokročilý kovový rozvádzač využíva vákuový spínač na účinné zhášanie oblúka a využíva vzduch ako izoláciu, vďaka čomu je ideálny pre automatizáciu distribúcie. Trust Liugao pre špičkové riešenia v rozvádzačoch vysokého napätia, navrhnuté na zvýšenie účinnosti a spoľahlivosti v distribučných systémoch. Tento rozvádzač, ktorý je pozoruhodný svojou jednoduchou štruktúrou, flexibilnou prevádzkou, spoľahlivým blokovaním a pohodlnou inštaláciou, poskytuje technické riešenia prispôsobené rôznym aplikáciám a požiadavkám používateľov. . Vďaka technológii snímania napätia a prúdu, novým ochranným zariadeniam relé a pokročilému technickému výkonu spĺňa prísne prevádzkové požiadavky miest, ako sú nemocnice a letiská. Jeho prispôsobivosť zaisťuje, že dokáže plne uspokojiť vyvíjajúce sa potreby trhu.

Primárny spínač v rozvádzači XGN15-12 (typ VCB) využíva VCB série VS1-12, VCB série ABB VD4-12 alebo VCB série Schneider EV12. Vákuový istič vyniká vypínaním skratových vysokých prúdov a menovitých zaťažovacích prúdov. Pri koordinácii so súvisiacimi komponentmi umožňuje ochranu vedení a rôznych záťaží, dosahuje selektívne pôsobenie medzi úrovňami napájacieho vedenia a zlepšuje riadiace a ochranné funkcie napájacieho systému, čo v konečnom dôsledku zlepšuje kvalitu napájania.

Prevádzkové prostredie 11KV VN vzduchom izolovaného rozvádzača vysokého napätia

1. Teplota okolia: -10C- -+40C

2. Teplota okolia: priemerná denná relatívna vlhkosť 95 % a nižšia:

Priemerná mesačná relatívna vlhkosť vzduchu 90 % a menej:

3. Maximálna nadmorská výška miesta inštalácie zariadenia: 1000 m

4. Stupeň seizmického praskania nesmie presiahnuť 8 stupňov.

5. Miesta bez vážneho znečistenia, chemickej korózie a silných vibrácií.

Charakteristiky vzduchom izolovaného rozvádzača 11KV vysokého napätia MV

Plynom izolovaná kruhová rozvodná jednotka XGN spĺňa národnú normu GB3906--91 aj medzinárodnú elektrickú normu IEC298 a vyznačuje sa robustnou funkciou blokovania „piati-proof“. Hlavný vypínač rozvádzača obsahuje vákuový istič série zN28A-12, ktorý predstavuje kombináciu rozumnej konštrukcie, bezpečnosti, spoľahlivosti, ľahkej obsluhy a pohodlnej údržby.

Špecifikácia vzduchom izolovaného rozvádzača 11KV vysokého napätia MV

Menovité napätie	KV	3,6,10
Maximálne pracovné napätie	KV	3.6, 7.2, 12
Menovitý prúd	A	1000	1250 ~ 3000
Menovitý vypínací prúd (efektívna hodnota)	THE	20,25	31,5,40
Menovitý zapínací prúd (špičkový)	THE	50,63	80 100
Menovitý špičkový výdržný prúd (špičkový)	THE	50,63	80 100
Menovitý špičkový výdržný prúd (efektívna hodnota)	THE	20,25	31,5,40
Čas tepelnej stability	S	4
Trieda ochrany		IP3X
Autobusový systém		Jediný autobus	Jeden autobus s obchvatom
Operačné metódy		Elektromagnetické (CD17)	Typ pružinového zásobníka energie (CT19)
Obrys matný.	mm	1100 x 1200 x 2650 (štandardné)
Hmotnosť	kg	Asi 1000-1300
