Panel rozvádzača kruhovej hlavnej jednotky 12KV

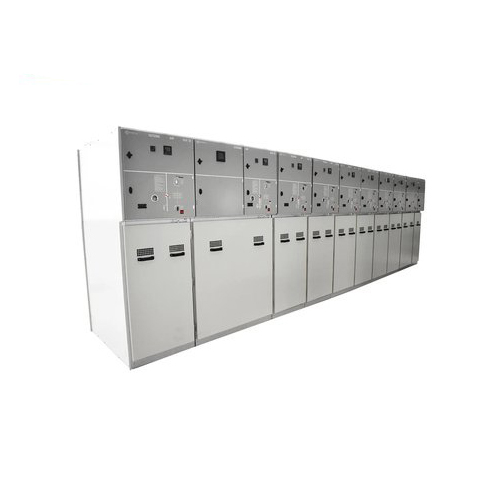

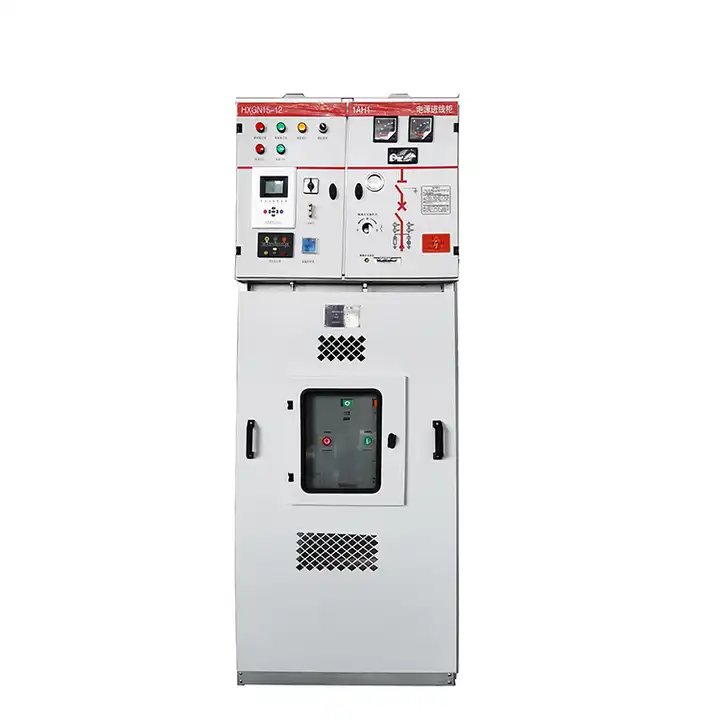

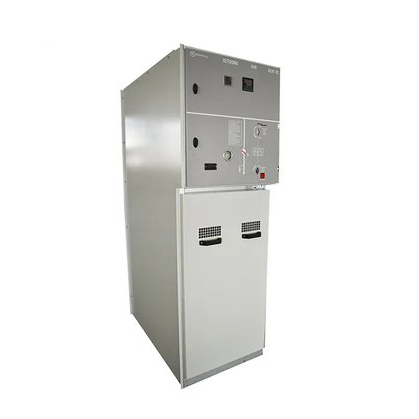

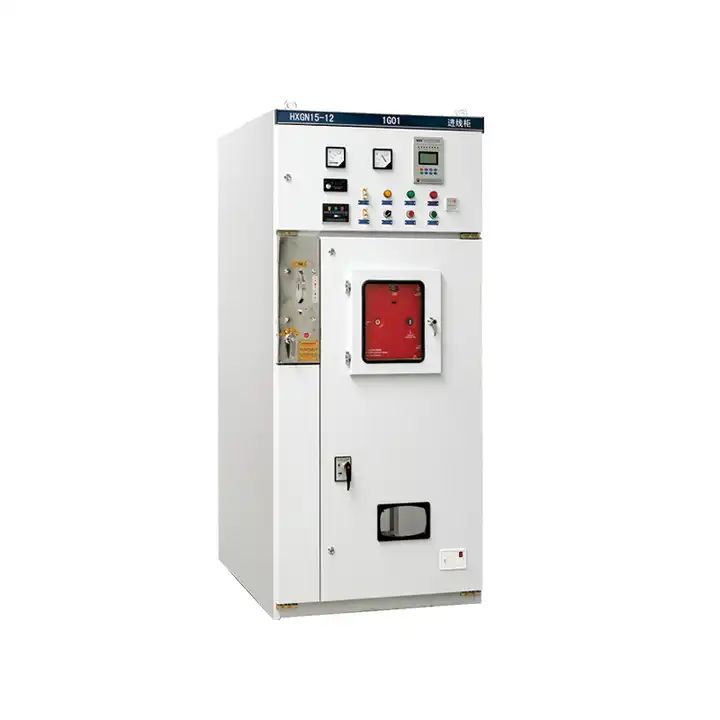

Rozvádzačový panel 12KV kruhovej hlavnej jednotky vyrobený spoločnosťou Liugao. Kovový kruhový rozvádzač HXGN15-12 inteligentného typu je navrhnutý na použitie v trojfázovom striedavom systéme s menovitým napätím 12 kV, menovitou frekvenciou 50 Hz a menovitým prúdom 630 A. Slúži na účely elektrického napájania kruhovej siete a napájania radiačných koncových zariadení, najmä v scenároch delenia káblových vedení a pripájania odbočiek. Rozvádzač je vybavený viacslučkovou napájacou jednotkou s izoláciou plynu SF6 a koncovým zariadením napájača (FTU) dovezené z Kórey. Predovšetkým obsahuje pokročilé funkcie, ako je diaľková signalizácia, telemetria, diaľkové ovládanie a detekcia poruchového prúdu. Primárne využívaný ako distribučný automatizačný systém sa ukazuje ako výhodný pre mestské napájacie centrá a aplikácie káblových rozvodov.

Odoslať dopyt

Popis produktu

Liugao, popredný dodávateľ vysokonapäťových rozvádzačov, Rám skrine je montážneho typu, ktorý ponúka stabilitu, spoľahlivosť a pohodlnú montáž. Je dostatočne všestranný na konfiguráciu ako jednotka kruhovej siete a podporuje rôzne režimy pripojenia.

Krúžková hlavná jednotka má kompaktnú veľkosť, nízku hmotnosť, malý pôdorys a jednoducho sa inštaluje. Vo svojom dizajne uprednostňuje efektivitu a jednoduchosť.

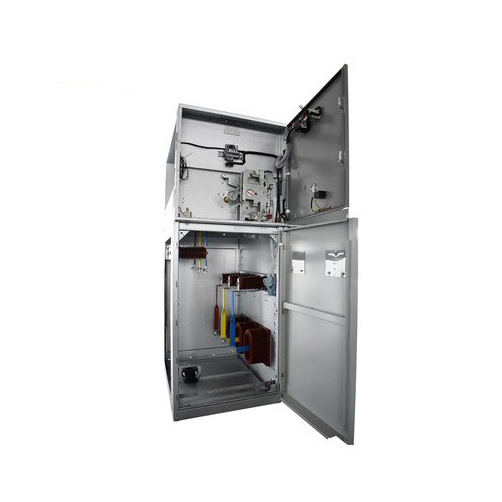

Jednotka obsahuje samostatné barbar, vypínač a kontrolné miestnosti, z ktorých každá je udržiavaná v zabezpečenom stave. Skriňa aj jej komponenty sú dôkladne uzemnené, aby bola zaistená osobná bezpečnosť operátorov a pracovníkov údržby.

Kruhová hlavná jednotka je kompatibilná so záťažovými spínačmi FN12-12D a FN25-12D, čo poskytuje flexibilitu a prispôsobivosť v jej konfigurácii.

Vďaka pokročilému a spoľahlivému mechanickému blokovaciemu systému jednotka spĺňa prísne požiadavky päťnásobnej ochrany, čím zaisťuje zvýšenú bezpečnosť a ochranu pri jej prevádzke.

Prevádzkové prostredie rozvádzača 12KV kruhovej hlavnej jednotky

1. Teplota vzduchu: Maximálna teplota: +40℃; Minimálna teplota: -35 ℃

2. Vlhkosť: Priemerná mesačná vlhkosť 95%; Priemerná denná vlhkosť 90%.

3. Nadmorská výška: Maximálna nadmorská výška inštalácie: 2500 m

4. Okolité ovzdušie zjavne neznečistené korozívnymi a horľavými plynmi, parami atď.

5. Žiadne časté prudké otrasy.

Charakteristiky rozvádzača 12KV kruhovej hlavnej jednotky

Kryt, dvierka a horná komora tejto jednotky prechádzajú dôkladným striekaním, ktoré zaisťuje ochranný a jednotný povrch. Všetky skrine sú vybavené hlavnou uzemňovacou prípojnicou, ktorá uľahčuje tesné pripojenie v blízkosti skrine. Kovové komponenty, vrátane uzemňovacích spínačov a blokovacích častí, sú starostlivo spojené s uzemňovacou prípojnicou. Medzi časťami spojenými skrutkami sa používajú medené opletené spojenia, aby sa zabezpečila kontinuita.

Na riadenie uvoľňovania plynu a zabránenie vzniku vnútorných horiacich oblúkov sú v zadnej časti skrine umiestnené dvierka na uvoľnenie tlaku. Horná doska je bezpečne pripevnená skrutkami, čo umožňuje jej ľahké otvorenie zvonku pre pripojenie zbernice. Horná komora pomocných zariadení ponúka flexibilitu pri inštalácii svoriek a iných komponentov. Zdvihnutím malej komory možno účinne dosiahnuť ochranu relé.

Najmä odpínač záťaže a uzemňovací spínač využívajú blokovanie blokového typu, zatiaľ čo uzemňovací spínač a dvere využívajú donucovacie blokovanie. Po špecifickej postupnosti krokov – zatvorenie dverí, zapnutie uzemňovacieho spínača a zatvorenie odpínača záťaže – sa dosiahne automatické blokovanie. Táto sekvenčná prevádzka slúži na predchádzanie poruchám a zvýšenie celkovej bezpečnosti systému.

Špecifikácia panela rozvádzača 12KV kruhovej hlavnej jednotky

Nie	Položka		Jednotka	Parameter
1	Maximálne systémové napätie		kV	12	15	24	40.5
1	Menovité napätie		kV	7.2, 11	13.8, 15	17,5, 20, 22	30, 33, 36
2	Menovitý prúd		A	630/1250
3	Menovitá frekvencia		Hz	50/60
4	1min Výdržné napätie výkonovej frekvencie	Fáza k fáze, fáza k zemi	kV	42	48	55	85
		Zlomenina	kV	48	55	65	95
5	Bleskové impulzné napätie	Fáza k fáze, fáza k zemi	kV	75	90	125/150	170
		Zlomenina	kV	85	105	150/160	185
6	Krátkodobá výdrž prúdu	Hlavný okruh	kA	25/2s
		Uzemňovací obvod	kA	25/2s
7	Menovitý výdržný prúd (špičkový)		kA	63			50
8	Menovitý prenosový prúd		A	1300-1700
9	Menovitý záťažový obvod vytvárania prúdu		A	630
10	Menovitý vypínací prúd nabíjania kábla (linky).		A	október-50
11	Vypínací prúd bez záťažového transformátora		A	20
12	Vypínací prúd kábla pri poruche uzemnenia		A	100			80
13	Menovitý skratový vypínací prúd (špičkový)		kA	20
14	Menovitý skratový zapínací prúd (špičkový)		kA	63			50
15	Úroveň ochrany			IP4X
16	Životnosť vypínača záťaže		krát	5000
17	Životnosť uzemňovacieho spínača		krát	5000
