Aké sú kľúčové úvahy pri výbere vysokonapäťových ističov?

Výber aVysokonapäťový ističje jedným z najdôslednejších rozhodnutí, ktoré inžinier energetického systému urobí. Nie je to jednoduché obstarávanie; ide o strategickú voľbu, ktorá na desaťročia ovplyvňuje bezpečnosť, spoľahlivosť a ekonomický výkon celej elektrickej siete. Zle zvolený vysokonapäťový istič môže viesť ku katastrofálnej poruche zariadenia, dlhším výpadkom napájania a značným finančným stratám. Naopak, dobre zvolený istič zvyšuje stabilitu systému, minimalizuje prestoje a poskytuje dlhú životnosť so zvládnuteľnými nárokmi na údržbu. Výzvou je, že proces výberu zahŕňa komplexnú súhru elektrických, mechanických, environmentálnych a ekonomických faktorov. Tento článok poskytuje štruktúrovaný rámec, ktorý inžinierov prevedie týmto kritickým rozhodnutím, pričom čerpá z desaťročí priemyselných skúseností a praktických znalostí z oblasti.

Táto príručka rozoberie proces výberu a preskúma základné parametre, ktoré je potrebné zvážiť, od základných elektrických parametrov až po pokročilé funkcie monitorovania stavu, ktoré sú teraz k dispozícii. Preskúmame dominantné technológie – SF6, vákuum a vznikajúce ekologicky efektívne alternatívy – a prediskutujeme ich príslušné silné a slabé stránky pre rôzne aplikácie. Budeme sa zaoberať aj praktickou realitou inštalácie, prevádzky a údržby, aby sme zabezpečili, že vybraný vysokonapäťový istič nielenže spĺňa technické špecifikácie, ale je v súlade aj s prevádzkovými možnosťami energetického alebo priemyselného zariadenia. Pochopením kľúčových aspektov uvedených v tomto článku môžu inžinieri robiť informované a sebavedomé rozhodnutia, ktoré zabezpečia dlhodobú integritu ich energetických systémov. Naša továreň naLugao Power Co., Ltd.vyrába vysokonapäťové ističe už viac ako dve desaťročia a tieto poznatky sme zhromaždili z našich rozsiahlych skúseností s poskytovaním riešení zákazníkom na celom svete.

Obsah

• 1. Základ: Aké sú kritické elektrické hodnotenia?
• 2. Rozhodnutie o technológii: Ktoré prerušovacie médium je pre vás to pravé?
• 3. Úvahy o životnom prostredí a inštalácii: Kde bude fungovať?
• 4. Ekonomika vlastníctva: Nad rámec kúpnej ceny
• 5. Zabezpečenie budúcnosti: Ako budete udržiavať a monitorovať Breaker?
• Častéy Otázky (FAQ)
• Záver a ďalšie kroky

1. Základ: Aké sú kritické elektrické hodnotenia?

Predstavte si inžiniera rozvodne, ktorý má za úlohu modernizovať 145 kV rozvodňu. Projekt vyžaduje nový vysokonapäťový istič na ochranu kritického prenosového vedenia. Existujúca infraštruktúra obsahuje transformátor dimenzovaný na 40 MVA a úroveň poruchy na zbernici bola vypočítaná na 40 kA. Proces výberu začína sériou základných elektrických menovitých hodnôt, ktoré definujú schopnosť ističa. Tieto hodnotenia nie sú ľubovoľné čísla; sú matematickým vyjadrením schopnosti ističa pracovať bezpečne a spoľahlivo v elektrickom prostredí elektrizačnej sústavy. Technik musí dôsledne vyhodnotiť každé hodnotenie, aby sa uistil, že vybrané zariadenie nie je podhodnotené alebo prehnané. Nasledujúca tabuľka predstavuje primárne elektrické parametre a ich praktický význam.

Základom výberu je menovité napätie. Je to maximálne trvalé napätie, ktoré vysokonapäťový istič vydrží. Pre 145 kV systém musí byť istič dimenzovaný na minimálne 145 kV. Je však dôležité zvážiť aj maximálne prevádzkové napätie, ktoré môže byť o niečo vyššie ako menovité napätie. Menovitý prúd musí byť dostatočný na to, aby uniesol normálne zaťaženie, s rezervou pre budúci rast. Skratový vypínací prúd je však najkritickejším bezpečnostným hodnotením. Definuje maximálny poruchový prúd, ktorý môže vysokonapäťový istič bezpečne prerušiť. Ak je toto hodnotenie príliš nízke, istič môže v prípade poruchy katastrofálne zlyhať. V Lugao Power Co., Ltd. ponúkame rad vysokonapäťových ističov s rôznymi schopnosťami skratového vypínania, aby vyhovovali rôznym systémovým požiadavkám, čím zaisťujeme, že zariadenie nie je ani prehnane, ani nedostatočne špecifikované.

TRV je možno najjemnejšie, ale rovnako dôležité hodnotenie. Keď istič preruší poruchu, na rozpínacích kontaktoch sa objaví napäťový prechod. Tento TRV je charakterizovaný svojou amplitúdou, rýchlosťou vzostupu a frekvenciou. Vysokonapäťový istič musí byť navrhnutý tak, aby vydržal TRV bez opätovného zapálenia oblúka. TRV je určená impedanciou systému a bodom na vlne, pri ktorom dôjde k prerušeniu. Pre konkrétnu aplikáciu sa musí TRV vypočítať alebo získať zo systémových štúdií a porovnať s menovitou schopnosťou TRV ističa. Technický tím našej továrne poskytuje podporu pri posudzovaní týchto zložitých parametrov a pomáha zákazníkom vybrať si vysokonapäťový istič, ktorý je dokonale prispôsobený prechodovým charakteristikám ich špecifickej siete.

2. Rozhodnutie o technológii: Ktoré prerušovacie médium je pre vás to pravé?

Po definovaní elektrických hodnôt stojí inžinier pred zásadným technologickým rozhodnutím: aký typ prerušovacieho média by mal použiť vysokonapäťový istič? Trhu dominujú tri hlavné technológie: plyn SF6, vákuum a ropa. V nových zariadeniach sú však olejové lapače čoraz zriedkavejšie a priemysel aktívne vyvíja ekologicky efektívne alternatívy. Každá technológia má odlišné vlastnosti, vďaka ktorým je vhodná pre rôzne aplikácie. Rozhodnutie nie je len otázkou nákladov; zahŕňa hodnotenie výkonu, vplyvu na životné prostredie, potreby údržby a špecifických prevádzkových podmienok inštalácie. Pozrime sa podrobne na každú z kľúčových technológií.

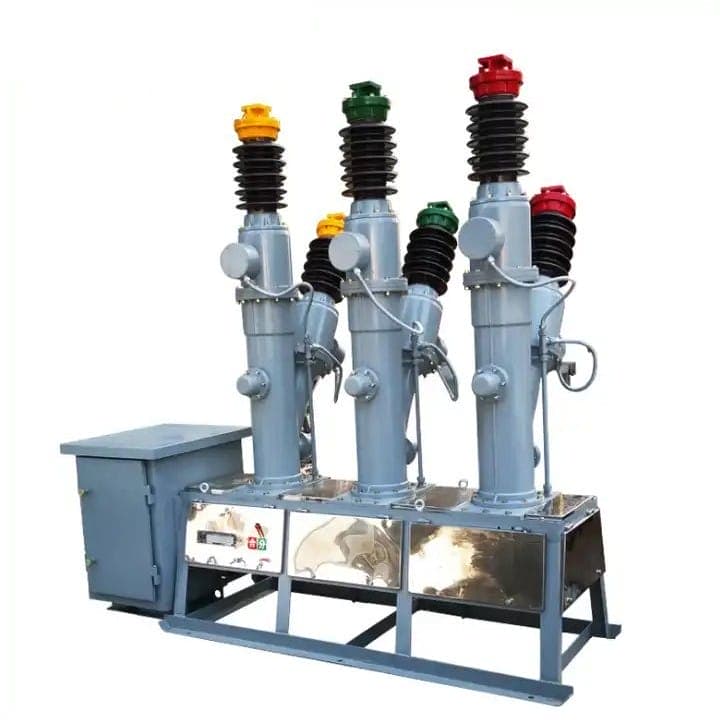

Ističe SF6sú dominantnou technológiou pre vysokonapäťové aplikácie (72,5 kV a vyššie). Používajú plynný fluorid sírový (SF6) ako izolačné médium a médium na zhášanie oblúka. SF6 je vysoko elektronegatívny, čo znamená, že absorbuje voľné elektróny z oblúka, rýchlo deionizuje medzeru a zabraňuje opätovnému zapáleniu oblúka. Táto vlastnosť robí ističe SF6 výnimočne účinnými pri prerušovaní poruchových prúdov, s vysokou prúdovou zaťažiteľnosťou a krátkymi časmi prerušenia. Sú tiež kompaktné a vyžadujú menej miesta ako iné technológie. SF6 je však silný skleníkový plyn s potenciálom globálneho otepľovania (GWP) 23 500-krát vyšším ako CO2. To viedlo k zvýšenej kontrole a nariadeniam o jeho používaní. Naša továreň v Lugao vyvinula rad vysokonapäťových ističov SF6 s mierou úniku menej ako 0,1 % za rok, čím sa výrazne znižuje ich vplyv na životné prostredie.

Vákuové ističesú dominantnou technológiou pre aplikácie vysokého napätia (do 40,5 kV). Ako prerušovacie médium používajú vákuum. Keď sa kontakty rozdelia, oblúk je uzavretý vo vákuovom prerušovači. Oblúk zhasne pri prvej nule prúdu, pretože vákuum neposkytuje žiadnu vodivú cestu pre opätovné zapálenie oblúka. Vákuové lámačky sú vysoko spoľahlivé, vyžadujú veľmi malú údržbu a sú šetrné k životnému prostrediu. Nemožno ich však použiť pri vyšších napätiach, pretože dielektrická pevnosť vákuového zhášadla je obmedzená. Sú citlivé aj na prepätia, ktoré vznikajú napríklad pri spínaní nezaťažených transformátorov. Pre vysokonapäťové aplikácie je jeden vákuový prerušovač nepostačujúci a bolo by potrebných viacero prerušovačov v sérii, čo zvyšuje zložitosť a náklady.

Ekologicky efektívne alternatívyvznikajú ako reakcia na environmentálne obavy súvisiace s SF6. Tieto technológie využívajú plyny s oveľa nižším GWP, ako je AirPlus (zmes dusíka a kyslíka so stopovým množstvom fluórketónu) alebo iné syntetické plyny. Tieto plyny ponúkajú podobný dielektrický výkon a výkon pri zhášaní oblúka ako SF6, ale s GWP, ktorý je 100 až 2 000-krát nižší. To je významná výhoda pre verejné služby a priemyselné odvetvia, ktoré sa snažia znížiť svoju uhlíkovú stopu. Tieto alternatívy však ešte nie sú tak široko používané ako SF6 a môžu vyžadovať väčšie kryty ističov alebo rôzne mechanické konštrukcie. Naša továreň aktívne vyvíja vysokonapäťový istič s použitím ekologicky účinných plynov, čím zaisťuje našim zákazníkom životaschopnú a environmentálne zodpovednú cestu vpred.

Nasledujúca tabuľka poskytuje stručné zhrnutie kľúčových úvah pre každú technológiu.

3. Úvahy o životnom prostredí a inštalácii: Kde bude fungovať?

Fyzické prostredie, v ktorom bude vysokonapäťový istič inštalovaný, je rozhodujúcim faktorom pri jeho výbere. Rovnaký istič, ktorý funguje bezchybne vo vnútornej rozvodni s riadenou klímou, môže predčasne zlyhať v pobrežnom prostredí so soľnou hmlou alebo v púštnom prostredí s extrémnym teplom a prachom. Inžinieri musia vyhodnotiť podmienky prostredia na navrhovanom mieste inštalácie a zosúladiť ich s vhodnou konštrukciou ističa. Kľúčovými faktormi prostredia, ktoré je potrebné zvážiť, sú: okolitá teplota, vlhkosť, nadmorská výška, úroveň znečistenia, seizmická aktivita a prítomnosť korozívnych látok. Každý z týchto faktorov môže významne ovplyvniť spoľahlivosť a životnosť vysokonapäťového ističa.

Teplotaje prvoradým záujmom. Prevádzkový mechanizmus, izolačný plyn (v prípade SF6 alebo ekologicky účinných alternatív) a dielektrické vlastnosti izolácie závisia od teploty. Napríklad plyn SF6 sa pri nízkych teplotách (približne -25 °C pri 5 baroch) skvapalňuje, čo znižuje jeho izolačnú a vypínaciu schopnosť. Na vyriešenie tohto problému sú ističe SF6 inštalované v chladnom podnebí vybavené ohrievačmi a systémami monitorovania hustoty plynu, ktoré zisťujú poklesy tlaku plynu spôsobené skvapalňovaním. Podobne môže extrémne teplo urýchliť starnutie izolačných materiálov a zvýšiť opotrebovanie mechanických komponentov. Naša továreň ponúka vysokonapäťový istič so širokou škálou možností prevádzkových teplôt, vrátane balíkov pre chladné počasie pre inštalácie v arktických podmienkach.

Nadmorská výškaje ďalším dôležitým faktorom. S rastúcou nadmorskou výškou klesá tlak vzduchu, čo znižuje dielektrickú pevnosť vzduchu. Pri vonkajších inštaláciách nad 1000 metrov je potrebné zväčšiť izolačné vzdialenosti. Pri prerušovačoch SF6 sa tlak plynu zvyčajne nastavuje tak, aby kompenzoval znížený atmosférický tlak.Znečisteniez priemyselných oblastí, pobrežných oblastí alebo poľnohospodárskych zón môže viesť k nahromadeniu vodivých nečistôt na izolátoroch, čím sa zvyšuje riziko vonkajších preskokov. Rieši sa to špecifikáciou izolantov s vyššou povrchovou vzdialenosťou, prípadne aplikáciou protikontaminačných náterov. Naša továreň v Lugao poskytuje vysokonapäťový istič s prispôsobiteľnými úrovňami izolácie, aby spĺňali špecifické požiadavky na triedu znečistenia miesta inštalácie.

Seizmická aktivitatreba brať do úvahy v oblastiach náchylných na zemetrasenia. Vysokonapäťový istič musí byť schopný odolať dynamickému zaťaženiu generovanému seizmickou udalosťou. To zahŕňa návrh nosnej konštrukcie a zabezpečenie, aby mechanické komponenty ističa odolali vynútenému zrýchleniu. Korozívne prostredie, aké sa nachádza v blízkosti pobrežných oblastí alebo v chemických závodoch, si vyžaduje osobitnú pozornosť pri výbere materiálu. Upevňovacie prvky z nehrdzavejúcej ocele, nátery odolné voči korózii na kryte a starostlivé utesnenie všetkých komponentov sú nevyhnutné na zabránenie predčasného zlyhania. Po dôkladnom vyhodnotení týchto environmentálnych faktorov môžu inžinieri vybrať vysokonapäťový istič, ktorý je nielen elektricky vhodný, ale aj dostatočne fyzicky odolný, aby odolal náročným prevádzkovým podmienkam.

4. Ekonomika vlastníctva: Nad rámec kúpnej ceny

Počiatočná nákupná cena vysokonapäťového ističa je často najviditeľnejším nákladom, ale je to len zlomok celkových nákladov na vlastníctvo počas životnosti zariadenia. Komplexná ekonomická analýza musí zohľadňovať nielen obstarávaciu cenu, ale aj náklady na inštaláciu, priebežnú údržbu a prevádzkové náklady a náklady na prípadnú likvidáciu alebo výmenu. Výber ističa s vyššími počiatočnými nákladmi, ale nižšími požiadavkami na údržbu môže byť z dlhodobého hľadiska výrazne ekonomickejší. Naopak, výber lacného a nekvalitného ističa môže viesť k častým poruchám, vysokým nákladom na údržbu a drahým prestojom. Ekonomické rozhodnutie musí byť založené na analýze nákladov životného cyklu, ktorá odráža špecifický prevádzkový kontext zariadenia.

Náklady na inštaláciusa môže výrazne líšiť v závislosti od typu a konštrukcie vysokonapäťového ističa. Ističe SF6 vyžadujú špeciálne zariadenie na manipuláciu s plynom a vyškolený personál na inštaláciu, čo zvyšuje náklady. Vákuové ističe sú zvyčajne jednoduchšie na inštaláciu.Náklady na údržbusú významnou súčasťou nákladov životného cyklu. Ističe SF6 vyžadujú pravidelnú údržbu vrátane kontroly tlaku plynu, opotrebovania kontaktov a mechanickej prevádzky. Postupy manipulácie s plynom sa musia prísne dodržiavať. Na rozdiel od toho sú vákuové kladivá utesnené na celú dobu životnosti a vyžadujú veľmi malú údržbu. Frekvencia údržby a náklady na náhradné diely musia byť zohľadnené v ekonomickej analýze.

Prevádzkové nákladyzahŕňajú straty energie v hlavných kontaktoch ističa, ktoré sú zvyčajne malé, ale nie zanedbateľné.Náklady na prestojesú možno najvýznamnejšou premennou. V mnohých odvetviach môže hodinový výpadok stáť desiatky tisíc dolárov v strate produkcie. Spoľahlivejší vysokonapäťový istič s nižšou pravdepodobnosťou zlyhania môže poskytnúť značný ekonomický prínos znížením rizika nákladných výpadkov. Aby sme zákazníkom pomohli s touto analýzou, naša továreň v Lugao Power Co., Ltd. ponúka službu hodnotenia nákladov životného cyklu, ktorá poskytuje podrobné porovnanie celkových nákladov na vlastníctvo pre rôzne možnosti ističov.

5. Zabezpečenie budúcnosti: Ako budete udržiavať a monitorovať Breaker?

Výber vysokonapäťového ističa nie je rozhodnutím, ktoré končí, keď je zariadenie pod napätím. Dlhodobý výkon a spoľahlivosť ističa závisí od dobre naplánovanej stratégie údržby a monitorovania. Požiadavky na údržbu sa líšia v závislosti od technológie, ale na zabezpečenie desaťročia spoľahlivej služby je nevyhnutný proaktívny prístup. Trend v tomto odvetví smeruje k údržbe založenej na stave, ktorá využíva nepretržité monitorovanie kľúčových parametrov vysokonapäťového ističa na predpovedanie, kedy je potrebná údržba, namiesto spoliehania sa na pevný plán. Tento prístup maximalizuje dostupnosť ističa a minimalizuje riziko neočakávaných porúch.

Medzi kľúčové parametre, ktoré by sa mali monitorovať, patria: časovanie ovládacieho mechanizmu, dráha kontaktu a odpor, hustota a tlak plynu SF6, teplota kritických komponentov a stav elektrického obvodu. Moderný vysokonapäťový istič môže byť vybavený snímačmi, ktoré nepretržite monitorujú tieto parametre a hlásia ich do centrálneho riadiaceho systému. To umožňuje tímom údržby identifikovať problémy včas, skôr ako sa stanú vážnymi. Výrobky vysokonapäťových ističov našej továrne sú kompatibilné s radom systémov monitorovania stavu, čo umožňuje našim zákazníkom implementovať stratégiu údržby založenú na stave. Poskytujeme tiež komplexné školenia personálu údržby o kontrole, testovaní a opravách našich zariadení.

Často kladené otázky (FAQ)

Otázka 1: Ako určím správnu skratovú vypínaciu schopnosť pre moju aplikáciu?

Odpoveď: Skratová vypínacia schopnosť musí byť rovnaká alebo väčšia ako maximálny vypočítaný poruchový prúd v mieste inštalácie ističa. Toto je určené podrobnou štúdiou energetického systému, ktorá zvažuje zdroje poruchového prúdu (generátory, sieť), impedanciu transformátorov, prenosových vedení a káblov a konfiguráciu systému. Štúdia vytvorí hodnotu pre symetrický skratový prúd (kA) a pomer X/R, ktorý určuje asymetrický prúd. Menovitý skratový vypínací prúd ističa, ktorý je symetrickou hodnotou, musí byť väčší ako vypočítaný symetrický prúd a istič musí byť schopný aj prerušiť asymetrický prúd. Náš inžiniersky tím v Lugao Power Co., Ltd. môže pomôcť pri tomto výpočte.

Otázka 2: Aký je rozdiel medzi mŕtvou nádržou a aktívnym ističom nádrže?

Odpoveď: Vo vysokonapäťovom ističi s mŕtvou nádržou je prerušovač umiestnený v uzemnenom kovovom kryte. To poskytuje jasnú bezpečnostnú výhodu, pretože vysoké napätie je uzavreté a kryt je na potenciáli zeme. Zvyčajne sa ľahšie udržiavajú a ponúkajú väčšiu flexibilitu dizajnu pre ďalšie zariadenia, ako sú CT. V živom ističi nádrže je prerušovač umiestnený pod vysokým napätím a nádrž nie je uzemnená. Prerušovače nádrží pod prúdom sú ľahšie a majú nižšie dielektrické straty, vďaka čomu sú pre niektoré aplikácie efektívnejšie. Výber závisí od konkrétneho návrhu rozvodne a inžinierskej filozofie spoločnosti.

Otázka 3: Ako si mám vybrať medzi ističom SF6 a ekologicky efektívnou alternatívou?

Odpoveď: Výber závisí od požiadaviek aplikácie a environmentálnych priorít prevádzkovateľa. Ističe SF6 majú osvedčenú vysokú spoľahlivosť a vynikajúcu vypínaciu schopnosť a sú dostupné pre všetky napäťové úrovne. Ekologicky efektívne alternatívy, ako je AirPlus, ponúkajú výrazne nižší GWP, vďaka čomu sú atraktívne pre organizácie, ktoré sa zaviazali k udržateľnosti. Tieto alternatívy však môžu mať vyššie počiatočné náklady a nemusia byť dostupné pre všetky úrovne napätia. Naša továreň v Lugao Power Co., Ltd. ponúka SF6 aj ekologicky efektívne možnosti, čo našim zákazníkom umožňuje zvoliť si rovnováhu medzi výkonom, nákladmi a environmentálnou zodpovednosťou.

Otázka 4: Aký význam má prechodové zotavovacie napätie (TRV) pri výbere ističa?

Odpoveď: TRV je napätie, ktoré sa objaví na kontaktoch vysokonapäťového ističa ihneď po prerušení oblúka. TRV môže byť zložité, s vysokou rýchlosťou nárastu a špičkovou hodnotou a závisí od indukčnosti a kapacity systému. Vysokonapäťový istič musí byť schopný odolať TRV bez obmedzovania. Toto je kritický faktor pri určovaní schopnosti prerušenia, najmä pre ističe umiestnené v blízkosti transformátorov alebo reaktorov. Inžiniersky tím našej továrne môže pomôcť posúdiť požiadavky TRV pre vašu špecifickú aplikáciu a vybrať istič s vhodnou menovitou schopnosťou TRV.

Otázka 5: Ako často je potrebné udržiavať vysokonapäťový istič?

Odpoveď: Frekvencia údržby závisí od typu ističa a prevádzkových podmienok. Ističe SF6 zvyčajne vyžadujú kontrolu a údržbu v intervaloch 5-10 rokov, v závislosti od odporúčaní výrobcu a počtu operácií. Údržba zahŕňa kontrolu hustoty plynu, opotrebovania kontaktov a ovládacieho mechanizmu. Vďaka integrácii systémov monitorovania stavu môžeme prejsť na prístup údržby založenej na stave, kde sa údržba vykonáva len vtedy, keď údaje z monitorovania naznačujú potrebu.

Záver: Správna voľba pre spoľahlivú budúcnosť

Výber správneho vysokonapäťového ističa je zásadným technickým rozhodnutím, ktoré ovplyvňuje bezpečnosť, spoľahlivosť a ekonomický výkon energetického systému na desaťročia. Dôkladným zvážením elektrických parametrov, technologických možností, environmentálnych faktorov, nákladov na životný cyklus a stratégií údržby môžu inžinieri urobiť informované rozhodnutia, ktoré zabezpečia dlhodobú integritu ich siete. Rozhodnutie si vyžaduje hlboké pochopenie požiadaviek aplikácie a dôkladné vyhodnotenie dostupných možností. V Lugao Power Co., Ltd. sme odhodlaní podporovať našich zákazníkov počas celého výberového procesu, poskytovať odborné poradenstvo, spoľahlivé produkty a komplexnú popredajnú podporu.
