Ako vyvažujú vysokonapäťové ističe spoľahlivosť, účinnosť a bezpečnosť v energetických systémoch?

V obrovskej hučiacej sieti modernej elektrickej siete zúri tichý boj. Na jednej strane požiadavka na spoľahlivú, neprerušovanú energiu prúdi cez stovky kilometrov prenosových vedení a transformátorov. Na druhej strane stále prítomná hrozba porúch – údery blesku, spadnuté stromy, poruchy zariadení – ktoré môžu systém šíriť deštruktívnymi prúdmi. Strážcovia tejto krehkej rovnováhy súVysokonapäťový istič. Nie sú to len spínače; sú to sofistikované elektromechanické systémy, ktoré musia vykonávať paradoxne jednoduchú, no nesmierne zložitú úlohu: prenášať normálny záťažový prúd bez straty po celé roky, no v priebehu milisekúnd prerušiť obrovský prúd pri poruche. Toto je jadro inžinierskej výzvy: ako vysokonapäťový istič vyvažuje tri kritické piliere prevádzky energetického systému – spoľahlivosť, účinnosť a bezpečnosť – ktoré sa často ťahajú opačnými smermi?

Odpoveď spočíva v kombinácii pokročilých fyzikálnych princípov, starostlivého inžinierskeho dizajnu a inteligentnej systémovej integrácie. Spoľahlivosť sa dosahuje použitím robustných materiálov, viacerých bezpečnostných rezerv a prediktívnej diagnostiky. Účinnosť je optimalizovaná prostredníctvom nízkoodporových kontaktov, minimálnej prevádzkovej energie a dlhých intervalov údržby. Bezpečnosť je zaistená použitím inertných médií na zhášanie oblúka, robustných blokovaní a možností diaľkového ovládania. Vysokonapäťový istič musí slúžiť ako dokonalý vodič za normálnych podmienok a dokonalý izolátor pri poruchových podmienkach – dualita, ktorá sa dosahuje presným ovládaním oblúka. Rovnováha nie je statickým bodom, ale dynamickým, vyvíjajúcim sa cieľom, keďže technológia napreduje a menia sa požiadavky siete. Tento článok rozoberie základné komponenty tejto rovnováhy a preskúma fyzické, mechanické a riadiace stratégie, ktoré umožňujú moderným vysokonapäťovým ističom vynikať vo všetkých troch pilieroch. Budeme tiež zdieľať technické špecifikácie a prevádzkové poznatky, ktoré informujú o návrhu a výbere týchto kritických komponentov.

Obsah

• 1. Fyzika prerušenia: Ako zhasne oblúk?
• 2. Pilier spoľahlivosti: Čo robí istič spoľahlivým po celé desaťročia?
• 3. Pilier účinnosti: Ako môže istič minimalizovať straty?
• 4. Bezpečnostný pilier: Ako sa dosahuje ochrana personálu a systému?
• 5. Zákon o vyrovnávaní: Ako sú tieto tri piliere v konflikte a ako spolupracujú?
• Často kladené otázky (FAQ)
• Záver: Budúcnosť dizajnu ističov

1. Fyzika prerušenia: Ako zhasne oblúk?

Aby sme pochopili, ako vysokonapäťový istič vyvažuje svoje hlavné ciele, musíme najprv pochopiť základnú fyziku zhášania oblúka. Keď sú kontakty časti ističa pod zaťažením, cez medzeru sa vytvorí elektrický oblúk. Tento oblúk je vysokoteplotná plazma, ktorá vedie prúd a ak nie je začiarknutá, bude naďalej prenášať poruchový prúd na neurčito. Úlohou ističa je prinútiť tento oblúk zhasnúť pri ďalšej nule prirodzeného prúdu. Výzvou je, že oblúk vytvára ionizovanú dráhu, ktorá sa môže rýchlo znovu zapáliť, keď napätie stúpa po nule prúdu. Kľúčom k úspešnému prerušeniu je deionizácia medzery a obnovenie jej dielektrickej pevnosti rýchlejšie, ako sa vytvorí prechodné zotavovacie napätie (TRV).

Primárnym mechanizmom na zhášanie oblúka v modernom vysokonapäťovom ističi je použitie média na zhášanie oblúka. Môže to byť plynný fluorid sírový (SF6), vákuum alebo olej, pričom každý má svoj vlastný súbor fyzikálnych vlastností. SF6 je elektronegatívny, čo znamená, že jeho molekuly ľahko zachytávajú voľné elektróny, čím bránia vytvoreniu oblúkového kanála. Vďaka tomu je mimoriadne účinný pri vysokom napätí aj pri vysokých prúdoch. Konštrukcia ističa využíva tento princíp: pohyblivý kontakt, spojený s nafukovacím valcom, stláča plyn SF6 počas otváracieho zdvihu. Tento stlačený plyn je potom nasmerovaný cez dýzu do oblasti oblúka, pričom zmetá ionizované častice a ochladzuje plazmu. Toto je fyzikálny princíp, ktorý umožňuje vysokonapäťovému ističu prerušiť obrovské poruchové prúdy len za 30-50 milisekúnd.

Vzťah medzi týmito konštrukčnými prvkami a celkovou rovnováhou ističa je dôverný. Výber prerušovacieho média určuje vplyv na životné prostredie, požiadavky na údržbu a fyzickú veľkosť zariadenia. SF6, aj keď je mimoriadne účinný, má vysoký potenciál globálneho otepľovania (GWP), čo vedie k rastúcemu tlaku na alternatívy. Vákuové ističe, zatiaľ čo ponúkajú vynikajúci výkon pri strednom napätí, vyžadujú viaceré spínacie jednotky v sérii pre vysokonapäťové aplikácie. Výber vypínacieho média je preto kľúčovým prvkom pri vyvažovaní, pretože priamo ovplyvňuje prevádzkovú spoľahlivosť, náklady a environmentálnu udržateľnosť ističa.

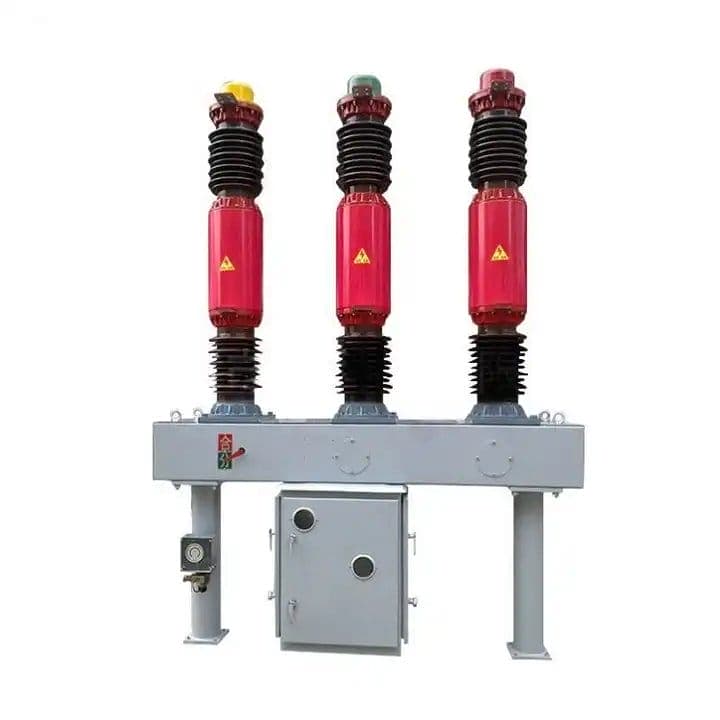

Naša továreň v Lugao vyvinula rad vysokonapäťových ističov, ktoré optimalizujú proces zhášania oblúka pre rôzne potreby aplikácií. Pre aplikácie na úrovni prenosu (≥72,5 kV) ponúkame ističe SF6 s pokročilou technológiou puffer a self-blasting, ktoré kombinujú vysokú skratovú vypínaciu schopnosť s nízkou prevádzkovou energiou. Mechanizmus samoodpalu využíva samotnú energiu oblúka na pomoc pri stláčaní plynu, čím sa znižuje mechanická energia potrebná od ovládacieho mechanizmu, čím sa zvyšuje celková účinnosť. Nasledujúca tabuľka ilustruje typický výkon prerušenia našich modelov vysokonapäťových ističov.

2. Pilier spoľahlivosti: Čo robí istič spoľahlivým po celé desaťročia?

V elektroenergetike je spoľahlivosť často najvyššou prioritou. Vysokonapäťový istič je strategickým aktívom a jeho zlyhanie môže mať katastrofálne následky. Spoľahlivosť nie je dosiahnutá jedinou vlastnosťou; je výsledkom zámernej filozofie dizajnu, ktorá zahŕňa výber materiálu, mechanický dizajn, odolnosť voči životnému prostrediu a prediktívnu diagnostiku. Moderný vysokonapäťový istič musí byť schopný zostať nečinný celé mesiace, dokonca roky, a potom, keď je to potrebné, musí s absolútnou istotou zapnúť. Dosiahnutie tejto úrovne spoľahlivosti je triumfom inžinierstva.

Základom spoľahlivosti je výber materiálu. Pre prúdovú dráhu je kontaktný systém obzvlášť dôležitý. Kontaktné povrchy sú zvyčajne postriebrené alebo zliatiny striebra a volfrámu, zvolené pre ich vysokú vodivosť a odolnosť voči kontaktnému zváraniu. Kontaktný tlak je starostlivo kontrolovaný, aby sa udržal nízky odpor bez toho, aby došlo k nadmernému opotrebovaniu počas dlhej zatvorenej polohy. Použité mazivá sú špeciálne formulované pre dlhú životnosť mechanického mechanizmu. Mazivá sa vyberajú pre ich schopnosť zachovať si svoje vlastnosti v širokom rozsahu teplôt, čím poskytujú konzistentnú prevádzku počas celej životnosti ističa. Nie sú to bežné komponenty; sú navrhnuté špeciálne pre náročné prostredie vysokonapäťových ističov.

Mechanická konštrukcia ovládacieho mechanizmu je rovnako dôležitá. Mechanizmus musí byť schopný pohybovať hmotou pohyblivej kontaktnej zostavy dostatočnou rýchlosťou, aby sa dosiahol požadovaný čas prerušenia, opakovane a spoľahlivo počas tisícok operácií. To sa dosahuje kombináciou pružinových, hydraulických alebo pneumatických systémov akumulácie energie. Pružinový mechanizmus, hoci je dizajnovo jednoduchší, musí mať pružiny, ktoré dokážu udržať svoju silu po celé desaťročia. To je dôvod, prečo sú pružiny často predpäté v továrni a mechanizmus je navrhnutý tak, aby minimalizoval počet pohyblivých častí, čím sa znižuje možnosť mechanického opotrebovania a zlyhania.

Odolnosť voči životnému prostrediu je ďalším kľúčovým prvkom spoľahlivosti. Vysokonapäťové ističe sú často inštalované vonku, kde sú vystavené dažďu, snehu, ľadu, soľnej hmle a extrémnym teplotám. Plyn SF6 vo vnútri prerušovača poskytuje čisté, kontrolované prostredie pre kontakty, ale vonkajšia konštrukcia musí byť chránená. Dosahuje sa to starostlivým dizajnom krytu, tesnení a použitím vysoko kvalitných materiálov odolných voči korózii. Použitý izolátor je kritický; keramické alebo polymérové ​​izolátory musia odolať napäťovému namáhaniu a znečisteniu životného prostredia. Naša továreň naLugao Power Co., Ltd.používa iba vysokokvalitné materiály a naše ističe sú testované tak, aby odolali extrémnym podmienkam, čo zaručuje dlhodobú spoľahlivosť.

Moderné ističe sú čoraz viac vybavené systémami monitorovania stavu. Tieto systémy monitorujú ovládací mechanizmus, tlak plynu, dráhu kontaktu a elektrický obvod. Tieto informácie sa používajú na predpovedanie porúch, čo umožňuje naplánovať údržbu skôr, ako sa vyskytne problém. Integrácia senzorov, ako sú napríklad prúdové a napäťové senzory z optických vlákien, poskytuje údaje o stave ističa v reálnom čase, čím sa údržba presúva z prístupu založeného na čase na prístup založený na podmienkach. Toto je budúcnosť spoľahlivosti: nielen zabezpečiť, aby vysokonapäťový istič fungoval, keď je to potrebné, ale vedieť, že bude fungovať so stále sa zvyšujúcim stupňom istoty. Kombináciou týchto prístupov dosahuje moderný vysokonapäťový istič úrovne spoľahlivosti, ktoré boli pred generáciou nepredstaviteľné.

3. Pilier účinnosti: Ako môže istič minimalizovať straty?

Účinnosť v kontexte vysokonapäťového ističa nie je o premene energie z jednej formy na druhú. Ide o minimalizáciu strát v bežnom prúdovom stave a zníženie energie potrebnej na prevádzku. Istič sedí v ceste toku energie 99,9 % času a akýkoľvek odpor v tejto ceste prispieva k tepelným stratám (straty I²R) a zníženiu účinnosti systému. Preto je rozhodujúca konštrukcia kontaktov a prúdová cesta. Kontaktný tlak musí byť dostatočný, aby sa minimalizoval prechodový odpor, ale zároveň dostatočne nízky, aby sa zabránilo nadmernému opotrebovaniu. Výber materiálu je kľúčovou premennou; napríklad postriebrené kontakty poskytujú cestu s mimoriadne nízkym odporom. Konštrukcia kontaktov je navyše optimalizovaná, aby sa predišlo horúcim miestam alebo lokálnemu zahrievaniu.

Prevádzková energia je ďalším faktorom účinnosti. Istič musí byť schopný rýchlo otvárať a zatvárať svoje kontakty. Energia potrebná na túto operáciu sa čerpá z akumulovaného zdroja energie, ako je nabitá pružina alebo hydraulický akumulátor. Minimalizácia potrebnej energie znižuje veľkosť a náklady mechanizmu, znižuje namáhanie komponentov a prispieva k celkovej účinnosti systému. Konštrukcia samoodpalu, kde energia oblúka pomáha pri stláčaní zhášacieho plynu, je ukážkovým príkladom tohto princípu. Použitím vlastnej energie oblúka na pomoc pri procese prerušenia sa zníži mechanická energia potrebná od ovládacieho mechanizmu, čím sa zlepší celková účinnosť zariadenia.

Ďalším dôležitým aspektom účinnosti je miera úniku plynu SF6. SF6 je drahý izolačný plyn a je tiež silným skleníkovým plynom. Akýkoľvek únik predstavuje finančné náklady aj vplyv na životné prostredie. Moderné vysokonapäťové ističe sú navrhnuté s extrémne nízkou mierou úniku. Vysokokvalitné tesnenia a presné výrobné štandardy zaručujú, že plyn zostane v zhášedle po celú dobu jeho životnosti. Tesniaca technológia v kombinácii s pokročilým monitorovaním hustoty plynu zaisťuje, že istič funguje pri optimálnom výkone bez úniku do životného prostredia.

Účinnosť vysokonapäťového ističa presahuje jeho vlastnú prevádzku do širšieho energetického systému. Poskytnutím rýchleho a spoľahlivého prerušenia poruchy istič minimalizuje riziko poškodenia zariadenia a výpadku prúdu, čo môže mať obrovské ekonomické náklady. Istič je kľúčovým komponentom moderného, ​​efektívneho energetického systému. Naše vysokonapäťové ističe sú navrhnuté nielen pre dokonalosť vo svojej vlastnej funkcii, ale aj preto, aby prispeli k celkovej účinnosti siete. Nižšie uvedená tabuľka uvádza kľúčové vlastnosti našich modelov ističov zvyšujúce účinnosť.

4. Bezpečnostný pilier: Ako sa dosahuje ochrana personálu a systému?

Bezpečnosť je v kontexte vysokonapäťového ističa mnohostranný koncept. Zahŕňa ochranu samotného energetického systému, ochranu fyzickej infraštruktúry pred tepelným a mechanickým poškodením počas poruchových stavov. Zahŕňa aj ochranu obsluhujúceho personálu, jeho ochranu pred rizikami vysokonapäťových a vysokoenergetických elektrických zariadení. Zlyhanie v bezpečnosti môže byť katastrofálne, čo z neho robí primárny návrhový faktor. Bezpečnosť nie je doplnková funkcia; ide o základný princíp integrovaný do činnosti ističa.

Bezpečnosť začína pri samotnom prerušovači. Voľba izolačného média, ako je SF6, vo svojej podstate poskytuje bezpečnostné výhody. Plyn je inertný a nehorľavý, čím odstraňuje riziká požiaru a výbuchu spojené s olejovými ističmi. Hermeticky uzavretý prerušovač tiež chráni vnútorné kontakty pred prostredím, čím zaisťuje, že ochranná funkcia ističa nebude ohrozená vonkajším znečistením. Kryt je navrhnutý tak, aby odolal vnútornému tlaku z oblúka, obsahuje akúkoľvek potenciálnu poruchu a chráni personál pred účinkami poruchy.

Okrem vlastnej bezpečnosti prerušovača obsahuje moderný vysokonapäťový istič širokú škálu bezpečnostných blokovaní a ochranných prvkov. Ovládací mechanizmus je navrhnutý s mechanickými blokovaniami, ktoré zabraňujú nesprávnej prevádzke. Napríklad operácia zatvárania je mechanicky zablokovaná, ak je zadaný príkaz na otvorenie, čím sa bráni zapnutiu ističa pri poruche. Elektrický riadiaci obvod je podobne chránený blokovaním, aby sa zabránilo viacnásobným operáciám, ktoré by mohli poškodiť mechanizmus. Často sú integrované uzemňovacie spínače, ktoré poskytujú viditeľnú a overiteľnú cestu k zemi na účely údržby. Tieto blokovania sú nevyhnutné pre zaistenie bezpečnosti personálu a spoľahlivosti energetického systému.

Ďalším kritickým aspektom bezpečnosti je obmedzenie poruchového prúdu. Vysokonapäťový istič je primárne zariadenie na prerušenie poruchových prúdov a jeho schopnosť to urobiť rýchlo minimalizuje trvanie poruchy. To znižuje tepelné a mechanické namáhanie komponentov systému a chráni transformátory, káble a generátory pred poškodením. Rýchlym odstránením poruchy istič znižuje aj riziko sekundárnych porúch, ako je záblesk oblúka alebo výbuch, ktoré by mohli ohroziť personál. Okrem samotného ističa sú pre ochranu personálu nevyhnutné správne bezpečnostné postupy a školenia. Istič je navrhnutý s možnosťou diaľkového ovládania, čo umožňuje operátorovi, aby bol počas spínacej operácie bezpečne umiestnený mimo zariadenia.

Rovnováha medzi bezpečnosťou a ostatnými piliermi je kľúčová. Istič, ktorý je navrhnutý s extrémnymi bezpečnostnými rezervami, môže byť väčší, ťažší a drahší. Bezpečnosť poskytovaná zariadením je však nesporným faktorom. V tabuľke nižšie sú uvedené kľúčové bezpečnostné prvky integrované do nášho vysokonapäťového ističa.

5. Zákon o vyrovnávaní: Ako sú tieto tri piliere v konflikte a ako spolupracujú?

Spoľahlivosť, efektívnosť a bezpečnosť sme doteraz skúmali ako tri odlišné piliere. Skutočná výzva dizajnu vysokonapäťových ističov však spočíva vo vzájomnej súhre medzi nimi. Tieto tri ciele sú často v rozpore. Napríklad dizajn, ktorý maximalizuje spoľahlivosť, môže zahŕňať dodatočnú redundanciu, čo vedie k zvýšeniu hmotnosti a nákladov a potenciálne k zníženiu účinnosti. Dizajn, ktorý maximalizuje účinnosť, môže používať ľahšie materiály, ale tieto materiály nemusia poskytovať rovnakú dlhodobú spoľahlivosť ako ťažšie a robustnejšie alternatívy. Umením inžiniera ističov je nájsť bod optimálnej rovnováhy.

Zvážte prípad dizajnu kontaktov. Na dosiahnutie vysokej spoľahlivosti musia byť kontakty navrhnuté tak, aby odolali elektrickému a tepelnému namáhaniu poruchového prúdu. To môže vyžadovať väčšiu kontaktnú plochu alebo robustnejší materiál, čo môže zvýšiť kontaktný odpor a znížiť účinnosť. Naopak, aby sa dosiahla vysoká účinnosť, musí byť prechodový odpor minimalizovaný, čo však môže viesť ku konštrukcii, ktorá je náchylnejšia na kontaktné zváranie alebo eróziu. Technik sa musí orientovať v týchto protichodných požiadavkách a vybrať materiály a návrhy, ktoré ponúkajú najlepší kompromis. Podobne aj ovládací mechanizmus musí byť navrhnutý tak, aby bol vysoko spoľahlivý, ale jeho spotreba energie je faktorom celkovej účinnosti ističa.

Tieto tri piliere tiež spolupracujú. Bezpečnejší je aj istič, ktorý je vysoko spoľahlivý. Ak je istič nespoľahlivý, môže zlyhať pri prerušení poruchy, čo vedie ku katastrofálnej poruche, ktorá môže ohroziť systém aj personál. Podobne aj istič, ktorý je účinný, je spoľahlivejší, pretože pracuje pri nižších teplotách a menej zaťažuje jeho komponenty. Použitie technológie self-blast je dokonalým príkladom tejto spolupráce: zlepšuje účinnosť znížením prevádzkovej energie, ale tiež zvyšuje spoľahlivosť znížením mechanického zaťaženia mechanizmu. Integrácia systémov monitorovania stavu je silným nástrojom na zlepšenie všetkých troch pilierov súčasne. Monitorovaním stavu ističa môže systém predvídať poruchy a predchádzať im, čím sa zvyšuje spoľahlivosť. Identifikáciou neefektívnych prevádzkových režimov je možné optimalizovať systém a zvýšiť efektivitu. Vďaka včasnému varovaniu pred možnými problémami je možné systém použiť na zvýšenie bezpečnosti.

Rovnováha je dynamická. Ako technológia napreduje, definícia optimálnej rovnováhy sa posúva. Zavádzanie nových materiálov, nových senzorov a nových riadiacich algoritmov neustále posúva hranice toho, čo je možné. Budúcnosťou vysokonapäťového ističa je ešte väčšia integrácia, kde sa istič stane inteligentným, komunikujúcim uzlom v digitálnej sieti. Bude to systém, ktorý nie je len spoľahlivý, efektívny a bezpečný, ale ktorý aktívne riadi svoje zdravie, predpovedá svoje potreby a optimalizuje svoj výkon. Toto je budúcnosť, ktorej sa naša továreň v Lugao venuje.

Nasledujúca tabuľka ilustruje, ako môžu voľby dizajnu vysokonapäťového ističa ovplyvniť tieto tri piliere, pričom demonštruje inherentné kompromisy.

Často kladené otázky (FAQ)

Otázka 1: Aká je typická životnosť vysokonapäťového ističa a aké faktory ovplyvňujú jeho životnosť?

Odpoveď: Vysokokvalitný vysokonapäťový istič, ako napríklad istič vyrábaný spoločnosťou Lugao Power Co., Ltd., má zvyčajne konštrukčnú životnosť 30 až 40 rokov. Skutočná životnosť závisí od viacerých faktorov: od počtu prerušení poruchového prúdu (čím sa zhoršujú kontakty oblúka), od frekvencie mechanických operácií (ktoré ovplyvňujú mechanizmus), od okolitého prostredia (korózia, teplota) a od kvality údržby. Dobre udržiavaný istič SF6 s obmedzeným počtom poruchových operácií môže ľahko prekročiť svoju konštrukčnú životnosť. Naše ističe sú navrhnuté s vymeniteľnými kontaktmi na elektrický oblúk, ktoré umožňujú nákladovo efektívne predĺženie životnosti. Pravidelné monitorovanie stavu a údržba sú kľúčom k maximalizácii životnosti.

Otázka 2: Ako vysokonapäťový istič zvláda poruchu jednosmerného prúdu (DC), ktorá nemá prirodzený prechod nulou?

Odpoveď: Vysokonapäťové ističe sú primárne určené pre AC systémy, kde prúd prirodzene prekročí nulu dvakrát za cyklus. DC systémy nemajú túto prirodzenú nulu, čo sťažuje prerušenie. Pri poruchách jednosmerného prúdu musí istič vynútiť nulový prúd. To sa zvyčajne dosahuje vo vysokonapäťových jednosmerných systémoch (HVDC) pomocou vyhradeného ističa HVDC, ktorý používa iný mechanizmus prerušenia, ako je hybridný prístup využívajúci výkonovú elektroniku na vynútenie prúdu na nulu v kombinácii s mechanickým spínačom na izoláciu poruchy. Naša továreň vyrába špecializované vysokonapäťové ističe pre aplikácie HVDC, ktoré obsahujú tieto pokročilé technológie.

Otázka 3: Aký je rozdiel medzi konfiguráciou ističa mŕtvej nádrže a aktívnej nádrže?

Odpoveď: V ističi mŕtvej nádrže je prerušovač umiestnený v uzemnenom kovovom kryte. To poskytuje jasnú bezpečnostnú výhodu, pretože vysoké napätie je uzavreté a kryt je na potenciáli zeme. V ističi nádrže pod napätím je prerušovač umiestnený pod vysokým napätím a nádrž nie je uzemnená. Prerušovače mŕtvych nádrží sa zvyčajne ľahšie udržiavajú a ponúkajú väčšiu flexibilitu dizajnu, sú však ťažšie a drahšie. Prerušovače nádrží pod prúdom sú ľahšie a majú nižšie dielektrické straty, vďaka čomu sú pre niektoré aplikácie efektívnejšie. Oba dizajny vyrába naša továreň v Lugao Power Co., Ltd., čo našim zákazníkom poskytuje možnosť výberu na základe ich špecifických požiadaviek.

Otázka 4: Aké sú potenciálne environmentálne problémy s ističmi SF6 a ako sa riešia?

Odpoveď: SF6 má vysoký potenciál globálneho otepľovania (GWP), čo z neho robí silný skleníkový plyn. Priemysel aktívne pracuje na znížení emisií SF6 prostredníctvom zlepšeného tesnenia, prísnejších postupov manipulácie s plynom a vývoja alternatívnych plynov. Naša továreň v Lugao Power Co., Ltd. zaviedla program na minimalizáciu úniku SF6 s mierou menšou ako 0,1 % ročne. Okrem toho aktívne vyvíjame vysokonapäťový istič pomocou ekologicky efektívnych alternatív, ako je AirPlus (zmes plynov s výrazne zníženým GWP), aby sme našim zákazníkom poskytli udržateľnejšie riešenie. Prechod na tieto alternatívy je kľúčovou prioritou nášho výskumu a vývoja.

Otázka 5: Ako vypočítam požadovanú skratovú vypínaciu schopnosť pre istič v mojej rozvodni?

Odpoveď: Požadovaná skratová vypínacia schopnosť je určená maximálnym poruchovým prúdom, ktorý môže pretekať v mieste inštalácie ističa. Vyžaduje si to podrobnú štúdiu napájacieho systému, ktorá zohľadňuje impedanciu zdroja, impedanciu transformátora a konfiguráciu siete. Štúdia vypočíta symetrický skratový prúd (kA) a pomer X/R, ktorý určuje jednosmernú zložku poruchového prúdu. Menovitý skratový vypínací prúd ističa musí byť väčší ako tento vypočítaný prúd a musí byť schopný prerušiť úplný asymetrický poruchový prúd. Technický tím našej továrne môže pomôcť s týmto výpočtom a poskytnúť odborné rady o vhodnom vysokonapäťovom ističi pre vašu aplikáciu.

Záver: Budúcnosť dizajnu ističov

Vysokonapäťový istič je majstrovským dielom inžinierstva, ktoré musí neustále vyrovnávať konkurenčné požiadavky na spoľahlivosť, účinnosť a bezpečnosť. Táto rovnováha sa dosahuje starostlivým výberom materiálu, mechanickým dizajnom a integráciou systému. Ako sa energetické systémy vyvíjajú smerom k väčšej zložitosti, s väčším množstvom obnoviteľných zdrojov energie, distribuovanej výroby a jednosmerných prepojení, nároky na istič budú len narastať. Budúcnosť vysokonapäťových ističov spočíva v integrácii inteligentných technológií, ktoré umožňujú údržbu založenú na stave, optimalizáciu výkonu v reálnom čase a bezproblémovú integráciu do digitálnej siete. Skromný prepínač, ktorý chráni sieť, sa stáva sofistikovaným, inteligentným uzlom.

Lugao Power Co., Ltd. sa venuje vedeniu tohto vývoja. Náš záväzok k výskumu a vývoju zaisťuje, že naše vysokonapäťové ističe sú v popredí technológie a ponúkajú našim zákazníkom najlepšiu rovnováhu medzi výkonom, spoľahlivosťou a udržateľnosťou. Pozývame vás na preskúmanie nášho sortimentu produktov a kontaktovanie nášho technického tímu, aby sme prediskutovali vaše špecifické požiadavky na energetický systém. Či už plánujete novú rozvodňu, modernizujete existujúcu alebo sa snažíte zlepšiť efektivitu svojej siete, náš tím odborníkov je pripravený vám pomôcť.Kontaktujte Lugao Power Co., Ltd. dnessa dozviete viac o našom komplexnom rade riešení vysokonapäťových ističov.
