GW4 Series 220KV Izolačný spínač prerušenia vonkajšieho zaťaženia

Lugao GW4 série 220 kv odpojenia sú dvojité, vodorovné rotačné odpojenia vhodné pre vonkajšie prostredie, ktoré majú vysokú mechanickú pevnosť a vynikajúci odpor proti korózii. Tieto 220 kv odpojenia sa používajú primárne na bočnú izoláciu vysokej napätia v rozvodoch. Počas inšpekcie alebo údržby vypínanie vytvára prerušenie izolovanú vzduchom, čím sa zabezpečuje fyzické oddelenie izolovaného zariadenia od napájaného systému. Môžu byť tiež použité s uzemňovacím spínačom na bezpečnostné uzamykanie.

Model:GW4

Odoslať dopyt

Popis produktu

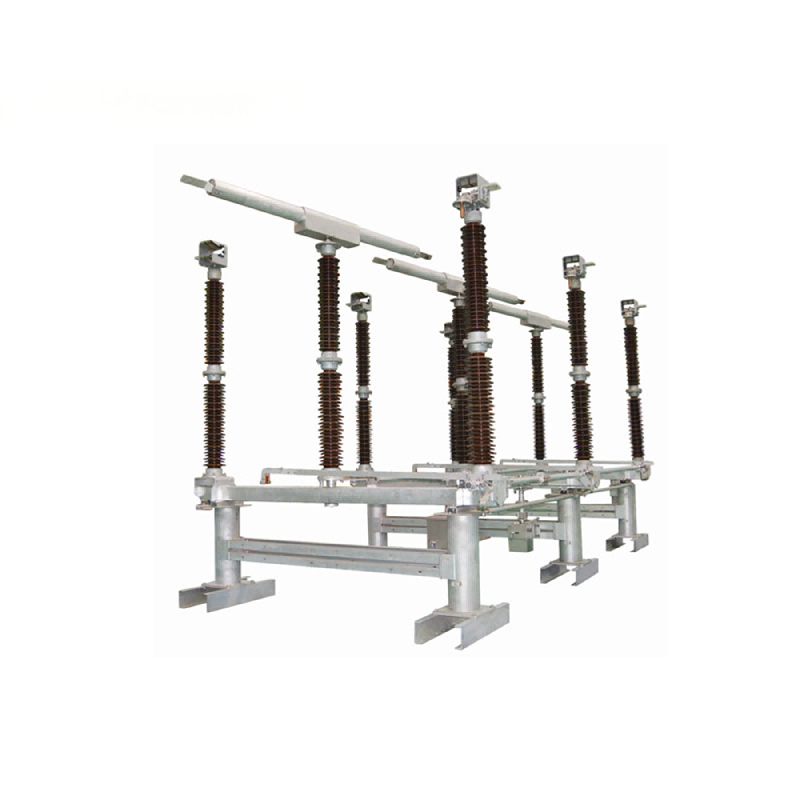

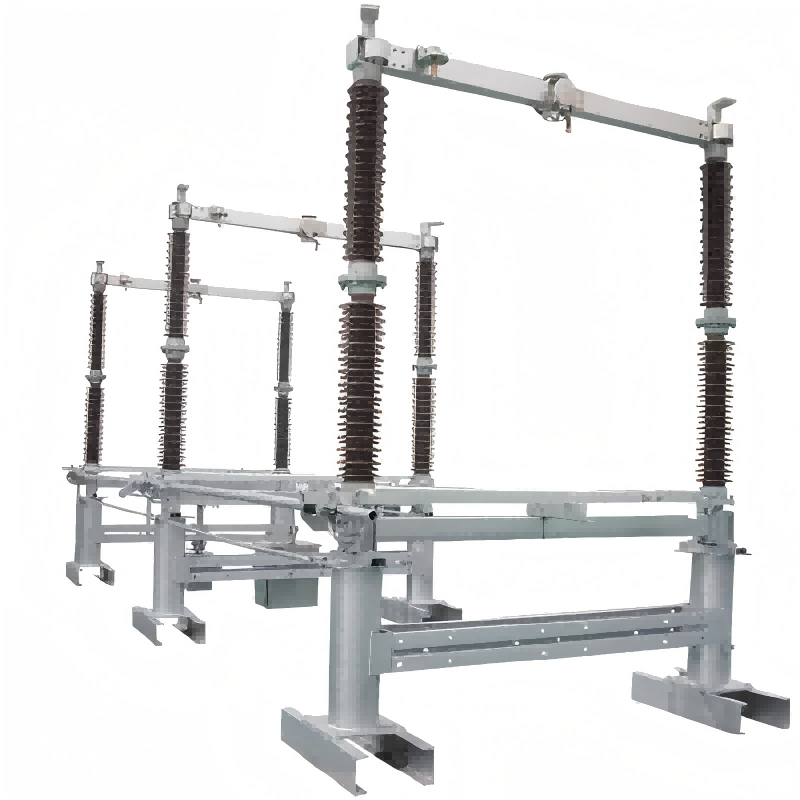

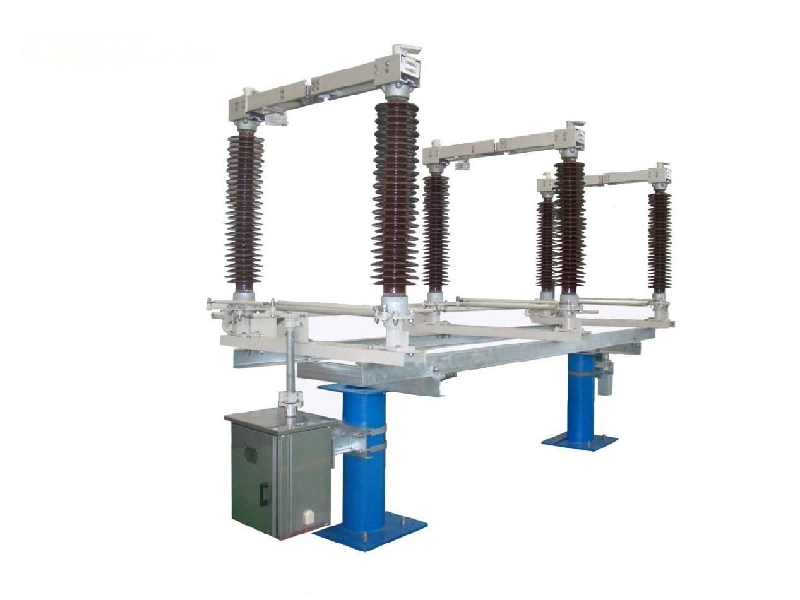

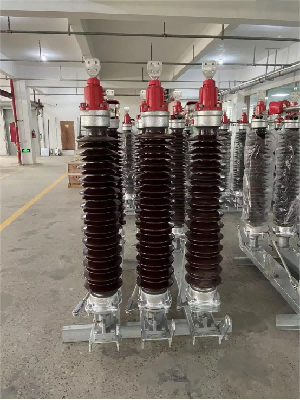

Lugao's GW4 Dvojlôžkový horizontálny rotačný odpojovač obsahuje dva izolačné stĺpce na fázu, z ktorých každý je zakončený vodivou tyčou. Operačný mechanizmus otáča izolačné stĺpy a vedie vodivú tyč na otvorenie a zatvorenie ističa. Pridanie uzemňovacích spínačov na obidve strany základne je obchodovateľné s Lugaom. Kontakty sú vytvorené z ohnutých medených dosiek a zostavené s vodivou tyčou, aby sa uľahčila údržba a výmena. Oceľový povrch, ktorý je vhodný na vonkajšie použitie, je hor s horúcim priepasťom z dôvodu odolnosti proti korózii, čím zabezpečuje dlhodobú prevádzku aj v nepriaznivých poveternostných podmienkach. Vodivú tyč je skonštruovaná z ľahkej hliníkovej zliatiny, ktorá ponúka veľkú plochu rozptylu tepla a vysokú pevnosť.

Séria GW4 je k dispozícii v rôznych napätiach. Kontaktujte spoločnosť Lugao pre príslušnú konfiguráciu pre vašu konkrétnu aplikáciu.

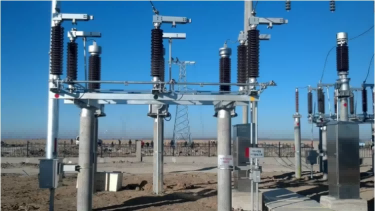

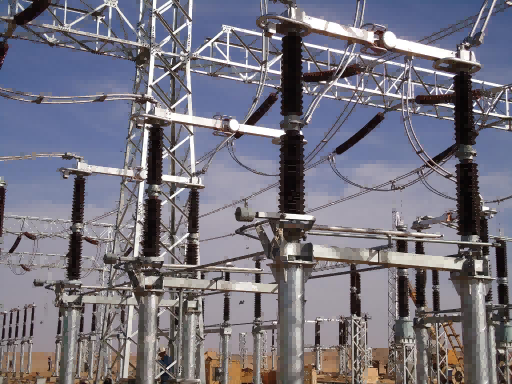

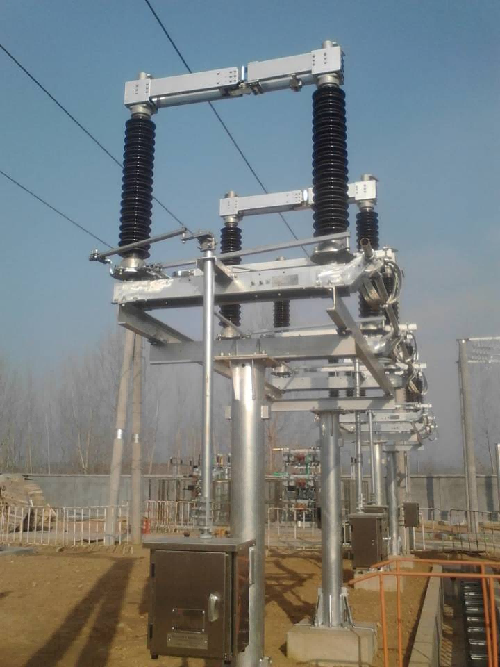

Scenáre použitia

Technické parametre

	Jednotka	GW4-126	GW4-145	GW4-252	GW4-420
Menovité napätie	Kv	126	145	252	420
Menovitá frekvencia	Hz	50	50 \ 60	50 \ 60	50 \ 60
Menovitý prúd	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Hodnotené krátkodobé vydržanie prúdu a trvania	Kapile	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Menené vrchol odoláva prúdu	Ten	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
