132KV vonkajší vysokonapäťový odpojovací spínač

LuGao hrdo vedie ako oddaný výrobca 132KV vonkajších vysokonapäťových odpojovacích spínačov. Toto základné zariadenie, ktoré je špeciálne navrhnuté na vonkajšie použitie v trojfázových elektrických systémoch so striedavým prúdom 50 Hz, efektívne zapína alebo vypína vysokonapäťové obvody počas stavu bez zaťaženia. Uľahčuje bezproblémové nabíjanie alebo prenos obvodu a zároveň zohráva rozhodujúcu úlohu pri odpájaní prúdu od zbernice, ističa alebo iného vysokonapäťového elektrického zariadenia počas údržby obvodu. Záväzok spoločnosti LuGao k inováciám a spoľahlivosti žiari v oblasti vysokonapäťových odpojovačov. Vyberte si LuGao pre odvážne vylepšenia, ktoré predefinujú štandardy výkonu.

Odoslať dopyt

Popis produktu

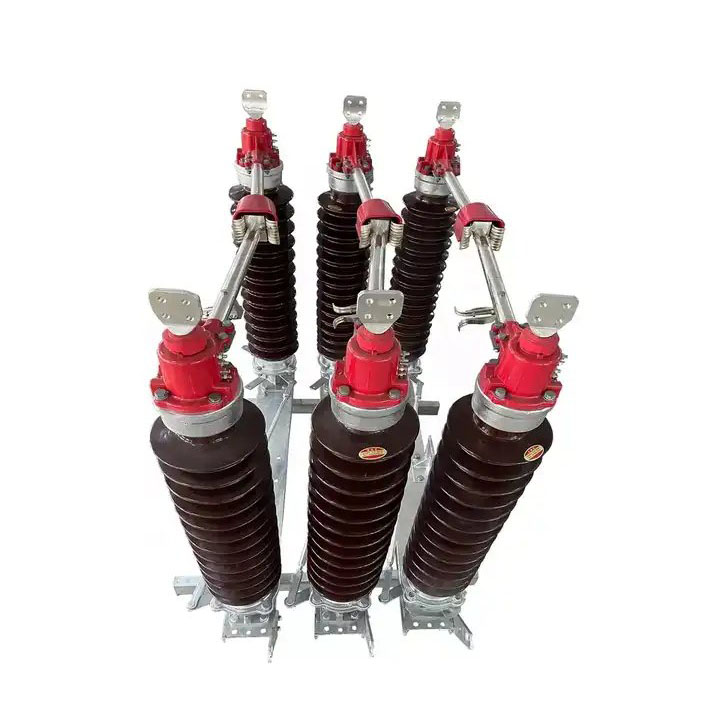

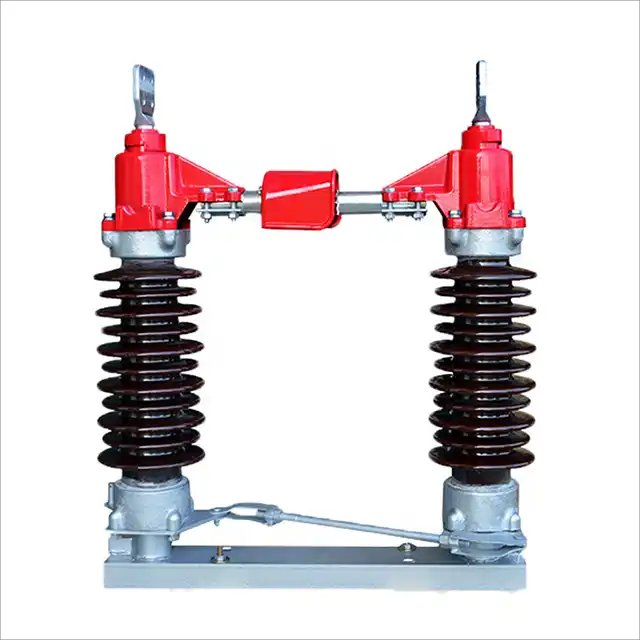

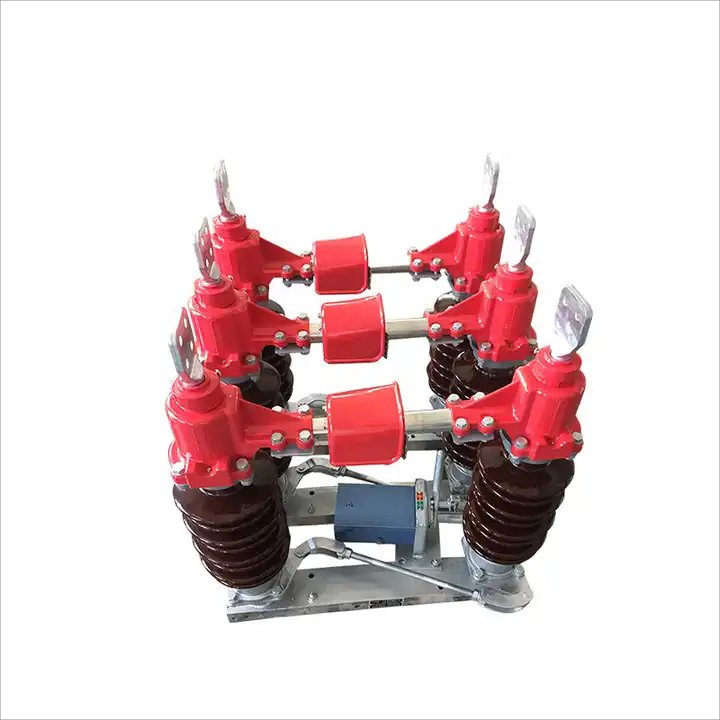

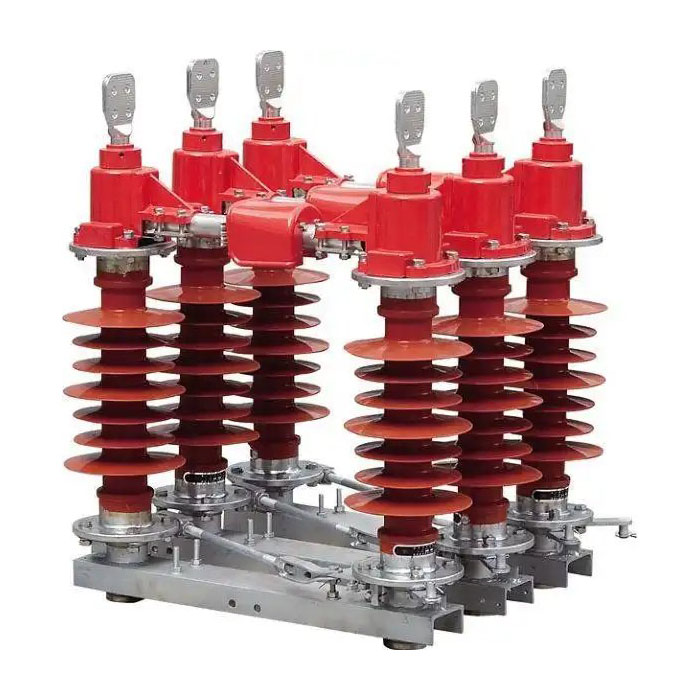

Lugao je dodávateľom 132KV vonkajších vysokonapäťových odpojovacích spínačov. Vonkajší odpojovač GW4 sa skladá zo základne, izolačnej vzpery, vodivej časti a ovládacieho mechanizmu. Každý stĺp je vybavený dvoma stĺpikmi a horný koniec každého stĺpika je vybavený vodivým nožom. Kontakty noža sú umiestnené v strede dvoch stĺpikov. Na spodných koncoch stĺpikov sú nainštalované ložiskové puzdrá. Nôž je poháňaný ovládacím mechanizmom a možno ho horizontálne otáčať o 90°, aby splnil požiadavky otvárania a zatvárania. Vonkajší odpojovač je určený na použitie v trojfázových elektrických systémoch AC 50Hz na zapnutie/vypnutie vysokonapäťového obvodu, keď nie je v obvode žiadna záťaž, čo umožňuje nabíjanie alebo prenos obvodu. Používa sa tiež na odpojenie prúdu s prípojnicou, ističom alebo akýmkoľvek iným vysokonapäťovým elektrickým zariadením počas údržby obvodu.

Prevádzkové prostredie vonkajšieho vysokonapäťového odpojovacieho spínača Lu Gao 132KV

1. Nadmorská výška: nie viac ako 3000 m;

2. Teplota okolitého vzduchu: horná hranica je 40C, dolná hranica je -25C;

3. Rýchlosť vetra nepresahuje 35 m/s;

4. Intenzita zemetrasenia je viac ako 8 stupňov;

5. Úroveň kontaminácie nepresahuje triedu II;

6. Hrúbka ľadovej vrstvy nie je väčšia ako 10 mm;

7. Miesto inštalácie by malo byť bez nebezpečenstva horľavosti a výbušnosti, chemickej korózie a silných vibrácií.

Špecifikácia vonkajšieho vysokonapäťového odpojovacieho spínača Lu Gao 132KV

Typ		GW4-40,5	GW4-72,5	GW4-126	GW4-126G	GW4-145
Menovité napätie kV		40.5	72.5	126	126	145
Menovitý prúd A		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
Krátkodobý výdržný prúd (rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40 (46)	40 (46)	40 (46)		40 (46)
Špičkový výdržný prúd (špičkový) kA		50 80	50 80	50 80	50 80	50 80
		100 (104)	100 (104)	100 (104)		100 (104)
Menovité krátkodobé výkonové frekvenčné výdržné napätie ( rms ) kV	každému	80	140	185	185	275
				-230
	medzi prestávkami	110	160	210	210	315
				-265
Impulzné impulzné napätie (špičkové) kV	každému	185	325	450	450	650
				-550
	medzi prestávkami	215	375	520	550	750
				-630
Vodorovná sila terminálu N		550	735-750	1000	1000	1500
		-750
Hmotnosť signle pole kg		80	200	240	300	3
