GW13 Odpojovač Spínač neutrálneho bodu Zariadenie na ochranu uzemnenia

Ochranné uzemňovacie zariadenie neutrálneho bodu transformátora série GW13 vyrábané spoločnosťou Lugao je navrhnuté tak, aby chránilo izoláciu neutrálneho bodu transformátora pred bleskovým prepätím, spínacím prepätím a prepätím výkonovej frekvencie (prechodným). Lugao má profesionálne výrobné vybavenie a bohaté exportné skúsenosti a skladové zásoby je možné rýchlo dodať.

Model:GW13

Odoslať dopyt

Popis produktu

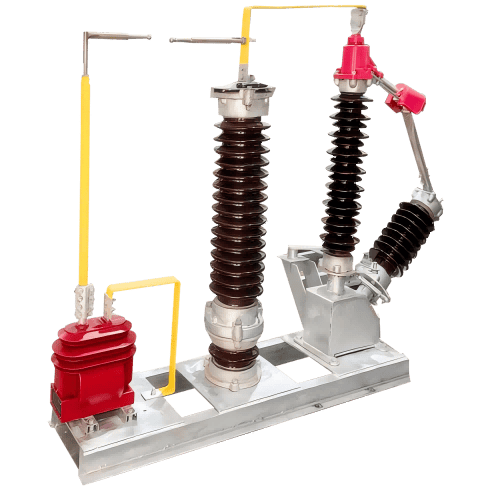

Prepäťové ochrany neutrálneho bodu transformátora Lugao série GW13 sa primárne používajú v obvodoch neutrálneho bodu výkonových transformátorov 110 kV a 220 kV. Chránia izoláciu neutrálneho bodu transformátora pred poškodením prepätím a umožňujú transformátoru prepínať medzi prevádzkovými režimami uzemneného a neuzemneného neutrálneho bodu. Ak je potrebná súčasná ochrana pred bleskom, frekvenciou napájania a spínacími prepätiami, je možné na ochranu paralelne pripojiť medzeru a zvodič. Prepäťová ochrana neutrálneho bodu série GW13 je kompletná sada, ktorá obsahuje odpojovač, zvodič oxidu zinočnatého, výbojovú medzeru a prúdový transformátor. Vyznačuje sa vysokou tepelnou kapacitou a vynikajúcou ochranou, flexibilnými konfiguráciami a jednoduchým používaním. Čistý dizajn medzery alebo kombinácia odpojovača a vypúšťacej medzery môže byť zvolená tak, aby vyhovovala potrebám užívateľa.

Ochrana GW13 Technické špecifikácie zariadenia

lt		Jednotka	Argument
Model produktu			Lugao-gw13-110	Lugao-gw13-220
Menovité napätie		KV	110	220
Neutrálne výdržné napätie transformátora	Bleskové plné a prerušené výdržné napätie (špičkové)	KV	250	400
Neutrálne výdržné napätie transformátora	1min výkonová frekvencia (efektívna hodnota)	KV	95	200
Neutrálny izolačný spínač	Menovitý prúd	A	630	630
Neutrálny izolačný spínač	Operačný mechanizmus		CS14G (manuálny) alebo CJ2 (elektrický)
Zachycovač oxidu zinočnatého	Menovité napätie (RMS)	KV	72	144
	Trvalé prevádzkové napätie	KV	58	116
	Referenčné napätie DC 1mA	KV	103	205
	Zvyškové napätie bleskového impulzného prúdu	KV	186	320
Vypúšťacia medzera	Rozsah vzdialenosti medzi medzerovými elektródami	mm	90-150	220-320
	Rozsah vybíjacieho napätia výkonovej frekvencie	KV	50-83	100-166
	Impulzné vybíjacie napätie 1,2/50us	KV	120-190	250-320
Prúdový transformátor	Typ		Epoxidová živica naliata plne uzavretý stĺpik typu 10kv
Prúdový transformátor	Transformačný pomer		100/5,200/5,300/5,40015,50015,600/5
