Obrnený odnímateľný kovový príkaz na kovové rozvádzače 33 kV

Lugao hrdo stojí ako špecializovaný obrnený odnímateľný strohý kovový rozvádzač 33 kV výrobcov Distribúcia prenosu, priemyselného a ťažobného výkonu, ako aj druhá transformátorová rozvodňa v elektrických priemyselných systémoch, ktorá uľahčuje elektrické prevzatia, prenos energie a rozsiahly vysokotlakový motor motora. Toto rozvádzače, ktoré je navrhnutá na kontrolu, chráni a monitoruje, spĺňa štandardy IEC298 a GB3906.It zaisťuje prevenciu neúmyselného tlačenia a ťahania prerušovača, otvárania a zatvárania prepínača, Izolačné mishaps a zatvorenie Breaker s oboma s oboma s. Vákuové obvody a vákuové obvody VD4 spoločnosti ABB Corporation, tento rozvádzač ilustruje vynikajúci výkon ako spoľahlivé riešenie distribúcie energie.

Odoslať dopyt

Popis produktu

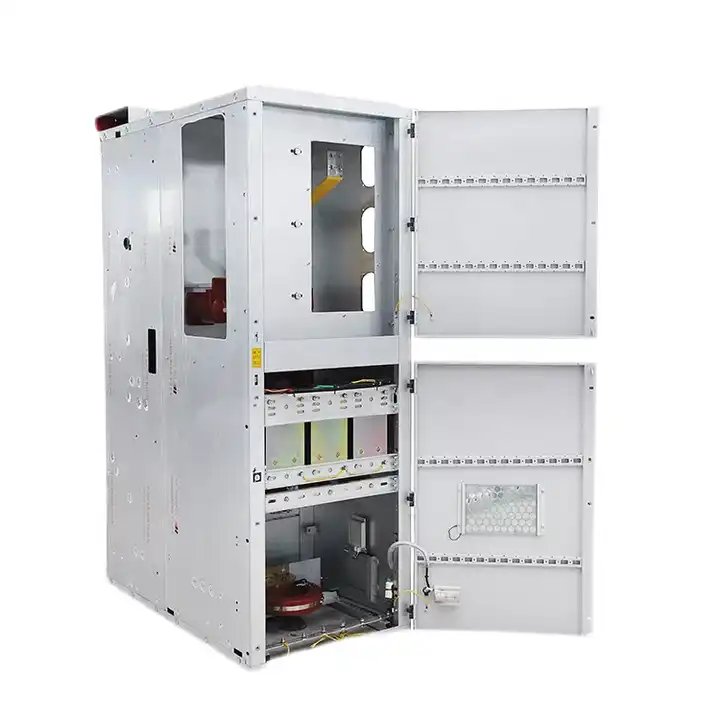

Lugao je obrnený odnímateľný kovový kovový rozvádzací rozvádzač 33 kV dodávateľa. Spínacie zariadenie je navrhnuté podľa zariadenia GB3906-91 kovové obrnené tesnenie. Teleso usmerňovača je tvorené telom skrinky a čerpania častí (menovite handcart) umiestnené v strede. Pozri Chartu 1. Skrinka sa delí na štyri samostatné miestnosti, vonkajšia ochranná trieda je IP4X, keď je každá malá miestnosť a istič otvorený, ochranná známka je IP2X. Môže pozastaviť vstup, výstupnú čiaru, vstupný kábel, výstupnú linku a ďalší funkčný plán. Po usporiadaní a kombinovaní sa môže stať každým druhom formy plánu zariadenia na distribúciu energie. Toto prepínacie zariadenie môže byť nainštalované a udržiavané z priečelie, preto môže zostaviť dvojité usporiadanie chrbtom k sebe a byť nainštalované proti stene, zlepšiť bezpečnosť a flexibilitu zariadenia prepínača a plne využívať obývajúcu oblasť.

Obrnené odnímateľné AC kovové uzavreté rozvádzacie rozvádzače 33 kV Prevádzkové prostredie

1. Normálny stav

a. Okolitá teplota vzduchu:- 10 ℃～+40 ℃

b. Nadmorská výška: 1 000 m

c. Relatívna vlhkosť prostredia: Denný priemer relatívnej vlhkosti nie je vyšší ako 95%, priemer mesačnej relatívnej vlhkosti nie je ako vyšší 90%

d. Zemetrasenie: Intenzita nepresahuje 8 stupňov.

e. Okolitý vzduch bez korozívneho alebo horľavého plynu alebo vodnej pary.

f. Intenzita spĺňa bez mnohých nečistôt a pravidelných prudkých vibrácií v závažnom stave.

2. Špeciálne pracovné podmienky

* Ak sa používa mimo normálneho stavu životného prostredia stanoveného v GB3906, mal by sa užívateľ poradiť s výrobou.

Obrnené odnímateľné strohé rozvádzacie rozvádzače 33 kV charakteristiky

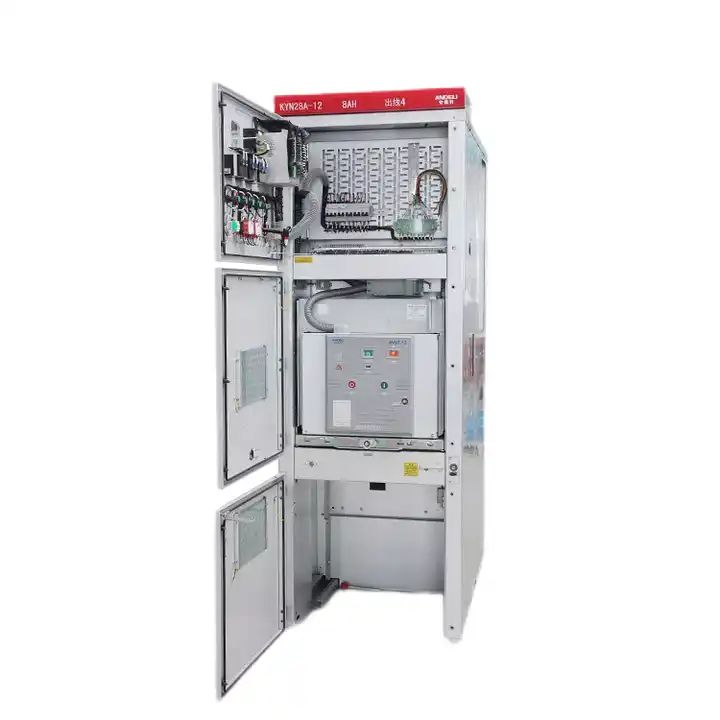

Rámec ručlového vozidla je vyrobený z oceľového plechu prostredníctvom sprievodu strojového náradia CNC a zvárania nitých. Podľa aplikácie je možné ručné ruky rozdeliť na ručné vozidlo na ruky, ručné písmo napätia, izoláciu ručlového vozidla a meracie ručné písmo atď. V skrinke má handcart izolačnú polohu, testovaciu polohu a prevádzkovú polohu, z ktorých každá je navrhnutá pomocou lokalizačného zariadenia, aby sa zabezpečilo, že handcart sa môže ľahko pohybovať v vyššie uvedených pozíciách, zatiaľ čo blokovanie musí byť odomknuté, aby sa pohyboval handcart.

Autobus je LED z jednej spínacej skrinky na druhú a opravenú statickou kontaktnou schránkou cez pobočkovú zbernicu. Bus brandelnej zbernice je pripojená cez skrutku k statickej kontaktnej skrinke a hlavnej zbernici, ktorá nepotrebuje žiadne iné čiarové svorky alebo izolátory. Ak existuje osobitná dopyt po klientov alebo projekte, pripájajúca skrutka na paneli autobusov môže byť zapuzdrená izoláciou a koncovým uzáverom. Keď autobus prekročí usmerňovač spínacej skrinky, opravte ju z autobusového priechodu, takže ak dôjde k oblúku vnútornej poruchy, môže zabrániť rozširovaniu porúch do inej skrinky a môže zaručiť mechanickú pevnosť zbernice.

Vo vnútri káblovej komory je možné nainštalovať prúdový transformátor, uzemňovací spínač, výtvar a kábel a na spodnej časti je navrhnutý štrbinový odnímateľný hliníkový list, aby sa zabezpečila vhodná konštrukcia lokality.

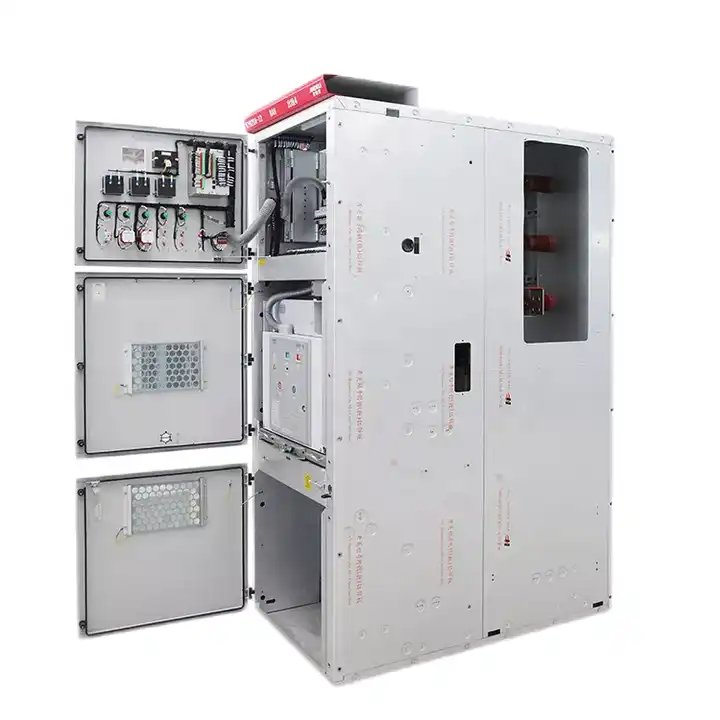

Komora pre relé sa používa na inštaláciu všetkých druhov komponentov, ako sú relé, prístroje, indikátor signálu a prevádzkový spínač atď.

V komore Handcart je nainštalovaná komora z autobusovej komory a káblovej komory. Ak je v ističi, hlavnej zbernici alebo vo vnútri káblovej komory a vzhľadom na elektrický oblúk je vnútorný tlak v spínacej skrinke, vnútorný oblúk, vnútorný tlak v spínacej skrinke. Po tom, čo sa zvýši na určitý tlak, sa automaticky otvorí tlakový kovový list horného zariadenia a tlak a plyn sa uvoľní, aby sa zaručila bezpečnosť operátora a spínača.

Zariadenie na západky sa používa na pripojenie centrálneho výstupného a tela skrinky a zdvíhacie zariadenie je tiež navrhnuté tak, aby bolo pohodlnejšie otvoriť centrálny výjazd. Keď centrálny výstup zostane uzavretý, spojovacia sila s telom skrinky je najlepšia a schopnosť proti vnútornej poruche oblúka sa účinne posilňuje.
