33KV MV VN stredné nízkonapäťové elektrické rozvádzače

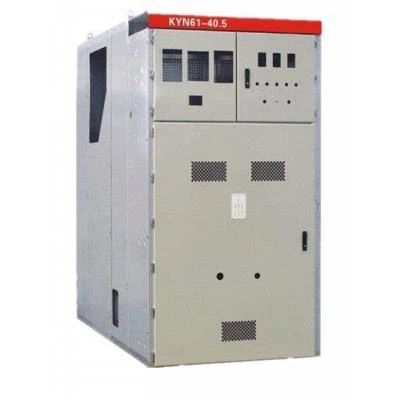

LiuGao je profesionálny predajný výrobca 33KV MV VN vysokého napätia vysokého napätia. Vzduchom izolovaný vysokonapäťový rozvádzač KYN 61-40.5 je druh kovového uzavretého rozvádzača s menovitým napätím 40,5 kV. Spĺňa národnú normu GB3906-06 pre kovové uzavreté zariadenia. Pozostáva hlavne z dvoch častí, tela rozvádzača a strednej časti. -nastaviť vákuový istič ručného vozíka.

Odoslať dopyt

Popis produktu

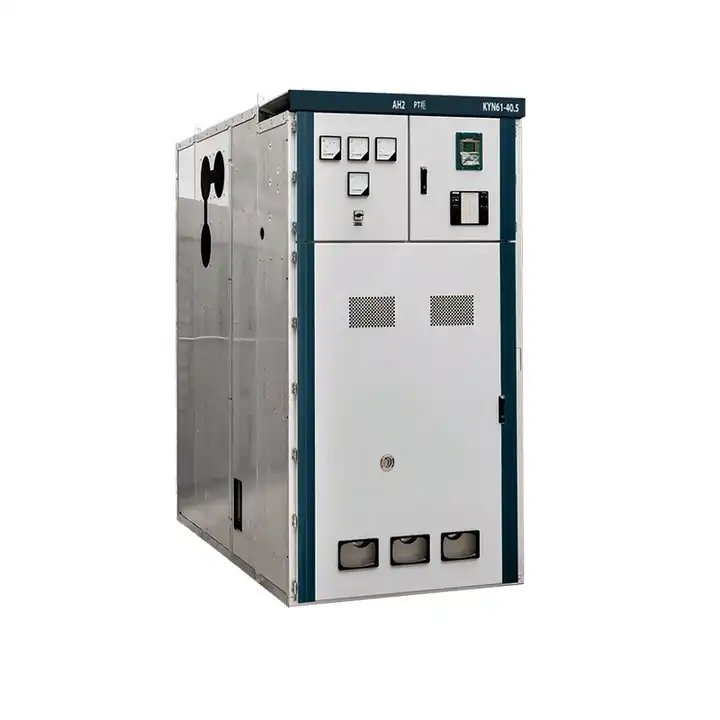

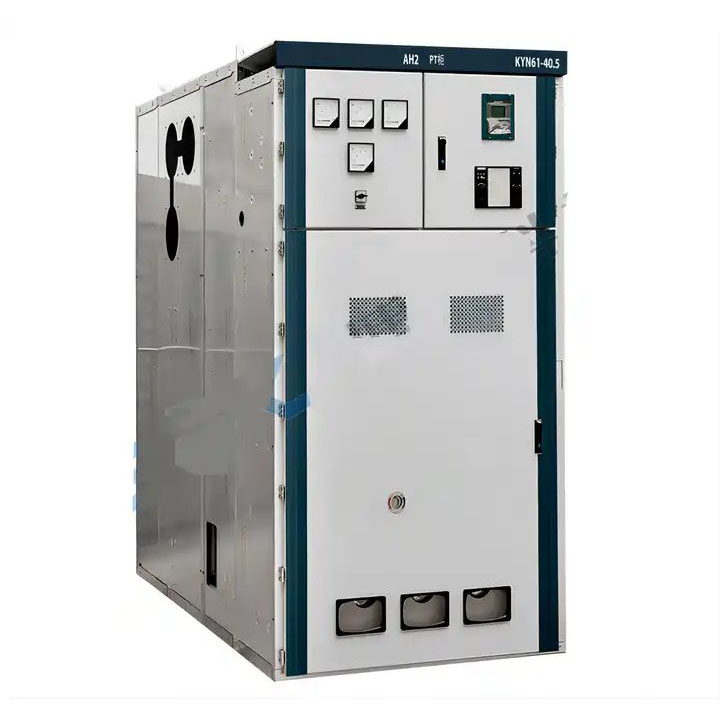

Liugao je dodávateľ vysokonapäťových elektrických rozvádzačov vysokého napätia 33 kV VN. KYN61-40.5, rozvádzač s kovovým krytom AC, predstavuje komplexné riešenie vzduchom izolovaného vysokonapäťového rozvádzača vytvoreného pre vnútorné inštalácie. Prispôsobené pre globálne aplikácie zaisťuje vysokú prevádzkovú bezpečnosť s menovité napätie 40,5 kV, spĺňajúce národnú normu GB3906-06 pre zariadenia v kovovom kryte.

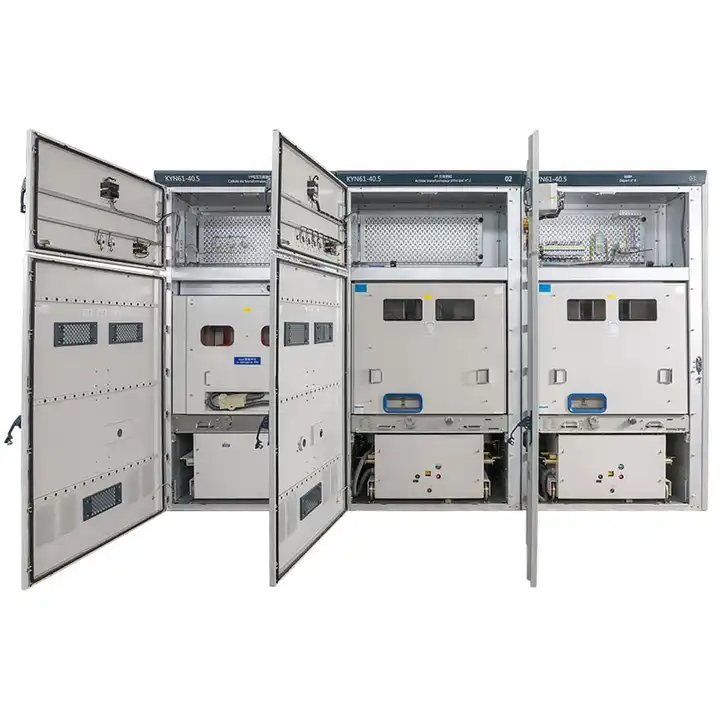

Tento pokročilý rozvádzač sa skladá z dvoch integrálnych komponentov: tela rozvádzača a vákuového ističa ručného vozíka so strednou súpravou. Telo rozvádzača rozdelené do štyroch nezávislých skríň – vákuovej ističovej skrine, káblovej skrine a reléovej skrine – ponúka flexibilitu a všestrannosť. Špeciálne navrhnutý pre trojfázové napájacie systémy striedavého prúdu s menovitou frekvenciou 50 Hz, kompetentne kontroluje, chráni a kontroluje vedenia, najmä v oblastiach s častými prevádzkami.

Tento kovový rozvádzač, ktorý sľubuje bezpečnosť, spoľahlivosť, produktivitu a účinnosť, je optimalizovaný pre vnútorné inštalácie, obsahuje kovové opláštenie a oddelenú izoláciu živých častí. Vzhľadom na modulárny dizajn je výber komponentov pre akúkoľvek aplikáciu bez námahy prispôsobiteľný. Prioritou je prístupnosť, pričom všetky priehradky sú navrhnuté tak, aby boli dosiahnuteľné spredu. Inštaláciu, obsluhu a údržbu možno pohodlne vykonávať z prednej časti rozvodnej skrine.

Náš kovový rozvádzač AC, ktorý je mimoriadne užívateľsky prívetivý, zaisťuje jednoduchú údržbu a nachádza uplatnenie v rôznych priemyselných zariadeniach, zariadeniach na výrobu energie a prenosových zariadeniach, čo odráža jeho prispôsobivosť a spoľahlivosť.

Prevádzkové prostredie elektrického rozvádzača 33KV MV VN stredného nízkeho napätia

1. Teplota okolia: horná hranica + 40 ℃ a priemerná hodnota nameraná za 24 hodín nepresahuje 35 ℃, dolná hranica - 10 ℃.

2. Nadmorská výška: nie viac ako 1000 m nad morom.

3. Relatívna teplota: priemerná denná hodnota nesmie presiahnuť 95 % a priemerná mesačná hodnota nesmie presiahnuť 90 %.

4. Seizmická intenzita: ≤ 8 stupňov.

5. Tlak vodnej pary: denná priemerná hodnota nesmie presiahnuť 2,2 kpa a mesačná priemerná hodnota nesmie presiahnuť 1,8 kpa

6. Okolité prostredie: miesta bez požiaru, výbuchu, vážneho znečistenia, chemickej korózie a silných vibrácií.

Špecifikácia elektrického rozvádzača 33KV MV VN stredného nízkeho napätia

Položka	Jednotka	Parametre
Menovité napätie	KV	36	40.5
Menovitá frekvencia	Hz	50
Rated Current	A	630 1250 1600 2000 2500 3150
Menovitý prúd odbočnej prípojnice	A	630 1250 1600 2000 2500 3150
Menovitý prúd hlavnej prípojnice	A	630 1250 1600 2000 2500 3150
Výdržné napätie napájacej frekvencie 1 min	KV	70	95
Bleskové impulzné výdržné napätie	kV	170	185
Menovitý krátkodobý výdržný prúd (4 s)	kA	16/20/25/31,5/40
Menovitý skratový vypínací prúd (špičkový)	kA	40/50/63/80/100
Menovité napätie pre riadiaci obvod	V	DC110, DC220, AC220
