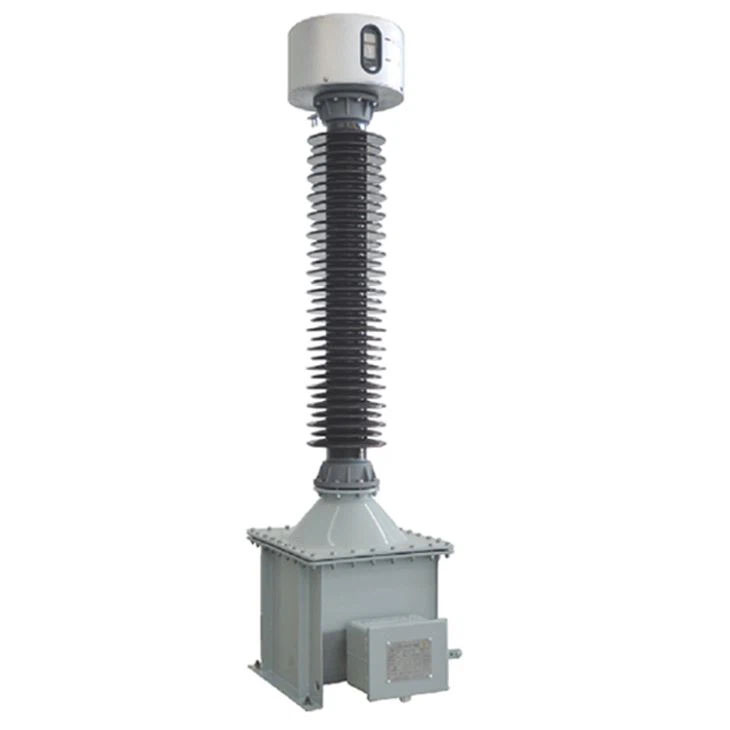

Transformátor indukčného napätia 220 KV

Lugao je výrobca napäťových transformátorov s 15-ročnými profesionálnymi skúsenosťami. Tento napäťový transformátor je navrhnutý a vyrobený podľa IEC 61869-1/3. 220kV indukčný napäťový transformátor je určený na použitie v rozvodni na kľúč, vonkajšie menovité indukčné napäťové transformátory triedy distribúcie sú kompaktného jednofázového dizajnu a sú určené na prepojenie medzi fázou a zemou (jediná priechodka), aby poskytli informácie o kritickom meraní napätia. Hermetické utesnenie konštrukcie je dosiahnuté pomocou plynového vankúša nad olejom, aby sa zabránilo voľnému dýchaniu vonkajšieho vzduchu plného vlhkosti.

Odoslať dopyt

Popis produktu

Lugao je dodávateľ transformátorov napätia s 15-ročnými odbornými skúsenosťami

Lugao uznané ako slávna ochranná známka Číny.

Náš napäťový transformátor je navrhnutý a vyrobený podľa IEC 61869-1/3. 220kV indukčný napäťový transformátor je určený na použitie v rozvodni na kľúč, vonkajšie menovité indukčné napäťové transformátory triedy distribúcie sú kompaktného jednofázového dizajnu a sú určené na prepojenie medzi fázou a zemou (jediná priechodka), aby poskytli informácie o kritickom meraní napätia. Hermetické utesnenie konštrukcie je dosiahnuté pomocou plynového vankúša nad olejom, aby sa zabránilo voľnému dýchaniu vonkajšieho vzduchu plného vlhkosti.

Prevádzkové prostredie

Nadmorská výška inštalácie nepresahuje 2000 metrov

Teplota okolia: -5°C-40°C; Priemerná teplota nie je vyššia ako +35°C

Miesto inštalácie by malo byť suché a vetrané; Relatívna vlhkosť vzduchu nie je väčšia ako 80% a v okolí nie sú žiadne agresívne výbušné médiá

Charakteristika produktu

Je to olejová/papierová izolačná štruktúra. Hlavná izolácia je navinutá vysokonapäťovým káblovým papierom a v primárnej izolácii je umiestnená niekoľko kondenzátorových sitiek rozdelenia napätia, čo môže zlepšiť distribúciu elektrického poľa a znížiť spotrebu izolačného materiálu, ponoreného do napäťového transformátorového oleja po vysušení vo vákuu. Má výhody stabilného a spoľahlivého výkonu izolácie. bohaté prevádzkové skúsenosti, dlhý servisný čas. Dokonalá tekutosť napäťového transformátorového oleja je dobrá na odvod tepla, má tiež schopnosť samoobnovenia pri zlyhaní čiastočného výboja spôsobeného vzduchovou bublinou

a prach.

Na vrchnej strane je nainštalovaný hermeticky uzavretý kovový vlnovec z nehrdzavejúcej ocele, ktorý chráni napäťový transformátorový olej pred vlhkosťou a predlžuje životnosť. na vlnovci je tiež mierka hladiny oleja na sledovanie zmeny objemu oleja. Na základni je multifunkčný vypúšťací ventil oleja, ktorý uľahčuje odber vzoriek oleja, vypúšťanie Prúdový pomer možno ľahko nastaviť výmenou spojovacej dosky na sériové alebo paralelné pripojenie.

Všetky použité izolačné diely sú materiály na ochranu životného prostredia. Sekundárna svorkovnica je vyrobená z epoxidového odliatku, tesniaci výkon je spoľahlivejší.

Základ používa nástrek alebo žiarové zinkovanie, čo dáva vysoký stupeň odolnosti proti korózii.

Upevňovacie prvky a štítok sú z nehrdzavejúcej ocele

Špecifikácia

Názov produktu	Transformátor napätia 220 kV
Origin	Dalian, CN (pevnina)
Fáza	Slobodný
Štruktúra cievky	Toroidný
Číslo cievky	4. januára
Farba	Hnedá/sivá
Frekvencia	50/60 Hz
Certifikácia	ASTA/CTQC/IEC/SGS/ISO9001
Balíček	Drevený kartón
Dodacia lehota:	30 dní

Menovité primárne napätie, kV	220 alebo 230/√3
Najvyššie napätie pre zariadenie, kV	245/252
Menovitá frekvencia, Hz	50,60
Odolné napätie menovitého výkonu, kV	460
Menovité impulzné napätie blesku, kV	1050
Vzdialenosť preskoku, mm	2000
Cree. vzdialenosť, mm	W1:5040
	W2:6300
	W3:7820
Mechanické zaťaženie, N	1250
Menovité sekundárne napätie, kV	0,115/√3 alebo 0,11/√3 alebo 0,1/√3
Sekundárne značky svoriek	1a-1n	2a-2n	áno
Trieda presnosti	0.2	0.5	3P
Menovitý výkon, VA	100	250	300
	150	150	300
	150	-	300
Tepelne obmedzujúci výkon, VA	2000
Menovitý napäťový faktor	1,2 kontinuálne; 1,9/8h (66kV)
	1,2 kontinuálne; 1,5/30 s (110~230kV)
Dielektrický rozptylový faktor tgδ, pod 10 kV	produkt tg5 < 0,02; snímka tgδ≤0,05
