Zariadenie elektrickej rozvodne s prúdovým transformátorom 220 kV

Lugao je výrobca zariadení pre elektrické rozvodne s prúdovým transformátorom 220 kV s 15-ročnými profesionálnymi skúsenosťami. Ako známa čínska ochranná známka sú naše výrobky príkladom kvality. Náš napäťový transformátor si získal celosvetové uznanie, vyvážaný do viac ako 30 krajín a regiónov, čo dokazuje náš záväzok k dokonalosti.

Odoslať dopyt

Popis produktu

Lugao je dodávateľ zariadení pre elektrické rozvodne s prúdovým transformátorom 220 kV s 15-ročnými odbornými skúsenosťami

Lugao uznané ako slávna ochranná známka Číny.

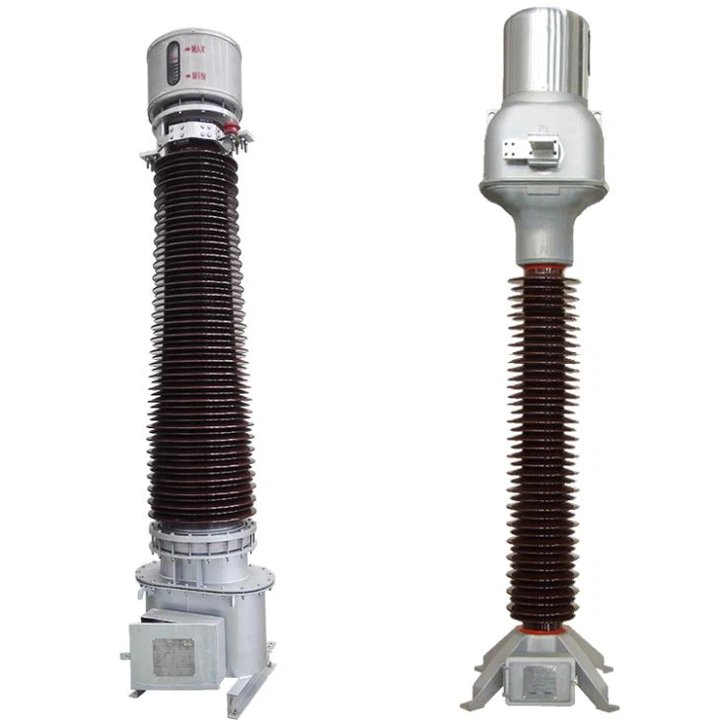

Náš 220/230 kV CT bol úspešne nasadený v Pakistane, Mongolsku, Bangladéši, Sýrii, Severnej Kórei, Čile, Peru a v rámci China State Grid bez akýchkoľvek problémov s kvalitou. Ponúkame dve možnosti dizajnu:

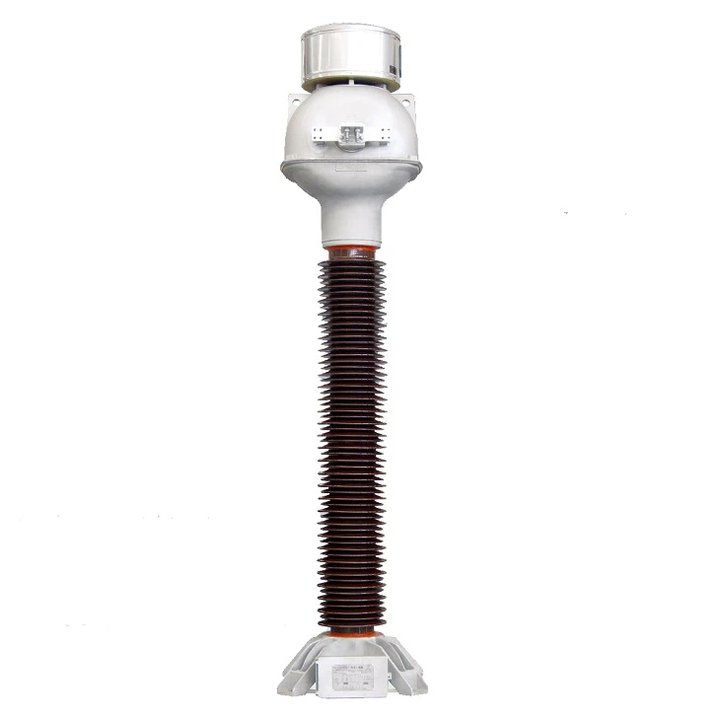

Typ 1: Aktívna nádrž so sekundárnym vinutím v hornej časti

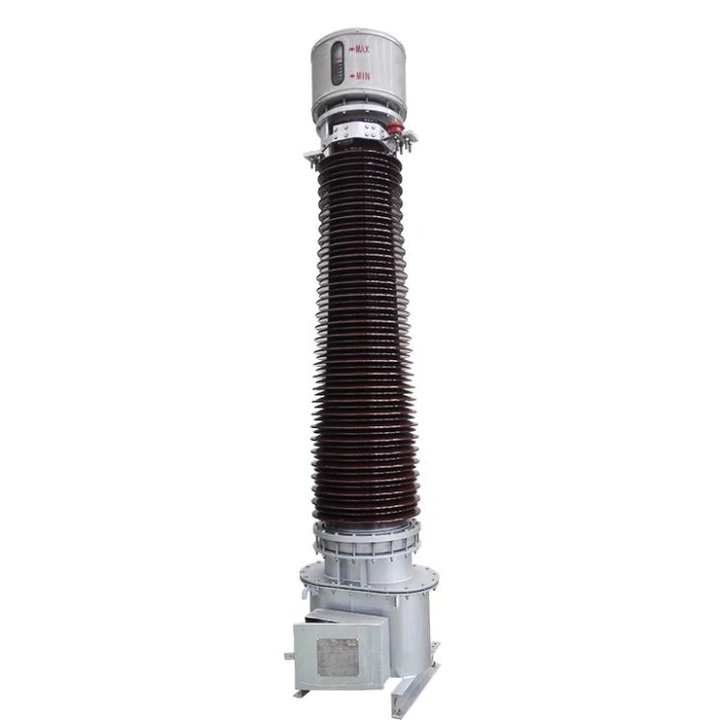

Typ dva: Mŕtva nádrž so sekundárnymi vinutiami na dne,

Oba dizajny sa môžu pochváliť osvedčenými technikami, ktoré fungujú už desaťročia. Hermeticky uzavretý kovový vlnovec z nehrdzavejúcej ocele v hornej časti chráni napäťový transformátorový olej pred vlhkosťou a predlžuje jeho životnosť. Ukazovateľ hladiny oleja na vlnovci uľahčuje sledovanie zmien objemu oleja. Základné možnosti zahŕňajú striekanie, žiarové zinkovanie alebo liaty hliník, ktoré poskytujú vysokú odolnosť proti korózii. Vyberte si Lugao pre spoľahlivé, inovatívne riešenia v energetickom priemysle.

Prevádzkové prostredie zariadenia elektrickej rozvodne s prúdovým transformátorom 220 kV

Nadmorská výška inštalácie nepresahuje 2000 metrov

Teplota okolia: -5°C-40°C; Priemerná teplota nie je vyššia ako +35 ° C

Miesto inštalácie by malo byť suché a vetrané; Relatívna vlhkosť vzduchu nie je väčšia ako 80% a v okolí nie sú žiadne agresívne výbušné médiá

Charakteristiky zariadenia elektrickej rozvodne s prúdovým transformátorom 220 KV

Je to olejová/papierová izolačná štruktúra. Hlavná izolácia je navinutá vysokonapäťovým káblovým papierom a v primárnej izolácii je umiestnená niekoľko kondenzátorových sitiek rozdelenia napätia, čo môže zlepšiť distribúciu elektrického poľa a znížiť spotrebu izolačného materiálu, ponoreného do napäťového transformátorového oleja po vysušení vo vákuu. Má výhody stabilného a spoľahlivého výkonu izolácie. bohaté prevádzkové skúsenosti, dlhý servisný čas. Dokonalá tekutosť napäťového transformátorového oleja je dobrá na odvod tepla, má tiež schopnosť samoobnovenia pri zlyhaní čiastočného výboja spôsobeného vzduchovou bublinou

a prach.

Na vrchnej strane je nainštalovaný hermeticky uzavretý kovový vlnovec z nehrdzavejúcej ocele, ktorý chráni napäťový transformátorový olej pred vlhkosťou a predlžuje životnosť. na vlnovci je tiež mierka hladiny oleja na sledovanie zmeny objemu oleja. Na základni je multifunkčný vypúšťací ventil oleja, ktorý uľahčuje odber vzoriek oleja, vypúšťanie Prúdový pomer možno ľahko nastaviť výmenou spojovacej dosky na sériové alebo paralelné pripojenie.

Všetky použité izolačné diely sú materiály na ochranu životného prostredia. Sekundárna svorkovnica je vyrobená z epoxidového odliatku, tesniaci výkon je spoľahlivejší.

Základ používa nástrek alebo žiarové zinkovanie, čo dáva vysoký stupeň odolnosti proti korózii.

Upevňovacie prvky a štítok sú z nehrdzavejúcej ocele

Špecifikácia zariadenia elektrickej rozvodne 220KV prúdového transformátora

Názov produktu	220kv prúdový transformátor Zariadenie elektrickej rozvodne 220kv
Pôvod	Dalian, Čína
Fáza	Slobodný
Štruktúra cievky	Rana
Farba	Hnedá/sivá
Frekvencia	50/60 Hz
Certifikácia	ASTA/CTQC/IEC/SGS/ISO9001
Balíček	Drevený kartón
Dodacia lehota:	30 dní

Menovité napätie, kV	66/69	110/115	132/138	220/230
Najvyššie napätie pre zariadenie, kV	72.5	126/123	145	245/252
Menovitá frekvencia, Hz	50; 60
Odolné napätie menovitého výkonu, kV	140/160	230	275	460
Menovité impulzné napätie blesku, kV	325/350	550	650	1050
Vzdialenosť preskoku, mm	700	1100	1300	2100
Cree. vzdialenosť, mm	W1:1450	2520	2900	5040
	W2:1820	3150	3630	6300
	W3:2250	3910	4500	7820
Mechanické zaťaženie, N	3000	3000	4000	4000
Menovitý primárny prúd, A	1~4000
Menovitý sekundárny prúd, A	1;2;5
Trieda presnosti	0,1; 0,2; 0,5; 0,2S; 0,5S; 0,5S; 5P; 10P; PX;TPX;TPY…
Menovitý výkon（odporúčaná hodnota）, VA	1A: 10~50VA
	2A: 10~50 VA
	5A: 15~50VA
Bezpečnostný faktor prístroja FS	5; 10
Limitné faktory presnosti ALF	10; 15; 20; 25; 30; 40
Krátkodobý tepelný prúd (maximum), kA	40 kA/3 s
