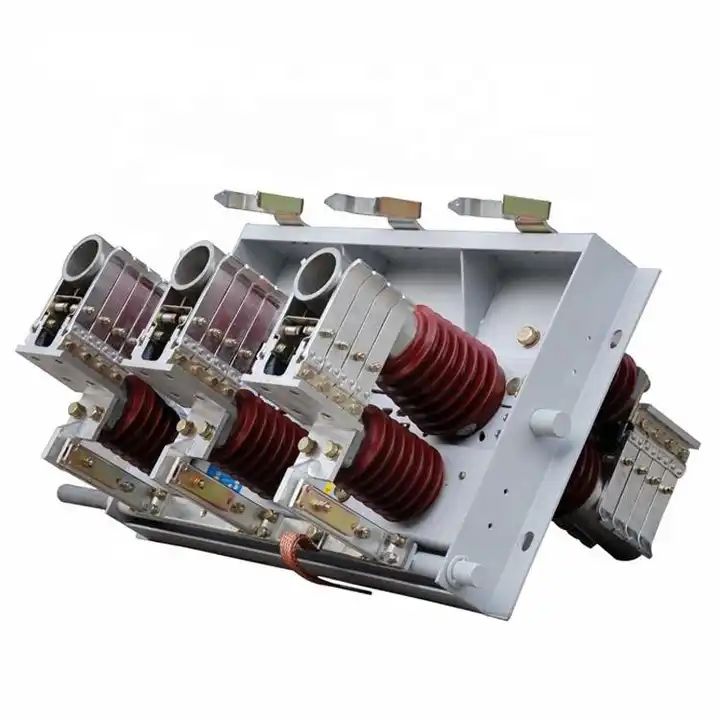

15KV odpojovač pre vnútorný typ

LuGao je špecializovaným výrobcom 15KV odpínačov pre vnútorný typ. Odpojovač GN22-12(C) je vnútorný vysokonapäťový rozvádzač navrhnutý na použitie v energetických systémoch s trojfázovým striedavým prúdom 50 Hz a menovitým napätím 12 kV. Jeho primárnou funkciou je pripájať, odpájať alebo prepínať vedenia pod napätím, keď zariadenie nie je zaťažené.

Odoslať dopyt

Popis produktu

Lugao je dodávateľ 15KV odpojovačov pre vnútorný typ. Vnútorný vysokonapäťový odpojovač GN22-12 je vhodný pre menovité napätie 10 kV, trojfázový striedavý prúd 50 Hz a používa sa vo vysokonapäťových rozvádzačoch v napájacom systéme ako istič v podmienkach napätia bez zaťaženia. Prepínač sa vyznačuje novým, rozumným a jedinečným konštrukčným dizajnom. Využíva dvojkrokovú metódu blokovania, ktorá poskytuje vynikajúcu dynamickú a tepelnú stabilitu s nízkou prevádzkovou silou. Použitie epoxidovej živice, izolátorov a postriebrených kefiek spolu s novými materiálmi a procesmi zaisťuje dobrú vodivosť, kompaktné rozmery a nízku hmotnosť. Výstupné svorky umožňujú jednoduché prepojenie s vákuovými ističmi a olejovými ističmi, čím sa zmenšuje objem rozvodných skríň, minimalizujú sa prechodové spoje a znižujú sa náklady.

Prevádzkové prostredie odpájača vnútorného typu 15KV

Spôsob inštalácie: bočná montáž, stredná montáž

Teplota okolitého vzduchu: horná hranica +40C, spodná hranica -30C; ;

Nadmorská výška: ≤2000 m (ak je potrebné zvýšiť nadmorskú výšku, mala by sa zodpovedajúcim spôsobom zvýšiť menovitá úroveň izolácie);

Tlak vetra: nie viac ako 700 Pa (ekvivalent rýchlosti vetra 34 m/s);

Amplitúda: intenzita zemetrasenia 8 stupňov;

Stupeň kontaminácie: trieda I;

Maximálny denný teplotný rozdiel: nie viac ako 25C.

Špecifikácia odpojovacieho spínača 15KV pre vnútorný typ

položka		jednotka	údajov
menovité napätie		kV	12
menovitá frekvencia		Hz	50
menovitý prúd		A	1600~2000	2500~3150
menovitý krátkodobý výdržný prúd		kA	40	50
menovitý špičkový výdržný prúd		kA	100	125
menovité trvanie skratu		s	4
menovitá úroveň izolácie	Výdržné napätie pri výkonovej frekvencii 1 min	kV	pól k pólu a pól k zemi 42 zlomenina 40
	výdržné napätie bleskového impulzu (špičkové)	kV	medzi pól a pól k zemi 75 zlomenina 85
