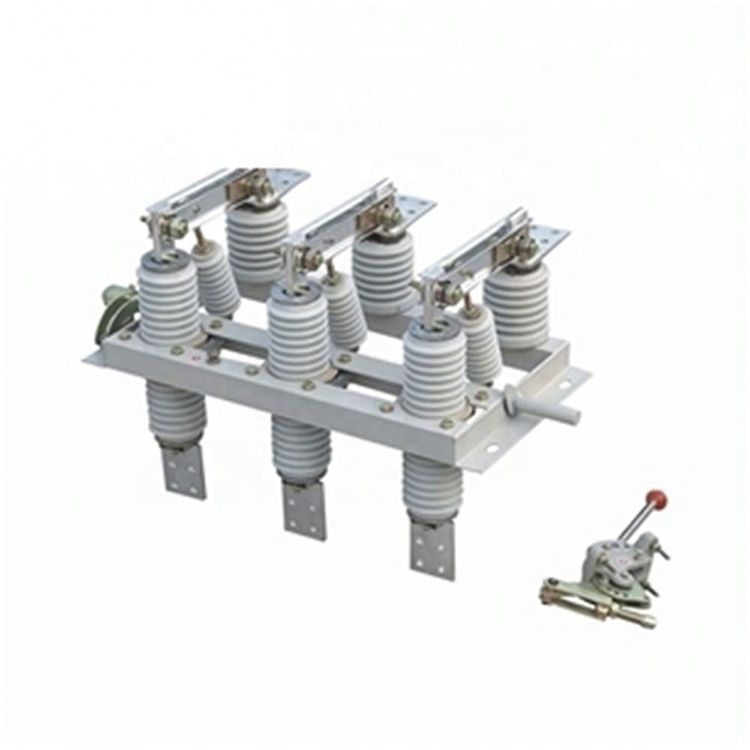

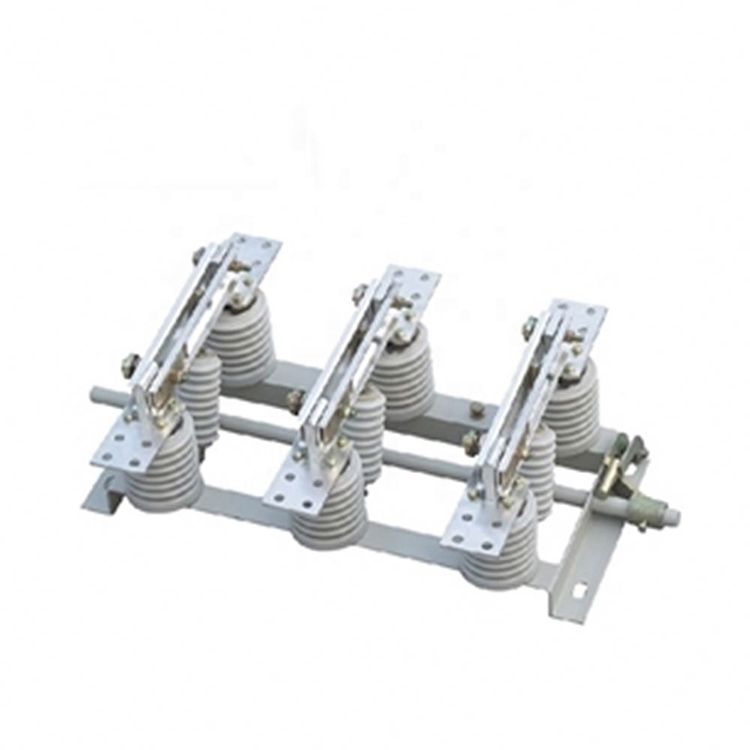

Lugao, popredný výrobca 10KV interiérových vysokonapäťových elektrických izolačných spínačov, predstavuje sériu GN19-12, zahŕňajúcu typy 400, 630, 1000 a 1250. Vodivá časť týchto odpojovačov je bezpečne ukotvená k základni pomocou dvoch stĺpových izolátorov pre každá fáza (typy GN19-12C/400, 630, 1000, 1250 má jeden stĺpový izolátor a jeden porcelánový izolátor). Tri fázy sú inštalované paralelne a vodivá časť obsahuje statické kontakty kontaktných nožov a držiakov kontaktov (alebo vodivých tyčí). Kontaktný nôž každej fázy je spojený so stredom spojovacieho izolátora, ktorý je inštalovaný na základni vretena. Vreteno je spojené s ojnicou (zabezpečuje ju užívateľ) a pohyblivým mechanizmom typu CS6-1 cez rukoväť.

Spojovací kontaktný nôž je dômyselne vyrobený z dvoch štrbinových medených dosiek, čo zvyšuje odvod tepla a mechanickú pevnosť. Tento dizajn nielenže zväčšuje plochu rozptylu tepla kontaktného noža, znižuje spodnú teplotu, ale tiež zlepšuje mechanickú pevnosť, čím zvyšuje dynamickú stabilitu spínača. Jeden koniec kontaktného noža je pripevnený ku kontaktnému bloku (alebo na vodivú tyč) pomocou skrutky (auto značky Shaw). Pre GN19-12/1000, 1250 je do kontaktnej plochy zabudovaná magnetická blokovacia doska, ktorá zvyšuje príťažlivosť medzi dvomi drážkovými kontaktnými nožmi počas veľkého skratového prúdu. Odpojovacie spínače GN19-12/400, 630 majú malý limit prúdu, čím sa eliminuje potreba magnetickej uzamykacej dosky. Spoľahnite sa na Lugao pre špičkové a spoľahlivé riešenia v oblasti vysokonapäťových elektrických izolačných spínačov.

Prevádzkové prostredie

1 Teplota okolia: Horná hranica: +40ºC; Dolná hranica: -15ºC;

2 Nadmorská výška nepresahuje 1000 m.

3 Pre relatívnu vlhkosť vzduchu nie je denný priemer väčší ako 95 % a mesačný priemer nie je väčší ako 90 %;

4 Intenzita zemetrasenia nepresahuje 8 stupňov.

5 Inštaluje sa na miestach bez požiaru, nebezpečenstva výbuchu, chemickej korózie a prudkých vibrácií.

6 Miesto inštalácie musí byť bez horľavých látok, bez rizika výbuchu, chemickej korózie a
