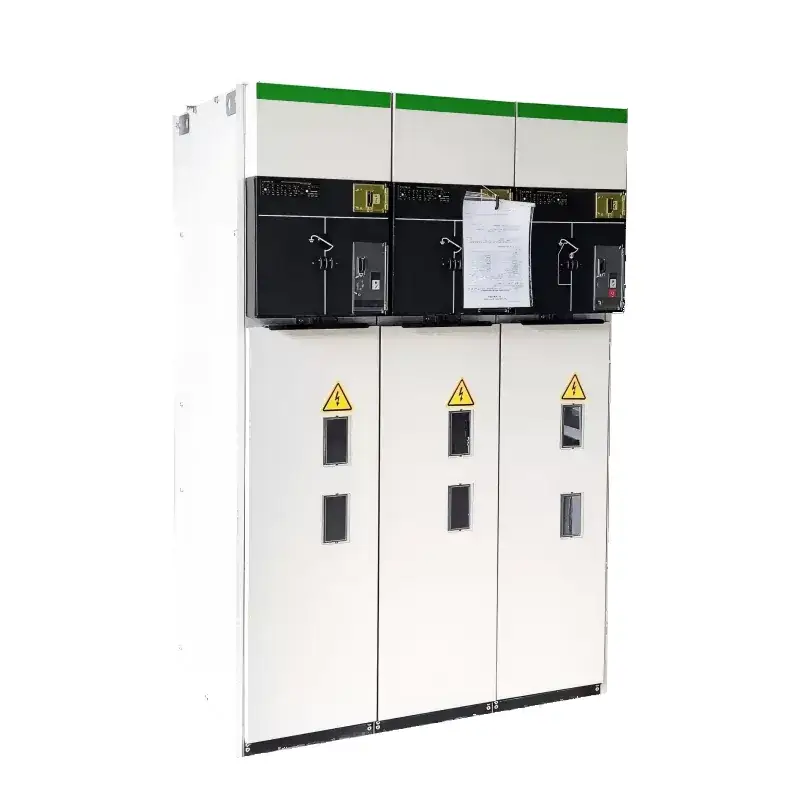

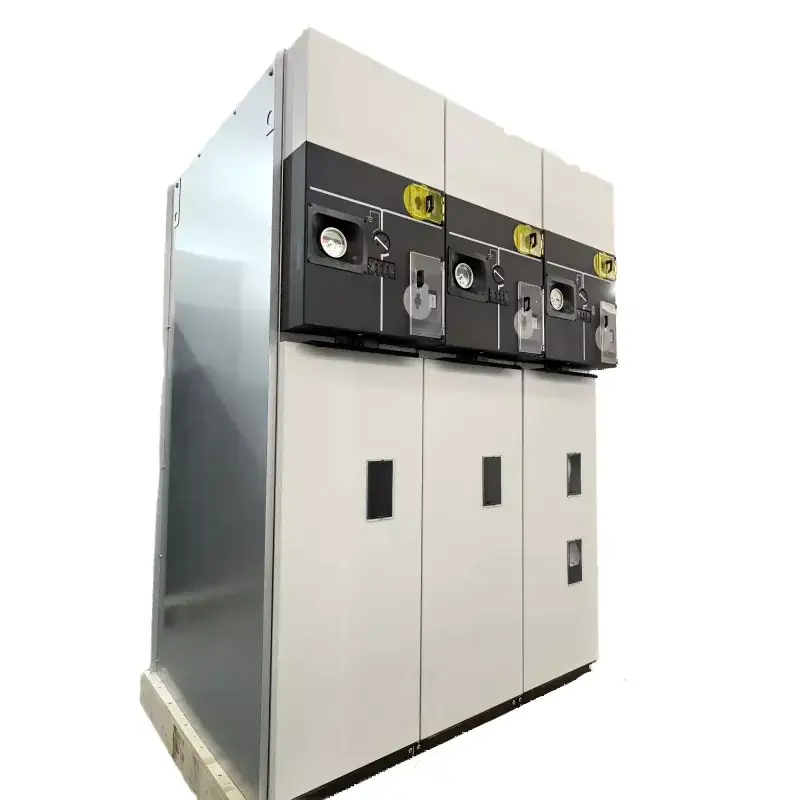

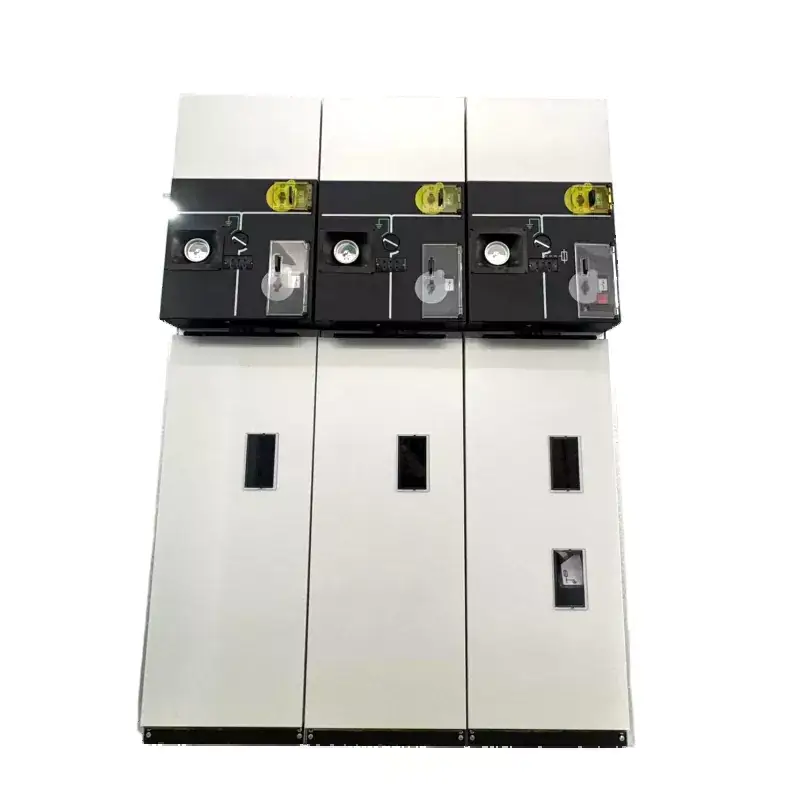

SM6 SF6 Plynom izolovaný kompaktný kovový uzavretý rozvádzač RMU

Kompaktný kovový uzavretý rozvádzač LGSM6 SF6 s plynovou izoláciou RMU využíva plyn SF6 ako izolačné médium a ponúka výhody, ako je kompaktná konštrukcia, bezúdržbová prevádzka a vysoká spoľahlivosť. Lugao disponuje pokročilou technológiou výskumu a vývoja a plne automatizovanými výrobnými linkami, ktoré zaisťujú vysokú kvalitu produktov. LGSM6 bol exportovaný do juhovýchodnej Ázie, Európy a ďalších regiónov s ročným predajom presahujúcim 5 000 kusov. Udržiava sa dostatočný inventár na podporu rýchleho dodania.

Odoslať dopyt

Popis produktu

Kompaktný rozvádzač RMU izolovaný plynom SM6 SF6 s kovovým krytom je tento rozvádzač, viete, kompaktný rozvádzač RMU, ktorý je izolovaný plynom SF6 a kovový kryt. Je to druh novšieho typu, ktorý používa záťažový spínač SF6 ako hlavnú časť na spínanie. Vo vnútri utesňuje dôležité veci, ako je istič, spínač záťaže a odpojovač, všetko v krabici z nehrdzavejúcej ocele naplnenej plynom SF6. Vďaka tomuto nastaveniu funguje spoľahlivo a chráni ľudí a navyše nepotrebuje žiadnu údržbu. To je jedna z lepších častí na ňom. Môžete si s ním vybrať rozšíriteľné prípojnice, ktoré vám umožnia kombinovať veci, ako chcete, aby ste dosiahli úplnú modularitu. Tieto prípojnice sa rozšíria, ale zostanú bezpečne izolované a tienené. Majú malé rozmery, fungujú flexibilne, majú dobré blokovanie, takže sa nič nepokazí, a ich inštalácia je celkom jednoduchá. Celkovo to pomáha ušetriť veľa miesta na miestach, ako sú rozvodne alebo trafostanice. Hodí sa na rôzne situácie a na to, čo používatelia potrebujú.

Hlavné technické parametre

Nie	Položka		Jednotka	Parametre
1	Menovité napätie		kV	12	24	36	40.5
2	Rated Current		A	630/1250
3	Menovitá frekvencia		Hz	50/60
4	1-minútové výkonové frekvenčné výdržné napätie	Celková hodnota	kV	42	55	80	95
		Bod zlomu		48	65	95	110
5	Odolné napätie impulzu blesku	Celková hodnota	kV	75	125/150	170	95
		Bod zlomu		85	150/160	185	215
6	Menovitý krátkodobý výdržný prúd	Hlavný okruh	kA	25/2s
		Uzemňovací obvod		25/2s
7	Menovitý špičkový výdržný prúd		kA	63			50
8	Menovitý prenosový prúd		A	1300-1700
9	Menovitý vypínací prúd pri zatváraní záťaže		A	630
10	Menovitý vypínací prúd nabíjania kábla		A	50/10
11	Vypínací prúd transformátora		A	20
12	Prerušovací prúd pri poruche uzemnenia kábla		A	100			80
13	Menovitý skratový vypínací prúd		kA	20
14	Menovitý skratový uzatvárací prúd		kA	63			50
15	Trieda ochrany			IP3X
16	Životnosť spínača záťaže		Čas	5000
17	Životnosť uzemňovacieho spínača		Čas	5000

Typický diagram schémy:

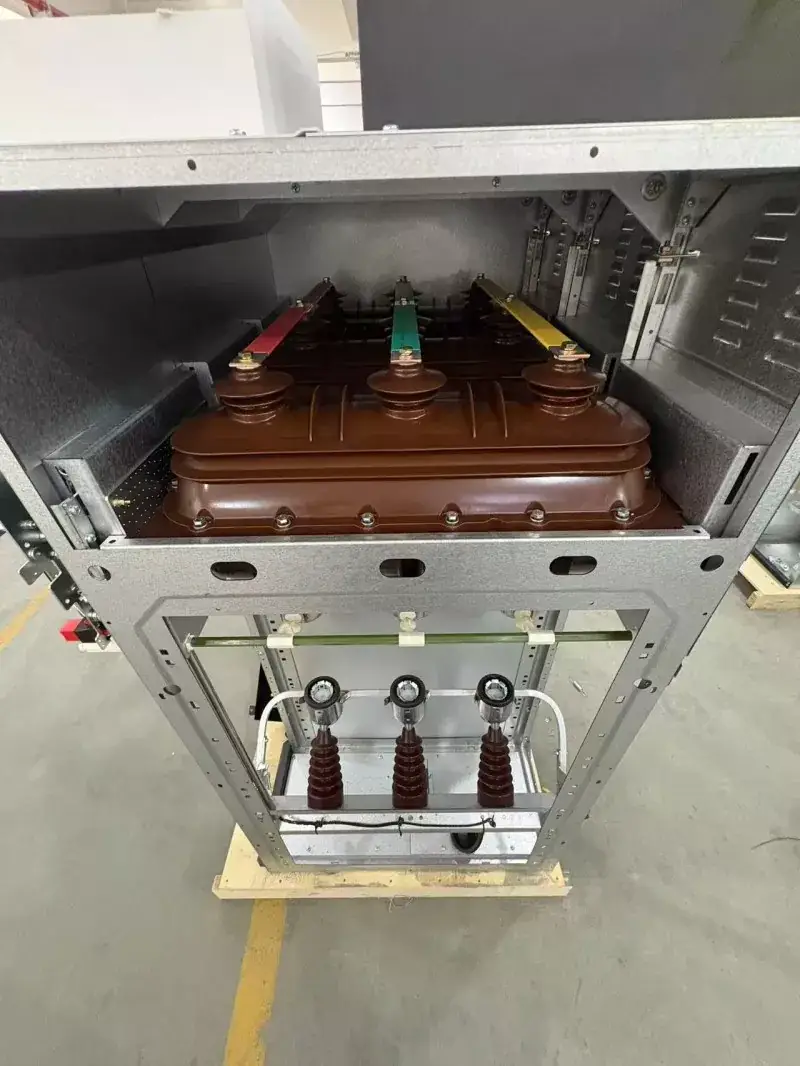

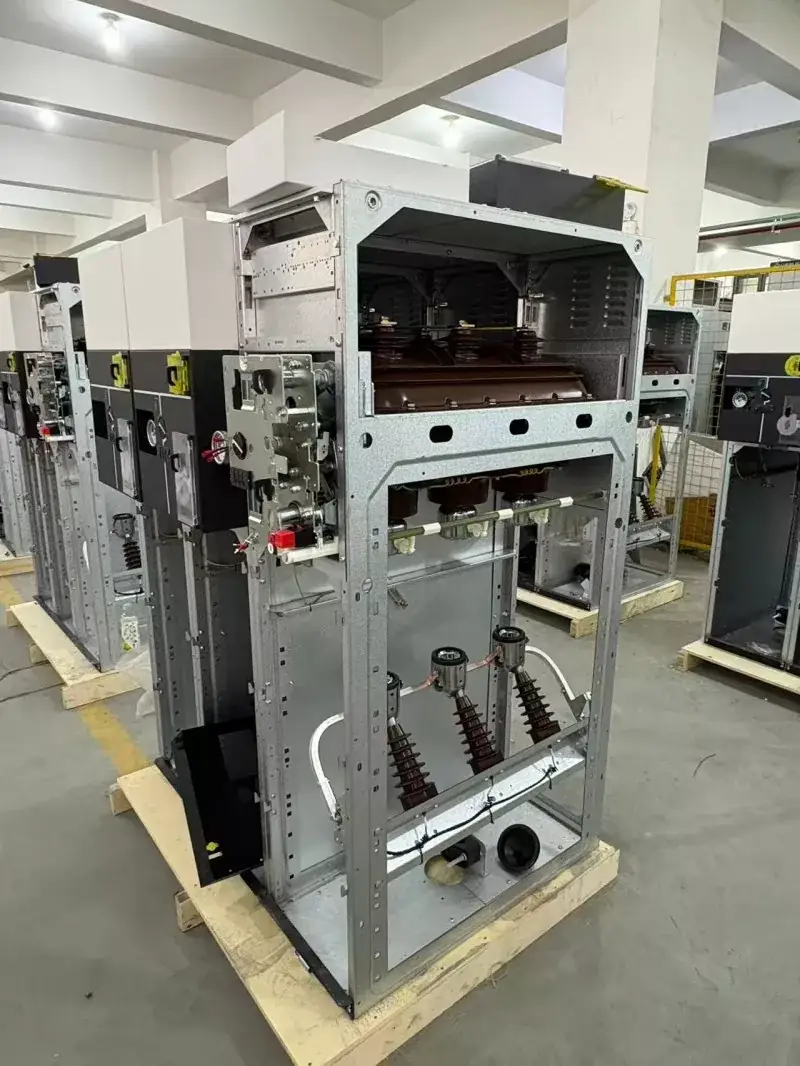

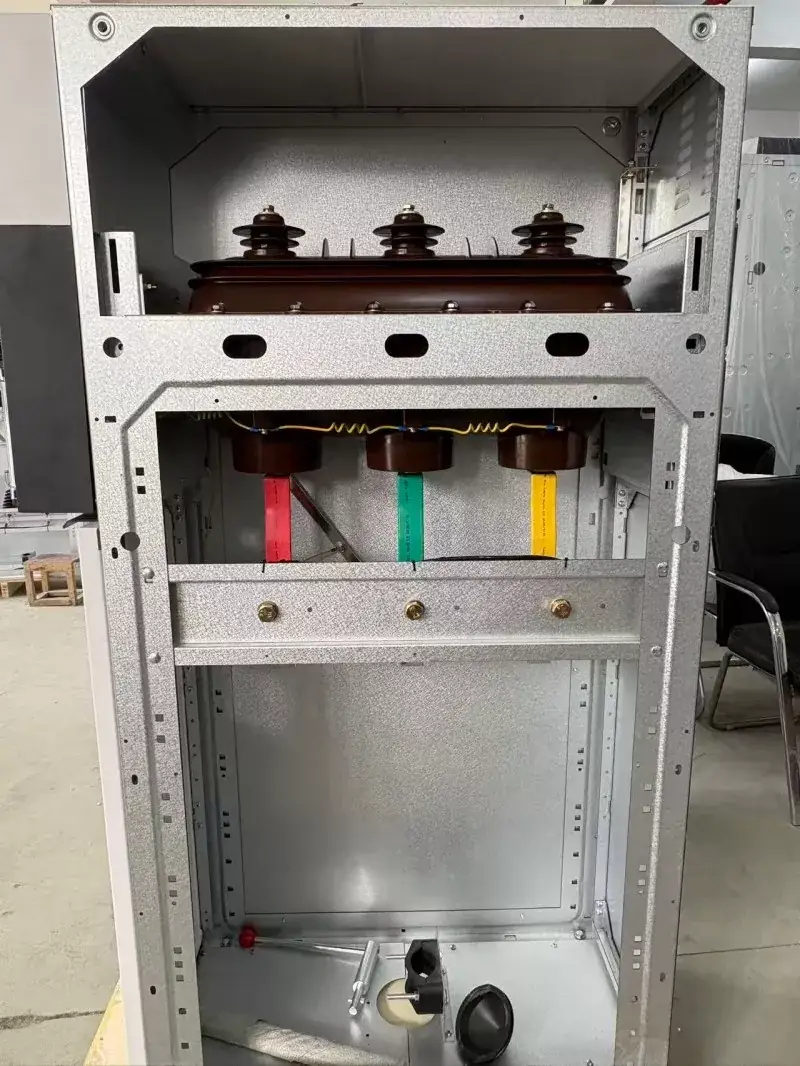

Továrenská streľba:

Prečo si vybrať LGSM6 RMU

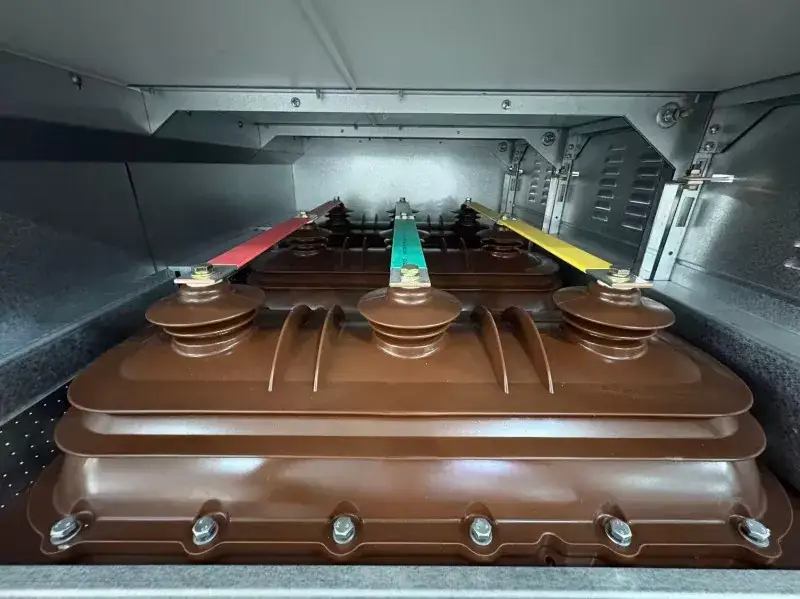

1. Plne utesnený dizajn: Plynová komora kompaktného kovového rozvádzača RMU izolovaného plynom SM6 SF6 je zváraná laserom, aby sa zabezpečil spoľahlivý tesniaci výkon. Využitím vynikajúcich izolačných a oblúkových vlastností plynu SF6 sa výrazne skracujú izolačné vzdialenosti medzi fázami a fázami a zemou a vďaka nízkemu tlaku plynu je necitlivý na zmeny teploty.

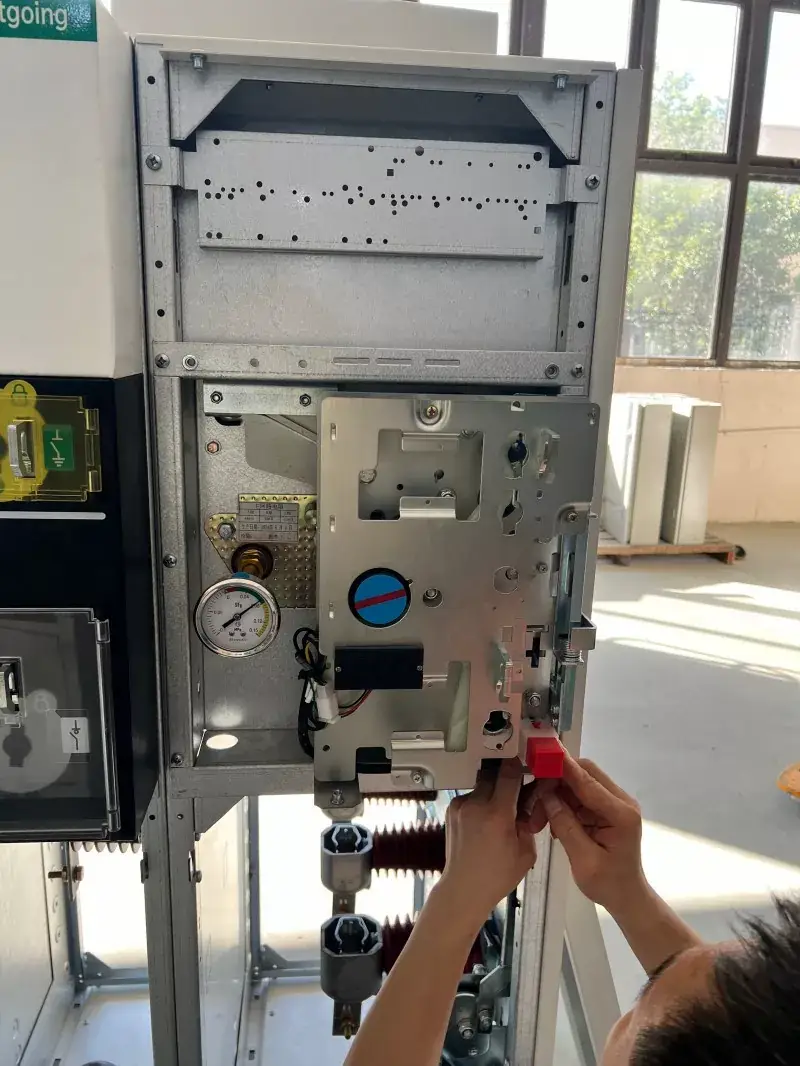

2. Konštrukcia trojpolohového spínača: Tento spínač záťaže/odpojovača integruje tri polohy: zatvorené, otvorené a uzemnené. Dizajn otočného pohyblivého kontaktu poskytuje jednoduché a intuitívne ovládanie a viditeľnosť bodu zlomu je jasne viditeľná cez pozorovacie okienko, čo spĺňa požiadavky na bezpečnosť údržby. Komplexné mechanické blokovanie medzi tromi polohami eliminuje možnosť nesprávnej obsluhy.

3. Vysoká modularita a rozšíriteľnosť: Moduly je možné ľubovoľne kombinovať a rozširovať pomocou pevných izolovaných prípojníc alebo vyhradených konektorov, ktoré sú vhodné pre jednoduché koncové vedenia, ako aj pre komplexné napájacie systémy kruhovej siete. Všetky jednotky majú tiež vyhradené rozhrania pre elektrickú prevádzku a automatizáciu.

4. Ultra-vysoký stupeň ochrany: Celá skrinka dosahuje stupeň ochrany IP3X alebo IP4X. Vybavený komplexným mechanickým blokovacím zariadením zaisťuje bezpečnosť personálu a zariadení. Skriňa je vybavená pretlakovým kanálom na cielené uvoľnenie tlaku.

Často kladené otázky

•Vyžaduje tento typ kompaktného kovového rozvádzača RMU izolovaného plynom SM6 SF6 pravidelnú údržbu?

Nie. Keďže všetky živé časti sú utesnené v komore z nehrdzavejúcej ocele naplnenej plynom SF6, sú úplne izolované od vonkajších nečistôt, vlhkosti a oxidácie. Bežná prevádzka vyžaduje iba kontrolu mechanických pohybov ovládacej skrinky a odčítania prístrojov, aby správne fungovali.

•Je dostatok miesta pre káblové pripojenia? Je inštalácia jednoduchá?

Lugao optimalizovalo rozloženie káblového priestoru, poskytuje dostatok priestoru pre káblové pripojenia, uľahčuje výrobu káblových koncoviek a inštaláciu uzemňovacích vodičov.

•Aká je životnosť produktu?

Za normálnych prevádzkových podmienok je navrhnutá životnosť produktu vo všeobecnosti až 30 rokov. Plynové boxy z nehrdzavejúcej ocele majú silnú odolnosť proti korózii a mechanická životnosť hlavného vypínača (napríklad vypínača záťaže) môže zvyčajne dosiahnuť viac ako 5 000 cyklov.

•Má vaša spoločnosť zásoby? Aká je dodacia lehota?

Bežné objednávky môžu byť odoslané do približne 15 pracovných dní. Špeciálne prispôsobené riešenia (napríklad vysoký prúd, neštandardné napätie) zvyčajne vyžadujú 15-30 dní.
