Aké faktory by mali inžinieri zvážiť pri výbere rozvodnej siete?

Výber správnej rozvodnej siete je zásadným rozhodnutím, ktoré má vplyv na spoľahlivosť, bezpečnosť a prevádzkovú efektívnosť distribučných sietí vysokého napätia. Pre inžinierov táto voľba presahuje základné špecifikácie – zahŕňa hodnotenie odolnosti proti skratu, izolačnú technológiu, podmienky prostredia a dlhodobé stratégie údržby. Zle zvolenýHlavná jednotkamôže viesť k neplánovaným výpadkom, zvýšenému riziku oblúkového výboja a vyšším celkovým nákladom na vlastníctvo. Pochopenie súhry medzi vypínačmi záťaže, mechanizmami prerušenia porúch a menovitými hodnotami krytu sa preto stáva nevyhnutným pre akýkoľvek robustný dizajn energetického systému.

V Lugao Power Co., Ltd. sme strávili desaťročia zdokonaľovaním nášho prístupu k inžinierstvu RMU. V tomto článku rozoberieme technické faktory, ktoré by mali riadiť váš výberový proces. Od dielektrických vlastností po budúcu škálovateľnosť poskytujeme kontrolný zoznam, ktorý je v súlade s normami IEC aj IEEE. Či už navrhujete sekundárnu distribučnú sieť pre veternú farmu, dátové centrum alebo priemyselný závod, tieto poznatky vám pomôžu urobiť sebavedomé rozhodnutie založené na údajoch. Naša továreň vyrába viac ako 10 000 jednotiek ročne a my sme sa naučili, že úspešné projekty vždy začínajú kladením správnych otázok o kruhovej hlavnej jednotke.

Obsah

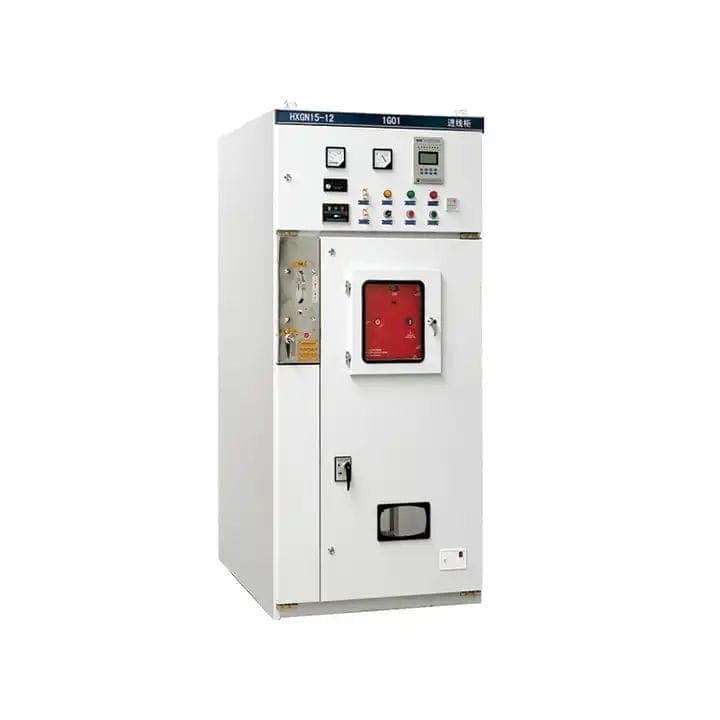

1. Aké sú kľúčové elektrické parametre, ktoré definujú výkon ústredne?

Keď inžinieri špecifikujú okruhovú rozvodnú jednotku, primárne elektrické parametre tvoria základ každého konštrukčného výpočtu. Tieto parametre určujú, či RMU dokáže zvládnuť bežné záťažové prúdy, prechodné prepätia a skratové podmienky bez ohrozenia siete. V Lugao Power Co., Ltd. naša továreň trvá na overení každého parametra prostredníctvom typových testov a odporúčame, aby si inžinieri vyžiadali správy o testoch tretích strán. Nižšie sú uvedené kritické elektrické parametre, ktoré musíte analyzovať.

• Menovité napätie (Ur):Typicky 12 kV, 24 kV alebo 36 kV pre sekundárnu distribúciu. RMU musí vydržať trvalé prevádzkové napätie plus dočasné prepätia (napr. 1,2x Ur počas 8 hodín). Modely kruhových rozvodných jednotiek našej továrne pokrývajú 12 kV až 40,5 kV s 1,5-násobným výdržným napätím bleskového impulzu 95 kV pre 24 kV verzie.
• Menovitý prúd (Ir):Bežné hodnoty sú 630A alebo 1250A pre aplikácie podávača a slučky. Ale zvážte: očakáva sa, že RMU zvládne budúci rast zaťaženia? Inžinierom často odporúčame, aby si vybrali hlavnú prípojnicu 1250 A, aj keď je počiatočné zaťaženie 400 A, pretože naše výrobné údaje ukazujú, že 70 % rozvodní sa rozšíri do piatich rokov.
• Krátkodobý výdržný prúd (Ik):Zvyčajne 20 kA/1s, 25kA/3s alebo 31,5kA/1s. Ide o schopnosť tolerovať skratový prúd bez mechanického alebo tepelného poškodenia. Pre priemyselné siete s vysokou úrovňou porúch odporúčame minimálne 25 kA/3s. Naša Lugao Power Co., Ltd. Ring Main Unit dosahuje 31,5 kA/3s na všetkých prípojnicových pripojeniach.
• Špičkový výdržný prúd (Ip):2,5-násobok Ik (napr. 50 kA pre 20 kA RMU). Táto elektrodynamická odolnosť zaisťuje, že vodiče sa neodpudzujú ani nedeformujú počas prvého vrcholu poruchy.
• Menovitá kapacita na vytváranie skratov:Pre vypínače záťaže je to schopnosť zopnúť pri poruche. Jednotky našej továrne sú dimenzované na špičkový zapínací prúd 63 kA, čo zaisťuje robustné uzavretie v najhorších scenároch.
• Klasifikácia vnútorného oblúka (IAC):IEC 62271-200 definuje IAC hodnotenia ako AFL/AFLR 12kV 20kA/1s. Inžinierom vždy odporúčame špecifikovať IAC s prístupnosťou (napr. AFL pre obmedzený prístup). Lugao Power Co., Ltd. poskytuje IAC A FL 31,5 kA/1s na všetkých krytoch jednotiek kruhovej rozvodne.

Okrem toho zvážte výdržné napätie napájacej frekvencie (suché a mokré) a úrovne čiastočného vybitia. Pre 24kV RMU by 1-minútová výdrž napájacej frekvencie mala byť 50kV. Vstupné napätie čiastočného výboja musí byť vyššie ako 1,1 Ur. Naša továreň používa automatizované testovanie PD pre každú Ring Main Unit pred odoslaním. Nasledujúca tabuľka sumarizuje naše štandardné parametre pre sériu LGU-RMU, ktoré môžu inžinieri použiť ako benchmark.

Nakoniec musia inžinieri overiť menovitú skratovú vypínaciu schopnosť pre všetky integrované ističe. Podľa našich skúseností je bežným prehliadnutím ignorovanie charakteristík prechodného obnovovacieho napätia (TRV). Naša továreň zaisťuje, že každá kruhová rozvodná jednotka s vákuovým ističom spĺňa TRV triedu C2 alebo E2. Pamätajte: elektrické parametre nie sú nezávislé; napríklad vyššie Ir často znižuje skratovú odolnosť v dôsledku tepelných obmedzení. Vždy krížovo skontrolujte pomocou kriviek zníženia od výrobcu.Lugao Power Co., Ltd.na požiadanie poskytuje bezplatné simulačné správy.

2. Ako izolačné médium (SF6 vs. suchý vzduch vs. pevné) ovplyvňuje spoľahlivosť a súlad so životným prostredím?

Izolačné médium vo vnútri kruhovej rozvodnej jednotky je viac než len dielektrikum – určuje intervaly údržby, riziká úniku a dokonca aj regulačné schválenie. Väčšina inžinierov pozná SF6 (fluorid sírový) vďaka jeho vynikajúcim vlastnostiam pri zhášaní oblúka, ale rastúce environmentálne predpisy (predpisy pre F-plyny, EU 517/2014) tlačia na alternatívy. Naša továreň vyvinula linky s izoláciou SF6 a ekologickým suchým vzduchom + pevné izolované linky kruhovej hlavnej jednotky. Tu je návod, ako každé médium ovplyvňuje váš výber.

• RMU s izoláciou SF6:Ponúka kompaktné rozmery (až o 70 % menšie ako vzduchom izolované), vysokú dielektrickú pevnosť (3x väčšiu ako vzduch) a utesnenú konštrukciu na celý život. SF6 má však potenciál globálneho otepľovania (GWP) 23 500. Únik pod 0,1 % za rok je prijateľný, ale vyžaduje sa pravidelné monitorovanie hustoty plynu. Naša Lugao Power Co., Ltd. Ring Main Unit SF6 používa laserom zvárané nádrže z nehrdzavejúcej ocele, čím sa dosahuje menej ako 0,01 % ročný únik.
• Suchý vzduch / RMU s izoláciou N2:Používa čistený vzduch alebo dusík pri tlaku 1,2–1,5 bar. GWP=0, žiadne oznamovacie povinnosti, ale vyžaduje väčšie rozmery krytu (o 20-30% väčšie) a nižšiu dielektrickú pevnosť. RMU suchého vzduchu našej továrne spĺňa menovité hodnoty 24 kV s absolútnym tlakom 1,4 bar a štandardne zahŕňame aktívne monitorovanie tlaku.
• Pevná izolácia RMU:Zapuzdrenie epoxidovou živicou úplne eliminuje únik plynu. Extrémne robustné pre prostredia náchylné na vibrácie, ako sú pobrežné plošiny. Nevýhoda: vyššia hmotnosť a obmedzená opraviteľnosť. Pre mestské rozvodne ponúka naša pevná izolovaná kruhová rozvodná jednotka 100% zelené poverenia a výkon bez čiastočného vybitia.

Z hľadiska spoľahlivosti zvážte prevádzkové prostredie. V pobrežných oblastiach s vysokou vlhkosťou je SF6 a pevná izolácia lepšia, pretože systémy suchého vzduchu môžu vyžadovať ďalšie sušiace kazety. V chladnom podnebí (pod -25 °C) môže SF6 skvapalniť, pokiaľ sa nepoužívajú ohrievače alebo zmesi plynov (SF6/N2). Naša továreň to rieši špeciálnou zmesou plynov v našej kruhovej rozvodnej jednotke arktického stupňa. Zhodnoťte tiež schopnosť výrobcu vykonávať doplňovanie na mieste. Lugao Power Co., Ltd. poskytuje globálne servisné tímy vyškolené pre SF6 a ekologické médiá.

Súlad so životným prostredím je teraz nevyjednávateľný. Mnoho verejných súťaží vyžaduje posúdenie životného cyklu (LCA). Naša továreň vykonala LCA pre naše portfólio RMU, čo ukazuje, že jednotka prstencovej hlavnej jednotky so suchým vzduchom znižuje uhlíkovú stopu o 98 % za 30 rokov v porovnaní s SF6. Pre inžinierov pracujúcich na certifikáciách pre zelené budovy (LEED, BREEAM) môže výber RMU s nízkym GWP prispieť k získaniu kreditov. SF6 však stále ponúka bezkonkurenčnú kompaktnosť pre podzemné rozvodne. Rozhodovacia matica by mala obsahovať: priestorové obmedzenia, schopnosť monitorovať úniky a miestne environmentálne predpisy. V Lugao Power Co., Ltd. ponúkame hybridné riešenie: hlavná nádrž SF6 s priehradkami na suchý vzduch, vyváženie výkonu a udržateľnosti.

3. Prečo by mali inžinieri pred výberom hodnotiť kapacity na vytváranie a odstraňovanie porúch?

Poruchové a vypínacie kapacity sú bezpečnostnými sieťami každej ústredne. Zatiaľ čo vypínač záťaže môže prerušiť záťažové prúdy až do menovitého prúdu, poruchová situácia si vyžaduje, aby sa RMU dokázala uzavrieť skratom (vypínacia kapacita) a potom prerušila poruchový prúd (vypínacia kapacita) – často v koordinácii s predradenou ochranou. Naša továreň bola svedkom zlyhaní, keď inžinieri predpokladali, že odpínač RMU zvládne poruchové úlohy podobné ističu. Toto je nebezpečná mylná predstava.

• Schopnosť spôsobovať poruchy (špičková hodnota):V prípade odpínača záťaže jednotky kruhovej rozvodne je zapínacia kapacita zvyčajne 2,5 až 3-násobok menovitého krátkodobého prúdu. Pre 25kA/3s RMU by mala byť výkon aspoň 62,5kA. Naša továreň testuje každú sériu syntetickým testovacím obvodom, aby sme overili výkon v najhoršom prípade asymetrie.
• Kapacita prerušenia porúch (RMS):Štandardné vypínače záťaže nie sú určené na prerušenie skratových prúdov; spoliehajú sa na poistky alebo predradené ističe. Ak váš návrh používa RMU iba ako spínacie zariadenie, uistite sa, že predradený istič je v súlade s charakteristikami poistky. Jednotka kruhovej rozvodne vybavená vákuovým ističom však môže mať symetrickú vypínaciu kapacitu až 31,5 kA. Lugao Power Co., Ltd. ponúka RMU s integrovaným VCB, vypínacia schopnosť 25kA pri 24kV.
• Prerušenie prenosového prúdu:V konfiguráciách slučky, keď je jedna strana otvorená a dôjde k poruche, musí RMU prerušiť prenosový prúd (zvyčajne do 1,2x Ir). Trojpolohový spínač SF6 našej továrne (zatvorený, otvorený, uzemnený) je testovaný na 1 000 operácií pri prenosovom prúde 850 A.

Ďalším kritickým faktorom je zapínacia kapacita uzemňovacieho spínača. Uzemňovacie spínače musia byť schopné zapnúť poruchu pod napätím – táto požiadavka sa často ignoruje. Podľa IEC 62271-102 by mal mať uzemňovač menovitý skratový výkon rovnajúci sa špičkovému výdržnému prúdu. Jednotka kruhovej rozvodnej siete našej továrne obsahuje blokovaný uzemňovací spínač testovaný na špičku 62,5 kA. Konštruktérom vždy odporúčame, aby si vyžiadali osvedčenia o skúške pre výrobu aj búranie, nielen pre tepelnú odolnosť.

Okrem toho pred údržbou zvážte počet operácií, pri ktorých dôjde k poruche. Pre vákuové zhášedlá môže byť elektrická výdrž 100 úplných poruchových operácií pri menovitom prúde. Naša továreň používa medeno-chrómové kontakty na dosiahnutie 30 úplných prerušení poruchy pri 31,5 kA. Naproti tomu otočné spínače SF6 majú nižšiu schopnosť prerušiť poruchu – spoliehajú sa na nárast tlaku z oblúka. Podľa našich skúseností poskytuje najlepšie vyváženie špecifikácia kruhovej rozvodnej jednotky s kombináciou poistkového spínača pre ochranu podávača a VCB pre prívod. Lugao Power Co., Ltd. poskytuje koordinačnú štúdiu ako súčasť našej technickej podpory, ktorá zabezpečuje, že vaše chybové kapacity sú v súlade s nastaveniami relé a nábehom transformátora.

4. Aké testy mechanickej a environmentálnej odolnosti overujú jednotku kruhovej rozvodne pre drsné podmienky?

Dokonca ani tie najlepšie elektrické parametre neznamenajú nič, ak jednotka Ring Main Unit zlyhá v dôsledku korózie, vibrácií alebo extrémnych teplôt. Inžinieri sa musia pozerať nad rámec údajových listov a požadovať dôkaz o mechanickej a environmentálnej odolnosti. Naša továreň prevádzkuje laboratórium akreditované podľa ISO 17025, kde každý návrh RMU podrobujeme nasledujúcim validačným testom. Spravidla platí, že ak výrobca nemôže poskytnúť tieto správy, nešpecifikujte svoj produkt.

• Mechanická odolnosť (trieda M1/M2 podľa IEC 62271-1):M1 = 1000 operácií, M2 = 5000 operácií pre vypínače záťaže. Pre kruhové hlavné jednotky v často prepínaných sieťach (napr. kondenzátorové banky alebo veterné turbíny) odporúčame triedu M2. Naša Lugao Power Co., Ltd. Ring Main Unit dosahuje 10 000 operácií na trojpolohovom prepínači bez údržby.
• Krytie IP:Pre vonkajšie RMU (typ kiosku) je povinné IP54 alebo IP65. Pre vnútorné, minimálne IP3X. Naša továreň ponúka IP67 pre oblasti náchylné na ponorenie – testované v 1 m vody po dobu 30 minút.
• Odolnosť proti korózii (C5-M vysoká korózia):Podľa ISO 12944 si kryty používané v priemyselných alebo námorných zónach vyžadujú náter C5-M. Naša továreň používa nanokeramickú predúpravu + polyesterový práškový náter, ktorý prešiel 1000 hodinovým testom soľného spreja podľa ASTM B117.
• Test zvýšenia teploty:Pri 1,1 x menovitom prúde by nárast teploty na kontaktoch nemal presiahnuť 65 K pre postriebrené kontakty. Naša továreň vykonáva testy nárastu teploty monitorované optickými vláknami, čím zaisťuje, že naša kruhová rozvodná jednotka bude o 15 % chladnejšia, než sú limity IEC.
• Skúška skratu a vnútorného oblúka:Nad rámec štandardného 1s oblúka testujeme účinnosť odľahčenia tlaku. RMU našej továrne obsahuje zadný oblúkový kanál, ktorý smeruje plyny preč od operátora, overený testom v plnom rozsahu pri 31,5 kA/1s.

Seizmická kvalifikácia je často prehliadaná. V zónach náchylných na zemetrasenia musí obvodová jednotka vydržať úrovne zrýchlenia (0,5 g až 1,0 g) bez straty funkčnosti. Naša továreň kvalifikovala naše RMU na 0,8 g horizontálne a 0,4 g vertikálne na IEEE 693. Zvážte aj zníženie nadmorskej výšky: nad 1000 m sa dielektrická pevnosť znižuje približne o 1 % na 100 m. Pre inštalácie vo výške 2000 m naša továreň poskytuje upravený dizajn izolácie so zvýšenými vzdialenosťami.

Nakoniec si vyžiadajte správy o typových skúškach od nezávislého laboratória, ako je KEMA, CESI alebo IPH. Tieto správy by mali zahŕňať tepelné, dielektrické a mechanické sekvencie. V Lugao Power Co., Ltd. sprístupňujeme naše kompletné správy o typových skúškach technikom prostredníctvom zabezpečeného portálu. Zaviedli sme aj službu digitálneho dvojčaťa: pomocou analýzy konečných prvkov simulujeme mechanickú životnosť vašej špecifickej konfigurácie kruhovej hlavnej jednotky. Toto proaktívne overovanie zaisťuje, že žiadna skrytá slabina neohrozí vašu sieť.

5. Ako môžu náklady na životný cyklus a modularita ovplyvniť dlhodobé plánovanie rozvodne?

Inžinieri sa často zameriavajú na počiatočné obstarávacie náklady, ale celkové náklady na vlastníctvo (TCO) jednotky kruhovej rozvodnej siete sú 20–40 rokov. Naša továreň analyzovala údaje z viac ako 500 rozvodní a zistili sme, že údržba, energetické straty a náklady na rozšírenie predstavujú 60 % TCO. Preto výber RMU výlučne na základe ceny vopred vedie k vyšším dlhodobým výdavkom. Tu je návod, ako prijať perspektívu životného cyklu.

• Intervaly údržby a prístup:RMU uzavretá SF6 nevyžaduje žiadnu manipuláciu s plynom počas 20 rokov, ak je miera úniku nižšia ako 0,1 % za rok. Naša továrenská kruhová rozvodná jednotka má bezúdržbový dizajn pre spínaciu komoru. Pre jednotky so suchým vzduchom sú však potrebné pravidelné kontroly tlaku. Lokálnych partnerov školíme na vykonávanie 5-ročných kontrol.
• Energetické straty (straty pri zaťažení):Straty medi v prípojniciach a kontaktoch môžu byť značné. 630A RMU so 150W stratami pri plnom zaťažení počas 20 rokov (za predpokladu 0,12 USD/kWh) stojí len straty 3150 USD. Naša továreň optimalizuje dizajn kontaktov pomocou zliatiny striebra a niklu, čím znižuje straty o 18 % v porovnaní so štandardnými konštrukciami.
• Modularita a rozšíriteľnosť:Jednotka kruhovej rozvodne pripravená na budúcnosť by mala umožniť pridávanie modulov napájača bez manipulácie s plynom alebo demontáže prípojnice. Naša továreň ponúka modulárny systém „plug-and-bus“: RMU s 2 podávačmi môžete rozšíriť na 6 podávačov za 2 hodiny. Táto modularita zabraňuje nákladným prestavbám rozvodní.
• Dostupnosť náhradných dielov:Zabezpečte, aby výrobca na náhradné diely poskytoval záruku minimálne 25 rokov. Lugao Power Co., Ltd. skladom všetky komponenty pre naše modely RMU a každej jednotke prideľujeme jedinečný QR kód pre okamžitú identifikáciu dielov.

Okrem toho zvážte náklady na neplánované výpadky. Podľa databázy spoľahlivosti našej továrne skracuje okruhová rozvodná jednotka s internou klasifikáciou oblúka a mechanizmami odolnými voči poruchám trvanie výpadku o 80 %. Zahŕňame autodiagnostické senzory (teplota, čiastočný výboj, hustota plynu), ktoré sa pripájajú k cloudovej monitorovacej platforme. Táto funkcia prediktívnej údržby zvyšuje počiatočné náklady o 3 – 5 %, ale znižuje náklady na životný cyklus v priemere o 22 %. Pre inžinierov pracujúcich na kritickej infraštruktúre (nemocnice, dátové centrá) odporúčame naše „Smart RMU“ s analytikou v reálnom čase.

Nakoniec zhodnoťte schopnosť výrobcu poskytnúť školenie a vzdialenú podporu. Naša továreň zahŕňa 2 dni školenia o uvedení do prevádzky na mieste pre každú objednávku Ring Main Unit plus 10-ročnú záruku na vákuový prerušovač. Keď vypočítate celkové náklady na vlastníctvo, zahrňte náklady na vyradenie z prevádzky: jednotky SF6 vyžadujú certifikovanú rekuperáciu plynu, zatiaľ čo naše RMU so suchým vzduchom šetrné k životnému prostrediu možno zlikvidovať bez špeciálnych postupov. Výberom spoločnosti Lugao Power Co., Ltd. inžinieri zosúladili finančné plánovanie s prevádzkovou dokonalosťou.

Zhrnutie: Integrácia technických faktorov do koherentnej stratégie RMU

Výber ústredne je viacrozmerná výzva, ktorá vyvažuje elektrickú odolnosť, prispôsobivosť voči životnému prostrediu, bezpečnosť a ekonomickú predvídavosť. Inžinieri musia uprednostniť menovité napätie a skratovú kapacitu ako nesporné základy. Potom výber izolačného média (SF6, suchý vzduch alebo pevná látka) formuje súlad s predpismi a fyzickú stopu. Schopnosť spôsobovať/vypínať musí byť overená prostredníctvom typových skúšok, nie iba pomocou údajov v technických listoch. Pre drsné prostredie požadujte dôkaz o mechanickej odolnosti a odolnosti proti korózii. Nakoniec, analýza nákladov na životný cyklus, ktorá zahŕňa modularitu a prediktívnu údržbu, zabráni drahým retrofitom. V Lugao naši továrni inžinieri spolupracujú s klientmi na vytváraní prispôsobených riešení RMU, ktoré dodržiavajú tieto princípy. Pozývame vás, aby ste využili našich 20 rokov terénnych údajov a náš konfigurátor kruhovej hlavnej jednotky na vytvorenie špecifikácie, ktorá poskytuje bezpečnosť, spoľahlivosť a hodnotu po celé desaťročia.
