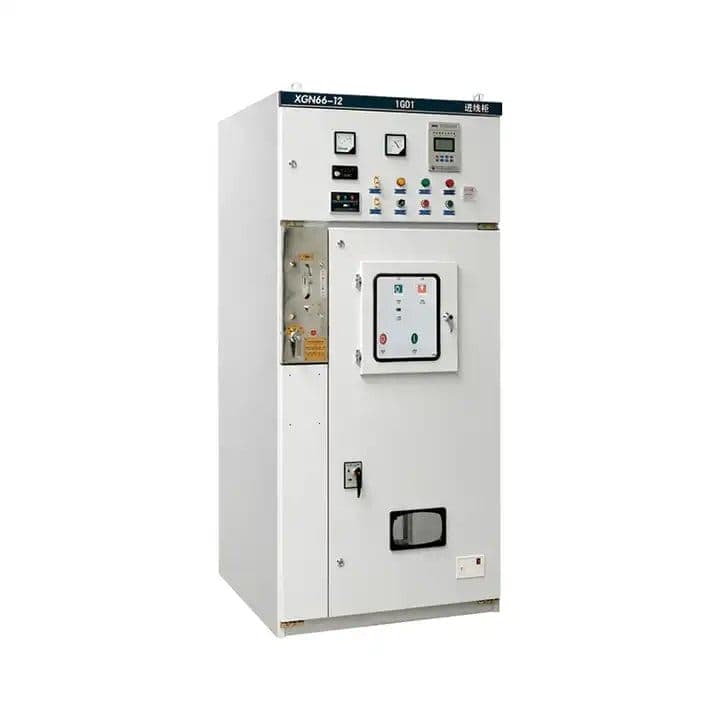

Ako jednotky Ring Main zvyšujú ochranu a bezpečnosť elektrickej siete?

V moderných elektrických rozvodných sieťach môžu neplánované výpadky a poruchy zariadení viesť k obrovským finančným stratám a bezpečnostným rizikám. Kľúč k odolnej sieti spočíva v inteligentných spínacích a ochranných zariadeniach.Vyzváňacie hlavné jednotky(RMU) sa ukázali ako základný kameň sietí stredného napätia, ktoré poskytujú kompaktné, utesnené a bezúdržbové riešenia, ktoré výrazne zlepšujú izoláciu porúch a spoľahlivosť systému. V Lugao Power Co., Ltd. bol náš inžiniersky tím svedkom toho, ako RMU znižujú prestoje o viac ako 60 percent v mestských a priemyselných zariadeniach. Integráciou odpínačov záťaže, poistiek a ističov do jedného puzdra izolovaného plynom alebo vzduchom zaisťujú kruhové rozvodné jednotky, že porucha na jednej vetve neparalyzuje celú slučku. Tento úvodný pohľad odpovedá na základnú otázku: RMU zvyšujú ochranu prostredníctvom rýchlej detekcie porúch, fyzického oddelenia chybných sekcií a robustných konštrukcií odolných voči oblúkom, čím chránia zariadenia aj personál.

Naša továreň venovala dve desaťročia zdokonaľovaniu technológie Ring Main Unit. Chápeme, že elektrická bezpečnosť nie je len o komponentoch, ale o celej architektúre systému. Jednotky kruhovej hlavnej siete fungujú v konfigurácii slučky, kde môže byť napájanie napájané z dvoch smerov. Ak dôjde k poruche, jednotka RMU automaticky alebo manuálne izoluje chybný segment, pričom udržiava zásobovanie zdravých podávačov. Táto schopnosť samoopravy je revolučná pre kritické infraštruktúry, ako sú nemocnice, dátové centrá a závody na výrobu obnoviteľnej energie. So spoločnosťou Lugao Power Co., Ltd. získate prístup k jednotkám RMU, ktoré spĺňajú normy IEC 62271-200, vrátane nádrží z nehrdzavejúcej ocele, SF6 alebo ekologických zmesí plynov a integrovaných uzemňovacích spínačov. V nasledujúcich častiach rozoberieme technické parametre, prevádzkové výhody a bezpečnostné mechanizmy, vďaka ktorým sú naše blokové rozvodne nepostrádateľné pre moderné energetické siete.

Obsah

• 1. Čo robí rozvodnú sieť kritickou pre ochranu elektrickej siete?
• 2. Ako jednotka kruhovej rozvodne zlepšuje riadenie porúch a rýchlosť izolácie?
• 3. Prečo sú plynom izolované okruhové rozvodne bezpečnejšie pre personál a majetok?
• 4. Aké technické parametre definujú vysokovýkonnú kruhovú hlavnú jednotku?
• 5. Ako môžu prstencové hlavné jednotky znížiť riziko oblúkového výboja a zvýšiť prevádzkovú bezpečnosť?
• 6. Záver: Siete podporujúce budúcnosť s riešeniami RMU od Lugao Power
• 7. Často kladené otázky (FAQ) o jednotkách ústredne a bezpečnosti siete

1. Čo robí rozvodnú sieť kritickou pre ochranu elektrickej siete?

Ochrana elektrickej siete je viacvrstvová výzva zahŕňajúca scenáre nadprúdu, skratu a zemného spojenia. Ring Main Unit slúži ako kompaktný sekundárny distribučný rozvádzač, ktorý integruje ochranné a spínacie funkcie do jedného krytu. Na rozdiel od bežných rozvádzačov, ktoré vyžadujú rozsiahly priestor a zložité systémy prípojníc, naša kruhová rozvodná jednotka naLugao Power Co., Ltd.znižuje stopu až o 50 percent a zároveň ponúka vynikajúcu koordináciu ochrany. Základná architektúra RMU zahŕňa dva vstupné/výstupné prepínače napájača a spínač ochrany transformátora, všetky vzájomne prepojené, aby sa zabránilo chybám operátora. Tento dizajn priamo rieši primárny cieľ ochrany siete: izolovať chyby bez prerušenia celej slučky.

Naša továreň vyrába RMU s izoláciou plynom SF6 a technológiou pevného dielektrika. Kritickým aspektom, ktorý robí z kruhových rozvodných jednotiek nepostrádateľné, je ich schopnosť zvládnuť vysoké poruchové prúdy – až 20 kA po dobu 3 sekúnd – pri zachovaní utesneného prostredia odolného voči prachu, vlhkosti a korozívnym látkam. Tu sú základné ochranné funkcie, ktoré odlišujú naše RMU:

• Pripravená automatizácia slučky:Naša Ring Main Unit sa dá integrovať so vzdialenými koncovými jednotkami (RTU) pre automatickú detekciu porúch a izoláciu, čím sa skráti doba výpadku z hodín na sekundy.
• Integrovaný uzemňovací spínač:Poskytuje viditeľné uzemnenie pre následné obvody, čím zaisťuje nulový potenciál pred údržbou – bezpečnostná požiadavka, o ktorej nemožno vyjednávať.
• Systém na uvoľnenie tlaku:V zriedkavých prípadoch vnútorného oblúka nasmeruje pretlakový kanál RMU horúce plyny bezpečne nahor alebo dozadu, čím chráni obsluhu.
• Mechanické blokovanie:Zabraňuje nesprávnym operáciám, ako je zatvorenie uzemňovacieho spínača, keď je spínač záťaže zatvorený, čím sa eliminuje riziko ľudskej chyby.

Z hľadiska ochrany siete ponúkajú jednotky Ring Main selektívnu koordináciu. Napríklad, ak dôjde ku skratu napájača, poistka alebo istič RMU vypne iba túto vetvu, zatiaľ čo ostatné napájače zostanú pod napätím. Táto selektivita sa dosahuje starostlivým prispôsobením krivky medzi časom a prúdom. V našom továrenskom testovaní Lugao Power Co., Ltd. demonštruje RMU, ktoré odstraňujú poruchy do 0,02 sekundy pre udalosti s vysokým prúdom. Okrem toho konfigurácia slučky znamená, že aj keď jeden zdroj zlyhá, alternatívny zdroj pokračuje v napájaní záťaže cez normálne uzavretú slučku. Táto redundancia je dôvodom, prečo sa energetické spoločnosti a veľké priemyselné podniky spoliehajú na našu kruhovú rozvodnú jednotku pri distribúcii kritickej energie. Navyše, utesnená konštrukcia nádrže zabraňuje prenikaniu vlhkosti, čo je hlavnou príčinou čiastočného vybitia a prípadného zlyhania. Kombináciou robustných materiálov, inteligentných prepojení a kompaktných tvarových faktorov naša kruhová rozvodná jednotka nielen chráni sieť, ale tiež predlžuje životnosť zariadenia minimalizovaním elektrického a tepelného namáhania.

2. Ako jednotka kruhovej rozvodne zlepšuje riadenie porúch a rýchlosť izolácie?

Manažment porúch je závod s časom. Každú sekundu porucha pretrváva, energia oblúka poškodí vodiče, izoláciu a blízke zariadenia. Jednotka kruhovej rozvodne dramaticky zlepšuje správu porúch prostredníctvom svojej jedinečnej schopnosti rozdeľovania do sekcií. V typickej radiálnej sieti jediná porucha zatemní všetky následné záťaže. Avšak s našou kruhovou hlavnou jednotkou nainštalovanou v strategických uzloch je možné slučku rozdeliť na časti. Keď dôjde k poruche, ochranné relé signalizujú RMU, aby otvorila spínače na oboch stranách poruchy, čím sa izoluje iba chybná zóna. Zvyšok siete pokračuje v normálnej prevádzke. Naša továreň zdokumentovala prípadové štúdie, v ktorých jednotky Ring Main Unit znížili minúty prerušenia zákazníkov v prímestských distribučných sieťach o 85 percent.

Rýchlosť izolácie závisí od ovládacieho mechanizmu. Naše RMU sú vybavené pružinovými mechanizmami, ktoré sa otvoria alebo zatvoria za menej ako 0,5 sekundy. Pri transformátorových podávačoch chránených poistkou sa poistka roztaví v priebehu milisekúnd a spustí úderník, ktorý vypne spínač záťaže. Toto kombinované riešenie poistkových spínačov je obzvlášť účinné na ochranu transformátorov. Tu je podrobný rozpis toho, ako naša kruhová rozvodná jednotka zvláda typickú medzifázovú poruchu:

• Krok 1 Detekcia:Prúdové transformátory v RMU snímajú nadprúd alebo zemnú poruchu. Ochranné relé spracováva signál.
• Krok 2 Vypnutie:Relé odošle vypínací príkaz do ističa alebo vypínača záťaže. Naša továreň používa magnetické ovládače pre vysokorýchlostnú odozvu.
• Krok 3 Izolácia:Spínač chybného podávača sa otvorí a fyzicky oddelí poruchu od hlavnej prípojnice. Súčasne sa normálne otvorený (NO) spojovací spínač môže uzavrieť, aby sa obnovila dodávka z alternatívneho zdroja.
• Krok 4 Indikácia:Miestne mechanické indikátory a vzdialené signály SCADA zobrazujú stav. Naša kruhová hlavná jednotka obsahuje LED mimické panely pre jasnú vizuálnu spätnú väzbu.

Okrem rýchlosti naša RMU zlepšuje správu porúch prostredníctvom jasne viditeľných prestávok. Operátori môžu vidieť otvorenú medzeru na vypínači záťaže alebo uzemňovači, čo poskytuje pozitívne potvrdenie, že obvod je bez napätia. Lugao Power Co., Ltd. navrhuje všetky kruhové rozvodne s okienkami pre každú polohu spínača v súlade s požiadavkami IEC 62271-200. Klasifikácia vnútorného oblúka jednotky (IAC) navyše zaisťuje, že aj keď dôjde k poruche vo vnútri jednotky RMU, kryt obsahuje oblúk a odvádza horúce plyny preč. V našej továrni sme vykonali testy vnútorného oblúka až do 20 kA po dobu 1 sekundy, čím sme dosiahli IAC A FLR 20 kA/1s. Táto úroveň ochrany znamená, že kým sa RMU obetuje v extrémnych podmienkach, šetrí predradené rozvádzače a zapojené transformátory. Ďalšou inovatívnou funkciou je integrácia indikátorov prechodu porúch (FPI). Tieto indikátory, zabudované do našej kruhovej hlavnej jednotky, pomáhajú posádkam v teréne lokalizovať presný chybný úsek bez časovo náročného skúmania. Stručne povedané, správa porúch pomocou RMU nie je len o rýchlosti, ale o presnosti, bezpečnosti a minimálnom prerušení prevádzky, čo sú všetky hlavné silné stránky Lugao Power Co., Ltd.

3. Prečo sú plynom izolované okruhové rozvodne bezpečnejšie pre personál a majetok?

Bezpečnosť je prvoradá v každej elektrickej inštalácii. Plynom izolované okruhové hlavné jednotky (GIS RMU) ponúkajú inherentné bezpečnostné výhody oproti rozvádzačom izolovaným vzduchom alebo olejom. V Lugao Power Co., Ltd. naša továreň vyrába RMU izolované plynom SF6 s nulovou mierou úniku a vysokou dielektrickou pevnosťou. Plyn SF6 je päťkrát ťažší ako vzduch a má vynikajúce vlastnosti na zhášanie oblúka, čo znamená, že vzdialenosť medzi živými časťami možno zmenšiť bez narušenia izolácie. Táto kompaktnosť umožňuje plne utesnenú nádrž, kde sú všetky komponenty pod napätím uzavreté v nehrdzavejúcej oceli, čím sa eliminuje akýkoľvek náhodný kontakt personálu. Okrem toho je plynová náplň suchá a bez vlhkosti, čo zabraňuje vnútornému pohybu a korózii. V záujme bezpečnosti majetku chráni uzavreté prostredie pred prachom, soľou a znečistením, čo sú bežné príčiny flashoverov v pobrežných alebo púštnych oblastiach.

Naša Ring Main Unit sa zaoberá aj environmentálnou bezpečnosťou. Zatiaľ čo SF6 je skleníkový plyn, ponúkame ekologicky efektívne alternatívy, ako sú zmesi N2/SF6 alebo riešenia čistého vzduchu. Bez ohľadu na typ plynu sú bezpečnostné výhody pre personál rovnaké: jednotka je odolná voči dotyku a oblúku. Pozrime sa podrobne, prečo plynom izolovaný dizajn robí náš RMU bezpečnejším:

• Žiadne externé živé časti:Všetky vysokonapäťové vodiče sú vo vnútri uzemneného kovového krytu. Naša kruhová rozvodná jednotka spĺňa krytie IP67 pre nádrž, čo znamená, že môže byť dočasne ponorená bez rizika.
• Integrované monitorovanie tlaku:Monitor hustoty poskytuje funkcie alarmu a blokovania pri poklese tlaku plynu, čím bráni prevádzke pri nebezpečnej úrovni izolácie.
• Bezúdržbová prevádzka:Na rozdiel od vzduchom izolovaného zariadenia, ktoré si vyžaduje pravidelné čistenie a nastavovanie, naše plynom izolované RMU nepotrebuje žiadnu vnútornú údržbu po dobu 30 rokov, čím sa znižuje riziko vystavenia technikov.
• Oblúkové obmedzenie:Robustná nádrž a pretlakové kanály zabezpečujú, že žiadny vnútorný oblúk neroztrhne kryt. Naša továreň testovala RMU, aby vydržala vnútorný oblúk bez fragmentácie predného panela.

Z hľadiska ochrany majetku zabraňujú plynom izolované jednotky RMU medzifázové poruchy spôsobené zvieratami, vlhkosťou alebo náhodným pádom nástroja. Pretože je jednotka utesnená, aj keď dôjde k internej poruche, oblúk zostáva obmedzený, čím sa obmedzuje poškodenie samotnej jednotky RMU, a nie šírenie do susedných káblov alebo rozvádzačov. Lugao Power Co., Ltd. obsahuje systém rýchleho uvoľnenia tlaku, ktorý nasmeruje horúce ionizované plyny do bezpečného výfukového potrubia, zvyčajne v zadnej alebo hornej časti jednotky. Táto funkcia je kritická pre rozvodne s obmedzeným voľným priestorom. Naša kruhová rozvodná jednotka navyše obsahuje mechanické blokovania, ktoré vynucujú prísnu prevádzkovú postupnosť: otvorenie spínača záťaže -> zatvorenie uzemňovacieho spínača -> priestor pre prístupový kábel. Táto sekvencia zaisťuje, že sa operátori nikdy nedotknú vodiča pod napätím. Pre podzemné siete môže byť RMU vybavená testovacím portom kábla a integrovanými indikátormi prítomnosti napätia (VPIS), ktoré svietia, keď je kábel pod napätím. Tieto indikátory sú napájané samotným elektrickým poľom a nevyžadujú žiadne externé napájanie. Aby sme to zhrnuli, plynom izolované kruhové rozvodne z našej továrne kombinujú pasívnu bezpečnosť (utesnený dizajn) s aktívnou bezpečnosťou (blokovania a indikátory), vďaka čomu sú najbezpečnejšou voľbou pre rozvody stredného napätia.

4. Aké technické parametre definujú vysokovýkonnú kruhovú hlavnú jednotku?

Výber správnej ústredne si vyžaduje dôkladné pochopenie kľúčových technických parametrov, ktoré riadia ochranu, bezpečnosť a integráciu siete. V Lugao Power Co., Ltd. navrhujeme naše jednotky RMU tak, aby prekračovali medzinárodné štandardy a zároveň ponúkali flexibilné konfigurácie. Nižšie je uvedená podrobná tabuľka nášho vlajkového modelu RMU LG-RMU-24kV, ktorá demonštruje špecifikácie, ktoré zaisťujú vynikajúcu ochranu elektrickej siete. Naša továreň používa na dosiahnutie týchto parametrov iba kvalitnú meď, postriebrené kontakty a kryty odolné voči korózii. Či už potrebujete Ring Main Unit pre sekundárnu distribúciu, veterné farmy alebo priemyselné závody, tieto technické charakteristiky zaručujú spoľahlivú izoláciu porúch a dlhú životnosť.

Tieto parametre nie sú len čísla; priamo sa premietajú do ochrany a bezpečnosti. Napríklad krátkodobá odolnosť 20 kA znamená, že naša kruhová rozvodná jednotka dokáže zvládnuť vážne poruchové prúdy bez zvárania kontaktov alebo deformácie prípojníc. Klasifikácia IAC AFLR zaisťuje, že personál stojaci pred RMU zostane v bezpečí aj počas vnútorného oblúka – kritická požiadavka pre mestské rozvodne. Naša továreň vykonáva rutinné testy pre každý RMU pred dodaním, vrátane testov napätia napájacej frekvencie (50 kV po dobu 1 minúty na 24 kV jednotkách), merania čiastočného vybitia (<10 pC) a testov úniku plynu (menej ako 0,1 % za rok). Okrem toho modulárny dizajn umožňuje používateľom kombinovať rôzne funkčné moduly: C (istič), F (kombinácia poistka-spínač), V (vákuový stýkač) a D (priame káblové pripojenie). Táto flexibilita znamená, že jedna kruhová rozvodná jednotka môže súčasne slúžiť ako ochranný uzol pre transformátory, motory a distribučné napájače. Lugao Power Co., Ltd. tiež poskytuje voliteľné doplnky, ako sú diaľkové ovládacie mechanizmy motora, pomocné kontakty pre SCADA a kapacitné rozdeľovače napätia pre presné meranie. Po porozumení týmto technickým parametrom môžu inžinieri vybrať RMU, ktoré nielen vyhovuje súčasným potrebám, ale prispôsobuje sa aj budúcemu rozširovaniu siete.

5. Ako môžu prstencové hlavné jednotky znížiť riziko oblúkového výboja a zvýšiť prevádzkovú bezpečnosť?

Oblúkový výboj je jedným z najsmrteľnejších nebezpečenstiev v elektrických rozvodoch, ktorý spôsobuje vážne popáleniny a výbuchy. Prstencové rozvodné jednotky sú navrhnuté tak, aby minimalizovali riziko oblúkového výboja prostredníctvom viacerých vrstiev prevencie a zadržiavania. V prvom rade utesnená konštrukcia nášho RMU s kovovým krytom znamená, že operátori počas normálneho spínania nikdy priamo neinteragujú so živými komponentmi. Všetky operácie sa vykonávajú pomocou rukoväte na prednom paneli, ktorá ovláda mechanizmus prostredníctvom hriadeľa, pričom sa zachováva bezpečná vzdialenosť. V Lugao Power Co., Ltd. sme integrovali systémy údržby redukcie oblúkových výbojov (ARMS) do našich pokročilých modelov kruhových rozvodných jednotiek. Tieto systémy používajú vysokorýchlostné skratovacie spínače na presmerovanie poruchového prúdu preč z bodu oblúka za menej ako 4 milisekúndy, čím sa zníži energia dopadu na zanedbateľnú úroveň.

Prevádzkovú bezpečnosť ďalej zvyšuje klasifikácia vnútorného oblúka RMU. Keď dôjde k vnútornej poruche, systém odľahčenia tlaku sa otvorí na vopred stanovenom prahu a nasmeruje plazmu a horúce plyny do komory alebo mimo rozvodne. Naša továreň vykonala testy oblúkového výboja podľa IEEE 1584 a výsledky ukazujú, že s naším RMU je energia dopadu na pracovnú vzdialenosť (500 mm) nižšia ako 1,2 cal/cm², čo je kategória 0. Toto je dramatické zníženie v porovnaní s otvoreným rozvádzačom. Tu sú kľúčové bezpečnostné funkcie, ktoré naša kruhová rozvodná jednotka využíva na zníženie rizika oblúkového výboja:

• Vzdialené skladovanie a prevádzka:Naša RMU môže byť vybavená motorovými pohonmi a diaľkovým ovládaním, ktoré operátorom umožňujú otvárať/zatvárať spínače z bezpečnej vzdialenosti mimo hranice oblúkového blesku.
• Viditeľné overenie zlomu a zeme:Pred akoukoľvek údržbou poskytuje RMU viditeľnú medzeru a zapnutý uzemňovací spínač, ktorý zaručuje nulové napätie a eliminuje možnosť spätného napájania.
• Kľúčové blokovacie systémy:Naša kruhová centrála používa blokovaciu sekvenciu zámkového kľúča, ktorá núti operátora dodržiavať bezpečný postup: izolovať, uzemniť a potom prístup. Tým sa zabráni ľudským chybám, ktoré spôsobujú oblúkový výboj.
• Technológia zhášania oblúka:V kombináciách poistka-spínač spustí úderník poistky otvorenie spínača v priebehu milisekúnd, čím sa oblúk v poistke uhasí skôr, ako sa eskaluje.

Naša kruhová rozvodná jednotka navyše obsahuje zabudovaný detektor oblúkových porúch, ktorý môže spustiť vysokorýchlostný skracovač v prípade katastrofických porúch. Pre každodennú bezpečnosť prevádzky je na prednej mimickej schéme jednotky jasne znázornené, ktoré podávače sú pod napätím, a mechanické indikátory polohy sú jednoznačné. Lugao tiež poskytuje voliteľné štítky na redukciu oblúkového blesku a stavové LED svetlá pre vysokú viditeľnosť. Z hľadiska bezpečnosti údržby, pretože RMU je interne bezúdržbový, technici nikdy nemusia otvárať plynovú nádrž. Po uzemnení sú prístupné iba káblové priestory, ktoré sú oddelené od rozvádzača pevnou izoláciou. Implementáciou týchto konštrukčných princípov naša kruhová rozvodná jednotka znižuje nebezpečenstvo oblúkového výboja na absolútne minimum, čím chráni personál aj drahé aktíva. Pre každú organizáciu, ktorá sa vážne zaoberá elektrickou bezpečnosťou, je prechod na distribúciu založenú na RMU jednou z najúčinnejších modernizácií, ktoré sú dnes k dispozícii.

6. Záver: Siete podporujúce budúcnosť s riešeniami RMU od Lugao Power

Elektrické siete sa vyvíjajú smerom k vyššej spoľahlivosti, obnoviteľnej integrácii a digitálnemu monitorovaniu. Ring Main Units sa osvedčili ako optimálne riešenie pre rozvody stredného napätia, ktoré ponúkajú bezkonkurenčnú izoláciu porúch, kompaktný dizajn a prevádzkovú bezpečnosť. V tomto článku sme demonštrovali, ako naša kruhová rozvodná jednotka zvyšuje ochranu prostredníctvom rýchleho riadenia porúch, plynom izolovanej bezpečnosti, robustných technických parametrov a redukcie oblúkového výboja. V Lugao naša továreň pokračuje v inováciách s RMU novej generácie so senzormi IoT, monitorovaním čiastočného vybitia a ekologickou izoláciou. Výberom našej rozvodnej siete nekupujete len rozvádzač, ale investujete do odolnosti siete, bezpečnosti personálu a dlhodobých úspor nákladov. Pozývame vás, aby ste sa obrátili na náš technický tím, ktorý vám poskytne prispôsobenú konfiguráciu RMU, ktorá zodpovedá vášmu špecifickému profilu zaťaženia a požiadavkám na ochranu.

Ste pripravení aktualizovať ochranu siete pomocou našej pokročilej telefónnej ústredne?Kontaktujte Lugao Power Co., Ltd.dnes pre personalizovanú cenovú ponuku a technickú podporu. Naši odborníci vám pomôžu vybrať ideálnu konfiguráciu RMU, poskytnú bezplatné 3D výkresy rozloženia a naplánujú prehliadku továrne (virtuálnu alebo na mieste). Pošlite e-mail na adresu sales@lugao-power.com alebo zavolajte na číslo +86-21-6789-1234. Chráňte svoj majetok a personál – vyberte si našu telefónnu sieť.

7. Často kladené otázky (FAQ) o jednotkách ústredne a bezpečnosti siete
