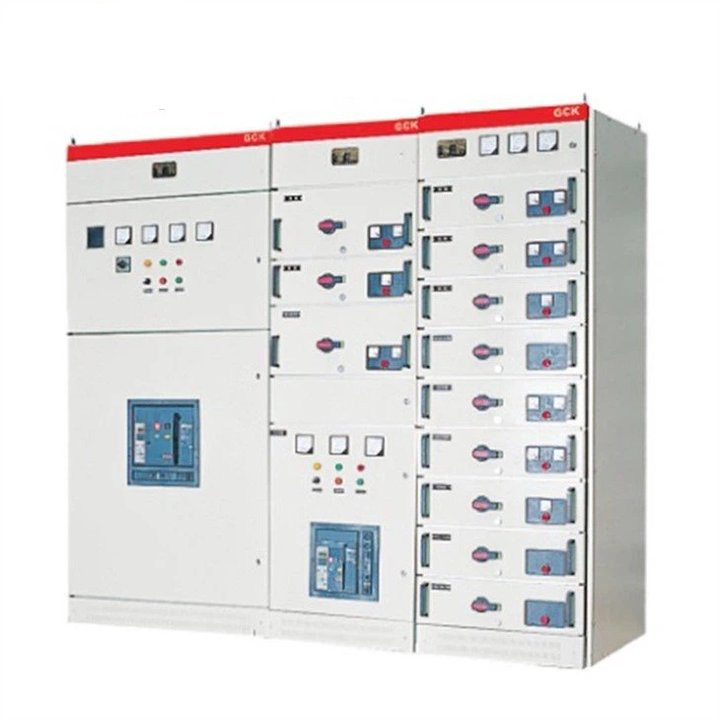

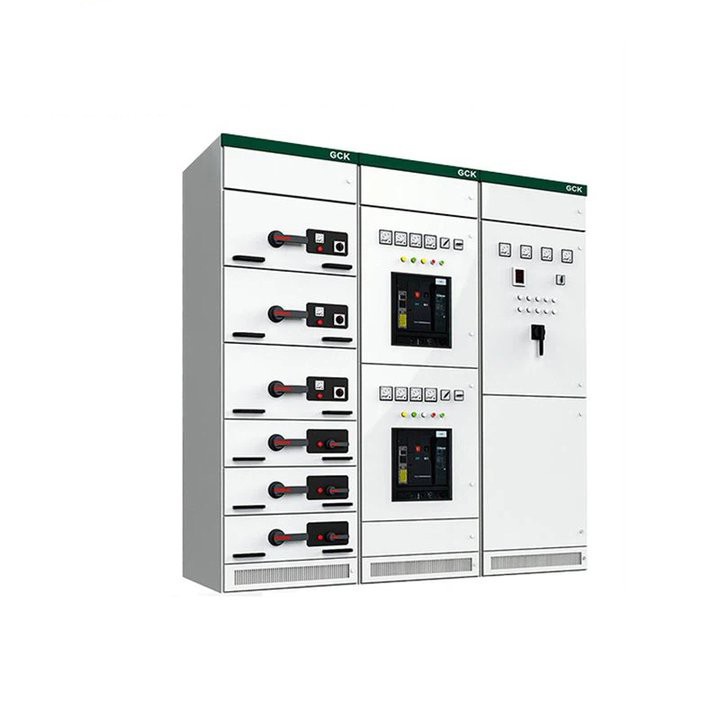

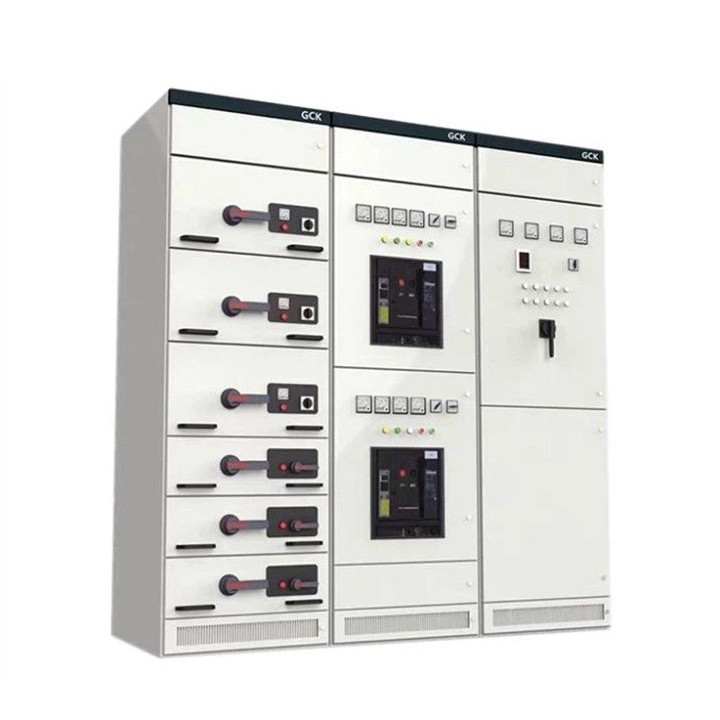

Lugao je váš dôveryhodný dodávateľ pre GCK nízke napätie rozvádzača.  Náš rozvádzače GCK je vybavený prevádzkovým mechanizmom, ktorý je zložito prepojený so zásuvkou.  Táto konštrukcia zaisťuje bezpečnú operáciu, kde s hlavným spínačom v uzavretej polohe zostáva zásuvka neprístupná, čím zabráni neúmyselným vyťahovaním.

Okrem toho prevádzkový mechanizmus nášho rozvádzača typu zásuvky obsahuje pohodlnú funkciu visiaceho zámku.  To umožňuje blokovanie mechanizmu v polohe zatvárania alebo otvárania, čo poskytuje bezpečné prostriedky na vykonávanie údržby elektrických zariadení.  Dôverujte Lugao pre spoľahlivé a bezpečnostné riešenia v rozvádzačoch GCK nízke napätie.

Zadná strana funkčnej jednotky obsahuje zásuvky na vstupné a výstupné zásuvky a sekundárne zátky pomocného obvodu.

Odložky funkčnej jednotky sú oddelené kovovými oddielmi.

Zásužná jednotka prijíma rotačný pohonný mechanizmus s trojpolohovacou funkciou a operácia je jednoduchá a spoľahlivá.

Mechanizmus pohonu zásuvky GCK prijíma špirálovú trajektóriu, ktorá sa pohybuje pozdĺž polohovacieho člena, aby si uvedomila pohon a extrakciu funkčnej jednotky.  V procese postupujúceho a extrahovania funkčnej jednotky realizuje trojpolohový displej a mechanické vzájomné prepojenie a je vybavený mikro spínačom.  Elektrina sa môže vykonávať v testovacej polohe.  blokovanie.

GCK Prevádzkové prostredie s nízkym napätím

1. Teplota okolitého vzduchu nie je vyššia ako +40 ° C, nie nižšia ako -5 ° C a priemerná teplota do 24 hodín nie je vyššia ako +35 ° C;

2. Relatívna teplota by nemala prekročiť 50% pri maximálnej teplote +40 ° C a pri nižších teplotách je povolená vyššia relatívna teplota, ako je 90% pri +20 ° C;

3. Čistý vzduch, žiadny korozívny a výbušný plyn, bez vodivého prachu a môže zničiť izoláciu:

4. V prípade významného trasenia a vibrácií nárazov, vertikálnej inštalácie by sklon nemal byť väčší ako 5 stupňov;

5. Nadmorská výška nepresahuje 2000 metrov;

6. Rozvádzače je vhodné na prepravu a skladovanie pri nasledujúcich teplotách: -25 ° C až +55 ° C, v krátkom časovom období (nie viac ako 24 hodín) nepresahujúcich +70 ° C;

Charakteristiky prepínača GCK nízkeho napätia

Rám skrinky je zostavený s profilmi C a časti rámcov skrinky a špeciálne podporné časti dodáva naša spoločnosť, aby sa zabezpečila presnosť a kvalita tela skrinky.

Veľkosť formovania častí, veľkosť otvoru a interval zariadenia sú modularizované (rovnako ako modul E = 20 mm).

Vnútorné konštrukčné časti sú pozinkované.

Horný kryt skrinky je odnímateľný a štyri rohy hornej časti skrinky sú vybavené krúžkami na zdvíhanie a prepravu.

Rám skrinky je rozdelený do miestnosti na prípojnosť, funkčnú jednotku a káblovú miestnosť, ktorá sa navzájom izoluje, aby sa zabránilo šíreniu nehody.

Výška modulu zásuvkovej jednotky je 200 mm a je rozdelený do piatich sérií veľkosti: 1/2 jednotky, 1 jednotka, 1,5 jednotky, 2 jednotka a 3 jednotka.    Menovaný prúd jednotkového obvodu je 630A a nižšie.    (Vzhľad pozri vyššie uvedený obrázok).

Každá skrinka MCC môže nainštalovať až 9 1 1-jednotkových zásuviek alebo 18 1/2-jednotkových zásuviek.

Operačný mechanizmus je mechanicky prepojený so zásuvkou.    Ak je hlavný spínač v uzavretej polohe, zásuvku nie je možné vytiahnuť.

Prevádzkový mechanizmus zásuvky môže byť zamknutý v zatváracej alebo otváracej polohe s visiacim zámkom, ktorý môže bezpečne vykonávať údržbu elektrického zariadenia.
