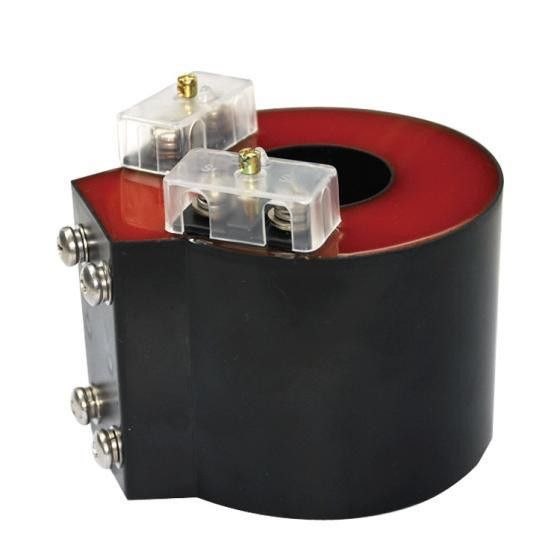

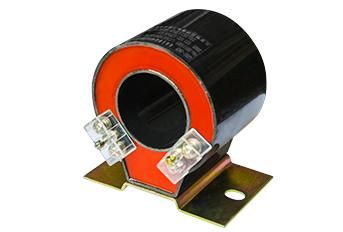

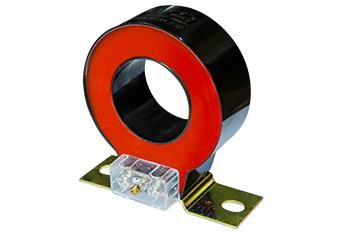

Spoločnosť Lugao je hrdá na to, že je výrobcom prúdového transformátora káblového jadra, prúdový transformátor LC-10/24/35kV KÁBELOVÉHO TYPU JADRA je vhodný na meranie prúdu a mikroprocesorovej ochrany distribučných zariadení v AC napájacích systémoch s prevádzkovými káblovými vedeniami. pod 35 kV.     Vďaka kompaktnému dizajnu, ľahkej konštrukcii, otvorenej uskutočniteľnosti a jednoduchej inštalácii sa jeho všestrannosť rozširuje na aplikácie v kompaktných, plne izolovaných okruhových rozvodniach, kombinovaných rozvodniach a káblových odberných boxoch.     Tento prúdový transformátor môže byť inštalovaný priamo na pripojené výstupné a vstupné káble.

Tento prúdový transformátor obsahuje jadro pre meracie vinutie vyrobené z nového typu materiálu s magnetickou vodivosťou.     Jeho vysoká permeabilita, nízka saturačná sila magnetickej indukcie a vynikajúca stabilita zaisťujú presné merania s nízkym bezpečnostným faktorom prístroja.     Ochranné vinutie využíva vysokokvalitné dovážané plechy z kremíkovej ocele spracované pokročilou technológiou.

Kruhové jadro a sekundárne vinutia sú uzavreté v plastovom plášti spomaľujúcom horenie vyrobenom z vysoko kvalitnej epoxidovej živice, ktorý poskytuje odolnosť proti vlhkosti, stabilný výkon a bezúdržbovú prevádzku.     Transformátor je kompaktný, ľahký a priestorovo nenáročný.     Inštalácia je zjednodušená prevlečením kábla cez vnútorný otvor, čo zaisťuje jednoduchý, rýchly, harmonický a esteticky príjemný proces.

Prevádzkové prostredie

Menovitá frekvencia: 50Hz alebo 60Hz

Menovitý sekundárny prúd: 5A alebo 1A

Menovitý krátkodobý tepelný prúd：40kA，1s

Menovitý trvalý tepelný prúd: 120%In

Trvalé výkonovo-frekvenčné napätie: 3kV, 1min

Bezpečnostný faktor prístroja: FS≤10

Okolitá teplota: = -25 ℃ - + 40 ℃

Priemerná denná teplotaＤ40℃

Nadmorská výška: ≤ 3000 m
