40,5KV automatický zatvárací vákuový istič 40,5KV

LiuGao hrdo vystupuje ako popredný výrobca vnútorných vákuových ističov s automatickým uzatváracím vákuovým ističom 40,5 kV – vnútorné vysokonapäťové elektrické zariadenie s menovitým napätím 40,5 kV, pracujúce na trojfázovom striedavom prúde 50 Hz. Tento istič, prispôsobený pre priemyselné a banské podniky, rozvodne a prenosové a distribučné systémy, poskytuje spoľahlivé ovládanie a spínanie ochrany. Jeho výnimočná vhodnosť pre aplikácie v metalurgii a výrobe ocele elektrickým oblúkom, kde je nevyhnutná častá prevádzka, ho odlišuje. V súlade s normou GB 1984-89 „AC High Voltage Circuit Breaker“, LiuGao vás pozýva zažiť špičkové riešenia, ktoré nanovo definujú spoľahlivosť a výkon vnútorných vákuových ističov.

Odoslať dopyt

Popis produktu

LiuGao je špecializovaný výrobca vnútorných vákuových ističov, vákuové ističe ZN23-40.5 sú vnútorné vysokonapäťové distribučné zariadenia navrhnuté pre menovité napätie 40,5 kV a pracujú na trojfázovom striedavom prúde 50 Hz. Môžu byť bez problémov integrované s rozvádzačmi JYN1-35 a GBC-35. Tieto ističe sú vhodné na ovládanie a ochranu systémov prenosu a distribúcie energie v zariadeniach, ako sú elektrárne a rozvodne. Vynikajú najmä v aplikáciách s častými prevádzkami, ako sú tie v metalurgii a priemysle oblúkovej ocele.

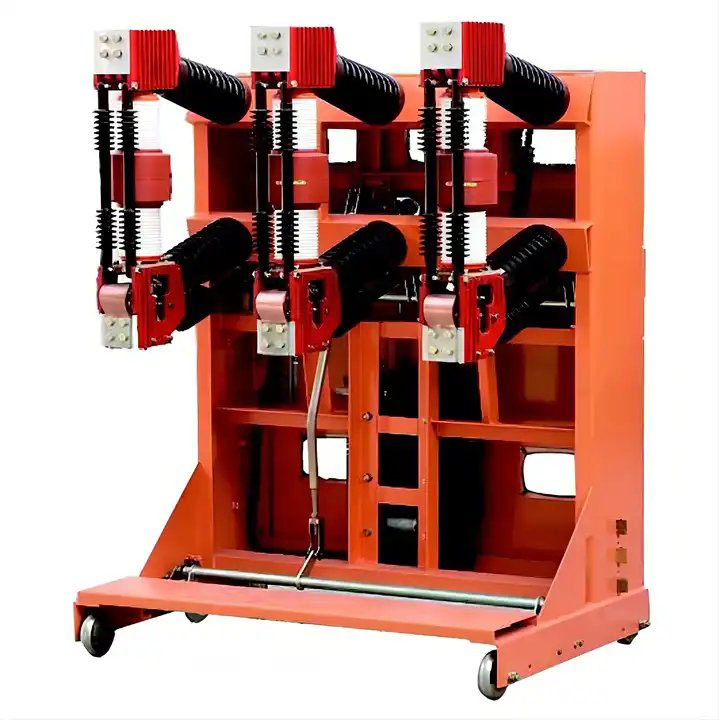

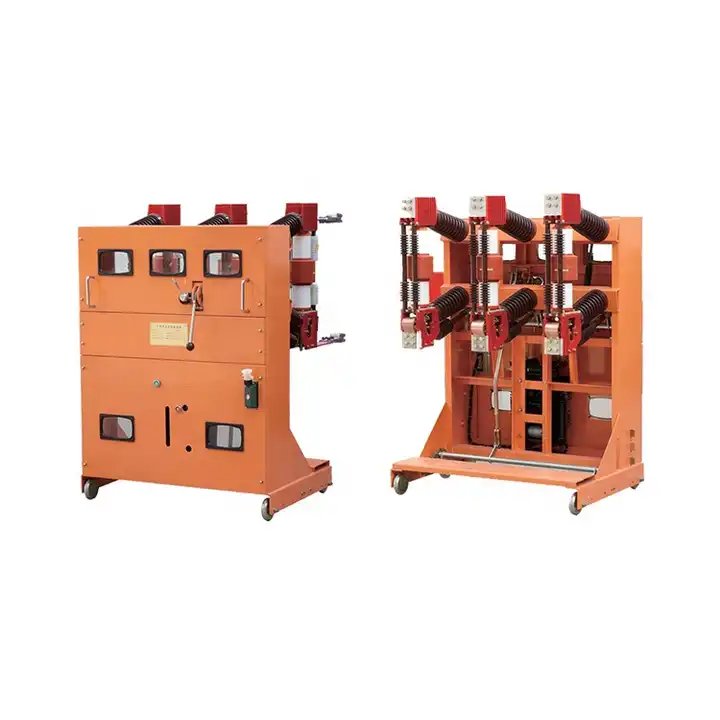

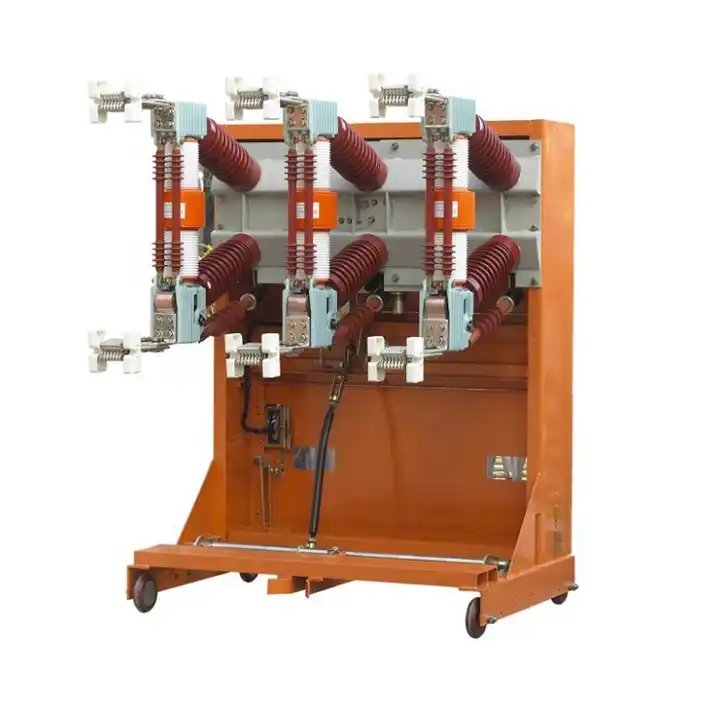

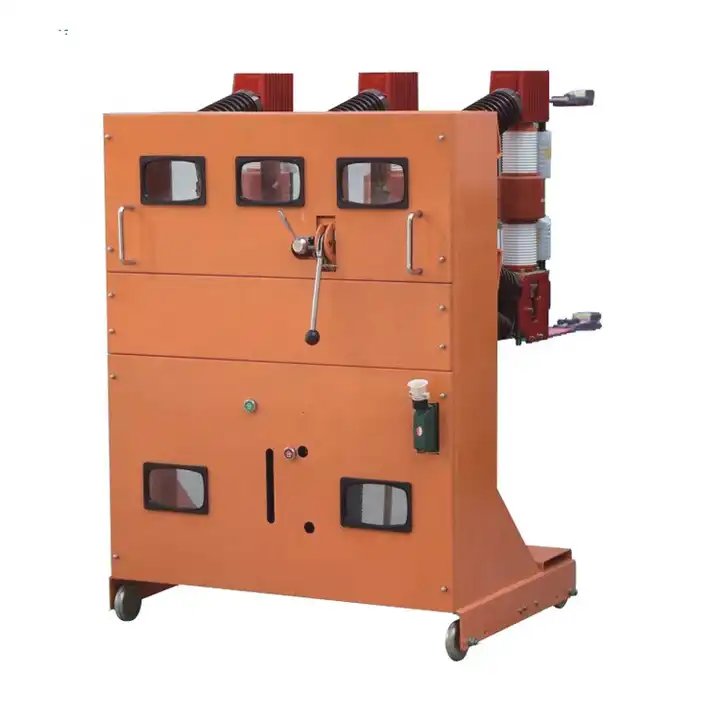

Vákuové ističe ZN23-40.5 s dizajnom ručného vozíka sa môžu pochváliť dobre premyslenou štruktúrou pre jednoduchú údržbu. Sú vybavené buď elektromagnetickým ovládacím mechanizmom CD10-Ⅱ alebo pružinovým ovládacím mechanizmom CT19-BN. Tieto ističe sú špeciálne navrhnuté na inštaláciu do vysokonapäťových rozvádzačov, ako sú GBC-40.5, JYN1-40.5 a iné vysoké skrine.

40,5KV automatický zatvárací vákuový istič Prevádzkové prostredie 40,5KV

1. Horná hranica teploty okolitého vzduchu nie je vyššia ako +40°C a dolná hranica nie je nižšia ako -10°C (skladovanie a preprava pri -30°C je povolené):

2. V oblastiach, kde nadmorská výška nepresahuje 1000 m, pri použití produktu v systéme 7,2 kV, možno príslušnú nadmorskú výšku zvýšiť až o 3000 m;

3. Relatívna vlhkosť: denný priemer nie je vyšší ako 95 % a mesačný priemer nie je vyšší ako 90 %;

4. Tlak nasýtených pár: priemerná denná hodnota nie je väčšia ako 2,2 x 103 MPa, priemerná mesačná hodnota nie je väčšia ako 1,8 x 103 MPa a pri prudkom poklese teploty počas obdobia vlhkosti môže dôjsť ku kondenzácii;

5. Miesto inštalácie by malo byť bez častých prudkých vibrácií;

6. Okolité ovzdušie by nemalo byť výrazne znečistené korozívnymi alebo horľavými plynmi a vodnými parami;

7. Miesto inštalácie by malo byť suché a čisté;

8. Seizmická intenzita by nemala presiahnuť 8 stupňov.

40,5KV automatický zatvárací vákuový istič 40,5KV Špecifikácia

Nie	Položka	Jednotka	Údaje
1	Menovité napätie	Kv	40.5
2	Menovitá izolácia (1 min. výdržné napätie napájacej frekvencie)	Kv	95
3	Menovitá izolácia (menovité výdržné napätie bleskového impulzu)	A	185
4	Menovitá frekvencia	Hz	50
5	Rated Current	A	630/1250/1600/2000/2500
6	Menovitý skratový vypínací prúd	The	25 / 31,5
7	Menovitý špičkový odolný prúd	The	63/80
8.a	Menovitý skratový zapínací prúd	The	63/80
8.b	Menovité časy vypínania skratového prúdu	t	20
9	Breaking Time	pani	≤ 80
10	Menovitý čas tepelnej stabilizácie	s	4
11	Hodnotená postupnosť operácií	/	O-0,3s-CO-180s-CO
12	Menovité prevádzkové napätie	V	AC110 / AC 220 / DC110 / DC 220
13	Menovitý pracovný prúd uzatváracej a otváracej cievky	/	1,05 (110 V) / 0,96 (220 V)
14	Vzdialenosť fázového stredu	mm	300±1,5 / 380±1,5 / 440±1,5
15	Povolená hrúbka kontaktov	mm	≤3
16	Odpor hlavného obvodu pre každú fázu	mΩ	80
17	Mechanická životnosť	F	10000

Nie	Položka	Jednotka	Údaje
1	Kontaktná vzdialenosť	mm	20±2
2	Prejazd	mm	4±1
3	Priemerná rýchlosť zatvárania	pani	0,6 ± 0,2
4	Priemerná rýchlosť otvárania	pani	1,6 ± 0,3
5	Zatváracia doba	pani	50-85
6	Otvaracie hodiny	pani	40-85
7	Čas ukončenia kontaktu	pani	≤3
8	Trojfázové zatváranie a otváranie v rôznych fázach	pani	≤2
9	Buffer Stroke	mm	17
