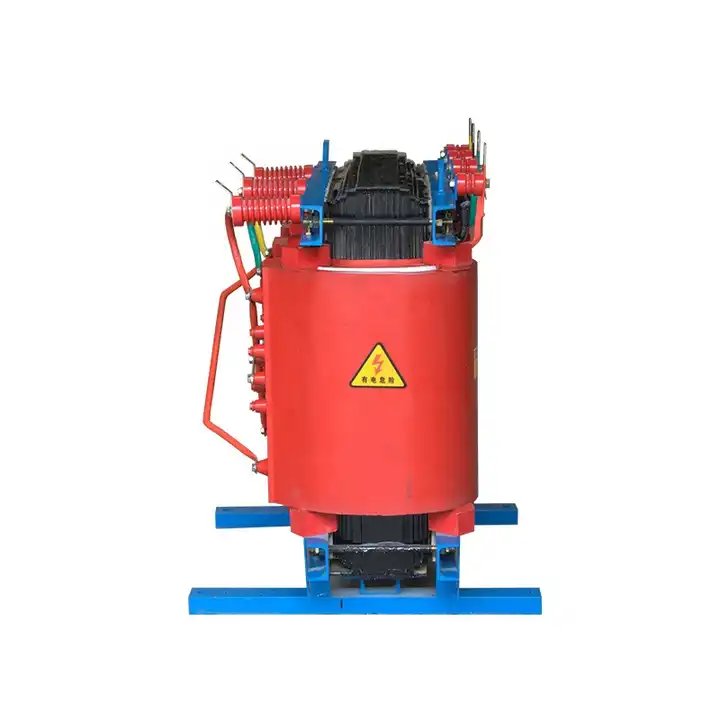

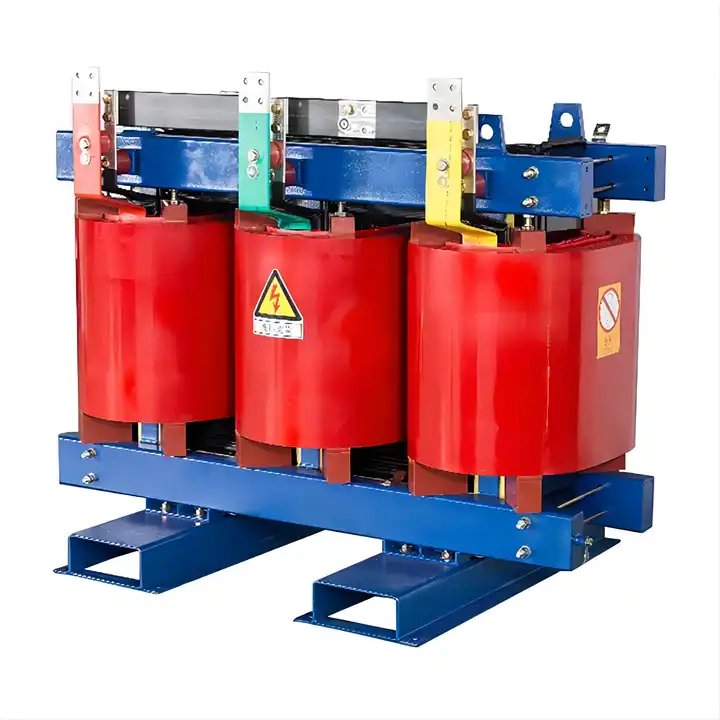

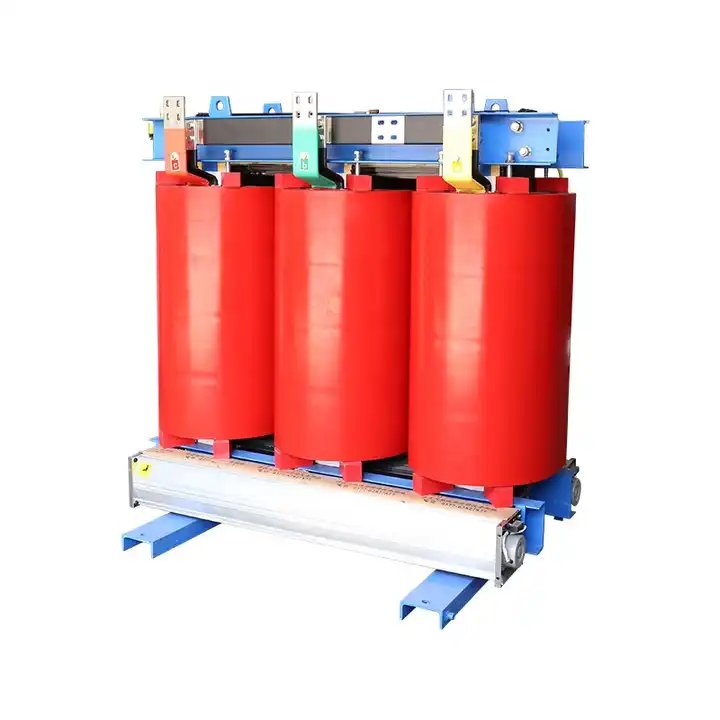

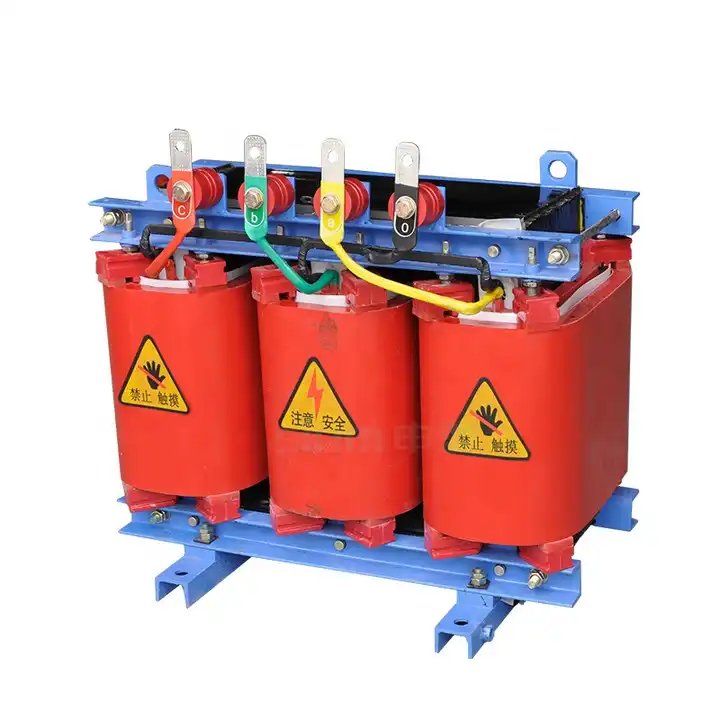

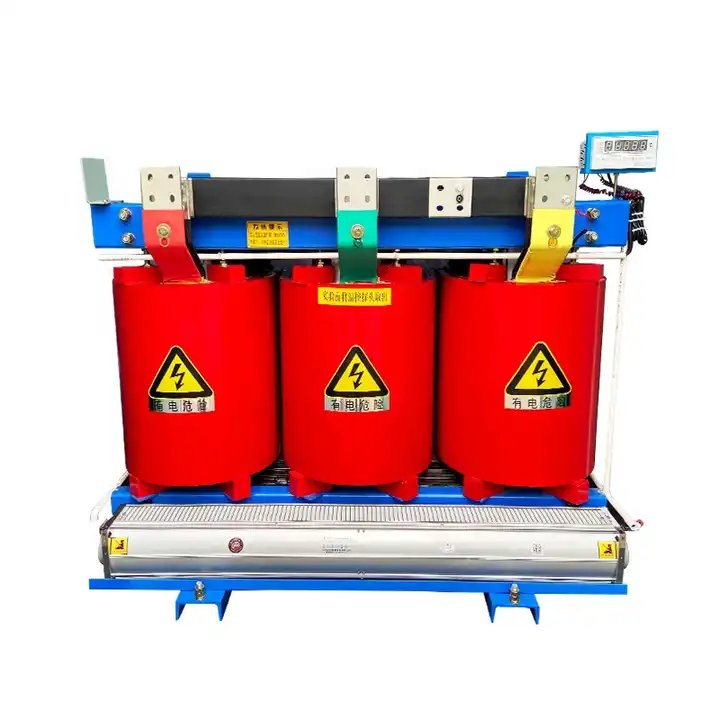

35KV vysokofrekvenčné suché typy výkonových transformátorov
  • 35KV vysokofrekvenčné suché typy výkonových transformátorov35KV vysokofrekvenčné suché typy výkonových transformátorov
  • 35KV vysokofrekvenčné suché typy výkonových transformátorov35KV vysokofrekvenčné suché typy výkonových transformátorov
  • 35KV vysokofrekvenčné suché typy výkonových transformátorov35KV vysokofrekvenčné suché typy výkonových transformátorov
  • 35KV vysokofrekvenčné suché typy výkonových transformátorov35KV vysokofrekvenčné suché typy výkonových transformátorov
  • 35KV vysokofrekvenčné suché typy výkonových transformátorov35KV vysokofrekvenčné suché typy výkonových transformátorov

35KV vysokofrekvenčné suché typy výkonových transformátorov

Lu Gao ako jeden z výrobcov vysokofrekvenčných drôtových suchých typov výkonových transformátorov, suchý transformátor v súlade s normami IEC726 a GB/T10228-1997, sa vyznačuje pôsobivou škálou vlastností. Patrí medzi ne nielen nízka strata, kompaktná a ľahká konštrukcia, ale aj minimálna hlučnosť, vodotesnosť, vysoká mechanická pevnosť, ohňovzdornosť, robustná preťažiteľnosť a nízka úroveň čiastočného vybitia. Tieto transformátory nachádzajú široké uplatnenie v systémoch prenosu a distribúcie energie, najmä v centrách s vysokou záťažou a miestach s prísnymi požiadavkami na požiarnu ochranu, čo z nich robí všestrannú a spoľahlivú voľbu pre rôzne prevádzkové prostredia.

Odoslať dopyt

Popis produktu

Lu Gao je suchý transformátor Dodávatelia, nezapuzdrený špirálový suchý transformátor vyniká svojimi mnohostrannými vlastnosťami, kladie veľký dôraz na bezpečnosť, spoľahlivosť, energetickú účinnosť, protipožiarnu ochranu a vlastnosti proti výbuchu, spolu s ďalšou výhodou jednoduchej údržby. Účinnosť transformátora suchého typu je ďalej zvýšená precízne navrhnutou štruktúrou cievky a procesom vákuovej impregnácie, ktorý zaisťuje odolnosť voči čiastočnému vybitiu a zabraňuje akémukoľvek poklesu úrovne izolácie počas celej doby skladovateľnosti. Prísne kvalifikačné procesy Národného mechanického a priemyselného úradu a Národnej energetickej spoločnosti podčiarkujú súlad suchého transformátora s národnými normami.


Tento suchý transformátor je vysoko prispôsobivý náročným prostrediam charakterizovaným prísnymi požiadavkami na ohňovzdornosť, kolísavým zaťažením, nedostatkom vetrania, stiesnenými priestormi, špinou a vlhkosťou. Jeho všestrannosť sa rozširuje do rôznych prostredí, ako sú polia elektrární, systémy metra, hutnícke zariadenia, nemocnice, výškové budovy, námorné centrá, preplnené obytné zóny a špecializované prostredia, ako je petrochemický priemysel, jadrové elektrárne a jadrové ponorky. Konkrétne v oblastiach elektrární hrá nezapuzdrený špirálový transformátor suchého typu kľúčovú úlohu pri udržiavaní bezpečnosti, spoľahlivosti a energetickej účinnosti, čo z neho robí nenahraditeľnú súčasť infraštruktúry stanice. Robustný dizajn suchého transformátora a komplexné funkcie z neho robia ideálne riešenie na riešenie jedinečných výziev, ktoré predstavujú rôzne prevádzkové scenáre, čo prispieva k celkovej účinnosti a bezpečnosti elektrárne.

Prevádzkové prostredie vysokofrekvenčných suchých typov výkonových transformátorov 35 kV

1. Výška nad hladinou mora je pod 1000 m.

2. Najvyššia teplota vzduchu +40ºC

3. Najvyššia denná priemerná teplota vzduchu +30ºC

4.Najvyššia ročná priemerná teplota vzduchu+20v

5. Najnižšia vonkajšia teplota vzduchu -25ºC

6. Miesto inštalácie: vhodné na inštaláciu v priestoroch bez nebezpečenstva požiaru alebo výbuchu, výrazného znečistenia, chemickej korózie alebo nadmerných vibrácií, či už v interiéri alebo exteriéri.

35KV vysokofrekvenčné typy suchých výkonových transformátorov Charakteristiky

1. Pracujte v rámci špecifikovaných limitov: +40ºC (najvyššia teplota vzduchu), +30ºC (najvyšší denný priemer) a +20ºC (najvyšší ročný priemer).

2. Vhodné pre suché transformátory v nadmorských výškach pod 1000 m. Zvážte extrémy: -25ºC (najnižšia vonkajšia teplota).

Vetranie:

3.Adekvátne prúdenie vzduchu je nevyhnutné pre suché transformátory na odvádzanie tepla.

4. Transformátory suchého typu sú odolné voči vlhkosti; chráňte pred dlhodobým vystavením vysokej vlhkosti.

5. Transformátory suchého typu by mali pracovať v rámci špecifikovaných limitov zaťaženia a napätia.

6.Zaviesť ochranné opatrenia proti harmonickým a kolísaniu napätia.

7. Transformátory suchého typu nainštalujte v priestoroch bez nebezpečenstva požiaru/výbuchu, znečistenia, korózie alebo nadmerných vibrácií, či už vo vnútri alebo vonku.

8. Dodržiavajte pravidelné postupy údržby podľa odporúčaní výrobcu.

9. Transformátory suchého typu by mali pracovať v rámci ich špecifikovanej kapacity preťaženia.

10. Udržujte nízke hladiny hluku v suchých transformátoroch.

Špecifikácia výkonových transformátorov 35KV s vysokofrekvenčným suchým drôtom

Technické údaje 10kV  SCB(9) Trieda izolácie F Trieda izolácie Suchý typ výkonového transformátora
Strata (kW) Úroveň izolácie Hmotnosť (kg) Obrysový rozmer (mm) Obrysový rozmer s ochranným puzdrom
Menovitá kapacita Skupina napätia (kV) Spôsob pripojenia  (120 ℃) Prúd naprázdno (L) (W) (H) (L) (W) (H)
(kVA) HV LV Naprázdno Načítať %
10 0.15 0.325 4.5 130 600 450 490 900 800 850
20 0.185 0.63 4 170 600 450 560 900 800 850
30 0.215 0.75 3.2 330 620 450 650 1050 900 1000
50 0.305 1.055 2.8 380 620 450 750 1050 900 1000
63 0.37 1.28 2.7 440 750 500 760 1050 1000 1150
80 0.415 1.46 2.6 510 750 500 760 1100 1000 1150
100 0.45 1.665 2.4 590 750 500 890 1150 1100 1250
125 11 Dyn11 0.53 1.995 2.2 650 1060 600 1020 1350 1050 1200
160 10.5 0.4 0.61 2.25 2.2 F/F 780 1060 600 1060 1400 1050 1250
200 10 Yyn0 0.7 2.675 2 930 1060 710 1120 1450 1100 1350
250 6.3 0.81 2.92 2 1040 1100 710 1140 1500 1150 1400
315 6 0.99 3.67 1.8 1180 1150 710 1195 1500 1200 1450
400 1.1 4.22 1.8 1450 1260 870 1285 1600 1250 1600
500 1.305 5.17 1.8 1630 1290 870 1355 1600 1300 1650
630 1.51 6.22 1.6 1900 1450 870 1420 1800 1300 1700
630 1.46 6.31 1.6 1900 1500 870 1370 1850 1300 1650
800 1.71 7.36 1.6 2290 1550 870 1570 1900 1300 1800
1000 1.99 8.6 1.4 2700 1600 870 1665 1950 1300 1950
1250 2.35 10.26 1.4 3130 1680 1120 1765 2050 1350 2000
1600 2.755 12.42 1.4 3740 1750 1120 1860 2100 1400 2100
2000 3.735 15.3 1.2 4150 1770 1120 1865 2150 1500 2100
2500 4.5 18.18 1.2 4810 1870 1120 1950 2200 1500 2200
3150 5.78 23.7 1 5800 1950 1120 1900 2350 1600 2250
4000 6.7 28.5 1 7100 2100 1120 2050 2400 1600 2300
(Poznámka): (Rozsah vysokého napätia) ±5 %; ±2×2,5%, Frekvencia: 50Hz.

Vlastnosti výkonových transformátorov s vysokofrekvenčným suchým drôtom 35 kV

Továrenské strieľanie

Balenie
