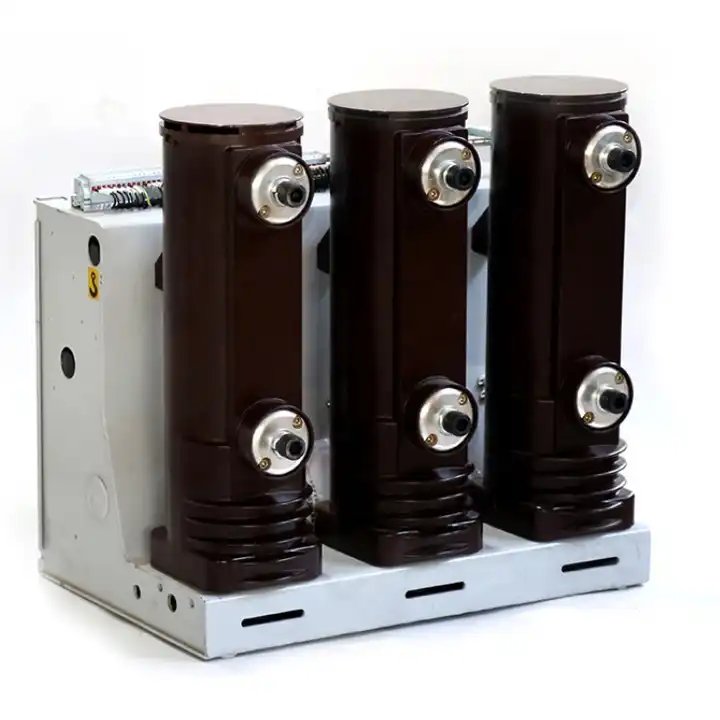

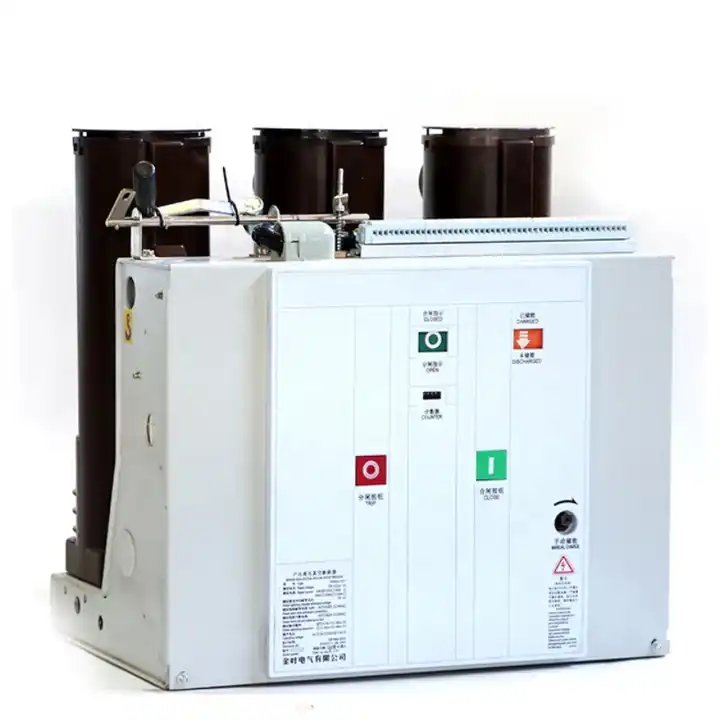

Vákuový istič 12KV pre vnútorný inteligentný panel

LiuGao je hrdým lídrom v tomto odvetví ako špecializovaný výrobca vnútorných vákuových ističov. Náš vlajkový produkt, 12KV vnútorný inteligentný panelový vákuový istič, je špeciálne navrhnutý pre vnútorné použitie v trojfázových napájacích systémoch striedavého prúdu s frekvenciou 50 Hz a menovitým napätím. 12 kV. Okrem robustného dizajnu je hlavnou funkciou tohto ističa vynikať ako ochranná a riadiaca jednotka v elektrickom systéme. Vyberte si LiuGao pre špičkové riešenia, ktoré nanovo definujú spoľahlivosť a výkon vnútorných vákuových ističov.

Odoslať dopyt

Popis produktu

Liugao smelo stojí ako popredný dodávateľ vysokonapäťových ističov 220 kV SF6. Tento vákuový istič je špeciálne navrhnutý pre aplikácie vyžadujúce časté operácie pri menovitom prevádzkovom prúde alebo miesta náchylné na viacnásobné skratové vypínacie prúdy. Vďaka špičkovej technológii a robustnému dizajnu Liugao zaisťuje bezkonkurenčnú spoľahlivosť a výkon vo vysokonapäťových ističoch. Vyberte si Liugao pre prevratné riešenia, ktoré nanovo definujú štandardy vo vysokonapäťových aplikáciách s vysokým napätím. Jedinečné výhody vákuových ističov ich robia obzvlášť vhodnými pre scenáre, ktoré vyžadujú spoľahlivé a časté spínacie operácie.

Vďaka bočnej montáži je vákuový istič VS1-12 navrhnutý tak, aby spĺňal špecifické požiadavky vnútorných vysokonapäťových aplikácií. Jeho robustná konštrukcia a vynikajúce výkonové charakteristiky z neho robia spoľahlivú voľbu na zabezpečenie ochrany a kontroly elektrických systémov pracujúcich pri 12 kV.

Prevádzkové prostredie 12KV vákuového ističa pre vnútorný inteligentný panel

Teplota okolia: -10 ℃ - + 40 ℃

Relatívna vlhkosť: Priemerná vlhkosť dňa by nemala byť vyššia ako 95%. Priemerná vlhkosť za mesiac by nemala byť vyššia ako 90%.

Intenzita zemetrasenia: nepresahuje 8 stupňov.

Tlak nasýtených pár priemerný denný tlak by nemal byť vyšší ako 2,2 kPa; priemerný tlak za mesiac by už nemal byť

než 1,8 kpa;

Výška nad hladinou mora: ≤ 1000 m (okrem špeciálnych požiadaviek)

Mal by byť inštalovaný na miestach bez požiaru, výbuchu, vážneho znečistenia a

Charakteristiky vákuového ističa 12KV pre vnútorný inteligentný panel

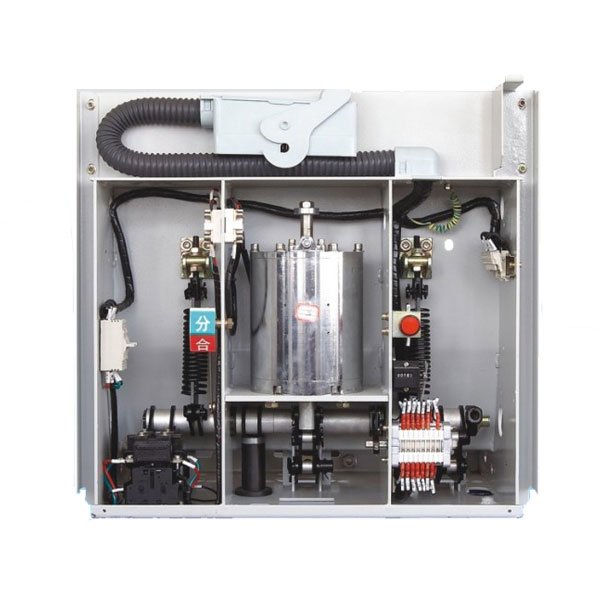

1.Táto séria VCB sa používa Integrovaný dizajn pre ovládací mechanizmus a telo VCB s primeraným, krásnym a kompaktným usporiadaním.

2.Táto séria VCB prispôsobených vertikálnych izolačných domov proti nárazom v dôsledku rôzneho počasia môže účinne zabrániť poškodeniu VIS vonkajšími faktormi.

3. Dve rôzne inštalačné jednotky pevného typu a výsuvného typu môžu spĺňať rôzne požiadavky na rôzne rozvádzače.

Špecifikácia vákuového ističa 12KV pre vnútorný inteligentný panel

NIE	Položka		Jednotky	Parametre
1	Menovité napätie		kV	12
2	Menovitý prúd		A	630~1250	1250	1250
3	Menovitý skratový vypínací prúd		kA	20	25	31.5
4	Menovitý skratový uzatvárací prúd		kA	50	63	80
5	Menovitý špičkový prúd		kA	50	63	80
6	Menovitý skratový prúd 4S		kA	20	25	31.5
7	Ohodnotené	1min napájacie frekvenčné napätie	kV	42 (zlomenina 48)
	úroveň izolácie	Bleskový impulz Odolné napätie (špičkové)		75 (zlomenina 65)
8	Menovitá prevádzková sekvencia			O - 0,3S-CO-180S-CO
9	Životnosť mechanizmu		Times	10000
10	Vypínacie časy menovitého skratového vypínacieho prúdu		Times	50
11	Menovité uzatváracie napätie operátora (DC)		V	AC/DC 220 110
12	Menovité otváracie napätie operátora (DC)		V	AC/DC 220 110
13	Vôľa medzi otvoreným kontaktom		mm	11 ± 1
14	Prekročenie (stupeň stlačenia kontaktnej pružiny)		mm	3,5 ± 0,5
15	Tri fázové body, uzatvárací čas odrazu		pani	≤2
16	Čas odrazu zatvorenia kontaktu		pani	≤2
17	Priemerná rýchlosť otvárania		pani	1,1 ± 0,2
18	Priemerná rýchlosť zatvárania		pani	0,6 ± 0,2
19	Otvorenie	Najvyššie prevádzkové napätie	s	≤0,05
	čas	Najnižšie prevádzkové napätie		≤0,08
20	Zatváracia doba		s	0.1
21	Dynamický a statický kontakt umožnil opotrebovanie kumulatívnej hrúbky		mm	3
