LuGao je pokročilý predajný 11kV plne utesnený výrobca transformátorov na distribúciu energie ponorený do oleja. Naša neochvejná oddanosť k dokonalosti je evidentná v dodávaní vysokokvalitných produktov, prispôsobených tak, aby spĺňali rôzne požiadavky. Rozhodnite sa pre Liu Gao pre spoľahlivé riešenia a hlboké odborné znalosti v dynamickom energetickom priemysle.

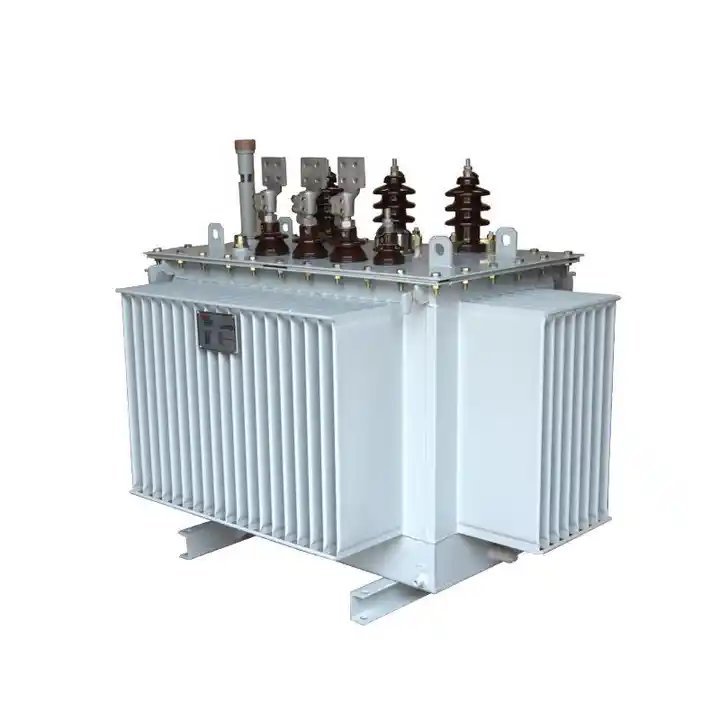

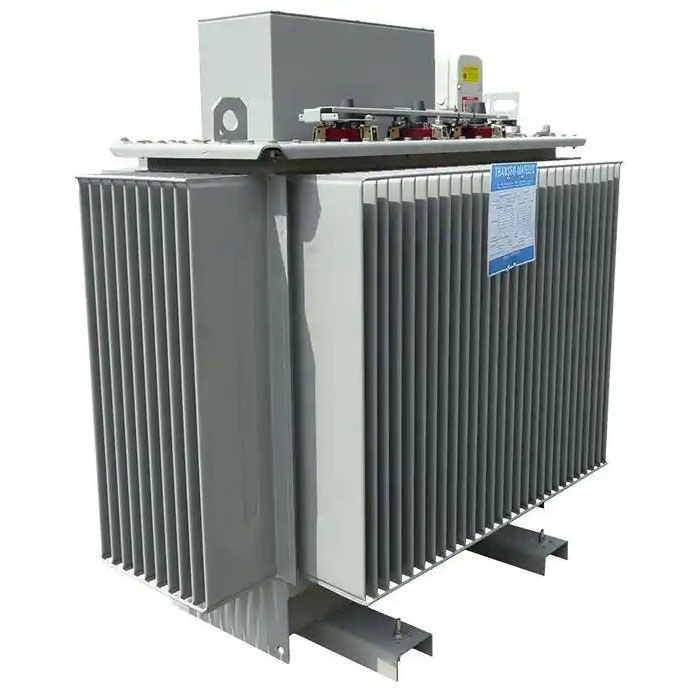

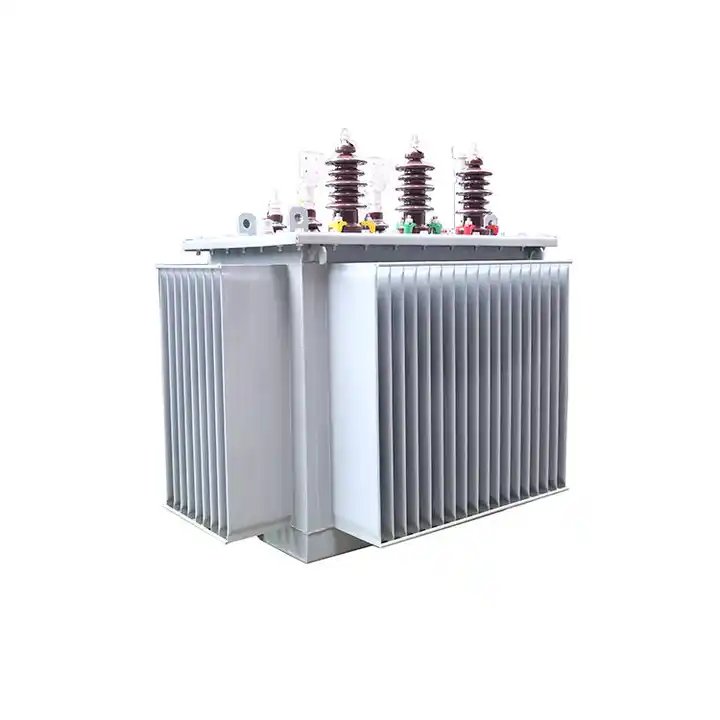

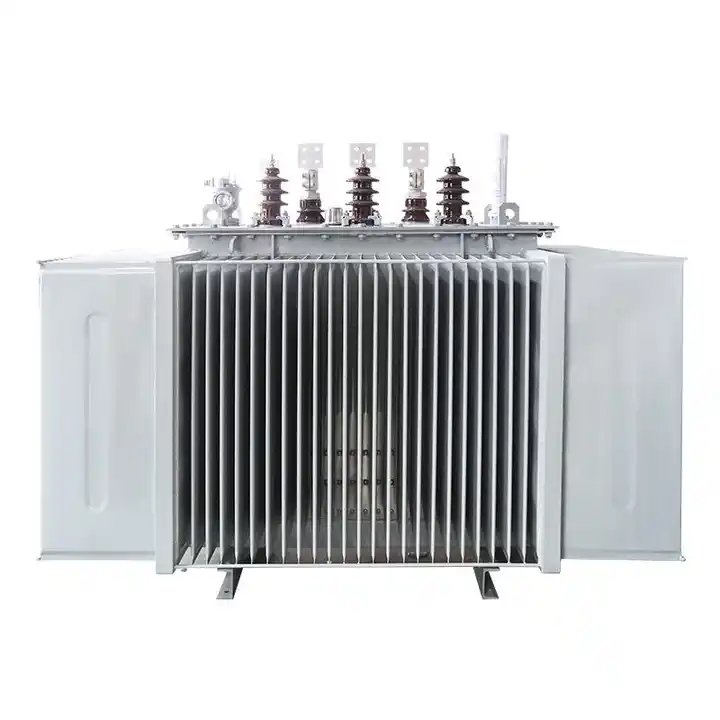

Lu Gao je 11KV plne utesnený distribučný transformátor energie ponorený do oleja. Séria S11-M plne utesnených distribučných transformátorov ponorených do oleja, navrhnutá tak, aby spĺňala a prekračovala prísne normy stanovené Medzinárodnou elektrotechnickou komisiou (IEC), vyniká svojou výnimočný výkon. Tieto transformátory sa vyznačujú jadrom vyrobeným z prvotriednych silikónových plechov valcovaných za studena, ktoré využívajú celopokosovú neprepichnutú štruktúru pre zvýšenú odolnosť a obsahujú cievku zloženú z vysoko kvalitnej bezkyslíkatej medi, tieto transformátory ponúkajú optimálnu vodivosť a účinnosť. Výber olejovej nádrže chladiča, ktorá je k dispozícii buď z vlnitého plechu alebo expanzného typu, ďalej dokazuje všestrannosť a prispôsobivosť týchto transformátorov ponorených do oleja, čo z nich robí pozoruhodnú voľbu pre rôzne aplikácie.
Výrazná výhoda radu S9 spočíva v eliminácii potreby konzervátora oleja. Táto konštrukčná úprava nielen znižuje celkovú výšku olejového transformátora, ale prispieva aj k prevádzkovej efektívnosti. Navyše tým, že sa zabráni kontaktu transformátorového oleja so vzduchom, proces starnutia oleja sa výrazne spomalí. Táto kľúčová vlastnosť v spojení s robustnou konštrukciou a utesneným dizajnom olejom ponoreného transformátora sa premieta do predĺženej životnosti, ktorá zabezpečuje trvalú spoľahlivosť a výkon v priebehu času.
Aplikácie tohto produktu transformátora ponoreného do oleja sú rozmanité, vďaka čomu je preferovanou voľbou pre rôzne nastavenia, vrátane rekonštrukcie mestskej elektrickej siete, obytných štvrtí, tovární, výškových budov, banských zariadení, hotelov, nákupných centier, letísk, železníc, ropy. polia, prístaviská, diaľnice a mnohé iné vonkajšie prostredia. Séria S9 ako plne utesnený transformátor ponorený do oleja predstavuje spoľahlivé a adaptabilné riešenie pre širokú škálu potrieb distribúcie energie v mestských aj priemyselných podmienkach.
1. Najvyššia teplota okolia: +40 ℃
2. Najnižšia teplota okolia: -25℃
3. Nadmorská výška: pod 1000 metrov
4. Najvyššia mesačná priemerná relatívna vlhkosť: 90 % (pri 20 ℃)
5. Miesto inštalácie: vhodné na inštaláciu v priestoroch bez nebezpečenstva požiaru alebo výbuchu, výrazného znečistenia, chemickej korózie alebo nadmerných vibrácií, či už v interiéri alebo exteriéri.
1. Olejový transformátor vykazuje dobré vyžarovanie tepla a značnú kapacitu preťaženia. Môže pracovať bez veterného stroja po dlhšiu dobu pri 130% preťažení, pri zachovaní plného zaťaženia bez povinného chladenia vetrom za podmienok IP45.
2. Olejový transformátor zaisťuje dokonalú bezpečnosť a odolnosť voči ohňu, schopný odolávať horeniu po dlhšiu dobu pri 800ºC bez tvorby dymu.
3. So silnou odolnosťou voči tepelným šokom je možné olejový transformátor okamžite zaťažiť pri -50ºC.
4. Transformátor ponorený do oleja je vybavený úplnou vodotesnosťou a vzduchotesnosťou na zvýšenie jeho odolnosti.
5. Bez čiastočného vybitia si olejový transformátor zachováva vysokú úroveň prevádzkovej integrity.
6. S dobrou hydrofóbnosťou a odolnosťou voči alkalickej kauterizácii a zásadným vplyvom sa olejový transformátor osvedčuje ako spoľahlivý v rôznych podmienkach prostredia.
7. Olejový transformátor je šetrný k životnému prostrediu, produkuje nízky hluk, žiadne škodlivé plyny a ľahko sa rozkladá.
Technické údaje distribučného transformátora 10kV S11, S11-M série | |||||||||||||||
Menovitá kapacita | Skupina napätia (kV) | Spôsob pripojenia | Strata (kW) | Prúd naprázdno | Impedančné napätie | Hmotnosť (kg) | (mm) | Gauge | |||||||
(L) | (W) | (H) | |||||||||||||
(kVA) | HV | LV | Naprázdno | Načítať | % | % | Stroj | Olej | Hrubý | Rozmer | Vertikálne | Horizontálne | |||
10 | 0.065 | 0.4 | 3.5 | 90 | 55 | 220 | 650 | 450 | 880 | 400 | 350 | ||||
20 | 0.08 | 0.52 | 3 | 140 | 60 | 270 | 720 | 490 | 950 | 400 | 350 | ||||
30 | 0.1 | 0,63/0,6 | 2.3 | 185 | 70 | 330 | 750 | 490 | 970 | 450 | 340 | ||||
50 | 0.13 | 0,91/0,87 | 2 | 260 | 80 | 430 | 770 | 550 | 1030 | 450 | 380 | ||||
63 | 0.15 | 1,09/1,04 | 1.9 | 260 | 85 | 440 | 800 | 600 | 1040 | 450 | 380 | ||||
80 | 0.18 | 1,31/1,25 | 1.9 | 320 | 95 | 520 | 790 | 600 | 1070 | 450 | 430 | ||||
100 | 0.2 | 1,58/1,5 | 1.8 | 355 | 100 | 570 | 830 | 640 | 1050 | 550 | 450 | ||||
125 | 11 | 0.24 | 1,89/1,8 | 1.7 | 425 | 115 | 675 | 1070 | 700 | 1150 | 550 | 470 | |||
160 | 10.5 | 0.28 | 2.31/2.2 | 1.6 | 510 | 130 | 790 | 1120 | 700 | 1220 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.34 | 2,73/2,6 | 1.5 | 550 | 145 | 850 | 1080 | 690 | 1160 | 550 | 520 | |
250 | 6 | 0.69 | Dyn11 | 0.4 | 3.2/3.05 | 1.4 | 630 | 165 | 985 | 1160 | 740 | 1190 | 650 | 550 | |
315 | 6.3 | 0.48 | 3,83/3,65 | 1.4 | 755 | 190 | 1155 | 1230 | 800 | 1240 | 650 | 550 | |||
400 | 0.57 | 4,52/4,3 | 1.3 | 910 | 225 | 1405 | 1310 | 860 | 1250 | 650 | 550 | ||||
500 | 0.68 | 5,41/5,15 | 1.2 | 1050 | 240 | 1600 | 1370 | 890 | 1350 | 750 | 600 | ||||
630 | 0.81 | 6.2 | 1.1 | 4.5 | 1250 | 310 | 1945 | 1580 | 1060 | 1310 | 850 | 660 | |||
800 | 0.96 | 7.5 | 1 | 1540 | 365 | 2350 | 1640 | 1060 | 1500 | 850 | 660 | ||||
1000 | 1.15 | 10.3 | 1 | 1690 | 405 | 2645 | 1720 | 1160 | 1540 | 850 | 660 | ||||
1250 | 1.36 | 12 | 0.9 | 1965 | 560 | 3230 | 1790 | 1160 | 1740 | 850 | 660 | ||||
1600 | 1.64 | 14.5 | 0.8 | 2355 | 650 | 3805 | 1830 | 1190 | 1850 | 850 | 700 | ||||
2000 | 1.96 | 19.8 | 0.8 | 2570 | 615 | 4245 | 2190 | 1900 | 1950 | 820 | 820 | ||||
2500 | 2.31 | 23 | 0.7 | 3130 | 810 | 5280 | 2180 | 1940 | 2250 | 1070 | 1070 |
