Prečo normy elektrickej bezpečnosti vyžadujú vysokokvalitné kruhové rozvodne?

Elektrické rozvodné siete čelia neustálym hrozbám: skraty, preťaženia a environmentálne opotrebovanie. Bezpečnostné normy, ako napríklad IEC 62271-200 a IEEE C37.122, nie sú svojvoľné usmernenia – existujú na zabránenie vzniku oblúkových zábleskov, výbuchov zariadení a kaskádových výpadkov prúdu. Ring Main Unit (RMU) je kritický uzol v sekundárnej distribúcii, ktorý riadi tok energie a chráni nadväzujúce transformátory. Nízkokvalitné RMU s nekvalitnou izoláciou, chabými ovládacími mechanizmami alebo zlým tesnením nemôžu odolať prísnym testom požadovaným týmito normami. Keď vznikne vnútorný oblúk alebo porucha pretrváva, nevyhovujúci RMU môže prasknúť, uvoľniť prehriate plyny a roztavený kov, ohroziť personál a zničiť majetok. Kódy teda jednoznačne vyžadujú robustnú konštrukciu, overenú dielektrickú pevnosť a schopnosť zničiť/vytvoriť poruchu – pripisujú sa len vysokokvalitnýmHlavná jednotkamôže zaručiť.

OLugao Power Co., Ltd., sme boli svedkami toho, ako ignorovanie tohto princípu vedie ku katastrofálnym zlyhaniam. Naše desaťročia výrobných skúseností potvrdzujú, že splnenie noriem elektrickej bezpečnosti nie je možné bez prvotriednych materiálov, precíznej montáže a typovo testovaného overenia. Skutočná vysokokvalitná kruhová rozvodná jednotka obsahuje plynovú izoláciu izolovanú SF6 alebo ekologickú plynovú izoláciu, nádrže z nehrdzavejúcej ocele a technológiu vákuového prerušovača. Tieto komponenty prežijú bleskové impulzy, teplotné extrémy a spínacie prepätia. Na rozdiel od toho falošné alebo lacné RMU často vynechávajú klasifikáciu vnútorného oblúka (IAC) alebo používajú recyklovaný epoxid, ktorý praskne pri tepelnom cyklovaní. Na dosiahnutie súladu s AOR (dostupnosť, prevádzkyschopnosť, spoľahlivosť) klauzúl moderných sieťových kódov, verejné služby a priemyselné zariadenia musia získavať RMU z certifikovaných tovární. V tomto článku podrobne popisujeme špecifické normy, mechanizmy zlyhania a prečo prístup našej továrne zaisťuje bezpečnosť aj dlhodobú ziskovosť.

Obsah

• 1. Ktoré medzinárodné bezpečnostné normy nariaďujú vysokokvalitné rozvádzače?
• 2. Ako prispievajú jednotky s podradným rozvádzačom k elektrickým nehodám a poruchám systému?
• 3. Prečo naša továreň uprednostňuje pokročilú výrobu a testovanie kruhových rozvodných jednotiek?
• Zhrnutie: Nerozbitné prepojenie medzi štandardmi a prémiovými RMU
• Často kladené otázky (FAQ)

1. Ktoré medzinárodné bezpečnostné normy nariaďujú vysokokvalitné rozvádzače?

Globálnym štandardom pre kovové rozvádzače a ovládacie zariadenia jeIEC 62271-200. Táto norma definuje požiadavky na menovité napätie, úrovne izolácie, limity nárastu teploty a klasifikáciu vnútorného oblúka (IAC). Konkrétne pre jednotky kruhovej rozvodne platia ďalšie články z IEC 62271-103 (spínače záťaže) a miestne kódy siete. Súlad nie je voliteľný: každý RMU používaný vo verejných alebo priemyselných sieťach musí prejsť typovými skúškami vrátane odolnosti proti dielektrickému napätiu, krátkodobého výdržného prúdu a mechanickej odolnosti. Vysokokvalitná kruhová rozvodná jednotka prejde týmito testami so širokými rezervami. Napríklad jednotky našej továrne dosahujú 42 kV výkonovú frekvenciu pre 12 kV systémy, čo je výrazne nad základnou líniou 28 kV, ktorú vyžadujú mnohé spoločnosti. Nižšie sú uvedené kritické normy a ich požiadavky na konštrukciu RMU:

• IEC 62271-200 (vyd. 2.0):Vyžaduje klasifikáciu vnútorného oblúka IAC AFLR (dostupné strany, predné, zadné, nízky tlak). IAC si môžu nárokovať iba jednotky RMU so zosilnenými krytmi, kanálmi na odľahčenie tlaku a spojovacími prvkami odolnými voči oblúku.
• IEC 62271-100:Platí pre funkciu ističa, ak RMU obsahuje istič; vyžaduje poruchové/vypínacie schopnosti až do 20 kA/1s alebo viac.
• IEC 60529 (hodnotenia IP):Vyžaduje aspoň IP3X pre vnútorné a IP54/IP67 pre vonkajšie jednotky RMU. Vysokokvalitné jednotky RMU používajú laserom zvárané nádrže a dvojito utesnené O-krúžky na udržanie integrity plynu počas 30 rokov.
• IEEE C37.20.3 (Severná Amerika):Zdôrazňuje hodnotenie zatvárania porúch a testy prepätia. Prémiová kruhová rozvodná jednotka musí vydržať 95 kV BIL (základná úroveň impulzu) pre triedu 15 kV.
• Kódy miestnej siete (napr. ENA TS 41-36 vo Veľkej Británii, VDE 0670 v Nemecku):Často sa pridáva odolnosť proti korózii, prevádzka pri nízkych teplotách a seizmická odolnosť. Naša továreň navrhuje RMU s rozsahom okolia -25 °C až +50 °C.

Prečo to núti výber kvalitných komponentov? Zvážte dielektrický test: štandardný 12kV RMU musí vydržať 28kV rms po dobu 1 minúty bez preskoku. Lacné RMU s dutinami v liatej živici alebo neadekvátnymi vôľami nepredvídateľne zlyhávajú. Okrem toho testovanie vnútorného oblúka simuluje poruchu 20 kA počas 1 sekundy vo vnútri nádrže – iba robustná konštrukcia (3 mm nehrdzavejúca oceľ, zabezpečené káblové priehradky) zabraňuje prasknutiu.Lugao Power Co., Ltd.vykonáva tieto typové testy v nezávislých laboratóriách, pričom certifikuje každý dizajn. Bez tohto rodokmeňa riskujú prevádzkovatelia stratu bezpečnostnej certifikácie a zákonnej zodpovednosti. Stručne povedané, každá bezpečnostná norma explicitne alebo implicitne vyžaduje vysokokvalitné materiály, dôslednú kontrolu výroby a overenie treťou stranou – vlastnosti, ktoré oddeľujú spoľahlivé kruhové rozvodne od nebezpečných falzifikátov.

Okrem toho nárast inteligentných sietí a distribuovanej výroby kladie nový dôraz na koordináciu izolácie RMU. Normy teraz vyžadujú vylepšené monitorovanie čiastočného vybitia (<10 pC). Naša továreň integruje vstavané PD senzory, ale iba ak je základná štruktúra RMU presne vylisovaná. Neštandardné jednotky produkujú vysoké úrovne PD od prvého dňa, čo urýchľuje zlyhanie izolácie. Bezpečnostné normy sú teda v skutočnosti filtrom kvality: vyžadujú vysokokvalitné inžinierstvo pre akúkoľvek legálne inštalovanú rozvodnú sieť. Pre projektových špecifikátorov zabezpečuje zásobovanie vyhovujúceho výrobcu, akým je naše zariadenie, prevádzku v budúcnosti a schválenie poistenia.

2. Ako prispievajú jednotky s podradným rozvádzačom k elektrickým nehodám a poruchám systému?

Nehody v oblasti elektrickej bezpečnosti sa zriedka vyskytujú spontánne – sú konečným výsledkom nahromadených chýb a konštrukčných skratiek. Keď je nainštalovaná jednotka rozvodnej siete nízkej kvality, objaví sa viacero ciest zlyhania. Najbežnejší je dielektrický prieraz spôsobený vniknutím vlhkosti. RMU s neštandardným tesnením alebo prírubami s jednoduchým tesnením umožňujú vstup vlhkosti do SF6 alebo vzduchom izolovanej komory. Akonáhle vnútorný rosný bod prekročí -10°C, na pevných izolátoroch dôjde k preskokom. Vyšetrovali sme prípady, keď 6-mesačný RMU explodoval v dôsledku tečenia epoxidu a zranil personál údržby. Ďalší scenár zahŕňa neadekvátne hodnotenie krátkodobej odolnosti: následný skrat odoberá 16 kA po dobu 0,5 sekundy, ale prípojnice vo vnútri falošného RMU sú poddimenzované (len 40 x 5 mm oproti požadovaným 80 x 10 mm). Výsledné elektromagnetické sily ohýbajú tyče a spôsobujú medzifázové poruchy a požiar. Poďme si rozobrať jednotlivé nebezpečenstvá:

• Výbuch oblúkového blesku:Nekvalitným skriniam chýbajú vnútorné oblúkové odľahčovacie klapky. Tlak sa zvýši na 10 barov, čím sa dvere odfúknu rýchlosťou šrapnelu presahujúcou 200 m/s. Aby sa tomu zabránilo, normy vyžadujú hodnotenie IAC; vysokokvalitné RMU z našej továrne majú vypočítané odľahčenie tlaku a komíny na hasenie plameňa.
• Poruchy kontaktného zvárania a spínania:Spínače záťaže kruhovej hlavnej jednotky musia prerušiť 630 A alebo dokonca 1250 A. Nekvalitné strieborno-volfrámové kontakty alebo slabé pružinové mechanizmy spôsobujú zváranie kontaktov alebo spätné nabíjanie. To vedie k trvalým oblúkom, spáleniu rozvádzača a možnému zapáleniu blízkych káblov.
• Strata izolácie plynu:V prípade jednotiek RMU izolovanej SF6, malý únik (bežný v zle zváraných nádržiach) znižuje tlak. Pri absolútnej hodnote 0,8 baru (nominálna hodnota 1,4 baru) klesne úroveň izolácie o 30 % a spínací ráz môže preraziť medzeru. V lacných jednotkách chýbajú spätné ventily na plniacich súpravách, čo spôsobuje postupné emisie.
• Poruchy ukončenia kábla:Integrované testovacie body káblov a napäťové kužele sú v RMU nízkej kvality opracované zle. Vysoké gradienty elektrického poľa spôsobujú sledovanie pozdĺž priechodky, čo v konečnom dôsledku vedie k zemnej poruche.

Reálne údaje z CIGRE ukazujú, že 43 % porúch rozvádzačov pochádza z chybnej izolácie alebo prevádzkových mechanizmov. Keď dôjde k takejto poruche na rozvodnej jednotke, náklady na opravu často prekročia počiatočný ušetrený rozpočet o faktor 10. Okrem toho bezpečnostné normy vyžadujú pravidelnú údržbu (termografia, meranie prechodového odporu). Nekvalitné RMU sa však degradujú tak rýchlo, že ani dvojročné kontroly nedokážu zabrániť zlyhaniu. Naša továreň vyrába RMU so samomaznými ložiskami a postriebrenými prípojnicami, ktoré zaisťujú mechanickú výdrž 5000 operácií (dvojnásobok štandardu 2000). Ide o priamu investíciu do bezpečnosti.

Okrem toho, zostave kruhovej hlavnej jednotky nízkej kvality chýbajú správne fázové bariéry. Počas poruchy kábla sa môže oblúková plazma šíriť do susedných funkčných jednotiek, čím sa zničí celý panel RMU – jav známy ako „šírenie oblúka“. Prémiové dizajny, ako tie od Lugao Power Co., Ltd., zahŕňajú priečky odolné voči oblúku a kovové bariéry medzi káblovým priestorom a priestorom prípojníc. Stručne povedané, podradné RMU priamo porušujú viaceré odseky IEC 62271-200 a cena za nedodržanie sa meria v ľudských životoch a prerušení podnikania. Pre akýkoľvek projekt, ktorý si je vedomý bezpečnosti, nie je výber vysokokvalitnej kruhovej rozvodne nákladom; je to jediná prijateľná stratégia na zmiernenie rizika.

3. Prečo naša továreň uprednostňuje pokročilú výrobu a testovanie kruhových rozvodných jednotiek?

OLugao Power Co., Ltd., prevádzkujeme najmodernejšie výrobné zariadenie, kde každá rozvodná jednotka podlieha prísnej komplexnej kontrole kvality. Mottom našej továrne je „štandardy sú podlaha, nie strop“. Investovali sme do plne automatizovaných detektorov úniku SF6, robotického zvárania krytov z nehrdzavejúcej ocele a vysokonapäťových laboratórií s čiastočným výbojom. Tento záväzok pramení z pochopenia, že bezpečnosť nemôže byť dodatočným nápadom. Nižšie uvádzame kľúčové výrobné a testovacie procesy, ktoré zabezpečujú, že každý RMU prekračuje normy elektrickej bezpečnosti. Náš transparentný proces buduje dôveru medzi energetickými spoločnosťami, dodávateľmi EPC a vývojármi obnoviteľnej energie.

Výber materiálu a overenie dizajnu:Používame iba kvalitnú meď (čistota minimálne 99,9 %), nehrdzavejúcu oceľ 304L (hrúbka 2,5 mm pre interiér, 3,0 mm pre exteriér) a epoxidovú živicu triedy VO pre priechodky. Každá dávka prichádzajúcich materiálov je testovaná na vodivosť a pevnosť v ťahu. Naša konštrukcia prstencovej hlavnej jednotky obsahuje trojité tesnenia na prevádzkovom hriadeli a tlakomery na monitorovanie plynu v reálnom čase. Koordinácia izolácie je overená 3D simuláciou elektrostatického poľa, ktorá eliminuje akékoľvek ostré hrany.

Procesy montážnej linky:Naša továreň zamestnáva kvalifikovaných technikov vyškolených v postupoch DIN EN ISO 9001. Montáž každej okruhovej hlavnej jednotky zahŕňa päť vyhradených staníc: 1) výroba nádrže s héliovým hmotnostným spektrometrickým testom netesnosti (<1×10⁻⁶ mbar·l/s), 2) montáž prerušovača a prípojnice so skrutkovaním s riadeným krútiacim momentom, 3) montáž mechanizmu a mazanie, 4) konečná montáž káblových boxov a testovanie výkonu, 5) Na každej stanici sa zaznamenávajú digitálne hodnoty krútiaceho momentu a záznamy tlaku plynu. Táto sledovateľnosť je našou zárukou.

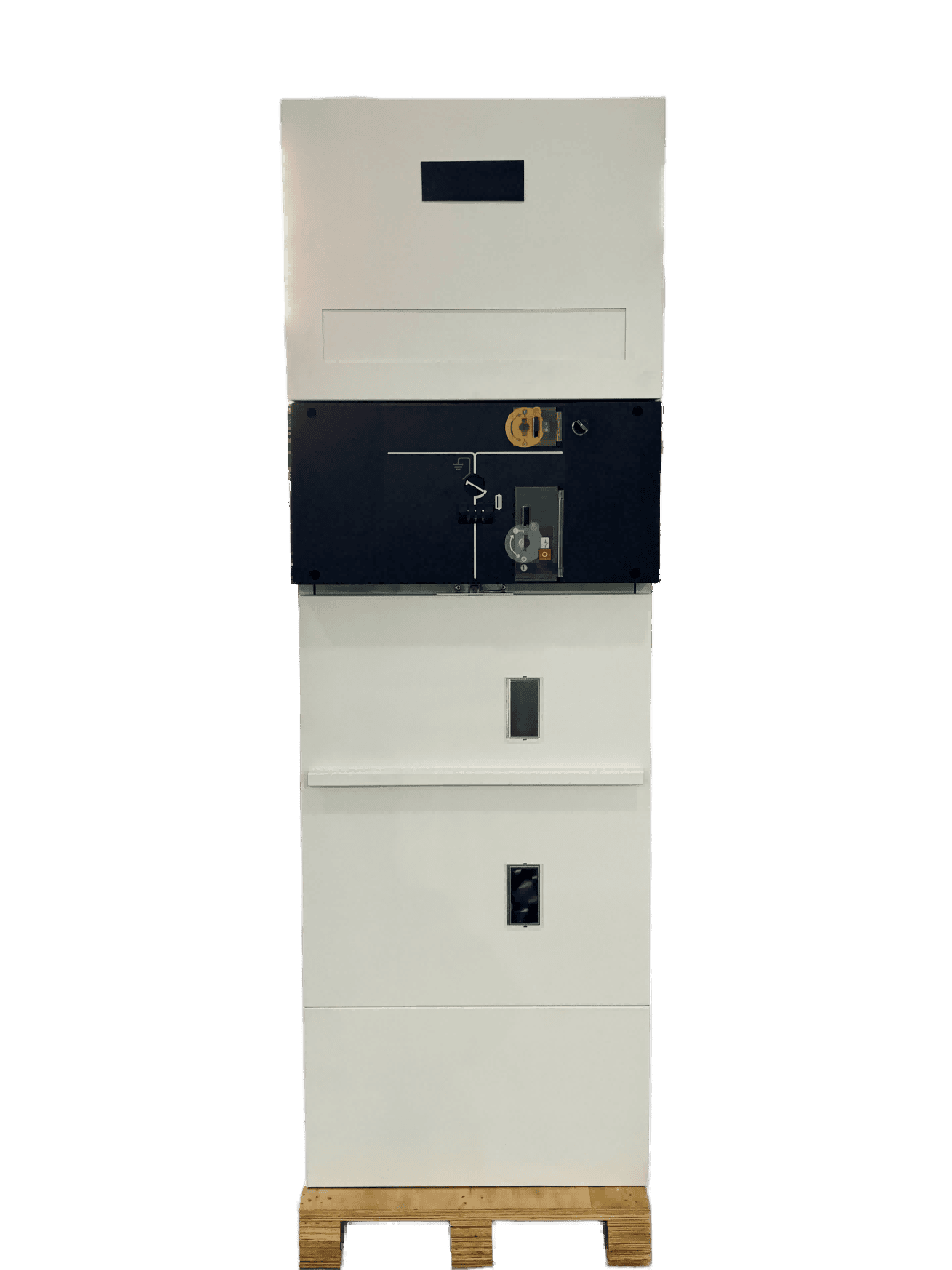

Teraz sa pozrite na kľúčové elektrické parametre našej najpredávanejšej série kruhových rozvodných jednotiek 12kV/24kV (model LGU-RMU-24). Tieto čísla demonštrujú kvalitatívnu maržu nad základnými požiadavkami:

Naša továreň implementuje 100% rutinné testovanie podľa IEC 62271-200 vrátane: testu výkonovo-frekvenčného napätia, merania čiastočného vybitia (≤5pC pri 1,2Ur), merania prechodového odporu (≤40 µΩ pre hlavný okruh), testu plynotesnosti, testu mechanickej prevádzky (5 úplných cyklov). Jednotky vzoriek navyše prechádzajú tepelným cyklovaním (-25 °C až +70 °C) a testom na vytváranie skratov v laboratóriách KEMA/CESI. S touto úrovňou kvality naša kruhová rozvodná jednotka nielen uspokojuje, ale prekračuje očakávania bezpečnostných inšpektorov a prevádzkovateľov sietí. Klienti, ktorí si nás zvolia, znižujú celkové náklady na vlastníctvo odstránením neplánovaných výpadkov a súdnych sporov. Náš zákaznícky orientovaný prístup v kombinácii s lokálnou popredajnou podporou z nás robí preferovaného partnera pre infraštruktúrne projekty v Európe, Ázii a Amerike. K dnešnému dňu naša továreň dodala viac ako 15 000 jednotiek bez jediného zranenia súvisiaceho s vnútorným oblúkom. To je sila kvality bez kompromisov.

Zhrnutie: Nerozbitné prepojenie medzi štandardmi a prémiovými RMU

Normy elektrickej bezpečnosti existujú, pretože elektrina, keď nie je kontrolovaná, je smrteľná. Požadujú špecifické metriky výkonu – dielektrickú pevnosť, zamedzenie oblúka, poruchu/prerušenie a mechanickú odolnosť. Len kvalitná Ring Main Unit dokáže spoľahlivo splniť tieto metriky počas desaťročí prevádzky. Zo skúseností našej továrne vyplýva, že počiatočná prémia za certifikovanú RMU je marginálna v porovnaní s nákladmi na jednu nehodu, ktorá zahŕňa regulačné pokuty, zdravotné nároky, prestoje vo výrobe a poškodenie dobrého mena. Dokázali sme, že dôsledná aplikácia IEC 62271-200 v kombinácii s dokonalou výrobouLugao, dodáva RMU, ktoré chránia personál aj majetok. Či už prevádzkujete dátové centrum, veternú farmu alebo rozvodňu, nie je možné požadovať vysokokvalitnú rozvodnú sieť – je to jadro vašej bezpečnostnej stratégie. Pamätajte: skratky prijaté dnes sa stanú incidentmi zajtrajška. Vyberte si kvalitu, vyberte si súlad a spojte sa s výrobcom, ktorý uprednostňuje predovšetkým bezpečnosť života.

Často kladené otázky (FAQ)

Otázka 1: Prečo normy elektrickej bezpečnosti špecificky vyžadujú klasifikáciu vnútorného oblúka (IAC) pre jednotky kruhovej rozvodne?

Odpoveď: Klasifikácia vnútorného oblúka (IAC) je povinná, pretože RMU môže zaznamenať internú poruchu v dôsledku napr. zlyhania izolácie alebo chyby operátora. Bez krytu s hodnotením IAC môže nárast tlaku z oblúka prasknúť nádrž a uvoľniť plazmu pri teplotách presahujúcich 10 000 °C. Normy ako IEC 62271-200 vyžadujú IAC AFLR, aby sa zabezpečilo, že dvere a kryty zostanú zamknuté, horúce plyny budú smerované do bezpečných oblastí a žiadne časti nebudú vymrštené. Vysokokvalitná kruhová rozvodná jednotka z certifikovanej továrne prechádza komplexným oblúkovým testovaním, aby sa preukázala táto schopnosť. Jednotkám nízkej kvality chýba označenie IAC, čo znamená, že poskytujú nulovú ochranu personálu. Investícia do RMU s certifikáciou IAC je jediný spôsob, ako splniť predpisy o bezpečnosti na pracovisku (napr. NFPA 70E).

Otázka 2: Ako môžem vizuálne identifikovať jednotku kruhovej rozvodne nízkej kvality, ktorá nemusí spĺňať bezpečnostné normy?

Odpoveď: Medzi kľúčové vizuálne červené vlajky patria: tenké plechy krytu (menej ako 1,5 mm pre nehrdzavejúcu oceľ), nepravidelné zvarové guľôčky, chýbajúce viditeľné prieduchy na zníženie tlaku, neoriginálny meradlo hustoty plynu (alebo žiadne meradlo) a absencia štítku s typovou skúškou. Navyše, nekvalitné RMU majú často plastové ovládacie mechanizmy namiesto ocele a chýbajúce blokovacie systémy, ktoré bránia prístupu k živým častiam. V našej továrni má každá kruhová rozvodná jednotka sériové číslo so skúšobnými certifikátmi. Ak dodávateľ nemôže vytvoriť protokoly o typových skúškach IEC alebo videá s vnútorným oblúkom, považujte túto jednotku za nevyhovujúcu. Pred nákupom si vždy vyžiadajte testovaciu dokumentáciu od tretej strany.

Otázka 3: Kompenzuje pravidelná údržba nákup nekvalitnej kruhovej rozvodne namiesto prémiovej?

Odpoveď: Nie. Aj keď je údržba životne dôležitá, nedokáže opraviť základné konštrukčné chyby. Jednotka rozvodnej siete nízkej kvality môže mať nedostatočné izolačné vzdialenosti, jamkové kontakty alebo mikroúniky v plynovom systéme – problémy, ktoré nemožno opraviť pravidelným čistením alebo uťahovaním. Normy nariaďujú, že vybavenie musí byť od začiatku bezpečné. V skutočnosti nadmerné pokusy o údržbu neštandardného RMU môžu predstavovať ďalšie riziká, ako je odizolovanie závitov alebo nesprávne zarovnanie kontaktov. Na rozdiel od toho sú vysokokvalitné jednotky RMU našej továrne navrhnuté na „bezúdržbovú“ prevádzku počas 10-15 rokov, okrem vizuálnych kontrol. Investovanie do kvality drasticky znižuje náklady na životný cyklus a zabezpečuje prirodzenú zhodu.

Otázka 4: Aké konkrétne testy dokazujú, že jednotka kruhovej rozvodne spĺňa vysoké bezpečnostné štandardy?

Odpoveď: Povinné typové testy podľa IEC 62271-200 zahŕňajú: dielektrické testy (výkonová frekvencia a bleskový impulz), test nárastu teploty pri menovitom prúde, test krátkodobého výdrže a špičkového výdržného prúdu, test vnútorného oblúka (IAC), test mechanickej odolnosti (napr. 2000 operácií pre spínače záťaže) a overenie stupňa ochrany (IP). Okrem toho, továrenské rutinné testy pre každú jednotku pozostávajú z odolnosti voči napätiu napájacej frekvencie, merania čiastočného vybitia, prechodového odporu, plynotesnosti a kontrol mechanickej prevádzky. V Lugao Power Co., Ltd. je naša rozvodná jednotka podrobená všetkým týmto testom plus voliteľné seizmické a klimatické starnutie. Ak niektorý test zlyhá, návrh sa zamietne. Až po ich prejdení môžeme legálne označiť jednotku za vyhovujúcu.

Otázka 5: Prečo by mal projektový inžinier špecifikovať Lugao Power Co.,Ltd. ako dodávateľ pre vysokokvalitné rozvodne?

Odpoveď: Lugao Power Co., Ltd. spája viac ako 20 rokov skúseností v oblasti výroby rozvádzačov s internými zariadeniami na testovanie typov a medzinárodnými certifikáciami (KEMA, CE, TUV). Naša kruhová rozvodná jednotka ponúka vynikajúce parametre (vyšší BIL, nižšia PD, nižšia miera úniku) v porovnaní s rozpočtovými alternatívami. Poskytujeme úplnú dokumentáciu, sledovateľnosť a špecializovaný tím technickej podpory. Okrem toho kontrola kvality našej továrne zahŕňa 100% detekciu úniku hélia a testovanie čiastočného vybitia na každej jednotke. Tým, že nás inžinieri špecifikujú, znižujú zodpovednosť, zabezpečujú súlad s kódom siete a získavajú produkt, ktorý vydrží 30 rokov. Vyžiadajte si cenovú ponuku alebo hodnotenie vzorky, aby ste priamo videli rozdiel v kvalite – kontaktujte náš tím pre špecifické riešenia projektu a bezplatné technické poradenstvo. Vaša bezpečnosť je našou záležitosťou.
