Ako napätie ovplyvňuje výkon obvodovej ústredne?

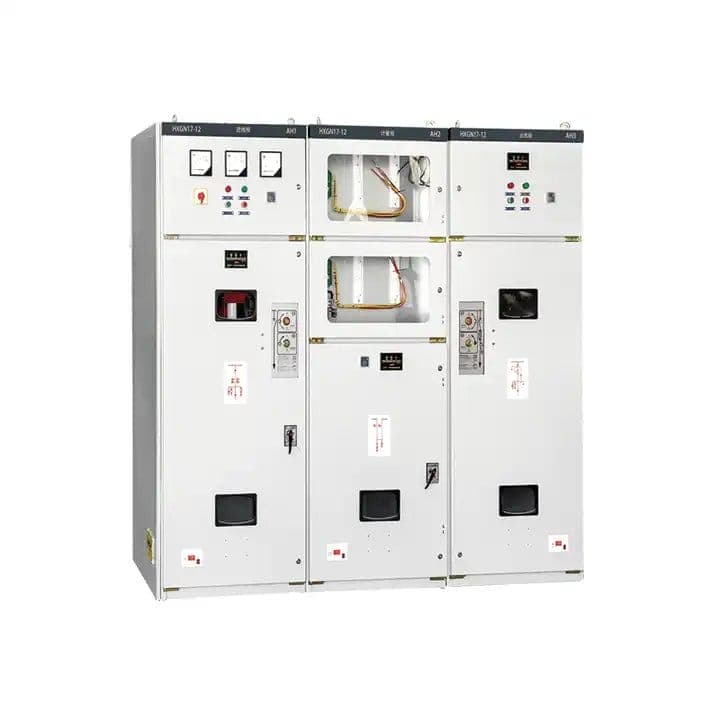

Hodnoty napätia nie sú len špecifikáciou na typovom štítku; sú základným kameňomHlavná jednotka(RMU) výkon, bezpečnosť a životnosť. Vo vysokonapäťových distribučných sieťach (typicky 6 kV až 40,5 kV) vedie výber RMU s nevhodným menovitým napätím ku katastrofálnym poruchám izolácie, nadmernému čiastočnému vybitiu a prevádzkovej nestabilite. V Lugao Power Co., Ltd. naša továreň skonštruovala riešenia kruhových rozvodných jednotiek, ktoré presne zodpovedajú profilom sieťového napätia, čím zaisťujú, že každý komponent od prípojníc až po vákuové zhášedlá pracuje v rámci svojho optimálneho elektrického napätia. Tento článok vysvetľuje, prečo hodnoty napätia určujú dielektrickú pevnosť, kapacitu prerušenia zaťaženia a odolnosť voči poruchám.

Manažérom verejných služieb a inžinierom priemyselných zariadení pochopenie vzťahu medzi menovitým napätím systému a odolnosťou RMU zabraňuje nákladným prestojom. Jednotka kruhovej rozvodne navrhnutá pre 12 kV aplikovaná na 24 kV systém bude vystavená dvojnásobnému namáhaniu elektrického poľa, čím sa urýchli starnutie izolácie a zvýši sa riziko medzifázového oblúka. Naopak, nadmerná špecifikácia RMU pre sieť s nižším napätím plytvá kapitálovými výdavkami. Naša továreň v Lugao Power Co., Ltd. vytvára prispôsobiteľné jednotky RMU s overeným menovitým napätím v súlade s normami IEC 62271-200 a GB/T 3906. Tento komplexný sprievodca uvádza, ako menovité napätie ovplyvňuje každý výkonnostný parameter, podporovaný našimi internými testovacími údajmi a skúsenosťami v teréne.

Adresár

Prečo napätie určuje dielektrickú pevnosť a koordináciu izolácie v kruhovej rozvodnej jednotke

Dielektrický výkon akejkoľvek kruhovej rozvodnej jednotky je zásadne viazaný na úroveň jej menovitého napätia. Menovité napätie ovplyvňuje elektrické vzdialenosti, povrchové vzdialenosti a typ izolačného média (SF6, pevný epoxid alebo suchý vzduch). V prípade kruhovej hlavnej jednotky od Lugao Power Co., Ltd. naša továreň navrhuje každý RMU so špecifikovaným výdržným napätím napájacej frekvencie a výdržným napätím bleskového impulzu, ktoré priamo korelujú s maximálnym prevádzkovým napätím systému. Nižšie je podrobný rozpis toho, ako menovité napätie nastavuje prahové hodnoty izolácie.

• Základná úroveň izolácie (BIL):Pre 12kV RMU je štandardné výdržné napätie bleskového impulzu špičkové 75kV. Pre 24kV jednotku BIL stúpa na 125kV. Toto zvýšenie o 66 % si vyžaduje väčší fázový odstup a robustné pevné izolačné bariéry.
• Počiatočné napätie pri čiastočnom výboji (PDIV):Vyššie menovité napätie exponenciálne zvyšuje riziko čiastočného vybitia. Naša továreň testuje každú Ring Main Unit pri 1,5-násobku menovitého napätia, aby sa zabezpečilo, že PDIV zostane pod 10 pC. Pri 36 kV vyžaduje PD riadenie trojvrstvové epoxidové odlievanie.
• Priepustnosť a dotvarovanie:IEC 62271-1 nariaďuje minimálne vzdialenosti 60 mm pre 12 kV, ale 120 mm pre 24 kV. Naše konštrukcie prstencovej hlavnej jednotky zahŕňajú optimalizované vákuové liatie na zníženie požadovaných vôlí a zároveň prekračujú normy.
• Tlaková závislosť SF6:V prípade plynom izolovaných RMU si vyššie menovité napätie vyžaduje zvýšenú hustotu plynu SF6 (0,25 MPa pre 12 kV oproti 0,45 MPa pre 40,5 kV), aby sa zachovala dielektrická tuhosť. Lugao Power Co., Ltd. používa nepriepustné zvárané nádrže z nehrdzavejúcej ocele.

Naša továreň zostavila výsledky testov z 500+ inštalácií RMU. Nasledujúca tabuľka ilustruje priamu koreláciu medzi menovitým napätím a kľúčovými parametrami izolácieLugao Power Co., Ltd.Séria Ring Main Unit.

Výber správneho menovitého napätia nie je voliteľný. Keď jednotka kruhovej rozvodne pracuje nad projektovaným napätím, elektrický strom sa spustí do dvoch rokov. Naša továreň odporúča vždy špecifikovať RMU s menovitým napätím rovným alebo o 10 % vyšším ako je maximálne prevádzkové napätie siete. Lugao Power Co., Ltd. ponúka prispôsobené RMU od 6kV do 40,5kV, každý overený testami dielektrického typu v našom certifikovanom vysokonapäťovom laboratóriu.

Ako menovité napätie priamo ovplyvňuje prepínanie záťaže a kapacitu na vytváranie skratov

Výkon spínania pri prerušení záťaže a schopnosť vytvárania skratu jednotky kruhovej rozvodne nie sú statické; merajú menovitým napätím. Pre daný dizajn fyzického kontaktu zvýšenie menovitého napätia zvyšuje energiu oblúka počas operácií spínania. Naši tovární inžinieri v Lugao Power Co., Ltd. navrhnite našu kruhovú hlavnú jednotku s kontaktnými geometriami, ktoré berú do úvahy súčasne napätie aj prúd. Tu je návod, ako menovité napätie ovplyvňuje dynamický výkon.

• Schopnosť zhasnutia oblúka:Pri 12 kV musí odpínač záťaže zhášať oblúk asi 250 V na mm. Pri 24 kV sa napätie oblúka zdvojnásobí, čo si vyžaduje vyššiu rýchlosť rozpájania kontaktov a vylepšené zhášacie komory. Naša RMU používa vákuové prerušovače axiálneho magnetického poľa pre konzistentný výkon až do 40,5 kV.
• Kapacita výroby (špičkový prúd):Normy IEC vyžadujú, aby jednotka kruhovej rozvodne vydržala vytváracie prúdy až do 2,5-násobku menovitého skratového prúdu. Vyššie systémové napätie však znižuje prípustný zapínací prúd, pokiaľ sa nezvýši kontaktný tlak. Lugao Power Co., Ltd. používa strieborno-volfrámové kontakty, ktoré si zachovávajú nízky prechodový odpor aj pri menovitých hodnotách 40,5 kV/1250 A.
• Spínacie prepätia:Pri spínaní indukčných alebo kapacitných záťaží RMU s vyšším napätím generujú vážnejšie prepätia pre opätovné zapálenie. Naša továreň vybavuje našu kruhovú rozvodnú jednotku RC tlmičmi alebo zvodičmi prepätia pre siete nad 24 kV.
• Miera erózie kontaktu:Pri rovnakom počte prerušení záťaže bude 36kV RMU erodovať kontakty o 40% rýchlejšie ako 12kV jednotka, ak nie je správne navrhnutá. Naša továreň používa kontaktný materiál CuCr50 na minimalizáciu erózie, čím sa predlžuje elektrická životnosť na 10 000 operácií.

Nižšie je uvedená porovnávacia tabuľka, ktorá ukazuje, ako naša Lugao Power Co., Ltd. Séria Ring Main Unit si zachováva výkon v rámci menovitých napätí, pričom spĺňa alebo prekračuje požiadavky IEC 62271-100.

Naša továreň vykonala viac ako 2000 záťažových testov na našej rodine kruhových rozvodných jednotiek. Údaje potvrdzujú, že s optimalizovaným dizajnom kontaktov môže 40,5 kV RMU dosiahnuť podobnú spoľahlivosť spínania ako 12 kV jednotka. Lugao Power Co., Ltd. poskytuje garantované skratové a vypínacie kapacity pre každé menovité napätie. Pre kritické aplikácie, ako sú veterné farmy alebo dátové centrá, naša továreň odporúča vybrať RMU s menovitým napätím, ktoré zahŕňa 15% bezpečnostnú rezervu nad nominálnym sieťovým napätím, aby sa vyrovnali prechodné prepätia.

Čo sa stane, keď sa vyskytnú nezhody menovitého napätia – režimy zlyhania v teréne v kruhovej hlavnej jednotke

Skúšky v teréne od servisného tímu našej továrne ukazujú, že nesúlad menovitého napätia je druhou najčastejšou príčinou zlyhania jednotky kruhovej rozvodne po nesprávnej inštalácii. Keď je RMU dimenzovaná na 12 kV pripojená k 24 kV systému, následky nasledujú predvídateľnú progresiu zlyhania. Pochopenie týchto poruchových režimov pomáha inžinierom správne špecifikovať od začiatku. Lugao Power Co., Ltd. celosvetovo zdokumentovala viac ako 150 prípadov nesúladu.

• Dielektrický rozpad (fáza k zemi):Napätie elektrického poľa sa zdvojnásobí, čím prevyšuje dielektrickú pevnosť izolácie. V priebehu 6-12 mesiacov sa na epoxidových izolátoroch objavia karbonizované stopy. Naša továreň bola svedkom preskokov puzdier RMU, ktoré viedli k úplnej výmene rozvádzača.
• Porucha vnútorného oblúka:Prepätie spôsobuje ionizáciu zvyškového vzduchu vo vnútri plynových priestorov. Dokonca aj RMU izolované SF6 strácajú dielektrickú schopnosť, ak je menovité napätie prekročené o 30 %. Forenzná analýza našej továrne odhalila rozstrek roztavenej medi z oblúkových porúch v nezhodných jednotkách.
• Predčasné starnutie VT/PT:Napäťové transformátory navrhnuté pre nižšie hodnoty sa magneticky saturujú, odoberajú nadmerný budiaci prúd a prehrievajú sa. To vedie k sekundárnemu zlyhaniu izolácie. V jednom prípade PT 12 kV RMU explodovalo po 8 mesiacoch na 20 kV systéme.
• Poškodenie štítu vákuového prerušovača:Vyššie gradienty napätia urýchľujú iónové bombardovanie na parnom štíte, čím sa znižuje integrita vákua. Naša továreň zistila, že 12 kV prerušovač používaný pri 24 kV stratil vákuum počas 2 000 operácií namiesto menovitých 30 000.
• Problémy s riadiacim obvodom:Kapacitné rozdeľovače a elektronické napäťové snímače vytvárajú nesprávne signály pre ochranné relé, čo vedie k nepríjemnému vypínaniu alebo zlyhaniu. Lugao Power Co., Ltd. odporúča, aby sa snímače napätia presne prispôsobili hodnote RMU.

Na kvantifikáciu rizika naša továreň vykonala zrýchlené testy starnutia na vzorkách kruhovej hlavnej jednotky pri 1,2x, 1,5x a 2,0x menovitom napätí. Výsledky sú zhrnuté nižšie.

Naša továreň dôrazne odporúča overiť maximálne napätie systému za normálnych aj nepredvídaných podmienok pred výberom ústredne. Lugao ponúka audity napätia na mieste a môže dodať RMU so zvýšenou izoláciou pre siete náchylné na zvýšenie napätia. Nespoliehajte sa len na napätie na typovom štítku; vždy si od výrobcu vyžiadajte protokoly o skúške dielektrika.

Ako vybrať správne menovité napätie na jednotke vyzváňacej ústredne pre vašu sieť

Výber optimálneho menovitého napätia pre kruhovú rozvodnú jednotku vyžaduje analýzu nominálneho napätia siete, maximálneho nepretržitého prevádzkového napätia, úrovne prechodného prepätia a nadmorskej výšky. Naša továreň v Lugao vyvinula systematický výberový proces, ktorý zaisťuje, že RMU bude fungovať viac ako 30 rokov. Nižšie uvádzame podrobnú metodológiu, ktorú používajú naši inžinieri energetických systémov.

• Krok 1: Určite najvyššie napätie systému (Um).Pre nominálny systém 10 kV je Um zvyčajne 12 kV. Pre menovité napätie 20 kV je Um 24 kV. Vždy používajte Um ako základné menovité napätie pre RMU.
• Krok 2: Zohľadnite zníženie nadmorskej výšky.Nad 1000 m sa vzduchová izolácia oslabuje. Na každých 100 m nad 1 000 m znížte menovité napätie o 1 %. Naša továreň poskytuje RMU s korekciou nadmorskej výšky až do 4000 m.
• Krok 3: Vyhodnoťte závažnosť prepätia bleskom.Regióny s vysokou izokeraunickou úrovňou (>30 búrkových dní/rok) vyžadujú RMU s vyšším BIL. Lugao Power Co., Ltd. ponúka zosilnenú izoláciu s vonkajšími zvodičmi prepätia.
• Krok 4: Zvážte budúce inovácie siete.Ak je možné v priebehu 10 rokov modernizovať distribučnú sieť z 12 kV na 24 kV, naša továreň odporúča zakúpiť 24 kV RMU, ale spočiatku ju prevádzkovať pri 12 kV. To zaručuje investíciu do budúcnosti.
• Krok 5: Skontrolujte kompatibilitu úrovne skratu.RMU s vyšším napätím majú zvyčajne nižšie hodnoty skratového prúdu pre rovnakú fyzickú veľkosť. Overte, či menovitý krátkodobý výdržný prúd RMU (1 s) prekračuje úroveň poruchy systému.

Naša továreň vyrába štandardnú maticu menovitého napätia pre náš produktový rad Ring Main Unit. Rýchly výber nájdete v tabuľke nižšie.

Naša továreň má špecializovaný tím aplikačných inžinierov, ktorý môže pomôcť s výberom menovitého napätia pre akúkoľvek kruhovú rozvodnú jednotku. Lugao Power Co., Ltd. tiež poskytuje vlastné menovité hodnoty na štítku, ktoré zodpovedajú neštandardným sieťovým napätiam. Pred dokončením nákupu RMU si vždy vyžiadajte certifikát odolnosti voči napätiu. Naša továreň vykonáva 100% rutinné dielektrické testy na každom dodanom RMU.

Súhrnné a použiteľné pokyny od Lugao Power Co., Ltd.

Menovité napätie je najdôležitejším elektrickým parametrom ovplyvňujúcim výkon kruhovej rozvodne. Od koordinácie izolácie po prepínanie záťaže a dlhodobú spoľahlivosť, správne menovité napätie zaisťuje bezpečnosť, znižuje celkové náklady na vlastníctvo a zabraňuje neplánovaným výpadkom. Naša továreň zhrnula päť kľúčových poznatkov pre inžinierov a špecialistov na obstarávanie.

• Vždy prispôsobte menovité napätie RMU najvyššiemu napätiu systému (Um), nielen menovitému napätiu.
• Pre siete s častými bleskami alebo spínacími rázmi špecifikujte Ring Main Unit s o 20 % vyšším BIL, než je požadované minimum.
• Nikdy neprevádzkujte RMU nepretržite nad 95 % jeho menovitého napätia; čiastočné vybitie sa dramaticky zrýchľuje za touto hranicou.
• Nadmorská výška, úroveň znečistenia a okolitá teplota tiež ovplyvňujú dielektrický výkon – obráťte sa na Lugao Power Co.,Ltd. na zníženie kriviek.
• Investujte do dielektrických testov v továrni, aby ste pred inštaláciou overili schopnosť RMU odolávať napätiu.

Rad kruhových rozvodných jednotiek našej továrne zahŕňa menovité napätie od 6 kV do 40,5 kV, pričom každá je typovo testovaná podľa medzinárodných noriem. Výberom spoločnosti Lugao Power Co., Ltd. získate prístup k navrhnutým riešeniam, ktoré maximalizujú dobu prevádzky siete.Kontaktujte našu továreň ešte dnesna posúdenie kompatibility napätia a získajte prispôsobený údajový list RMU pre váš konkrétny projekt.
