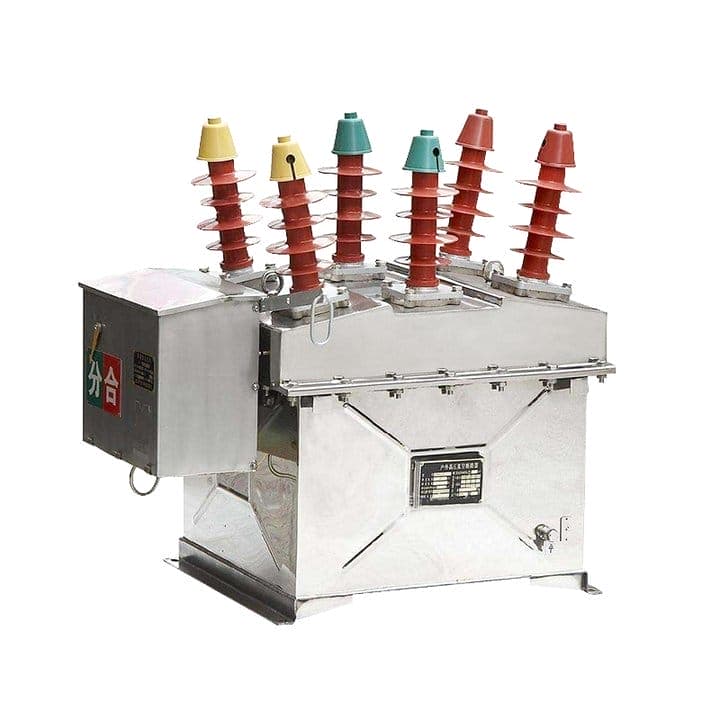

Ako vysokonapäťové ističe zvládajú skraty a preťaženia?

Vo vysokonapäťových energetických systémoch sú skraty a preťaženia nevyhnutné udalosti, ktoré môžu spôsobiť katastrofálne poškodenie zariadenia, prerušiť dodávku energie a ohroziť personál. Vysokonapäťový istič je primárne ochranné zariadenie, ktoré musí tieto poruchové stavy zistiť, prerušiť a izolovať v priebehu milisekúnd. Ako presne však vysokonapäťový istič zvláda takéto extrémne elektrické udalosti? Proces zahŕňa sofistikovanú sekvenciu detekcie, koordinácie relé, mechanickej prevádzky a zhášania oblúka. Keď dôjde ku skratu alebo preťaženiu, prúd môže stúpnuť na hodnoty 10 až 50-násobku normálneho prevádzkového prúdu, čo generuje obrovské tepelné a mechanické namáhanie. TheVysokonapäťový ističmusí nielen otvoriť svoje kontakty, aby prerušil obvod, ale aj rýchlo a bezpečne uhasiť výsledný elektrický oblúk, čím sa zabráni opätovnému vznieteniu. V Lugao Power Co., Ltd. naša továreň vyrába vysokonapäťové ističe už viac ako 20 rokov a vylepšili sme prerušovacie mechanizmy, aby zvládli poruchové prúdy až do 80 kA pri napätiach do 550 kV.

Riešenie skratov a preťažení sa líši v stratégii detekcie aj prerušenia. Preťaženie je mierny, ale trvalý nadprúd, zvyčajne 1,2 až 2-násobok menovitého prúdu, ktorý môže spôsobiť tepelné poškodenie, ak sa nechá pretrvávať. Skraty sú závažnejšie, s prúdmi, ktoré môžu presiahnuť 10-násobok menovitej hodnoty, vytvárajúc obrovské magnetické sily a energie oblúka. Vysokonapäťový istič používa ochranné relé na rozlíšenie medzi týmito udalosťami a spustenie vhodnej reakcie. V prípade preťaženia môže istič použiť časovo oneskorené vypnutie, aby sa dočasné preťaženie odstránilo. Pri skratoch musí istič fungovať okamžite, často v priebehu 2 až 3 cyklov (30 až 50 milisekúnd). Tento článok skúma podrobné mechanizmy – od detekcie porúch až po zhášanie oblúka – ktoré umožňujú vysokonapäťovému ističu spoľahlivo zvládnuť tieto extrémne podmienky. Tiež zdieľame technické špecifikácie z produktového radu našej továrne a praktické informácie o údržbe.

Obsah

• 1. Čo sa deje vo vnútri vysokonapäťového ističa počas skratu?
• 2. Ako vysokonapäťový istič zisťuje a rozlišuje medzi preťažením a skratom?
• 3. Aké sú kľúčové technické špecifikácie pre prerušenie poruchy?
• 4. Ako môže údržba a testovanie zabezpečiť spoľahlivé riešenie porúch?
• Často kladené otázky (FAQ)
• Záver a konzultácia systému ochrany

Čo sa stane vo vnútri vysokonapäťového ističa počas skratu?

Keď dôjde ku skratu, prúd v napájacom systéme sa okamžite zvýši a vysokonapäťový istič musí reagovať extrémnou rýchlosťou. Postupnosť udalostí vo vnútri ističa je jemne choreografický mechanický a elektrický proces. Po prijatí vypínacieho signálu z ochranného relé uvoľní ovládací mechanizmus (pružinový, hydraulický alebo pneumatický) uloženú energiu, čo spôsobí oddelenie pohyblivého kontaktu od pevného kontaktu. V momente oddelenia sa cez kontaktnú medzeru vytvorí elektrický oblúk, ktorý je podporovaný vysokým poruchovým prúdom. Tento oblúk generuje teploty 15 000 až 20 000 Kelvinov, ktoré by vyparili kontakty a zničili istič, ak by neboli kontrolované. Preto sa vysokonapäťový istič spolieha na médium na zhášanie oblúka – buď plyn SF6, vákuum alebo olej – na ochladenie a deionizáciu oblúka, pričom ho zhasne pri ďalšom prechode nulou. Celý proces od vzniku poruchy po prerušenie prúdu musí nastať v priebehu 3 až 5 cyklov napájania (50 až 80 milisekúnd).

Podrobný postup krok za krokom vo vnútri vysokonapäťového ističa počas skratu:

• Krok 1: Detekcia poruchy a spustenie relé:Prúdové transformátory (CT) snímajú prudký nárast prúdu a posielajú signál do ochranného relé. Relé porovnáva prúd s nastavením snímača a určuje, či je chyba v skrate alebo preťažení. V prípade skratu relé vyšle do ističa príkaz okamžitého vypnutia.
• Krok 2: Aktivácia ovládacieho mechanizmu:Vypínacia cievka je napájaná, čím sa uvoľní západka, ktorá drží ovládací mechanizmus. V pružinou ovládanom prerušovači pružina uvoľňuje a poháňa pohyblivý kontakt cez spojovací systém. V hydraulickom kladive je vysokotlakový olej nasmerovaný na piest, ktorý pohybuje kontaktom. Toto mechanické pôsobenie zvyčajne trvá 5 až 15 milisekúnd.
• Krok 3: Oddelenie kontaktu a iskrenie:Keď sa pohyblivý kontakt odtiahne, medzeru premostí oblúk. Oblúk je spočiatku poháňaný vysokým prúdom a generovanými magnetickými silami. Oblúkové kontakty vyrobené z materiálov, ako je meď-volfrám alebo striebro-volfrám, odolávajú taveniu, ale stále podliehajú značnej erózii.
• Krok 4: Zhášanie oblúka:Vo vysokonapäťovom ističi SF6 stláča mechanizmus tlmenia plyn SF6 a smeruje ho cez dýzu cez oblúk. Vysokorýchlostný prúd plynu odstraňuje teplo a ionizované častice, zatiaľ čo elektronegatívne molekuly SF6 zachytávajú voľné elektróny, čím bránia opätovnej ionizácii. Vo vákuovom prerušovači je oblúk zhasnutý rýchlou difúziou kovových pár vo vákuovom prostredí.
• Krok 5: Aktuálne prerušenie nuly:Oblúk zhasne pri ďalšej nule prúdu (keď priebeh striedavého prúdu prekročí nulu). Po prerušení sa dielektrická pevnosť na otvorených kontaktoch musí rýchlo obnoviť, aby odolala prechodnému obnovovaciemu napätiu (TRV), ktoré sa objaví cez medzeru. Istič musí zostať otvorený, aby sa zabránilo opätovnému spusteniu.

Na ilustráciu závažnosti skratovej udalosti uvažujme systém 145 kV s poruchovým prúdom 40 kA. Energia uvoľnená v oblúku môže presiahnuť 100 MJ, čo stačí na roztavenie 50 kg medi. Náš vysokonapäťový istič v Lugao je navrhnutý tak, aby zvládol takéto udalosti s minimálnou eróziou kontaktov. Mechanizmus tlmenia SF6, ktorý používame, bol optimalizovaný pomocou výpočtovej dynamiky tekutín (CFD), aby sa zabezpečilo, že rýchlosť prúdenia plynu v hrdle dýzy prekročí Mach 2, čím sa zabezpečí rýchle zhasnutie oblúka. V typových testoch náš vysokonapäťový istič úspešne prerušil 40 kA poruchy pri 145 kV počas 20 po sebe nasledujúcich operácií bez akéhokoľvek zníženia výkonu. Táto robustná konštrukcia dáva energetickým spoločnostiam istotu, že ich systém bude chránený aj pri najnáročnejších podmienkach skratu.

Ako vysokonapäťový istič zisťuje a rozlišuje medzi preťažením a skratom?

Schopnosť rozlišovať medzi preťažením a skratom je rozhodujúca pre spoľahlivú prevádzku energetického systému. Preťaženie je stav, keď prúd prekračuje menovitú hodnotu, ale nepredstavuje bezprostrednú hrozbu pre zariadenie a môže byť dočasné (napríklad spustenie veľkého motora). Skrat je vážna porucha, ktorá si vyžaduje okamžité odstránenie. Vysokonapäťový istič sa spolieha na ochranné relé - buď elektromechanické, polovodičové alebo založené na mikroprocesore - na dosiahnutie tohto rozdielu. Tieto relé prijímajú prúdové vstupy z prúdových transformátorov (CT) a napäťové vstupy z potenciálových transformátorov (PT) a používajú špecifické algoritmy a časovo-prúdové charakteristiky na rozlíšenie medzi týmito dvoma stavmi. Relé potom vyšle vypínací signál do vysokonapäťového ističa s príslušným časovaním.

Ako systém detekcie vysokonapäťového ističa rozlišuje poruchy:

• Inverzná nadprúdová ochrana (pre preťaženie):Relé používa časovo inverznú charakteristiku, kde čas vypnutia klesá so zvyšujúcim sa prúdom. Pri miernom preťažení (napr. 120 percent menovitého prúdu) môže doba vypnutia trvať niekoľko sekúnd, čo umožňuje prechod dočasných preťažení. Ak preťaženie pretrváva, relé vypne vysokonapäťový istič, aby sa zabránilo tepelnému poškodeniu.
• Okamžitá nadprúdová ochrana (pre skraty):Pri prúdoch prekračujúcich vysokú prahovú hodnotu (zvyčajne 8 až 12-násobok menovitého prúdu) relé pracuje okamžite a vysiela vypínací signál bez zámerného oneskorenia. To zaisťuje, že vysokonapäťový istič sa otvorí do 20 až 30 milisekúnd, čím sa obmedzí poškodenie zariadenia.
• Smerová nadprúdová ochrana:V sieťových systémoch sa poruchy môžu vyskytnúť v oboch smeroch. Smerové relé používajú prúdové aj napäťové vstupy na určenie smeru poruchy, čím zaisťujú, že sa otvorí iba vysokonapäťový istič najbližšie k poruche, zatiaľ čo ostatné zostanú zatvorené, aby sa zachoval tok energie.
• Ochrana proti zemnej poruche:Pre jednovodičové poruchy, ktoré sú bežné vo vysokonapäťových systémoch, sa používa detekcia zvyškového prúdu. Relé monitoruje nulovú sekvenciu prúdu, ktorá je súčtom trojfázových prúdov. Ak prúd nulovej sekvencie prekročí nastavený prah, relé vypne vysokonapäťový istič.

Moderné systémy vysokonapäťových ističov využívajú numerické relé s komunikačnými schopnosťami, ktoré umožňujú vzdialené monitorovanie a koordináciu s ostatnými ističmi v rozvodni. Tieto relé môžu tiež ukladať záznamy udalostí a priebehy porúch, ktoré sú neoceniteľné pre analýzu po poruche. Naša továreň v Lugao Power Co., Ltd. poskytuje komplexnú službu koordinácie ochranných relé, ktorá zabezpečuje, že nastavenia nášho vysokonapäťového ističa sú optimálne prispôsobené požiadavkám vášho systému. Používame štandardný koordinačný softvér na simuláciu rôznych scenárov porúch a overenie, či nastavenia relé poskytujú selektívnu koordináciu, čo znamená, že funguje iba istič najbližšie k poruche.

Praktický príklad: V 230 kV prenosovej linke môže byť ochranné relé pre vysokonapäťový istič nastavené na vypnutie pri 1,2-násobku menovitého prúdu pre preťaženie s nastavením časového voliča na 2 sekundy a na 12-násobok menovitého prúdu pre okamžité vypnutie. Ak sa spustí veľký motor a spôsobí 1,4-násobok prúdového rázu, relé sa nevypne, pretože trvanie preťaženia je krátke. Ak však dôjde k poruche medzi fázami, prúd môže dosiahnuť 18-násobok menovitej hodnoty a relé okamžite vypne vysokonapäťový istič, čím sa porucha odstráni do 3 cyklov. Táto selektívna koordinácia je nevyhnutná pre udržanie stability systému a prevenciu kaskádových výpadkov.Lugao Power Co., Ltd.poskytuje podrobného sprievodcu nastavením relé s každým vysokonapäťovým ističom, ktorý pomáha nástrojom pri dosahovaní optimálnej koordinácie.

Aké sú kľúčové technické špecifikácie pre prerušenie poruchy?

Schopnosť vysokonapäťového ističa zvládnuť skraty a preťaženia je definovaná súborom kritických technických špecifikácií. Tieto parametre určujú poruchový prúd ističa, čas prerušenia a schopnosť prechodného obnovovacieho napätia (TRV). Lugao Power Co., Ltd. vyrába komplexný rad vysokonapäťových ističov pre rôzne úrovne napätia a poruchové stavy. V tabuľke nižšie sú zhrnuté kľúčové špecifikácie riešenia porúch pre naše najobľúbenejšie modely, ktoré sa používajú v prenosových a distribučných rozvodniach po celom svete. Všetky hodnoty sú typovo testované v súlade s normami IEC 62271-100 a ANSI C37.09.

Okrem štandardných hodnôt ponúka naša továreň vysokonapäťový istič s vylepšenými schopnosťami prerušenia porúch. Napríklad poskytujeme „vysokorýchlostnú“ verziu s optimalizovaným ovládacím mechanizmom, ktorý skracuje čas otvorenia o 5 milisekúnd, čo je kritické pre aplikácie ističa generátora. Ponúkame aj variant spínania "kondenzátorová banka" s vyšším hodnotením TRV pre spínanie kapacitných prúdov. Všetky naše vysokonapäťové ističe sú vybavené mechanizmom samovybíjania, ktorý znižuje prevádzkovú energiu potrebnú na prerušenie poruchy o 30 percent, čo umožňuje menšie pružiny a spoľahlivejšiu prevádzku.

Aby sa zabezpečilo, že náš vysokonapäťový istič spĺňa špecifikované hodnoty porúch, každá jednotka prechádza komplexným výrobným testovacím programom. To zahŕňa dielektrické testy (napájacia frekvencia a bleskový impulz), skratové testy v nezávislých laboratóriách a testy mechanickej odolnosti (viac ako 10 000 operácií). Naša továreň v Lugao Power Co., Ltd. poskytuje kompletnú správu o teste s každou zásielkou, vrátane oscilogramov testov prerušenia porúch, čím zabezpečuje plnú sledovateľnosť. Pre zákazníkov z verejných služieb sú tieto testovacie správy nevyhnutné pre plánovanie siete a koordinačné štúdie a poskytujú záruku, že vysokonapäťový istič bude fungovať podľa očakávania, keď dôjde k poruche.

Ako môže údržba a testovanie zabezpečiť spoľahlivé riešenie porúch?

Dokonca aj ten najlepší vysokonapäťový istič nedokáže zvládnuť skrat alebo preťaženie, ak nie je správne udržiavaný. Riešenie porúch závisí od presného načasovania mechanických komponentov, integrity média na zhášanie oblúka a správnej činnosti relé a riadiacich obvodov. Naša továreň v Lugao Power Co., Ltd. vyvinula komplexný program údržby pre náš vysokonapäťový istič, ktorý zahŕňa pravidelnú kontrolu, funkčné testovanie a diagnostickú analýzu. Pravidelná údržba nielenže zaisťuje, že istič bude fungovať v prípade potreby, ale tiež predlžuje jeho životnosť a znižuje riziko katastrofickej poruchy.

Základné postupy údržby pre spoľahlivé riešenie porúch vysokonapäťového ističa:

• Meranie kontaktného opotrebovania a erózie:Po prerušení skratom môžu kontakty oblúka erodovať. Náš dizajn vysokonapäťového ističa obsahuje indikátor opotrebenia, ktorý umožňuje operátorom odhadnúť zostávajúcu životnosť kontaktov. Odporúčame každoročne merať prechodový odpor (pomocou mikroohmmetra) a vymeniť kontakty, keď odpor vzrastie o viac ako 20 percent nad základnú čiaru.
• Monitorovanie hustoty a vlhkosti plynu SF6:Tlak plynu SF6 sa musí udržiavať v špecifikovanom rozsahu pre správne zhášanie oblúka. Monitor hustoty nepretržite sleduje tlak plynu a upozorňuje operátorov, ak dôjde k úniku. Okrem toho by sa mala polročne kontrolovať obsah vlhkosti; ak presiahne 200 ppm, plyn by sa mal prefiltrovať alebo vymeniť. Naša továreň poskytuje služby manipulácie a analýzy plynu pre všetky naše vysokonapäťové ističe.
• Test časovania operačného mechanizmu:Časy otvárania a zatvárania ističa sa musia každoročne kontrolovať pomocou digitálneho analyzátora časovania. Odchýlky o viac ako 10 percent od hodnôt nastavených vo výrobe môžu naznačovať mechanické opotrebovanie alebo nesprávne nastavenie. Náš vysokonapäťový istič je vybavený modulárnym ovládacím mechanizmom, ktorý je možné opravovať bez vyradenia ističa z prevádzky.
• Testy izolačného odporu a účinníka:Izolačné časti – stĺpové izolátory, puzdrá a vnútorné podporné konštrukcie – by sa mali testovať na dielektrickú integritu. Každé tri roky odporúčame vykonať test účinníka (tan delta), aby sa zistilo prípadné zhoršenie izolačných vlastností.

Na ilustráciu dôležitosti údržby zvážte prípad z európskej spoločnosti, ktorá zaznamenala zlyhanie vysokonapäťového ističa 245 kV počas skratu, čo spôsobilo rozsiahle poškodenie transformátora. Vyšetrovanie odhalilo, že v ovládacom mechanizme ističa sa v dôsledku zlyhania tesnenia nahromadila vlhkosť a vypínacia cievka sa zasekla. Spoločnosť následne prijala náš odporúčaný ročný test časovania a kontrolu vlhkosti a za posledných osem rokov nezaznamenali žiadne podobné poruchy. Naša továreň poskytuje podrobný denník údržby ku každému vysokonapäťovému ističu a ponúkame školenie personálu energetických služieb o správnych testovacích a diagnostických postupoch.

Pre zákazníkov, ktorí vyžadujú komplexnú podporu, Lugao Power Co.,Ltd. ponúka servisnú zmluvu, ktorá zahŕňa každoročnú návštevu technika vyškoleného vo výrobe, diagnostické testy na mieste a núdzovú výmenu náhradných dielov. Poskytujeme tiež možnosť vzdialeného monitorovania, ktorá nepretržite sleduje kľúčové parametre vysokonapäťového ističa a posiela upozornenia do riadiaceho centra spoločnosti, ak sa niektorý parameter posunie mimo normálny rozsah. Investovaním do pravidelnej údržby a využitím našich diagnostických znalostí môžu energetické spoločnosti zabezpečiť, že ich vysokonapäťový istič spoľahlivo zvládne skraty a preťaženia, čím ochráni napájací systém a minimalizuje prestoje.

Často kladené otázky (FAQ)

Otázka 1: Aký je maximálny skratový prúd, ktorý môže vysokonapäťový istič prerušiť?

Odpoveď: Maximálny skratový prúd závisí od menovitej vypínacej schopnosti ističa, ktorá sa udáva v kA. Pre náš vysokonapäťový istič série LGB sa maximálny vypínací prúd pohybuje od 31,5 kA pre 72,5 kV modely do 63 kA pre 550 kV modely. Toto hodnotenie je založené na symetrickom prúde pri menovitom napätí. Istič môže prerušiť aj asymetrické poruchové prúdy jednosmernou zložkou za predpokladu, že celkový prúd neprekročí konštrukčnú kapacitu ističa. Pre vyššie úrovne porúch je možné použiť viacero ističov v sérii alebo je možné zvoliť istič s vyššou hodnotou. Naša továreň poskytuje službu analýzy na úrovni porúch, ktorá vám pomôže vybrať správny istič pre váš systém.

Otázka 2: Ako vysokonapäťový istič zhasne oblúk po jeho otvorení?

Odpoveď: Vysokonapäťový istič používa tlmiaci mechanizmus, ktorý stláča plyn SF6 a smeruje ho cez dýzu cez oblúk. Vysokorýchlostný prúd plynu ochladzuje oblúk a odstraňuje ionizované častice, zatiaľ čo elektronegatívne molekuly SF6 zachytávajú voľné elektróny, čím bránia opätovnej ionizácii. Oblúk zhasne pri prechode prúdom cez nulu a dielektrická pevnosť kontaktnej medzery sa rýchlo obnoví. Tento proces sa opakuje pre každú fázu nezávisle. Náš vysokonapäťový istič bol testovaný na zabezpečenie spoľahlivého zhášania oblúka pri všetkých poruchových stavoch.

Otázka 3: Dokáže vysokonapäťový istič zvládnuť viacero skratov bez potreby údržby?

Odpoveď: Áno, vysokonapäťový istič je navrhnutý tak, aby zvládal viacnásobné prerušenia porúch pred tým, než bude vyžadovať údržbu. Počet poruchových prerušení, ktoré dokáže zvládnuť, závisí od veľkosti poruchového prúdu a konštrukcie ističa. Napríklad náš vysokonapäťový istič zvládne 20 prerušení skratu v plnej hodnote bez výmeny kontaktov. Pri nižších poruchových prúdoch však môže byť počet prerušení podstatne vyšší. Odporúčame sledovať opotrebovanie kontaktov pomocou indikátora opotrebovania a plánovať údržbu na základe prerušeného kumulatívneho poruchového prúdu. Naša továreň poskytuje kalkulačku údržby, ktorá vám pomôže s týmto plánovaním.

Otázka 4: Aký je rozdiel medzi skratom a preťažením z hľadiska činnosti vysokonapäťového ističa?

Odpoveď: Skrat je vysokoprúdová porucha, ktorá si vyžaduje okamžité prerušenie, zvyčajne do 3 až 5 cyklov, aby sa zabránilo poškodeniu zariadenia. Preťaženie je mierny nadprúd, ktorý nie je bezprostredne nebezpečný, a relé ističa môže dovoliť, aby pretrvávalo niekoľko sekúnd až minút, aby sa dočasné preťaženie odstránilo. Vysokonapäťový istič funguje rýchlejšie pri skrate ako pri preťažení. V prípade preťaženia môže byť istič vybavený tepelnou charakteristikou alebo vypínacou charakteristikou s inverzným časom. Naše nastavenia ochranného relé sú optimalizované tak, aby rozlišovali medzi týmito dvoma stavmi a zabezpečili správnu odozvu.

Otázka 5: Ako často by sa mal vysokonapäťový istič testovať na výkon pri odstraňovaní porúch?

Odpoveď: Odporúčame vykonať komplexný test výkonu vysokonapäťového ističa pri odstraňovaní porúch aspoň raz za rok, vrátane skúšok časovania, merania prechodového odporu a analýzy plynu SF6. Pre ističe, ktoré pracujú často alebo sú umiestnené v drsnom prostredí, sa odporúča častejšie testovanie (každých 6 mesiacov). Okrem toho, po akomkoľvek významnom prerušení poruchy (nad 50 percent menovitej vypínacej kapacity) by sa mal istič skontrolovať a otestovať. Naša továreň poskytuje podrobný testovací postup a ponúka služby testovania v teréne pre všetky naše produkty vysokonapäťových ističov.

Záver: Zabezpečte spoľahlivú ochranu proti poruchám pomocou vysokonapäťového ističa

Vysokonapäťové ističe sú prvou obranou proti skratu a preťaženiu v energetických systémoch. Ich schopnosť rýchlo a spoľahlivo odhaliť, prerušiť a izolovať poruchové stavy je rozhodujúca pre stabilitu systému, ochranu zariadení a bezpečnosť personálu. Ako sme vysvetlili, proces zahŕňa presnú koordináciu relé, rýchle mechanické pôsobenie a pokročilé zhášanie oblúka pomocou plynu SF6. Technické špecifikácie a postupy údržby, ktoré sme načrtli, zaisťujú, že váš vysokonapäťový istič bude fungovať vtedy, keď na tom najviac záleží. V Lugao Power Co., Ltd. naša továreň skonštruovala komplexný rad vysokonapäťových ističov, ktoré spĺňajú najvyššie medzinárodné štandardy a sú podporené desaťročiami skúseností v energetickom priemysle.

Plánujete upgrade alebo rozšírenie systému ochrany?Kontaktujte Lugao Power Co., Ltd. dnesza komplexnú konzultáciu ochrany pred poruchami. Náš tím inžinierov energetických systémov analyzuje úrovne porúch vášho systému, koordináciu ochrany a požiadavky na vybavenie a odporučí optimálne riešenie vysokonapäťového ističa. Ponúkame plnú technickú podporu vrátane koordinácie nastavenia relé, dohľadu nad inštaláciou a školenia pre váš personál údržby.Požiadajte o bezplatné posúdenie systému ochrany od spoločnosti Lugao Power Co., Ltd. a zabezpečte, aby bol váš napájací systém chránený technológiou vysokonapäťového ističa najvyššej kvality.
