Ako vysokonapäťové ističe zaisťujú bezpečnosť personálu v rozvodniach?

Predstavte si, že stojíte v hučiacom srdci modernej elektrickej rozvodne. Vzduch je plný potenciálnej energie – megawattov energie prúdiacej cez masívne transformátory, pripravené rozsvietiť mesto. Pre inžinierov a technikov, ktorí tu pracujú, nie je najväčším strachom výpadok elektriny; je to katastrofálne uvoľnenie tejto energie vo forme oblúkového blesku. V takom vysokom prostredí jeVysokonapäťový istič nie je len spínacím zariadením; je to najvyšší bodyguard. Stojí medzi surovou silou elektriny a bezpečnosťou personálu, ktorý udržiava sieť. Ale ako presne tento kus inžinierstva plní svoju úlohu pri záchrane života?

Odpoveď spočíva v kombinácii fyziky v zlomku sekundy, robustných mechanických blokovaní a bezpečnostných riadiacich systémov. AVysokonapäťový ističzaisťuje bezpečnosť personálu nie tým, že je pasívnou bariérou, ale pôsobí ako aktívny strážca, ktorý predpovedá, izoluje a neutralizuje hrozby skôr, ako sa dostanú k ľudským operátorom. Na rozdiel od štandardného spínača funguje vo vákuu vysokotlakového plynu na zhášanie oblúka (ako SF6) alebo oleja, ktorý je schopný uhasiť plazmový oblúk v priebehu milisekúnd. Skutočná miera bezpečnosti je však vo filozofii dizajnu, ktorá uprednostňuje ochranu ľudí na každej úrovni – od fyzického oddelenia živých častí až po logickú izoláciu riadiacich obvodov. Naša továreň naLugao strávil desaťročia zdokonaľovaním týchto bezpečnostných hierarchií, aby zabezpečil, že každýVysokonapäťový ističvyrábame, je baštou bezpečnosti pre mužov a ženy, ktorí pracujú v prvej línii distribúcie energie.

Obsah

• 1. Anatómia ochrany: Čo robí istič strážcom?
• 2. Fyzika aretácie: Ako prerušenie poruchy eliminuje hrozbu oblúkového blesku?
• 3. Hierarchia bezpečnosti: Prečo sa o fyzických a elektrických blokovaniach nedá vyjednávať
• 4. Konfigurácie pre bezpečnosť: Ako rôzne rozmiestnenia rozvádzačov ovplyvňujú personálne riziká
• Často kladené otázky (FAQ)
• Záver: Bezpečnostné partnerstvo so spoločnosťou Lugao Power Co., Ltd.

Anatómia ochrany: Čo robí istič strážcom?

Aby ste pochopili, ako aVysokonapäťový ističchráni životy, musíme rozobrať jeho anatómiu. Nie je to jedno zariadenie, ale systém systémov, pričom každá vrstva pridáva kritickú bariéru proti elektrickej katastrofe. Predstavte si to ako stredoveké rytierske brnenie: vonkajšia škrupina odrazí prvý úder, reťazová pošta absorbuje náraz a čalúnená spodná vrstva zaisťuje, že nositeľ prežije náraz. V kontexte vysokého napätia sú týmito vrstvami fyzická izolácia, aktívne zhášanie oblúka a logika riadenia zabezpečená proti poruchám. Naša továreň navrhuje každýVysokonapäťový ističs týmito sústrednými obrannými kruhmi, ktoré zaisťujú, že aj keď jeden systém zakolísa, ostatné budú držať líniu.

Poďme sa prejsť vrstvami typického živého tanku SF6Vysokonapäťový ističz nášho zariadenia:

Vrstva 1: Obálka a izolačné médium

Prvou vrstvou bezpečnosti je fyzický kryt. Všetky živé komponenty – kontakty, zhášacie komory a spojovacie body – sú utesnené v uzemnenom kovovom obale. V moderných ističoch SF6 je tento obal naplnený plynom fluoridu sírového (SF6), čo je médium s dielektrickou pevnosťou oveľa vyššou ako vzduch. To znamená, že osoba stojaca vedľa ističa je už izolovaná od smrteľného potenciálu vo vnútri silnými dielektrickými vlastnosťami plynu a robustnou stenou nádrže. Ak dôjde k poruche, nádrž je navrhnutá tak, aby odolala vnútornému tlaku bez prasknutia, čím sa zabráni úniku horúceho plynu a nečistôt von. Tento kontajnment je prvou, často prehliadanou vrstvou bezpečnosti personálu.

Vrstva 2: Prerušovač – „Srdce strážcu“

Keď dôjde k poruche, spínacia jednotka ističa začne pôsobiť. V priebehu milisekúnd sa pohyblivý kontakt oddelí od pevného kontaktu. Samotná táto akcia by však vytvorila nebezpečný oblúk. Spínacia jednotka obsahuje nafukovací valec, ktorý mechanicky stláča plyn SF6 a smeruje vysokorýchlostný prúd cez zónu oblúka. Tento prúd ochladzuje oblúk a zmetá ionizované častice, čím vytlačí prúd na nulu a zastaví tok elektriny. Samotná rýchlosť tejto operácie – často menej ako 50 milisekúnd – obmedzuje trvanie poruchy a minimalizuje uvoľnenú tepelnú energiu, ktorá je primárnym zdrojom nebezpečenstva oblúkového výboja. Pre pracovníka stanice to znamená, že prípadná katastrofická porucha je uhasená skôr, než jej energia dosiahne úroveň, ktorá by ohrozila životy. Naša továreňVysokonapäťový ističsérie sú testované tak, aby zvládli skratové prúdy až do 63 kA, čo zaisťuje bezpečné zvládnutie aj tých najzávažnejších sieťových udalostí.

Vrstva 3: Riadiaci a blokovací systém

Okrem fyzického uhasenia oblúka,Vysokonapäťový ističmusí zabezpečiť, aby nemohla byť prevádzkovaná spôsobom, ktorý ohrozuje pracovníkov. To je dosiahnuté pomocou sofistikovaného mechanického a elektrického blokovacieho systému. Napríklad zatvárací mechanizmus je často zablokovaný, ak je istič v "testovacej" polohe alebo ak nie je zapnutý uzemňovač. V našich návrhoch začleňujeme „blokovanie kľúčom“, kde je potrebné otočiť kľúčom, aby sa uvoľnil mechanický blok, čím sa zabezpečí, že operátor fyzicky potvrdí bezpečný stav pred zmenou stavu ističa. Táto vrstva riadiacej logiky je rozhranie človek-stroj, ktoré zabraňuje náhodnému zapnutiu energie, čo je hlavnou príčinou úrazov na pracovisku v rozvodniach.

Fyzika aretácie: Ako prerušenie poruchy eliminuje hrozbu oblúkového blesku?

Pojem "oblúkový záblesk" je synonymom pre najvážnejšie nebezpečenstvo v rozvodni. Ide o typ elektrického výbuchu, ktorý je výsledkom nízkoimpedančného pripojenia k zemi alebo inej fáze. Výsledná svetelná, zvuková a tepelná energia môže byť okamžite smrteľná. Primárny mechanizmus, ktorým aVysokonapäťový ističchráni personál je zatknutím tohto oblúka v samom bode jeho vzniku. Aby to bolo možné, musí istič prekonať základnú fyziku elektriny - konkrétne skutočnosť, že oblúk vytvára vysoko vodivú dráhu ionizovaného plynu, ktorý naďalej prenáša prúd.

Tu je krok za krokom fyzická sekvencia, ktorá sa vyskytuje v našom vnútriVysokonapäťový ističpri zistení poruchy:

• Detekcia a signál:Ochranné relé (nie sú súčasťou ističa, ale sú k nemu pripojené) snímajú nadmerný prúd a vysielajú vypínací signál do ovládacieho mechanizmu ističa.
• Oddelenie kontaktov (T0):Ovládací mechanizmus (pružinový, hydraulický alebo pneumatický) odtláča pohyblivý kontakt preč od pevného kontaktu. Keď sa kontakty rozdelia, medzi nimi vznikne elektrický oblúk. Tento oblúk je v podstate skratom cez izolačný plyn, ale s teplotami presahujúcimi 20 000 K.
• Účinok puffer (T0 až T2):Súčasne s pohybom kontaktu stláča piest v prerušovači plyn SF6, čím zvyšuje jeho tlak z nominálnych 5 barov na viac ako 15 barov. Tento stlačený plyn sa potom tlačí cez trysku do zóny oblúka nadzvukovou rýchlosťou.
• Zhasnutie oblúka pri nulovom prúde (T3):The high-velocity gas flow removes the heat from the arc and blows away the ionized particles. The natural alternating current (AC) waveform passes through a zero point. At this exact moment, the combination of reduced ionization and the cooling gas stops the arc from re-igniting. Prúd je trvalo prerušený.
• Obnova dielektrika:Po prerušení je kontaktná medzera vyplnená čerstvým, neionizovaným plynom SF6, ktorý rýchlo obnoví svoju dielektrickú pevnosť, čím sa zabezpečí, že istič vydrží napätie systému bez opätovného úderu.

Celá táto sekvencia sa deje v časovom rámci 30 až 60 milisekúnd. Pre technika vykonávajúceho údržbu nie je hrozba oblúkového blesku len minimalizovaná; je účinne eliminovaná, pretože energia poruchy sa rozptýli vo vnútri utesnenej spínacej komory, nie na voľnom priestranstve rozvodne. Naša továreň vykonala rozsiahlu analýzu tohto procesu vysokorýchlostnou kamerou, čo nám umožnilo vylepšiť geometriu trysky a načasovanie nafúknutia v našomVysokonapäťový istična dosiahnutie čo najrýchlejších časov čistenia. Táto rýchlosť je bezpečná. Je to rozdiel medzi krátkou chybou a katastrofou.

K bezpečnosti navyše prispieva aj samotná konštrukcia ovládacieho mechanizmu. Naša továreň používa mechanizmus „bez vypnutia“, čo znamená, že aj keď je príkaz na zatvorenie podržaný počas poruchy, istič sa vypne a otvorí sa. Táto bezpečnostná poistka zaisťuje, že personál nebude nikdy vystavený pokusu o opätovné zapnutie napájania do poruchy, čo je bežné nebezpečenstvo v starších systémoch.

Hierarchia bezpečnosti: Prečo sa o fyzických a elektrických blokovaniach nedá vyjednávať

V snahe o bezpečnosť,Vysokonapäťový ističsa riadi prísnou hierarchiou: najprv prevencia, potom ochrana a nakoniec zmiernenie. Fyzické a elektrické blokovania zabudované do skrine ističa a riadiaceho systému sú stelesnením tejto hierarchie. Tieto blokovania nie sú voliteľné doplnky; sú nevyhnutné pre bezpečnú prevádzku zariadenia. Sú navrhnuté tak, aby presadzovali špecifickú postupnosť operácií a zabezpečili, že žiadna ľudská chyba nemôže viesť k živému pracovnému prostrediu. Táto filozofia je hlboko zakorenená v procese navrhovania našej továrne, pretože veríme, že najbezpečnejší systém je ten, ktorý vo svojej podstate zabraňuje chybám.

Pozrime sa na kľúčové blokovacie mechanizmy, ktoré chránia personál počas bežných úloh rozvodne:

1. Blokovanie na základe polohy (mechanické):These are physical blocks that prevent operation based on the position of the breaker truck (in draw-out switchgear) or the earthing switch. For example, the breaker cannot be closed if the earthing switch is in the "closed" position. This is achieved via a cam and locking pin arrangement. V našomVysokonapäťový ističskrine, používame pozitívne mechanické prepojenie, nielen elektrický signál, aby sme zabezpečili, že toto blokovanie je absolútne. Tým sa zabráni extrémne nebezpečnému scenáru zatvorenia ističa na uzemnenom vedení.

2. Blokovanie kľúčov (programové):Tento systém používa sériu zámkov a kľúčov. Jeden kľúč je možné odstrániť iba vtedy, keď je istič v špecifickom stave (napr. otvorený a izolovaný). Tento kľúč sa potom používa na odblokovanie uzemňovača atď. To si vynucuje prísny postup. Napríklad, aby obsluha vykonala údržbu napájacieho kábla, musí: (a) otvoriť istič, (b) izolovať istič (vyložiť ho), (c) zatvoriť uzemňovač. Každý krok vyžaduje jedinečný kľúč a postupnosť je vopred definovaná. Naša továreň poskytuje vlastné schémy blokovania kľúčov prispôsobené špecifickej konfigurácii prípojníc a napájačov každej rozvodne, čím zaisťuje, že „bezpečný stav“ je vždy overený pred udelením prístupu.

3. Elektrické blokovania (založené na logike):Ide o kontrolné kontroly, ktoré zabraňujú zatvoreniu alebo otvoreniu ističa za neplatných podmienok. Napríklad signál "zatvorenie bloku" z ochranného relé zabráni aktivácii uzatváracej cievky. Ešte dôležitejšie je, že sme začlenili "anti-pumpovaciu" logiku, ktorá zabraňuje opakovanému zatváraniu a otváraniu ističa, ak je príkaz na zatvorenie zachovaný aj po poruche. Tým sa zabráni poškodeniu ističa a potenciálnemu katastrofálnemu zlyhaniu počas odstraňovania poruchy, čo by ohrozilo kohokoľvek v blízkosti. V našej modernejVysokonapäťový ističmodely sú tieto logické funkcie integrované do inteligentného riadiaceho modulu so schopnosťami autodiagnostiky, čím sa znižuje riziko chýb v zapojení.

Prečo sa o tom nedá vyjednávať? Zvážte situáciu, keď operátor potrebuje otestovať okruh. Bez týchto blokovaní by jednoduchá nesprávna komunikácia mohla viesť k tomu, že istič bude zatvorený, zatiaľ čo uzemňovacia svorka je stále pripevnená k vedeniu. Výsledný výbuch by bol smrteľný. Naša továreň naLugao Power Co., Ltd.považuje blokovanie za primárny, nie sekundárny bezpečnostný prvok. Tieto blokovania rozsiahlo testujeme v podmienkach simulovanej poruchy, čím zaisťujeme, že zlyhajú v bezpečnom stave.

Konfigurácie pre bezpečnosť: Ako rôzne rozloženia rozvádzačov ovplyvňujú personálne riziko

Spôsob aVysokonapäťový ističje integrovaný do rozvádzača rozvodne výrazne ovplyvňuje bezpečnosť obsluhujúceho personálu. Dominujú dve hlavné konfigurácie: rozvádzače izolované vzduchom (AIS) a rozvádzače izolované plynom (GIS). Každý z nich predstavuje iný súbor rizík a bezpečnostných výhod. Výber správneho rozloženia je strategickým bezpečnostným rozhodnutím. Naša továreň poskytuje podrobné hodnotenia rizík pre každú konfiguráciu, čím pomáha energetickým spoločnostiam vyvážiť priestorové obmedzenia a bezpečnosť personálu.

Porovnajme tieto konfigurácie na základe kľúčových bezpečnostných parametrov:

Ako ukazuje tabuľka, GIS technológia ponúka významný skok vpred v bezpečnosti personálu. ZapuzdrenímVysokonapäťový ističa všetky ostatné komponenty v kovovom kryte naplnenom SF6, GIS prakticky eliminuje riziko externého oblúkového výboja. Systém je pod tlakom, takže aj keď dôjde k poruche, nápor je zadržaný a tlak sa rozptýli cez potrubia na zníženie tlaku, ktoré sú navrhnuté tak, aby nasmerovali akýkoľvek výtok preč od personálu. Na rozdiel od toho sú ističe AIS namontované na otvorených konštrukciách a hoci zahŕňajú uzemnenie a blokovanie, porucha môže stále spôsobiť prudký a nebezpečný oblúkový záblesk, ktorý sa šíri do rozvádzača.

GIS však nie je bez vlastných bezpečnostných hľadísk. Plyn SF6 je hustý a môže vytláčať kyslík v uzavretých priestoroch a pri závažnej vnútornej poruche sa môžu vytvárať toxické produkty rozkladu. nášVysokonapäťový ističJednotky GIS obsahujú systémy monitorovania plynu (hustotu a vlhkosť) a sú vybavené ventilmi na odľahčenie tlaku a výfukovými filtrami na bezpečnú manipuláciu s týmito vedľajšími produktmi. Naše oddelenia GIS tiež navrhujeme tak, aby zabezpečili, že rutinný prístup na odber vzoriek plynu alebo kontrolu komponentov je možné vykonať bezpečne pomocou vhodných osobných ochranných prostriedkov (PPE). Naša továreň ponúka komplexný balík školení o špecifických bezpečnostných protokoloch pre prevádzku GIS s dôrazom na to, že zatiaľ čo technológia poskytuje vynikajúcu ochranu, vyžaduje si disciplinovaný prístup k údržbe.

V konečnom dôsledku, či už si utilita vyberie AIS alebo GIS,Vysokonapäťový ističje centrálnym bezpečnostným prvkom. Naša továreň zaisťuje, že bez ohľadu na usporiadanie rozvádzača je nami dodávaný istič vybavený najvyššou úrovňou blokovania, schopnosťou zhášať oblúk a diagnostickou inteligenciou na ochranu ľudí, ktorí sa starajú o rozvodnú sieť.

Často kladené otázky (FAQ)

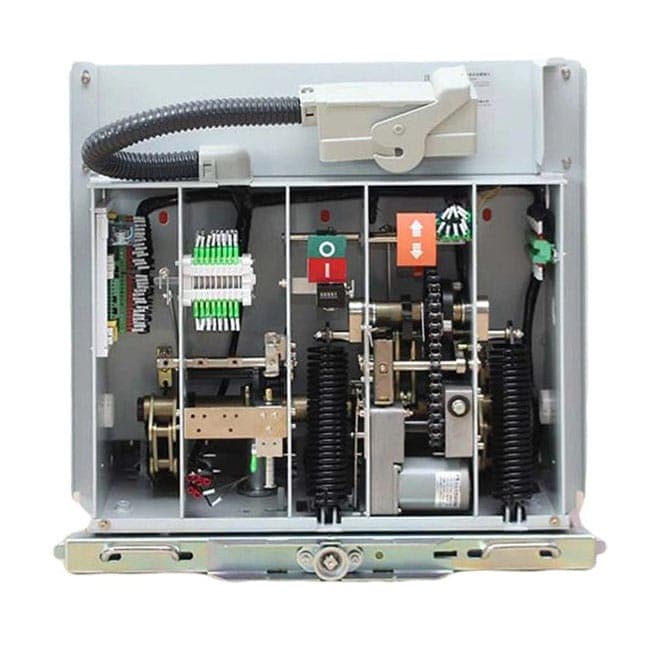

Otázka 1: Aký je hlavný rozdiel medzi ističom SF6 a vákuovým ističom z hľadiska bezpečnosti?

Odpoveď: Pre bezpečnosť sa používajú SF6 aj vákuové ističe, ale líšia sa médiom. Ističe SF6, podobne ako tie od Lugao Power Co., Ltd., používajú plyn SF6, ktorý ponúka vynikajúce dielektrické vlastnosti a je ideálny pre vysokonapäťové aplikácie (do 800 kV). Oblúk obsahujú v uzavretej komore, ale samotný plyn vyžaduje opatrné zaobchádzanie, keďže ide o skleníkový plyn. Vákuové ističe používajú ako dielektrikum vákuum, ktoré je mimoriadne bezpečné a nevyžaduje žiadnu manipuláciu s plynom, ale zvyčajne sú obmedzené na stredné napätie (do 52 kV) kvôli fyzickým obmedzeniam vákuového prerušovača. Pre bezpečnosť personálu vysokonapäťovej rozvodne ponúka SF6 vynikajúcu schopnosť prerušenia, ale robustné systémy na manipuláciu s plynom a monitorovacie systémy sú nevyhnutné na zmiernenie environmentálnych rizík a rizík udusenia.

Otázka 2: Ako zvyšuje bezpečnosť "Trip-Free" mechanizmus vo vysokonapäťovom ističi?

Odpoveď: Mechanizmus „bez vypínania“ je kritickým bezpečnostným prvkom. Zabezpečuje, že ak operátor podrží tlačidlo zatvárania ističa, keď je aktívny príkaz vypnutia (kvôli poruche), istič prepíše príkaz zatvárania a zostane otvorený. Toto bráni tomu, aby sa istič pokúsil zavrieť a znovu zapnúť chybný obvod, kým je v blízkosti personál. Efektívne uvádza istič do stavu, ktorý nie je možné prekonať manuálnym zásahom, čím zabraňuje potenciálne katastrofickej opätovnej poruche. Tento dizajn je ústredným prvkom filozofie zabezpečenia proti poruche v našej továrni.

Otázka 3: Môže byť vysokonapäťový istič otvorený na diaľku, aby sa zabezpečila bezpečnosť personálu počas katastrofy?

Odpoveď: Áno. Moderné vysokonapäťové ističe sú vybavené diaľkovým vypínaním cez SCADA alebo riadiace systémy rozvodne. To umožňuje operátorom otvoriť istič z bezpečnej vzdialenosti (riadiaca miestnosť) v prípade núdze, ako je požiar, zemetrasenie alebo hroziaca hrozba oblúkového blesku, skôr ako sa niekto priblíži k zariadeniu. Toto diaľkové ovládanie je kľúčovou výhodou moderných digitálnych rozvodní, ktoré výrazne znižujú riziko ohrozenia ľudského života počas extrémnych udalostí. Naša továreň integruje robustné komunikačné rozhrania (IEC 61850) na zabezpečenie spoľahlivej diaľkovej prevádzky.

Otázka 4: Aké bezpečnostné prvky bránia pracovníkovi, aby náhodne zatvoril istič, kým je v kabíne iný pracovník?

Odpoveď: Predchádza sa tomu predovšetkým kombináciou mechanického blokovania a visiaceho zámku. Vo väčšine konštrukcií rozvádzačov nemôže byť istič zasunutý do polohy „zatvorené“, ak okruh nie je kompletný. Mechanizmus má navyše „uzemnenú“ polohu, ktorá mechanicky bráni zopnutiu uzemňovača, ak je istič zatvorený. Nakoniec, použitie postupov uzamknutia/značenia (LOTO) s fyzickými visiacimi zámkami na riadiacom obvode ističa zaisťuje, že istič nemôže byť diaľkovo alebo lokálne zatvorený počas údržby. Tieto viacvrstvové opatrenia vytvárajú bezpečný systém.

Otázka 5: Má Lugao Power Co., Ltd. poskytnúť školenie o bezpečnej prevádzke svojich vysokonapäťových ističov?

Odpoveď: Áno, ponúkame komplexné školiace programy ako súčasť nášho popredajného servisu. Školenie zahŕňa nielen základnú obsluhu, ale aj podrobné moduly o blokovacích systémoch, bezpečnosti oblúkového blesku, núdzových postupoch a správnom používaní osobných ochranných prostriedkov (OOP). Poskytujeme školenia na mieste a virtuálne simulácie, aby sme zaistili, že operátori a technici rozumejú bezpečnostným mechanizmom zabudovaným v našom zariadení. Tento záväzok k vzdelávaniu je súčasťou našej základnej filozofie byť partnerom v oblasti bezpečnosti, nielen dodávateľom zariadení.

Záver: Bezpečnostné partnerstvo so spoločnosťou Lugao Power Co., Ltd.

The High Voltage Circuit Breaker is the unsung hero of substation safety. Je to zariadenie, ktoré neviditeľne stojí, aby zadržiavalo zúrivosť chyby, zariadenie, ktoré presadzuje prísny sled operácií a zariadenie, ktoré fyzicky oddeľuje mužov a ženy od miliónov voltov, ktoré napájajú náš svet. oLugao Power Co., Ltd., naša továreň jednoducho nevyrábaVysokonapäťový ističjednotky; navrhujeme bezpečnostné systémy. We understand that behind every specification and every test report is the well-being of a human being. Zaviazali sme sa posúvať hranice technológie prerušenia, blokovacej logiky a diagnostickej inteligencie, aby sme zaistili, že naše produkty budú chrániť nielen sieť, ale aj ľudí, ktorí ju obsluhujú. Bezpečnosť nie je kontrolný zoznam; je to naša kultúra.
