Aké sú rozdiely medzi vnútornými a vonkajšími vysokonapäťovými vákuovými ističmi?

V moderných systémoch distribúcie energie sú vákuové ističe (VCB) kľúčovým vybavením na zaistenie bezpečnosti a stability napájania. Ich hlavnou funkciou je rýchle prerušenie prúdu a izolácia vedení pri poruchách, čím sa zabráni poškodeniu zariadenia a rozsiahlym výpadkom prúdu. Mnoho nákupných a technických pracovníkov je však pri výbere modelov často zmätených ohľadom rozdielov medzi vnútornými a vonkajšími VCB. Hoci oba používajú technológiu vákuového zhášania oblúka, prečo existujú také výrazné rozdiely v dizajne? A ako si má človek vybrať na základe scenárov projektu?

Ako profesionálny výrobca energetických zariadení Lugao Power, ktorý kombinuje vnútorné a vonkajšie produkty vákuových ističov, rozoberá hlavné rozdiely, konštrukčné prvky a použiteľné scenáre týchto dvoch zariadení, aby vám pomohol ľahko vybrať to správne zariadenie.

Čo je vákuový istič (VCB)?

Vákuový istič používa vákuum ako médium na zhášanie oblúka aj ako izolačné médium. Používajú vákuové prostredie na uhasenie elektrického oblúka, čím kontrolujú a chránia obvod. Tým sa zabráni použitiu ropy alebo plynu SF6, vďaka čomu je bezpečnejší a šetrnejší k životnému prostrediu. Sú široko používané v elektrárňach a rozvodniach, najmä v aplikáciách vyžadujúcich častú prevádzku.

Najzákladnejším spôsobom, ako ich rozlíšiť, je ich inštalačné prostredie. Vákuové ističe sú rozdelené hlavne do dvoch kategórií: Vnútorné vysokonapäťové vákuové ističe: Vhodné na použitie v uzavretých a kontrolovaných vnútorných prostrediach, kompatibilné so štandardnými rozvádzačmi a spĺňajúce stabilné vnútorné prevádzkové podmienky.

Vonkajšie vysokonapäťové vákuové ističe: Vhodné na použitie v rôznych neistých vonkajších prostrediach, bez obáv z nepriaznivých poveternostných podmienok.

Či už vnútorné alebo vonkajšie, vysokonapäťové vákuové ističe majú rovnaký princíp zhášania oblúka, ale ich konštrukcia, ochrana a dizajn izolácie sú úplne prispôsobené tak, aby vyhovovali rôznym scenárom.

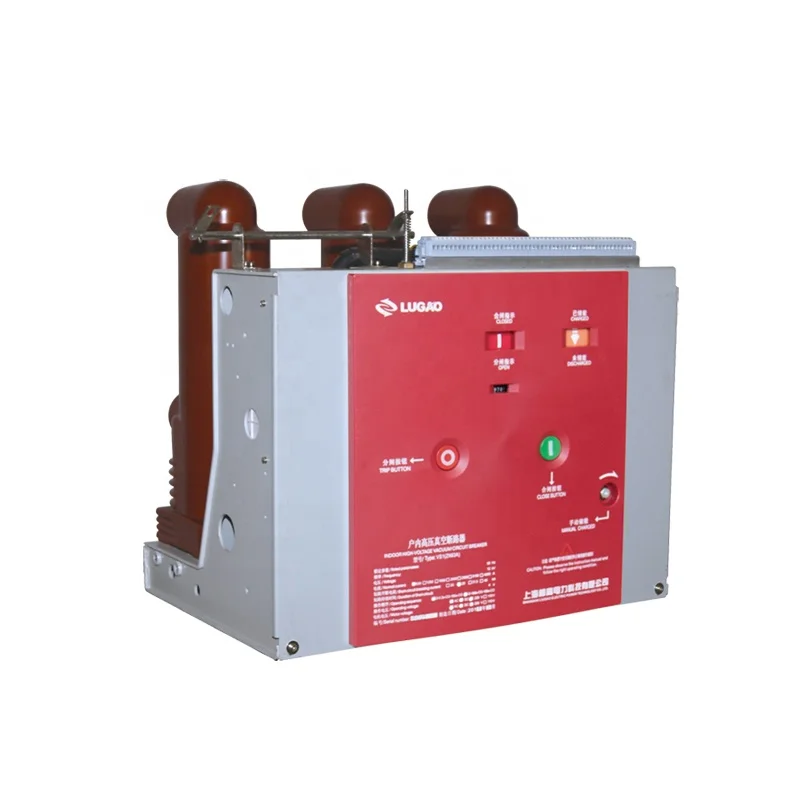

Vnútorné vákuové ističe (séria VS1)

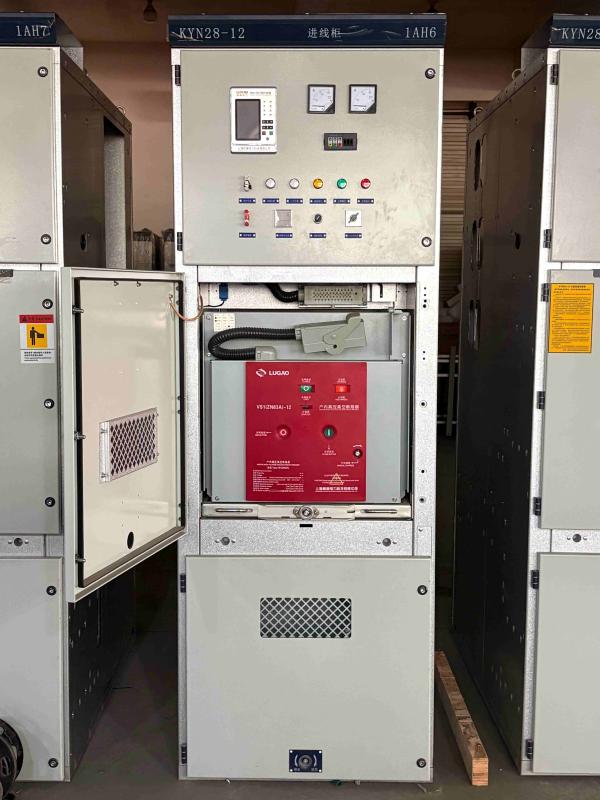

Vnútorný VCB je najbežnejší typ ističa, zvyčajne inštalovaný v uzavretých priestoroch, ako sú rozvádzače a vnútorné rozvodne. Vnútorné vákuové ističe Lugao Power sú typickým príkladom dizajnu namontovaného na skrinke. Ovládací mechanizmus je integrovaný do telesa ističa, čo umožňuje jeho použitie nielen ako pevnú inštalačnú jednotku, ale aj s vyhradeným pohonným mechanizmom na vytvorenie trolejovej jednotky. Sekcia hlavného obvodu môže využívať integrálne utesnené póly na dosiahnutie miniaturizácie ističa a bezúdržbovej prevádzky. Môže byť vybavený rozvádzačom, ako je KYN28A-12, a jednotky pevného typu môžu byť vybavené aj rozvádzačom pevného typu série XGN.

Dizajnové prvky

1. Kompaktná modulárna štruktúra, prispôsobiteľná štandardnému rozvádzaču

Rozmery vnútorných VCB sú striktne navrhnuté podľa rozmerov štandardných rozvádzačov, ako je KYN28. Prijíma modulárnu rámovú štruktúru, ktorá umožňuje priame zabudovanie do skrinky na inštaláciu, čím sa maximalizuje využitie vnútorného priestoru na distribúciu energie. Vnútorný vákuový istič Lugao integruje vákuový prerušovač, ovládací mechanizmus a riadiacu jednotku. Predný panel je vybavený tlačidlami na otváranie a zatváranie a kontrolkami stavu pre pohodlnú obsluhu a monitorovanie operátormi.

2. Základné hodnotenie ochrany, vhodné pre čisté vnútorné prostredie

Pretože je inštalovaný v suchom vnútornom prostredí bez dažďa a UV žiarenia, stupeň ochrany vnútorného VCB je zvyčajne IP20 ~ IP40, čo vyžaduje iba ochranu pred náhodným kontaktom s prstami a nástrojmi a malým množstvom prachu bez toho, aby sa musel vyrovnať s drsnými poveternostnými podmienkami.

3. Štruktúra izolácie z epoxidovej živice, vhodná pre prevádzkové podmienky skrine

Komora na zhášanie oblúka vnútorného VCB je zapuzdrená epoxidovými živicovými puzdrami, ktoré poskytujú izoláciu medzi fázami a fázami a zemou, vhodnú pre suché a čisté prostredie vo vnútri rozvádzača. Má kompaktné rozmery a poskytuje spoľahlivú izoláciu.

4. Bezpečnostná izolácia dosiahnutá prostredníctvom rozvádzača

Samotný vnútorný VCB nemá viditeľný odpojovač; funkcia bezpečnostnej izolácie je dosiahnutá uzemňovacím spínačom a odpojovačom rozvádzača, ktorý je vhodný pre scenáre s komplexnou ochranou blokovania skrine.

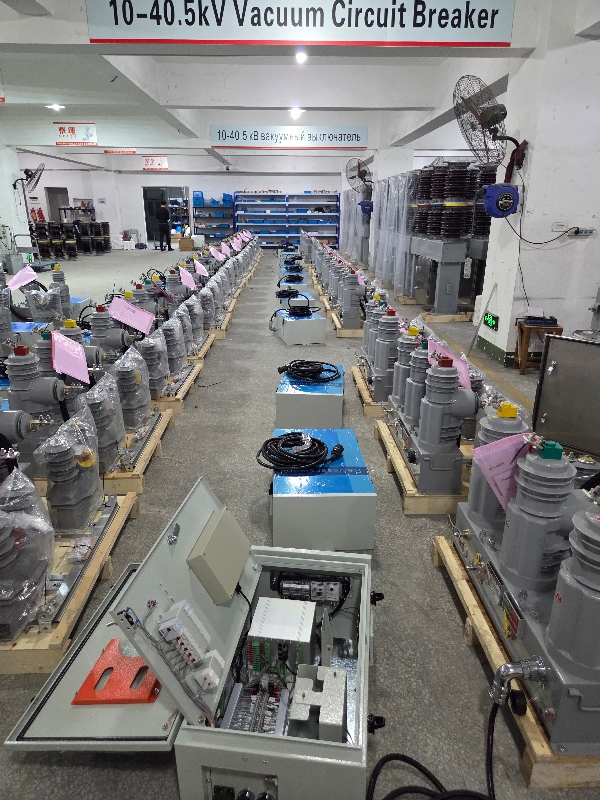

Vonkajšie vákuové ističe (séria ZW32)

Vzhľadom k tomu, že vonkajšie VCB musia byť vystavené vonkajšiemu prostrediu na dlhší čas, aby sa vysporiadali s podmienkami, ako je slnko a dážď, extrémne teplotné rozdiely a znečistenie prachom, ich dizajn kladie dôraz na odolnosť a ochranu. Vonkajšie VCB od Lugao Electric sa vyznačujú malými rozmermi, nízkou hmotnosťou, antikondenzačnými vlastnosťami a bezúdržbovou prevádzkou:

Dizajnové prvky

1. Vysoko tesniaca trojfázová post-typová plne uzavretá štruktúra

Vonkajšie vákuové ističe majú plne utesnený dizajn a dosahujú úroveň ochrany IP65 a vyššiu. Sú úplne vodotesné, prachotesné a proti kondenzácii, čo umožňuje stabilnú prevádzku v daždi, snehu a prašnom prostredí po dlhú dobu. Sú tiež odolné voči vysokým teplotám, UV žiareniu a starnutiu bez vplyvu vonkajších zmien počasia.

2. Silikónové gumové izolačné puzdrá s veľkou povrchovou vzdialenosťou

Vonkajšie vákuové ističe využívajú silikónové (alebo keramické) izolačné puzdrá typu dáždnika s veľkou povrchovou vzdialenosťou. V porovnaní s vnútornými puzdrami z epoxidovej živice to poskytuje dlhšiu vzdialenosť tečenia, čím zabraňuje výbojom flashoveru vo vlhkom a znečistenom vonkajšom prostredí a ponúka vynikajúcu odolnosť voči starnutiu UV žiarením.

3. Pohodlná a flexibilná prevádzka zaisťuje bezpečnosť. Vonkajšie vákuové ističe Lugao možno ovládať manuálne, elektricky alebo diaľkovo. Poskytujú jasne viditeľné odpojenie, zaisťujú spoľahlivú elektrickú izoláciu počas údržby bez potreby ďalších odpojovačov, vďaka čomu sú vhodné do vonkajšieho prostredia bez uzavretého rozvádzača.

4. Flexibilné možnosti inštalácie prispôsobiteľné vonkajším scenárom. Vonkajšie VCB podporujú rôzne spôsoby inštalácie, vrátane inštalácie na stĺpe a na podlahe, čím sa eliminuje potreba vyhradenej vnútornej distribučnej miestnosti. Vďaka tomu sú obzvlášť vhodné pre miesta vyžadujúce častú obsluhu.

Porovnávacia tabuľka rozdielov medzi vnútornými a vonkajšími vákuovými ističmi

Ako si vybrať správny vákuový istič pre váš projekt?

Pri výbere VCB sa zamerajte na tri kľúčové aspekty: prostredie inštalácie, požiadavky na ochranu a scenáre údržby:

1. Uprednostnite prostredie inštalácie. Ak je zariadenie inštalované v uzavretom priestore, ako je vnútorný rozvádzač alebo rozvodňa, postačuje vnútorný VCB, ktorý ponúka nižšie náklady a lepšiu kompatibilitu. Pre vonkajšie nadzemné vedenia alebo scenáre namontované na stĺp sa však musí zvoliť vonkajší VCB; inak sa zariadenie rýchlo poškodí dažďom, kondenzáciou a znečistením.

2. Posúďte závažnosť prostredia. V silne znečistenom a korozívnom prostredí, ako sú pobrežné oblasti a chemické priemyselné parky, by dokonca aj vnútorné prostredie malo uprednostňovať vnútorné VCB s vysokou úrovňou ochrany. V silne znečistených vonkajších priestoroch by sa mala zvoliť veľká povrchová vzdialenosť a vonkajšie VCB proti zanášaniu.

3. Zvážte potreby údržby. Pre vzdialené vonkajšie scenáre uprednostňujte vonkajšie VCB s integrovanými vypínačmi a bezúdržbovým dizajnom, aby ste znížili problémy s údržbou na mieste. Pre vnútorné scenáre vyberte vhodný vnútorný model VCB na základe konfigurácie rozvádzača.

Ako továreň s viac ako 20-ročnými výrobnými skúsenosťami môže Lugao Power poskytnúť prispôsobené riešenia výberu VCB na základe úrovne napätia vášho projektu, aktuálnych parametrov a inštalačného prostredia, čo vám pomôže nájsť najvhodnejšie vybavenie.

FAQ: Vnútorný vs. vonkajší vákuový istič

1. Môžem použiť vnútorný VCB vonku, aby som ušetril náklady?

Toto sa neodporúča. Vnútorným vákuovým ističom chýbajú potrebné funkcie pre vonkajšie použitie, ako je izolácia odolná voči dažďu, UV žiareniu a znečisteniu. To predstavuje bezpečnostné riziko a stratí platnosť záruky.

2.Môže rovnaký model VCB fungovať pre vnútorné aj vonkajšie projekty?

Nie sú zameniteľné. Hoci využívajú rovnakú technológiu vákuového lámania, ich mechanické a izolačné konštrukcie sú špeciálne prispôsobené pre konkrétne prostredie. Použitie nesprávneho typu môže viesť k predčasnému poškodeniu a bezpečnostným rizikám.

3.Vyžadujú vonkajšie VCB údržbu?

Vonkajšie vákuové ističe Lugao sú navrhnuté s úplne uzavretou konštrukciou, ktorá umožňuje nenáročnú alebo bezúdržbovú prevádzku. Napriek tomu sa odporúča pravidelná vizuálna kontrola stavu izolátora.

4.Je logika výberu pre vnútorné a vonkajšie VCB rovnaké pre 10 kV a 35 kV?

Logika je úplne rovnaká, najprv určte prostredie inštalácie, princíp výberu zostáva nezmenený bez ohľadu na úroveň napätia.

5.Je medzi týmito dvoma typmi VCB veľký cenový rozdiel?

Pre rovnaké špecifikácie napätia a prúdu sú vonkajšie VCB drahšie ako vnútorné. Je to preto, že vonkajší model využíva vysokú izoláciu odolnú voči poveternostným vplyvom, plne utesnenú vodotesnú štruktúru a hrubší plášť, čo má za následok vyššie výrobné a materiálové náklady.
