Aké sú rôzne typy a konštrukcie nízkonapäťových výsuvných rozvádzačov MNS?

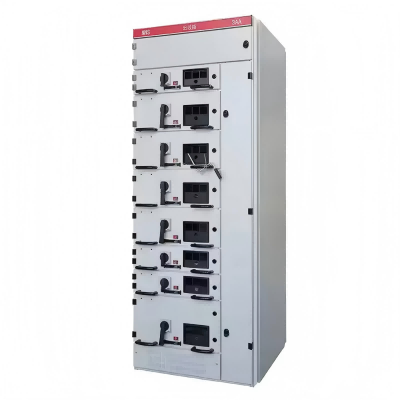

LugaoRám nízkonapäťového výsuvného rozvádzača MNS využíva materiál v tvare písmena C s 25 mm modulom, ktorý je pripojený pomocou konektorov na vytvorenie rôznych štruktúr skríň a zásuvkových jednotiek, ktoré spĺňajú rôzne potreby. Skriňa MCC využíva vysoko pevné, nehorľavé konštrukčné plastové komponenty pre zvýšenú bezpečnosť. Ďalej sú funkčné panely upravené zo zahraničných modelov a kombinované s 200mm modulom, vďaka čomu sú vhodnejšie pre zmiešané dizajny PC a MCC skríň. Výsuvné jednotky a korpus skrine sú vybavené spoľahlivým blokovacím zariadením, ktoré zabraňuje spínaniu záťaže, keď je spínač pod napätím, čím sa zvyšuje bezpečnosť. Skriňa sa vo všeobecnosti montuje z oceľových plechov valcovaných za studena po pasivačnej úprave, ale podľa požiadaviek užívateľa je možné použiť aj oceľové plechy potiahnuté hliníkom a zinkom.

• Typy rozvádzačov

1. Prijímacie a zbernicové skrinky

Rôzne domáce a medzinárodné ističe rámového typu, ako napríklad série RMW1, CW1, NA1, DW45, CDW7, MT a E, sa používajú ako hlavný vypínač na poskytovanie funkcií príjmu alebo viazania na zbernicu. 2. Power Center Cabinet (PC)

Distribúcia energie využíva rôzne typy domácich a medzinárodných ističov namontovaných v skrini, ako sú DW45, NA1, CDW7MT a E-séria.

3. Riadiace centrum motora (MCC)

Hlavný vypínač každého okruhu, ktorý sa skladá z veľkých a malých zásuviek, využíva istič s vysokou vypínacou kapacitou alebo otočný vypínač záťaže s poistkami.

4. Kompenzačná skriňa jalového výkonu

• Typ zásuvky

K dispozícii je päť veľkostí, všetky založené na výške 8E (200 mm). Modulárny dizajn umožňuje efektívnu výšku inštalácie komponentov 1800 mm, čo vedie k efektívnejšiemu a estetickejšiemu celkovému rozloženiu skrine. •8E/4: 4 zásuvkové jednotky zostavené paralelne v priestore s rozmermi 200 mm na výšku, 150 mm na šírku a 400 mm do hĺbky

•8E/2: 2 zásuvkové jednotky zostavené paralelne v priestore s rozmermi 200 mm na výšku, 300 mm na šírku a 400 mm do hĺbky

•8E: 1 zásuvková jednotka zostavená v priestore s rozmermi 200 mm na výšku, 600 mm na šírku a 400 mm do hĺbky

•16E: 1 zásuvková jednotka zostavená v priestore s rozmermi 400 mm na výšku, 600 mm na šírku a 400 mm do hĺbky

•24E: 1 zásuvková jednotka zostavená v priestore s rozmermi 600 mm na výšku, 600 mm na šírku a 400 mm do hĺbky
