Aké sú plány použitia CGS s nízkym napätím spínača skrinky s nízkym napätím?

Aké sú plány použitia CGS s nízkym napätím spínača skrinky s nízkym napätím?

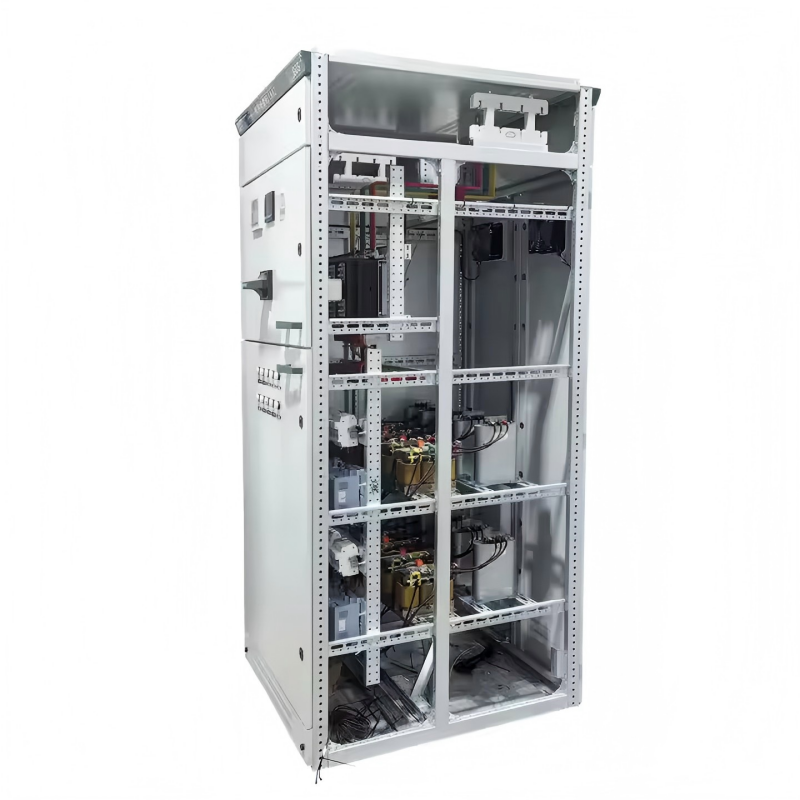

Plán hlavného obvodu

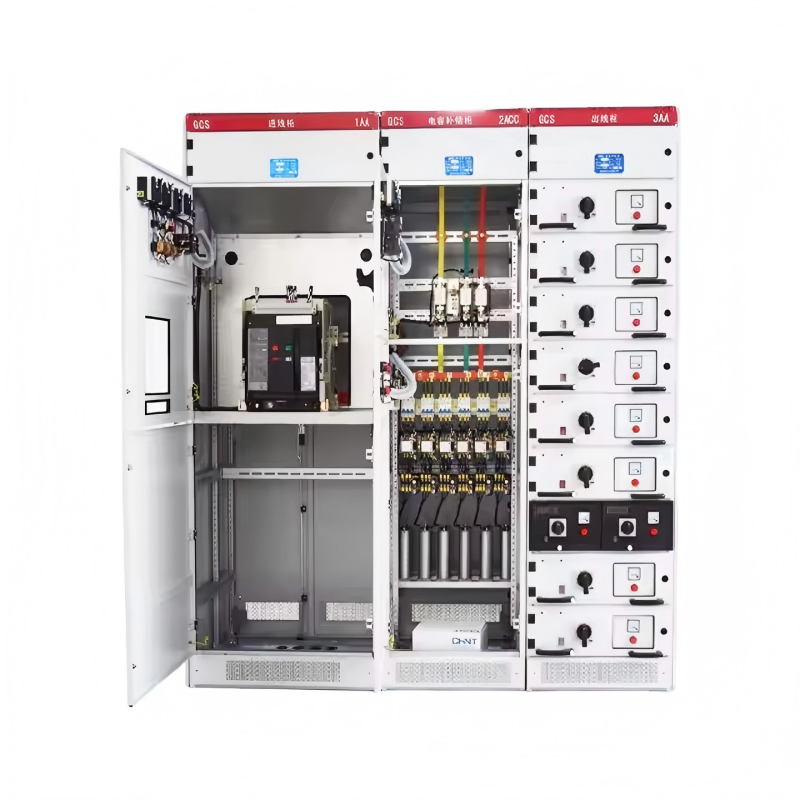

  Hlavný plán kabinetu GCS má 32 skupín a 118 špecifikácií, s výnimkou plánov a špecifikácií odvodených zo zmien v kontrole a ochrane pomocných obvodov. Zahŕňa potreby výroby energie, napájania a ďalších používateľov energie, s hodnoteným pracovným prúdom 5000A, ktorý je vhodný na výber distribučných transformátorov 2500 kVA a nižšie. Kondenzátorové kompenzačné skrinky sú navrhnuté tak, aby vyhovovali potrebám napájania a používania na zlepšenie faktora účinnosti, a skrinky reaktorov sú navrhnuté tak, aby zvážili potreby komplexných investícií.

Plán pomocného obvodu

  V Atlasu pomocného obvodu GCS je 120 pomocných plánov obvodu. Plán pomocného obvodu jednosmernej prevádzkovej časti sa používa hlavne pre systém nízkonákladových rastlín (stanica) systémov elektrární. Je vhodný pre systém rastlín s nízkym napätím 200 MW a nižšie a 300 MW a nad jednotkami, všeobecný riadiaci režim pracovného (pohotovostného) napájacieho vedenia, napájacieho napájača a podávača motora.

  Pomocný plán operácie striedavého prúdu sa používa hlavne pre systém rozvodov s nízkym napätím v továrňach, baniach, podnikoch a výškových budovách. Existuje 6 kombinácií vhodných pre riadenie prevádzky s dvojitým napájaním. Neexistuje žiadna prevádzka elektrického blokovania v pohotovostnom režime automatického hádzania, sebakontroly a iných ovládacích obvodov, ktoré sa dajú priamo použiť v inžinierskom dizajne.

  Riadiaci napájací zdroj jednosmerného prúdu je DC 220V alebo 110V a napájací napájací zdroj je AC 380V alebo 220V. Je to kompletná skrinka zložená zo zásuvkových jednotiek. Riadiaci napájací zdroj 220V je odvodený z verejného riadenia napájania napájaného vyhradeným riadiacim transformátorom v tejto skrinke. Verejný riadiaci napájací zdroj využíva nekrytý riadiaci transformátor a napájanie 24 V je vyhradené na použitie, keď sú potrebné slabé prúdové svetlá.

  Umiestnenie inštalácie merača Watt-hodin, spôsob zavedenia napäťového signálu a iných požiadaviek na inštaláciu a použitie sú podrobne uvedené v „pokynoch prípravy“ diagramu pomocného obvodu.

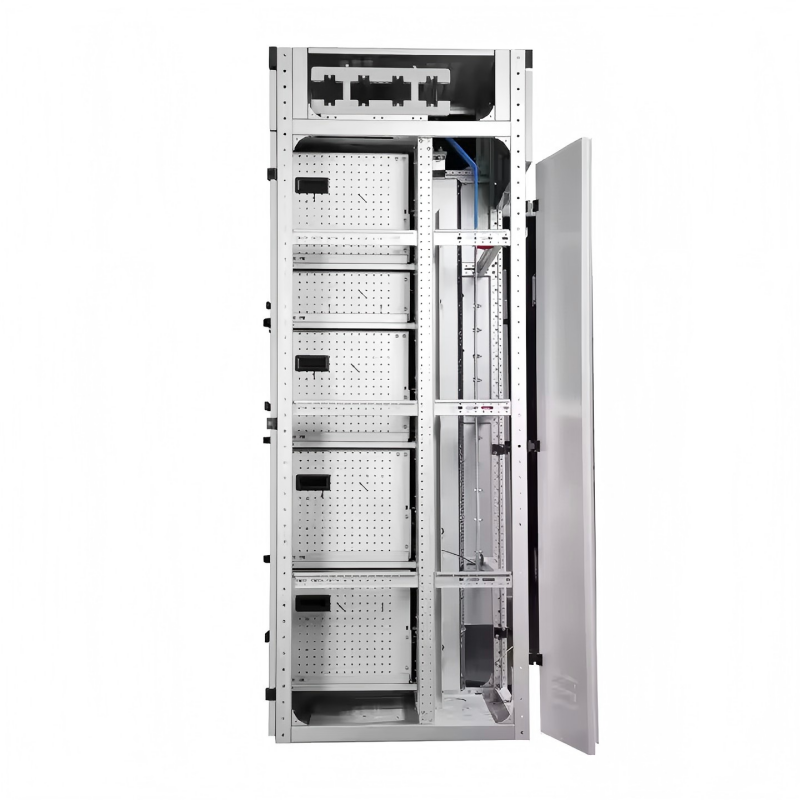

Hlavná prípojnica

Aby sa zlepšila dynamická tepelná stabilita prípojnice a zlepšila zvýšenie teploty kontaktného povrchu, všetky zariadenia využívajú tvrdé medené prípojky TMY-T2. Medené prípojky sú po plechovke s plnou dĺžkou a môžu sa použiť aj strieborné medené prípojky. Horizontálna prípojnica a vertikálna prípojnica sú nainštalované v izolačnej miestnosti v prípojni v skrinke. Neutrálna uzemňovacia prípojnica používa tvrdú medenú lištu. Je pripojený horizontálny neutrálny uzemňovací drôt (pero) alebo uzemnenie + neutrálny drôt (PE + N).

HLAVNÝ VYPÍNAČ

Pre vedenia napájania a prepínačov podávača 630A a vyššie je vybraná hlavne séria DW45 a je možné zvoliť aj séria DW48, séria AE, 3WE alebo ME. Ak je to potrebné, je možné zvoliť aj importovanú sériu M alebo série F.

Pre spínače podávača a riadenia motora pod 630A vyberie séria TG a séria CM1. Séria NM, séria CDM, séria TG30 a ďalšie formované puzdrá.

Aby sa zlepšila dynamická stabilita hlavného obvodu, sú navrhnuté špeciálne kombinované svorky na prípojky a izolácie. Sú vyrobené z vysoko-silných, syntetických vankúšových materiálov retundantných plameňov s vysokou izoláciou, dobrým samovoľným výkonom a jedinečnou štruktúrou.

Aby sa znížilo zvýšenie teploty priečok, zástrčkových IN a káblových hláv funkčných jednotiek, je navrhnutý špeciálny adaptér skrinky GCS. Adaptér má veľkú kapacitu a nízky nárast teploty.

Ak oddelenie dizajnu vyberie nové elektrické komponenty s lepším výkonom a pokročilejšou technológiou podľa potrieb používateľov, skrinky série GCS majú dobrú univerzálnosť a nespôsobia ťažkosti s výrobou a inštaláciou kvôli aktualizovaným elektrickým komponentom.

Výber elektrických komponentov

Skrinky GCS používajú hlavne elektrické komponenty s pokročilými technológiami, vysokými výkonnými a stabilitami a používajú dovážané technológie, ktoré je možné hromadne vyrábať v Číne.
