Jadro vysokonapäťového napájacieho systému-istič SF6

Prehľad

Piren SF6 je rozvádzače s vysokým napätím, ktoré používa plyn s hexafluoridom sulfur hexafluorid (SF6) ako hasiaci a izolačný médium oblúka. Je známa ako jadro vysokonapäťovej výkonovej mriežky. Vďaka svojej jedinečnej oblúkovej hasiacej schopnosti a stabilnej účinnosti sa široko používa v rôznych energetických systémoch a prenosových a distribučných sieťach. Je to kľúčové vybavenie na zabezpečenie bezpečnej prevádzky napájacej mriežky. Je rozdelený hlavne na vysoké napätie 72,5 kV a vyššie a stredné napätie 3,6 kV ~ 72,5 kV. Základnou funkciou ističa SF6 je rýchlo odrezanie poruchového prúdu a chrániť zariadenia napájania mriežky pred skratom alebo poškodením preťaženia.

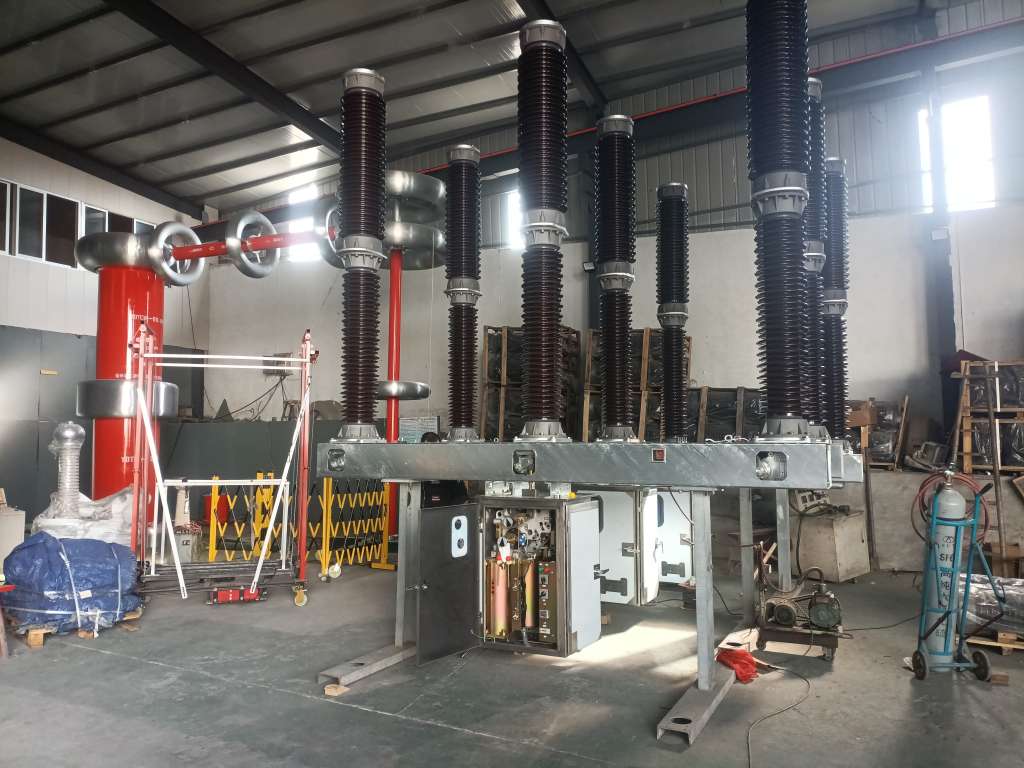

一. Čo je istič SF6?

Piren SF6 sú rozvádzače s vysokým napätím, ktoré používa plyn s hexafluoridom sulfur hexafluorid (SF6) ako izolačné a oblúkové médium. Používa sa hlavne na rýchle odrezanie poruchových prúdov v obvodoch (napríklad skraty alebo preťaženia), aby sa zabránilo poškodeniu zariadení s elektrickou mriežkou. Jeho prevádzkový rozsah napätia pokrýva 3,6 kV až 800 kV a je široko používaný v strednodobých napájacích, vysokonapäťových a ultra vysokých napätiach.

二. Ako funguje istič SF6?

1. Princíp: Úloha plynu SF6

Izolačné médium: Izolačná pevnosť plynu SF6 je 2 až 3 -násobok vzduchu, ktorá môže účinne izolovať živé časti za podmienok vysokého napätia.

Oblúkové hasiace médium: Molekuly SF6 majú silnú elektronegativitu a dokážu rýchlo absorbovať energiu oblúka, aby sa dosiahlo hasenie mikrosekundy.

Stabilita: Po rozkladu pri vysokej teplote oblúka sa 99% plynu SF6 môže rýchlo rekombinovať bez zvyškových znečisťujúcich látok.

2. Celý proces hasenia oblúka

Oddelenie kontaktu: Poruchový prúd spustí istič na prevádzku a kontakty sa rýchlo oddelia a generuje sa oblúk.

Kompresia plynu: Prevádzkový mechanizmus vedie piest na stlačenie plynu SF6 a vytvára vysokorýchlostný prúd vzduchu, ktorý fúka smerom k oblúku, aby sa znížil stupeň ionizácie.

Absorpcia energie: Molekuly SF6 zachytávajú voľné elektróny, potláčajú oblúk z pokračovania, rýchlo zhasnú oblúk a dosiahnú prúdenie.

Získanie izolácie: Po zhasnutí oblúka plyn SF6 okamžite obnoví izolačnú pevnosť, aby sa zabránilo vládnutiu oblúka a zabezpečilo sa, že obvod je úplne odpojený.

三. Štruktúra základnej a komponenty ističa SF6

1. Oblúk hasenie komory

Materiál: Keramická alebo epoxidová živica odolná voči vysokej teplote.

Návrh: Typ stlačeného plynu (jednotlivý tlak a dvojitý tlak) alebo samosprávna oblúková hasiaci štruktúra, vhodná pre rôzne úrovne prúdu.

2. Plynový systém

Plynná komora: utesnená dutina naplnená plynom SF6 (menovitý tlak 0,4 ~ 0,6 MPa).

Monitorovanie tlaku: Relé hustoty monitoruje tlak plynu v reálnom čase a spúšťa blokovanie alebo signál alarmu.

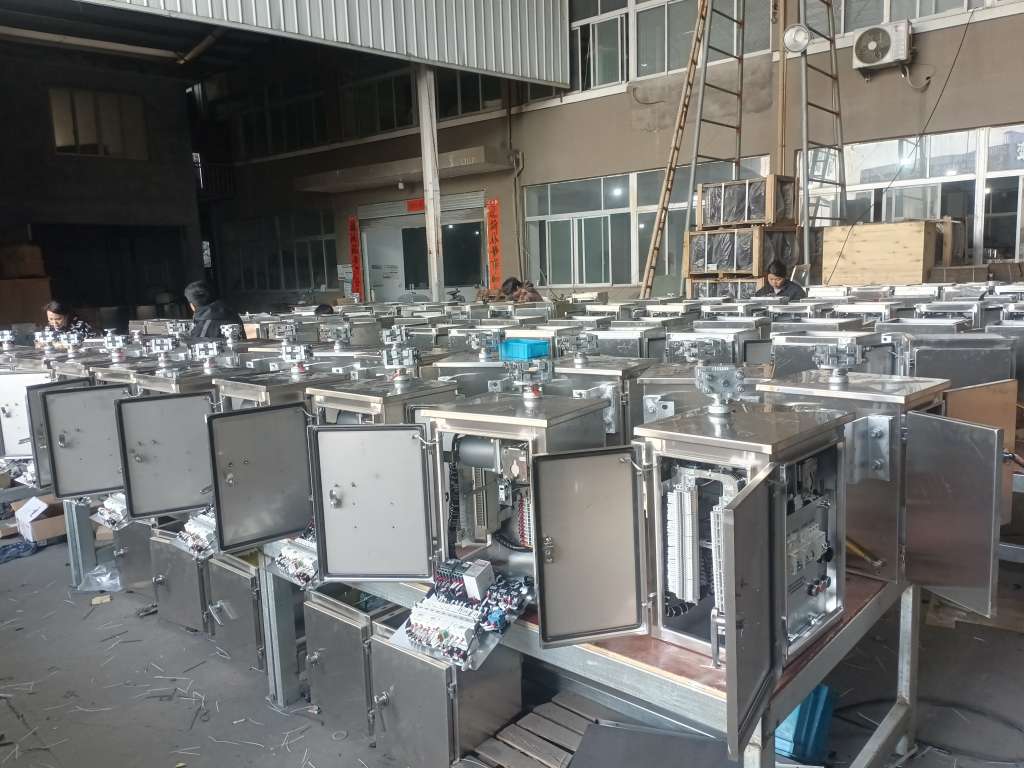

3. Prevádzkový mechanizmus

Mechanizmus skladovania energie: ekonomický a spoľahlivý, vhodný pre systém stredného napätia.

Hydraulický/pneumatický mechanizmus: Veľký výkonný krútiaci moment, používaný na vysoké napätie a veľkú kapacitnú obvody.

Inteligentný elektrický mechanizmus: integrovaný senzor, podporujte ovládanie diaľkového otvorenia a zatvárania.

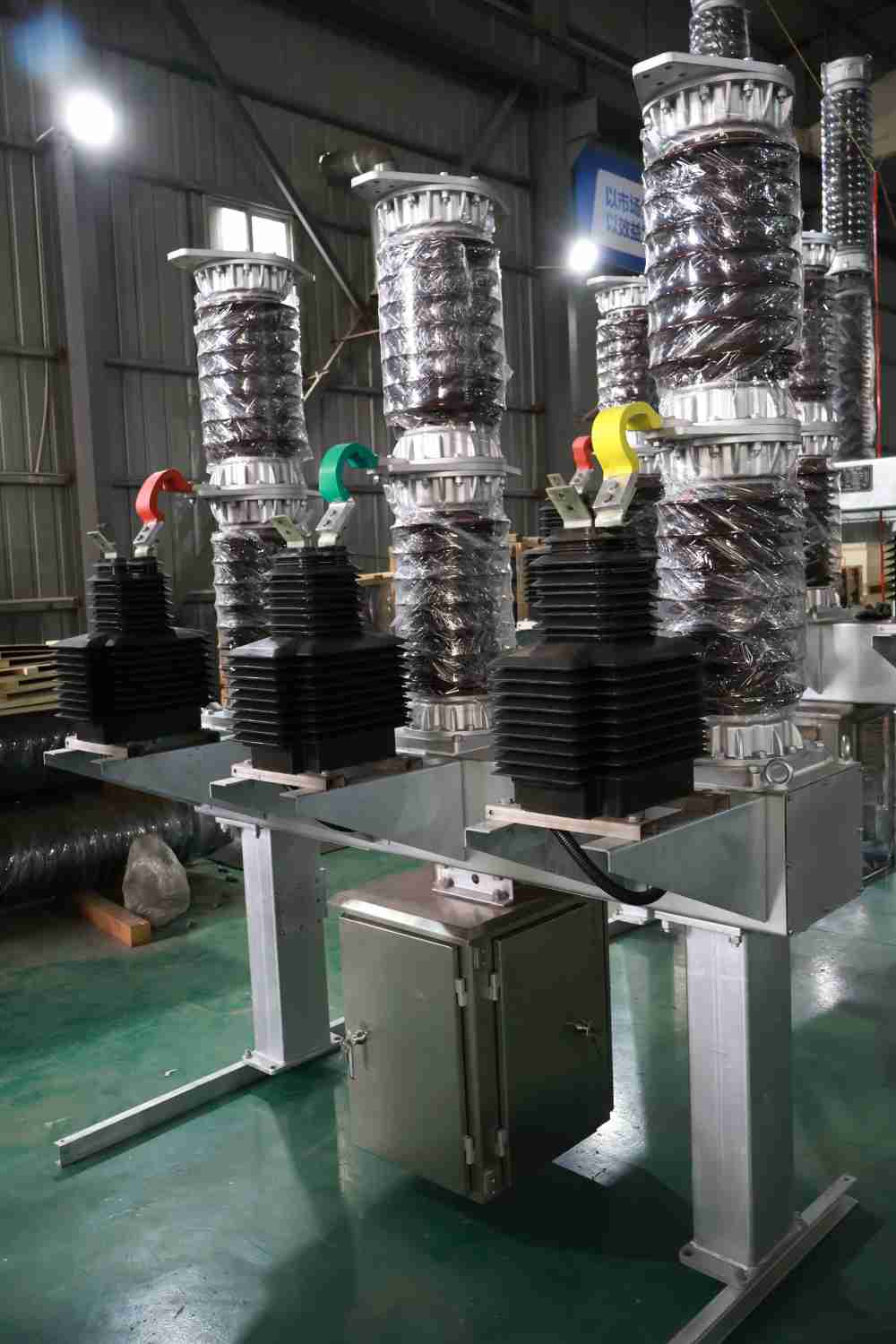

4. Štruktúra podpory izolácie

Typ porcelánového stĺpca: štandardný dizajn, silná schopnosť proti znečisteniu.

Typ kompozitného izolátora: Silikónový gumový plášť znižuje hmotnosť a má lepší výkon odolný voči výbuchu.

四. Výhody ističov SF6

1.

2. Super dlhá mechanická životnosť: Mechanická životnosť až do 10 000 operácií a môže splniť 2 000 lámania v plnom rozsahu, cyklus bez údržby až do 20 rokov.

3. Kompaktný dizajn: Vysoká izolácia spoločnosti SF6 robí objem zariadenia o 40% menší ako prieniky izolovaných vzduchom, šetrí priestor rozvodne.

4. Super silná adaptabilita: Plne zapečatená štruktúra, môže pracovať stabilne v -30 ° C až +40 ° C, vysoká vlhkosť alebo prašné prostredie. Cyklus bez údržby až do 20 rokov.

五. Budúce technologické inovácie ističov SF6

1. SF6 alternatívy

Zmiešaný plyn: zmiešaný plyn SF6/N₂ alebo SF6/CF4, znižuje spotrebu SF6 a GWP o 30%~ 50%.

2. Alternatívy bez SF6:

Pirenec suchého vzduchu: komercializovaný v poli stredného napätia (≤ 40,5 kV), GWP = 0.

Vákuový istič + Environmentálne plynný plyn: vo vývoji vo vysokom napätí (napríklad plyn C5-FK).

3. Technológia obnovy a regenerácie

Zariadenie SF6: Plyn s čistotou ≥ 99,9% sa dá recyklovať, aby sa znížili náklady na prevádzku a údržbu.

Liečba rozkladu: Vysokoteplotný oblúk alebo technológia plazmy rozkladá SF6 na neškodnú síru a fluorid.

4. Inteligentná aktualizácia

Systém monitorovania stavu: Vstavané senzory monitorujú hustotu plynu, opotrebovanie kontaktu, mechanické vibrácie a prediktívnu údržbu.

六. Aplikačné scenáre ističov SF6

Sieť vysokorýchlostných prenosov: Používa sa v 500 kV a nad rozvodmi na ochranu transformátorov a prenosových vedení.

Mestská mriežka: integrovaná do GIS (rozvádzače izolovaný plyn), vhodné pre mestské rozvodne s obmedzeným priestorom.

Nová energetická elektráreň: Posilňovacia stanica pre elektrárne a fotovoltaické elektrárne, odoláva častým operáciám štartu.

Systém priemyselného výkonu: ochrana prichádzajúceho vedenia pre vysoké prúdové zaťaženie, ako sú oceľové rastliny a chemické rastliny.

Záver

Pireny obvodov SF6 sú základnými ochrannými zariadeniami súčasných vysokorýchlostných systémov napájania kvôli ich efektívnej lámavej kapacite. V budúcnosti priemysel urýchľuje prechod na technológie šetrné k životnému prostrediu. S vývojom technológie sa objavia bezpečnejšie a čistejšie plyny.Lugao Power Co., Ltd.Bude kombinovať výkon s ochranou životného prostredia a aktívne prijať inovácie, aby vyhovoval výzvam a príležitostiam transformácie energie. Vyberte Lugao, aby ste získali prispôsobené riešenia ističov SF6, aby ste zabezpečili efektívnu, spoľahlivú a udržateľnú ochranu pre váš energetický systém!
