Čo je vákuový istič?

Vákuový istič Lugao (VCB) je nevyhnutnou súčasťou elektrických zariadení vo vysokorýchlostných výkonových systémoch. Účelom je prerušiť prúd v prípade poruchy, čím chráni obvod. Vákuový istič Lugao sa široko používa v rôznych priemyselných a komerčných aplikáciách, najmä v strednodobých a vysokonapäťových aplikáciách, kde je rozhodujúca spoľahlivá a efektívna ochrana. Prostredníctvom tohto článku vás Lugao vedie k preskúmaniu pracovného princípu, kľúčovými komponentmi, výhodami, aplikáciami a údržbou našich vysávačov Lugao a ponúkne informácie o tom, prečo sa v elektrických energetických systémoch stali populárnou voľbou v elektrických energetických systémoch.

Pracovný princíp vákuového ističa

Primárnou funkciou vákuového ističa Lugao je prerušenie poruchových prúdov a ochrana elektrických obvodov pred potenciálnym poškodením. Ak dôjde k poruche, vákuový istič rýchlo odreže prúd, aby sa zabránilo prehriatiu, požiaru alebo inými nebezpečnými dôsledkami. Na rozdiel od iných typov ističov, vysávače Lugao vysielače obvodov zhasnú oblúky vo vákuovej komore. Keď sa kontakty vo vnútri ističa oddelia, medzi nimi sa vytvorí oblúk. Vo vákuovom ističi Lugao môže vákuum zabrániť ionizácii a rýchlo obnoviť izoláciu medzi kontaktmi, takže oblúk môže byť takmer okamžite zhasnutý.

Prečo používať vákuum?

Kľúčom k jej výkonu je vákuová komora vákuového obvodu Lugao. Vo vákuu nie sú takmer žiadne častice a nedostatok ionizácie sťažuje oblúk vydržať. Preto je rýchlosť hasenia oblúka oveľa rýchlejšia ako vo vzduchu alebo plyne. Toto efektívne prerušenie súčasného prerušenia je jedným z hlavných dôvodov, prečo sa vákuové ističe široko používajú vo vysokorýchlostných výkonových systémoch.

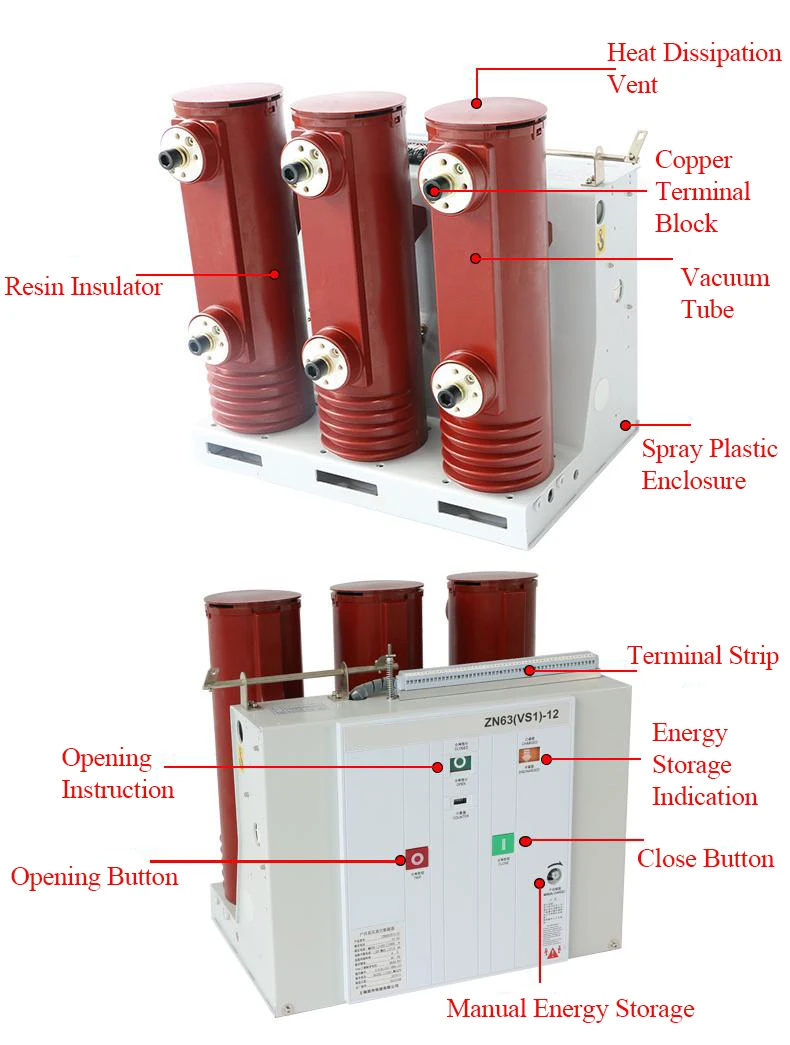

Kľúčové komponenty vákuového ističa

1.Vacuum prerušovač: Hasiaci komoru vákua je jadrom vákuového ističa. Pozostáva z dvoch kontaktov uzavretých vo vákuu. Keď sa tieto dva kontakty oddelia, vákuový oblúk hasiacich komora okamžite uhasí oblúk vo vákuovom prostredí.

2. Prevádzkový mechanizmus:Prevádzkový mechanizmus je zodpovedný za otvorenie a zatváranie kontaktov vo vákuovom oblúku hasiacej komory. Môže byť ručne alebo elektricky ovládaný, aby sa presne riadil činnosť vákuového ističa.

3. Izolačný materiál:Vzhľadom na to, že vákuové ističe sa zvyčajne používajú pre aplikácie stredného až vysokého napätia, je izolácia medzi komponentmi rozhodujúca. Na zabezpečenie bezpečnej prevádzky pri vysokom napätí používame vysoko kvalitné izolačné materiály.

4. Bývanie: Vákuové ističe sú zvyčajne inštalované v robustných krytoch, ktoré ich chránia pred environmentálnymi faktormi, ako je vlhkosť a prach, čo môže ovplyvniť ich výkon.

Výhody vákuových ističov

V porovnaní s inými typmi ističov majú vákuové ističe viacero výhod, čo z neho robí populárnu voľbu v elektrických výkonových systémoch:

1. Vysoká dielektrická pevnosť: Vákuová komora vákuového ističa má vynikajúcu dielektrickú pevnosť, takže môže odpojiť vysokonapäťové obvody bez rizika rozpadu.

2. Minimálna údržba:Vákuové ističe majú menej pohyblivých častí a počas prevádzky vyžadujú minimálnu údržbu. To je obzvlášť výhodné v diaľkovej inštalácii alebo vysokonapäťových rozvodoch, kde je pravidelná údržba zložitá.

3. Rýchla prevádzka: Vákuové ističe fungujú rýchlo, vďaka čomu sú vysoko účinné pri ochrane zariadení pred účinkami porúch. Táto rýchla prevádzka minimalizuje poškodenie a prestoje v najväčšej možnej miere, čím sa zlepšuje spoľahlivosť elektrického systému.

4. Environmentálne šetrné: Na rozdiel od plynových ističov, vákuové ističe nevyžadujú počas prevádzky škodlivé plyny, ako je hexafluorid sulfur (SF6), čo z nich robí ekologický istič.

5. Dlhá životnosť: Trvanlivosť a účinnosť vákuových ističov pomáhajú predĺžiť ich životnosť. Vzhľadom na to, že hladina vákua sa v priebehu času nezníži, tieto ističe si môžu zachovať svoju účinnosť po mnoho rokov, čím sa zníži potreba častej výmeny.

Aplikácie vákuových ističov

Vákuové ističe sa môžu používať v rôznych príležitostiach, hlavne pre aplikácie stredného a vysokého napätia. Niektoré bežné aplikácie zahŕňajú:

1. Generovanie energie: V elektrárňach sú vákuové ističe rozhodujúce pre ochranu generátorov, transformátorov a iných kritických zariadení. Vákuové ističe zaisťujú, že akékoľvek chyby môžu byť rýchlo prerušené, aby sa zabránilo rozsiahlemu poškodeniu a nákladným prestojom.

2. Rozvodne: Vákuové ističe sa široko používajú v rozvodniach na riadenie stredných a vysokých napätia. Vákuové ističe môžu rýchlo a efektívne odrezať poruchové prúdy, vďaka čomu sú pre tieto prostredia veľmi vhodné.

3. Priemyselné nastavenia: Výrobné zariadenia a ťažký priemysel sa spoliehajú na vákuové ističe na ochranu zariadenia pred účinkami porúch. Vákuové ističe sú trvanlivé a vyžadujú nízku údržbu, vďaka čomu sú vysoko vhodné pre aplikácie, ktoré si vyžadujú vysokú spoľahlivosť.

4. Obchodné budovy: Veľké komerčné budovy a kancelárske komplexy zvyčajne používajú vákuové ističe na zaistenie bezpečnosti a spoľahlivosti svojich elektrických systémov. Vákuové ističe sú navrhnuté tak, aby boli kompaktné, efektívne a ľahko sa integrovali do existujúcej elektrickej infraštruktúry.

5. Železničné systémy: V železničnom priemysle sa vákuové ističe používajú na ochranu systémov napájania, ktoré prevádzkujú vlaky. Ich robustný dizajn a spoľahlivosť ich robia vhodné pre túto kritickú infraštruktúru.

Údržba vákuových ističov

Významnou črtou vákuových ističov sú ich extrémne nízke požiadavky na údržbu. Pravidelné inšpekcie a údržba však môžu zabezpečiť optimálny výkon a životnosť služieb. Medzi hlavné metódy údržby vákuových ističov patrí:

1. Kontrola kontaktov: Aj keď opotrebovanie vákuových ističov je minimálne, stále je potrebné skontrolovať akékoľvek príznaky korózie na kontaktoch. Včasná výmena opotrebovaných kontaktov pomáha udržiavať účinnosť ističov.

2. Kontrola integrity vákua: Vákuum v oblúku hasiaceho komory by sa malo udržiavať nedotknuté, aby sa zabezpečilo spoľahlivé hasenie oblúka. Odporúča sa pravidelne testovať integritu vákua s cieľom overiť, či nedochádza k únikom ani degradácii.

3. Test mechanickej prevádzky: Pravidelné testovanie prevádzkového mechanizmu je potrebné na zabezpečenie hladkého otvorenia a zatvárania vákuového ističa. Mechanické komponenty by sa mali pravidelne namočiť, aby sa zabránilo opotrebovaniu.

4. Elektrické testovanie: Pravidelné elektrické testovanie, ako je napríklad izolačný odpor a testovanie na kontaktný odpor, môže pomôcť identifikovať akékoľvek potenciálne problémy vo vákuových ističoch.

Porovnanie s inými typmi ističov

Aby sme pochopili jedinečnú hodnotu ističa vákuového obvodu, je užitočné ho porovnávať s inými typmi ističov, ako sú napríklad ističe vzduchu a prieniky izolované plynmi.

- istič vzduchového obvodu (ACB):

Púmiky vzduchu sa spoliehajú na atmosférický vzduch, aby uhasili oblúk, čo ich robí menej efektívnymi pre vysokorýchlostné aplikácie v porovnaní s vákuovými ističmi. Vákuové ističe majú vyššiu dielektrickú pevnosť, čo im umožňuje efektívnejšie zvládnuť vyššie napätie.

- istič izolovaný plyn (GCB):

Priešniče izolované plynom často používajú plyn SF6 na uhasenie oblúka. Aj keď je SF6 účinný, je silný skleníkový plyn a ističe izolované plynom vyžadujú prísne postupy zaobchádzania. Naopak, vákuové ističe používajú čistý a udržateľný prístup bez dopadu na životné prostredie.

Budúce trendy a vývoj vo vákuových ističoch

S pokračujúcim pokrokom v technológii sa očakáva, že vákuové ističe budú ešte efektívnejšie a široko používané. Niektoré trendy a budúci vývoj v tejto oblasti zahŕňajú:

1. Integrácia s inteligentnými mriežkami: S popularizáciou inteligentných sietí je návrh vákuových ističov stále viac vybavený pokročilými monitorovacími a riadiacimi schopnosťami. To umožňuje zber údajov v reálnom čase a diaľkové ovládanie, čím sa zlepší spoľahlivosť a efektívnosť napájacieho systému.

2. Vylepšené materiály: Výskum v oblasti materiálov v oblasti materiálov podporuje materiály vákuových ističov tak, aby boli odolnejšie a efektívnejšie. Tieto materiály sú navrhnuté tak, aby ďalej rozširovali svoju životnosť a znížili požiadavky na údržbu.

3. Kompaktné vzory: Štruktúra vákuových ističov sa stáva čoraz kompaktnejšou, vďaka čomu sú vhodné pre aplikácie s obmedzeným priestorom, ako sú mestské rozvodne a komerčné budovy.

4. Zvýšená detekcia porúch: Budúce vákuové ističe môžu prijať pokročilú technológiu detekcie porúch, aby poskytli rýchlejšie a presnejšie reakcie na poruchy. Tým sa ďalej zníži riziko poškodenia a zlepší to celkovú spoľahlivosť energetického systému.

Záver

Vákuový istič je neoceniteľným súčasťou moderných elektrických systémov, ktorá poskytuje spoľahlivú a efektívnu ochranu v aplikáciách so stredne a vysokým napätím. S jedinečným mechanizmom založeným na vákuu rýchlo zhasne oblúky a prerušuje poruchové prúdy, ktoré ponúka vynikajúcu dielektrickú silu a udržateľnosť životného prostredia v porovnaní s inými typmi ističov. Minimálne požiadavky na údržbu, dlhú životnosť a vhodnosť pre širokú škálu aplikácií robí z vákuového ističa populárnou voľbou pre výrobu energie, priemyselné prostredie a komerčné budovy. Keďže technológia pokračuje v rozvíjaní, budúcnosť vákuových ističov má sľub pre ešte väčšiu účinnosť, integráciu inteligentnej siete a kompaktné vzory.
